Analog Devices Inc./Maxim Integrated MAX662ACSA+T
- 零件号:
- MAX662ACSA+T
- 封装:
- 8-SOIC (0.154", 3.90mm Width)
- 数据表:
-
MAX662ACSA+T.pdf
- 描述:
- IC REG CHARG PUMP 12V 30MA 8SOIC
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:2,809
发送询价，我们会立即回复.
有现货 : 2,809
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对MAX662ACSA+T进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
MAX662ACSA+T - Maxim MAX662A +12 V\30 mA 电荷泵(闪存编程电源),无电感,8引脚 SO 封装 | MAX662A
MAX662ACSA+T 是 Maxim MAX662A 的无铅卷带包装 8引脚 SO 版本.MAX662A 是一款调节型 +12 V\30 mA 电荷泵 DC-DC转换器,专为从逻辑电源产生 闪存编程电压(VPP) 而设计. 该器件 无需电感,仅需 四个小电容,可在 4.5 V 至 5.5 V 输入下提供保证精度为 +12 V ±5%\输出电流达 30 mA 的稳压输出,静态电流仅 185 µA,并具备逻辑控制的 0.5 µA 关断 功能. 整体方案占板面积约 0.1 in²,适用于 闪存编程\紧凑型 +12 V 运放电源\低压 MOSFET 开关及双路 +12 V/+20 V 电源 等场合.
产品介绍
Maxim Integrated(现已并入 Analog Devices)的 MAX662A 解决了一个具体的板级问题：5 V 数字系统同时需要为闪存的编程和擦除提供 +12 V 电压.无需增加基于电感的升压稳压器,MAX662A 采用 电荷泵--一种仅需 无电感,四个电容 的开关电容转换器--从而静音\紧凑地生成 +12 V 输出.它是原版 MAX662 的升级型号,MAX662ACSA+T 为符合 RoHS("+")的卷带("T")8引脚 SO 选项.
输出为 稳压 输出,而非简单倍压：在转换器输出保证 30 mA 的前提下,+12 V ±5% 保持稳定--足以对闪存器件进行编程.输入为标准逻辑电轨,4.5 V 至 5.5 V,静态电流低至 185 µA.当不需要 +12 V 时,逻辑控制的 关断(SHDN̅)可将电源电流降至 0.5 µA 并断开输出--这对于仅在偶尔需要编程电压的电池或待机系统尤为重要.
开关电容拓扑围绕 C1+/C1- 和 C2+/C2- 引脚上的两个飞电容以及输入输出储能电容构建--正是这"四个电容\无电感"使方案体积极小(约 0.1 in²),且不会产生电感可能带来的 EMI.MAX662A 内部处理稳压,设计人员只需按数据手册选取电容值.该器件在 8引脚 SO 封装中支持商业级 0 °C 至 +70 °C 工作温度范围(C 级).
专家技术解读
电荷泵如何应用,设计人员应关注哪些要点?
- 按数据手册选取四个电容：两个飞电容(C1\C2)及输入/输出储能电容决定转换器性能.使用推荐值和低 ESR 类型,确保在满载 30 mA 时 +12 V 保持 ±5%--电容选型偏小会导致带载输出下降.
- 对偶发性 VPP 使用 SHDN̅：闪存编程是间歇性操作,应通过逻辑关断控制 +12 V 的通断--关断时仅 0.5 µA,运行时 185 µA.关断期间输出断开,闪存 VPP 引脚不会在编程空闲时被反向馈电.
- 注意 30 mA 电流预算和输入范围：保证输出为 4.5~5.5 V 输入下 +12 V 时 30 mA;负载须在此范围内,并对 5 V 输入做好旁路,因为电荷泵吸取的是脉冲电流.无电感设计避免了 EMI,但开关频率仍需围绕飞电容做好清洁布局.
核心优势
稳压 +12 V ±5% 输出,保证 30 mA--从 5 V 电轨产生闪存编程电压.
开关电容电荷泵无需电感,仅需四个电容,占板约 0.1 in²,无电感 EMI.
静态电流低至 185 µA,支持逻辑控制的 0.5 µA 关断,适合间歇性 VPP.
从标准 4.5 V 至 5.5 V 逻辑电轨供电,采用紧凑型 8引脚 SO(或 DIP)封装.
规格参数
| 参数 | 数值 | 条件 / 备注 |
|---|---|---|
| 器件类型 | 调节型电荷泵 DC-DC转换器 | 闪存 VPP 电源 |
| 制造商 | Maxim Integrated(Analog Devices) | MAX662A |
| 输出电压 | +12 V ±5% | 稳压输出 |
| 输出电流 | 30 mA | 保证值 |
| 输入电压 | 4.5 V 至 5.5 V | 逻辑电轨 |
| 拓扑结构 | 开关电容(无电感) | 仅需 4 个电容 |
| 静态电流 | 185 µA | |
| 关断电流 | 0.5 µA | 逻辑控制(SHDN̅) |
| 占板面积 | ~0.1 in² | 紧凑型 |
| 外部元器件 | 4 个电容 | 无电感 |
| 工作温度 | 0 至 +70 °C | C 级(商业级) |
| 封装 | 8引脚 SO | 封装轮廓 21-0041(窄体 SO) |
| 可订购料号 | MAX662ACSA+T | 无铅,卷带包装 |
注：以上数值来源于 Maxim MAX662A 官方数据手册.在正式设计定型前,请务必对照最新官方文档核实所有参数及推荐电容值.
封装信息
MAX662ACSA+T 采用 8引脚 SO 封装(0.150 英寸窄体 SOIC,封装轮廓 21-0041)--仅搭配四个外部电容,整个 +12 V 发生器即可占板约 0.1 in².布局时请将飞电容(C1\C2)靠近 C1+/C1-/C2+/C2- 引脚放置,输入输出储能电容分别置于 IN 和 OUT 引脚旁,并缩短开关节点走线以抑制脉冲电流.以下尺寸图提供完整机械细节.
引脚与信号定义

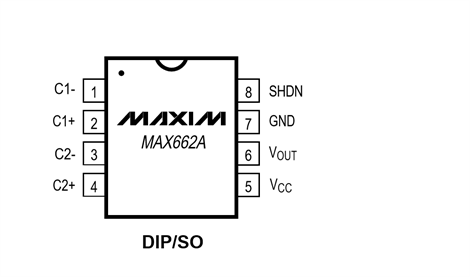

8引脚 SO 封装包含两对飞电容引脚\电源\输出及关断引脚(依据 MAX662A 数据手册)：
- 引脚 1 - C1-：飞电容 1 负极端.
- 引脚 2 - C1+：飞电容 1 正极端.
- 引脚 3 - C2-：飞电容 2 负极端.
- 引脚 4 - C2+：飞电容 2 正极端.
- 引脚 5 - VCC：电源输入,4.5 V 至 5.5 V;需对 GND 旁路.
- 引脚 6 - VOUT：稳压 +12 V 输出;需对 GND 接储能电容.
- 引脚 7 - GND：地.
- 引脚 8 - SHDN̅：逻辑关断输入(低有效);0.5 µA 待机,输出断开.
替代与相关型号
MAX662A 是一款专用 +12 V 闪存 VPP 电荷泵.以下相关型号为与其共同组成系统的其他电源管理及监控器件.
| 料号 | 品牌 | 类型 / 关联 | 封装 | 备注 |
|---|---|---|---|---|
| MAX604CSA+T | Maxim | 3.3 V LDO 稳压器 | 8-SO | 逻辑电轨电源 |
| MAX6368LKA29+T | Maxim | µP 监控器,电池备份 | 8-SOT23 | 存储器保护 |
| MAX6369KA+T | Maxim | 看门狗定时器 | 8-SOT23 | µP 监控 |
| MAX5921EESA+ | Maxim | -48 V 热插拔控制器 | 8-SO | 功率路径控制 |
| MAX5980GTJ+T | Maxim | 四路 PoE PSE 控制器 | TQFN | 功率传输 |
选型建议：当 5 V 系统需要小体积\无电感\稳压 +12 V 且电流不超过 30 mA 时(通常为闪存 VPP 电轨),选择 MAX662A.可搭配 LDO(MAX604)提供逻辑电轨,搭配监控/看门狗(MAX6368/MAX6369)实现围绕闪存器件的处理器周边管理.
制造商信息
Maxim Integrated(现为 Analog Devices, Inc.(ADI) 的一部分)推出 MAX662A,旨在为 5 V 板卡提供小型\静音的 +12 V 闪存编程电源--一款无需电感\仅用四个电容的调节型电荷泵,具备逻辑关断功能,适合间歇性使用.
ADI 负责维护该器件的数据手册\电容选型指南及负载/稳压规格,是在最小占板面积下实现可靠 +12 V VPP 电轨的设计依据.
应用场景
常见问题
MAX662ACSA+T 的输出是什么?
稳压 +12 V ±5%,保证 30 mA,从 4.5 V 至 5.5 V 逻辑电轨产生.它是一款电荷泵(开关电容)DC-DC转换器,专为闪存编程电压(VPP)供电而设计.
它需要电感吗?
不需要.MAX662A 是电荷泵,仅使用四个电容--两个飞电容(C1\C2)加输入输出储能电容--整个 +12 V 电源方案占板约 0.1 in²,且不产生电感可能带来的 EMI.
它的工作电流是多少?
运行时静态电流 185 µA,逻辑控制关断(SHDN̅)时仅 0.5 µA.由于闪存编程是间歇性操作,通过关断控制 +12 V 通断可使平均电流极低.
封装和工作温度范围是什么?
8引脚 SO(窄体 SOIC,封装轮廓 21-0041),额定工作温度 0 °C 至 +70 °C(C 级).仅需四个外部电容,方案紧凑,占板约 0.1 in²,便于在闪存器件旁布局.
免责声明
信息准确性：本页规格数据来源于 Maxim MAX662A 官方数据手册.我们努力保持信息的准确性和完整性,但参数可能随产品版本更新而变化,设计工程师在最终定型前应对照最新官方文档核实所有数值.
产品正品保证：我们供应的所有器件均为原厂正品,具有完整的物料可追溯性.
技术支持：售前及售后技术咨询均免费提供.
应用声明：本页内容仅供参考.具体应用的适用性应由设计工程师结合实际系统需求自行确认.
MAX662ACSA+T 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Analog Devices Inc./Maxim Integrated
- 系列:
- -
- 封装/外壳:
- 8-SOIC (0.154", 3.90mm Width)
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 功能:
- Step-Up
- 输出配置:
- Positive
- 输出类型:
- Fixed
- 输出数量:
- 1
- 电压 - 输入（最小）:
- 4.5V
- 安装类型:
- Surface Mount
- 电压 - 输入（最大）:
- 5.5V
- 电压 - 输出（最小/固定）:
- 12V
- 拓扑:
- Charge Pump
- 电压 - 输出（最大）:
- -
- 电流 - 输出:
- 30mA
- 认证:
- -
- 频率 - 开关:
- 500kHz
- 供应商设备封装:
- 8-SOIC
- 等级:
- -
- 同步整流器:
- No
- 工作温度:
- 0°C ~ 70°C (TA)
