Name: MAX604CSA+T
Brand: Analog Devices Inc./Maxim Integrated
SKU: MAX604CSA+T
Price: 2.40 USD
Availability: InStock
Rating: 5 (2 reviews)

24小时咨询热线 0755 83957878

首页 > 产品 > 集成电路（ICs） > 电源管理（PMIC） > 电压调节器 - 低压差（LDO）稳压器

Analog Devices Inc./Maxim Integrated MAX604CSA+T

对比

零件号:: MAX604CSA+T

制造商:: Analog Devices Inc./Maxim Integrated

分类:: 电压调节器 - 低压差（LDO）稳压器

封装:: 8-SOIC (0.154", 3.90mm Width)

数据表:: MAX604CSA+T.pdf

描述:: IC REG LIN POS ADJ 500MA 8SOIC

数量:: 询价单加入询价列表立即购买加入购物车

单价:￥0.000000

总价:￥0.000000

支付方式:

配送方式:

库存:1,490

发送询价，我们会立即回复.

有现货 : 1,490

数量	单价	总价
0+	￥0.000000	￥0.000000

立即购买加入购物车

* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.

您也可以对MAX604CSA+T进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.

产品详情

MAX604CSA+T - Maxim MAX604 3.3 V / 可调低压差线性稳压器(LDO),500 mA,15 µA I_Q,P沟道MOSFET导通管,8引脚 SO | MAX604

MAX604CSA+T 是 Maxim MAX604 的无铅编带包装 8引脚 SO 版本,属于 3.3 V(或可调)低压差低静态电流(quiescent current)500 mA 线性稳压器. 该器件内部采用 P沟道MOSFET导通管--与基于 PNP 的低压差线性稳压器(LDO)不同,其供电电流不会在压差(dropout)临界时骤增--典型静态电流(quiescent current)仅 15 µA,关断(shutdown)电流仅 2 µA,压差(dropout)低至 240 mV.Dual Mode™ 工作模式可通过 SET 引脚选择固定 3.3 V 输出或 1.25 V 至 11 V 可调输出. 内置折返电流限制(foldback)\热过载保护及反向电流保护,输入范围 2.7 V 至 11.5 V,适用于 3.3 V/5 V 及可调稳压器\电池供电设备\蜂窝电话及便携仪器.

产品介绍

Maxim Integrated(现已并入 Analog Devices)旗下的 MAX603/MAX604 是围绕内部 P沟道MOSFET 导通元件构建的低压差低静态电流(quiescent current)500 mA 线性稳压器(LDO).P沟道拓扑结构的优势在于：传统基于 PNP 的低压差线性稳压器(LDO)在器件进入压差(dropout)区时会流过大量基极电流,而 P沟道 MOSFET 为电压驱动,因此 MAX604 在整个压差(dropout)范围内均可保持典型静态电流(quiescent current)低至 15 µA.MAX604 为 3.3 V 规格(MAX603 为 5 V);MAX604CSA+T 为符合 RoHS("+")\编带包装("T")的 8引脚 SO 选型.

该器件为 Dual Mode 稳压器：将 SET 连接至输出端即可获得预设 3.3 V,或通过外部分压器实现 1.25 V 至 11 V 可调输出--单一器件同时覆盖固定轨和自定义轨.导通 MOSFET 最大可输出 500 mA,压差(dropout)低--3.3 V 版本在 200 mA 时约为 240 mV(5 V MAX603 在 500 mA 时约为 320 mV)--可在输入电压接近输出电压时保持稳压,正是电池接近耗尽时所需的特性.2 µA 关断(shutdown)模式(OFF̅ 引脚)几乎完全断开负载,适用于待机场景.

内置完善保护.折返电流限制(foldback) 在故障时限制输出电流,热过载保护 保护芯片,反向电流保护 防止电流从输出端倒流至输入端.输入范围为 2.7 V 至 11.5 V,8引脚 SO 额定耗散功率 1.8 W.多个 GND 引脚兼作散热通道.MAX604 工作于商业级 0 °C 至 +70 °C 温度范围(C 级).

专家技术解读

为何选择 P沟道LDO,设计师需注意什么?

P沟道在压差(dropout)范围内保持 I_Q 平坦： 15 µA 静态电流(quiescent current)不会像 PNP LDO 那样在 V_IN 接近 V_OUT 时骤增--因此在电池放电过程中,MAX604 既能在低压差(dropout)下维持稳压,又能保持低功耗.设计预算按 15 µA(关断(shutdown)时 2 µA)计算,无需考虑压差(dropout)依赖的最坏情况.
合理运用 Dual Mode： 固定 3.3 V 时,将 SET 连接至 OUT;可调轨(1.25-11 V)时,通过分压器驱动 SET.保持 SET 节点干净且高阻抗,并在轻负载效率计算中考虑分压器电流的影响.
通过 GND 引脚散热并遵守 1.8 W 限制： 在 500 mA 且 V_IN-V_OUT 较大时,导通 MOSFET 会耗散相当的功率--利用多个 GND 引脚作为散热路径,保持在 1.8 W 封装额定范围内,并依赖折返电流限制(foldback)和热过载保护作为最终保障.

核心优势

P沟道MOSFET导通管,15 µA I_Q

内部 P沟道MOSFET导通管即使在压差(dropout)区也能保持典型静态电流(quiescent current)15 µA--无 PNP 基极电流骤增现象.

3.3 V 或可调 1.25-11 V

Dual Mode：预设 3.3 V(SET 接 OUT)或通过外部分压器实现 1.25 V 至 11 V 任意电压--单一器件,双轨覆盖.

500 mA,低压差(dropout)

最大 500 mA 输出,低压差(dropout)(约 240 mV),可在电池电压接近输出电压时维持稳压.

全面保护,2 µA 关断(shutdown)

折返电流限制(foldback)\热过载保护及反向电流保护,并可通过 OFF̅ 实现 2 µA 关断(shutdown).

规格参数

参数	数值	条件 / 说明
器件类型	低压差线性稳压器(LDO)	P沟道MOSFET导通管
制造商	Maxim Integrated(Analog Devices)	MAX604
输出电压	3.3 V(预设)	MAX603 = 5 V;可调 1.25-11 V
输出电流	500 mA	折返电流限制(foldback)
压差(dropout)电压	约 240 mV	3.3 V,200 mA(典型值)
静态电流(quiescent current)	典型值 15 µA	P沟道;压差(dropout)区保持平坦
关断(shutdown)电流	2 µA	通过 OFF̅
输入电压	2.7 V 至 11.5 V
可调范围	1.25 V 至 11 V	Dual Mode,通过 SET
保护功能	热过载保护\折返电流限制(foldback)\反向电流保护
耗散功率	1.8 W	8引脚 SO
工作温度	0 至 +70 °C	C 级(商业级)
封装	8引脚 SO	外形图 21-0041
可订购料号	MAX604CSA+T	无铅,编带包装

注：数值取自 Maxim MAX603/MAX604 数据手册.在设计定稿前,请对照最新官方文档核实所有参数.

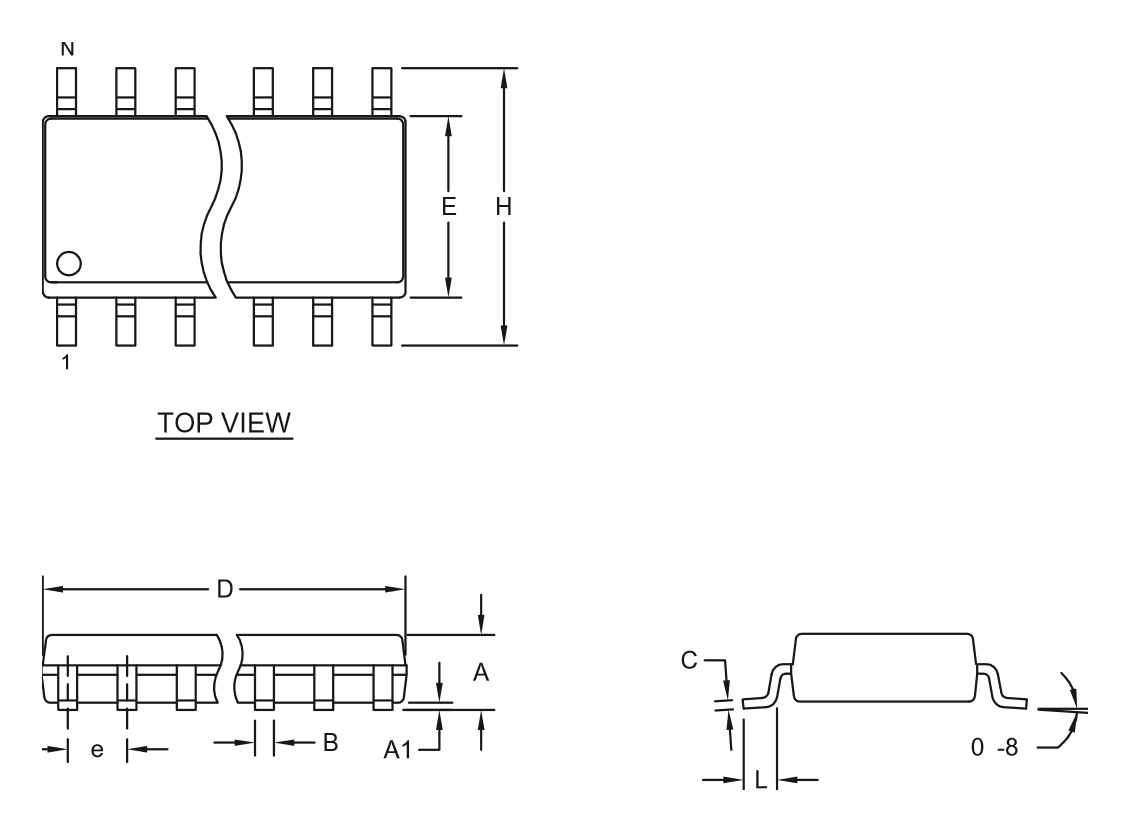

封装信息

MAX604CSA+T 采用 8引脚 SO 封装(0.150 英寸窄体 SOIC,封装外形图 21-0041),额定耗散功率 1.8 W.多个引脚为 GND,同时兼作散热通道--将其焊接至铜箔散热区,可在 500 mA 时将导通 MOSFET 产生的热量有效导出.输入输出走线应短而宽,IN 和 OUT 引脚处就近旁路,SET 反馈节点应远离噪声布线.下方尺寸图提供完整的机械结构细节.

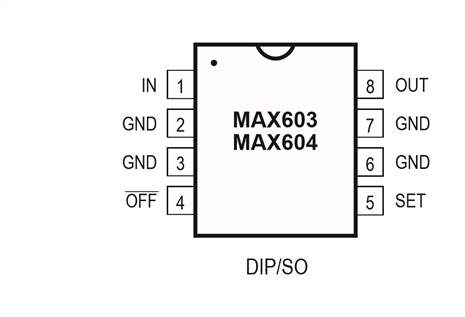

引脚与信号定义

8引脚 SO 将输入和输出分布于两端,多个 GND 引脚用于散热(参见 MAX603/MAX604 数据手册)：

引脚 1 - IN： 电源输入,2.7 V 至 11.5 V.对 GND 旁路.
引脚 2\3\6\7 - GND： 地;兼作铜箔散热通道.
引脚 4 - OFF̅： 低电平有效关断(shutdown);驱动 2 µA 待机状态.
引脚 5 - SET： 输出设定 / 反馈;接 OUT 输出 3.3 V,或接分压器输出 1.25-11 V.
引脚 8 - OUT： 稳压输出;最大 500 mA.

替代及相关型号

直接同系型号为 MAX603--同一器件的 5 V 版本(引脚排列及特性相同,通过 SET 可切换至可调模式).以下列出相关 Maxim 电源管理及基准器件.

料号	品牌	类型 / 关联	封装	说明
MAX5087BATE+T	Maxim	高侧电流检测放大器	TQFN	电源路径监控
MAX6004EUR+T	Maxim	4.096 V 电压基准	SOT23-3	系统基准
MAX6025AEUR+T	Maxim	2.5 V 精密基准	SOT23-3	ADC/DAC 基准
MAX5921EESA+	Maxim	-48 V 热插拔控制器	8-SO	电源路径控制
MAX5980GTJ+T	Maxim	四路 PoE PSE 控制器	TQFN	功率传输

选型建议： 如需 3.3 V(或 1.25-11 V 可调)500 mA P沟道LDO且静态电流(quiescent current)仅 15 µA I_Q,选 MAX604;如需同类稳压器的 5 V 版本,选 MAX603.上述基准(MAX6004/MAX6025)及电源路径器件(MAX5087/MAX5921/MAX5980)可与 LDO 配合组成完整电源系统.

制造商信息

Maxim Integrated(现已并入 Analog Devices, Inc.(ADI))设计了 MAX603/MAX604,旨在将 P沟道MOSFET LDO 的优势--压差(dropout)区静态电流(quiescent current)平坦且极低--带入电池及便携电源应用,并在小型 SO 封装中实现 Dual Mode 固定/可调灵活性.

ADI 维护该系列的数据手册\Dual Mode 与分压器设计指南,以及热特性和保护规格--正是这些技术文档使该器件成为电池供电系统中可靠的 500 mA 稳压轨.

应用领域

3.3 V / 5 V 及可调稳压器

固定或自定义电轨

典型应用： 某电路板需要一路 3.3 V 电轨,同时在其他位置需要一路自定义电压;一片 MAX604 将 SET 接 OUT,提供预设 3.3 V;另一片通过分压器配置,提供 1.25-11 V 可调电轨--同一 Dual Mode 器件覆盖两种需求.

电池供电设备

低 I_Q\低压差(dropout)

典型应用： 某电池产品从电压下降至接近输出轨的电芯稳压输出 3.3 V;P沟道导通管在低压差(dropout)区保持 15 µA 静态电流(quiescent current)不变,延长使用时间--而 PNP LDO 在此工况下电流会骤增.

寻呼机及蜂窝电话

紧凑型待机友好电源

典型应用： 某手机通过 MAX604 为子系统供电,在两次使用间通过 OFF̅ 切换至 2 µA 关断(shutdown)状态;SO 封装尺寸小,待机电流低,契合手机的体积和电池预算要求.

便携及太阳能仪器

高效稳压,反向电流保护

典型应用： 某太阳能便携仪器使用 MAX604 稳压供电;反向电流保护防止面板电压骤降时电流倒灌,低压差(dropout)特性充分利用可用输入电压.

常见问题

MAX604CSA+T 的输出电压是多少?

预设 3.3 V(MAX603 为 5 V 版本).两者均支持 Dual Mode：SET 接 OUT 输出固定电压,或通过外部分压器实现 1.25 V 至 11 V 可调输出.最大输出电流 500 mA.

为何采用 P沟道MOSFET导通管?

P沟道MOSFET 为电压驱动,即使器件进入压差(dropout)区,静态电流(quiescent current)也能保持低值(典型 15 µA)--不同于基于 PNP 的低压差线性稳压器(LDO)在接近压差(dropout)时基极电流骤增的特性,从而保持电池供电系统在低余量时的效率.

压差(dropout)和静态电流(quiescent current)分别是多少?

静态电流(quiescent current)典型值 15 µA(关断(shutdown)时 2 µA).压差(dropout)低--3.3 V MAX604 在 200 mA 时约 240 mV(5 V MAX603 在 500 mA 时约 320 mV)--可在输入电压接近输出电压时维持稳压.

内置哪些保护功能?

折返电流限制(foldback)\热过载保护及反向电流保护(防止电流从输出端倒流至输入端).输入范围 2.7 V 至 11.5 V,8引脚 SO 额定耗散功率 1.8 W.

免责声明

信息准确性： 本页面规格参数基于官方 Maxim MAX603/MAX604 数据手册.我们致力于保持信息准确完整,但产品版本变更可能导致参数更新,设计工程师在最终定稿前应对照最新官方文档核实所有数值.

产品正品保证： 我们供应的所有器件均为原厂正品,具备完整的材料可追溯性.

技术支持： 售前及售后技术咨询均免费提供.

应用说明： 本页面仅供参考.具体应用的适用性应由设计工程师根据实际系统需求确认.

MAX604CSA+T 规格

规格
常见问题

对比
相关

零件号	MAX604CSA+	MAX604CSA+T	MAX604CSA	MAX604CSA-T
制造商	Analog Devices Inc./Maxim Integrated	Analog Devices Inc./Maxim Integrated	Analog Devices Inc./Maxim Integrated	Analog Devices Inc./Maxim Integrated
系列	-	-	-	-
封装/外壳	8-SOIC (0.154", 3.90mm Width)	8-SOIC (0.154", 3.90mm Width)	8-SOIC (0.154", 3.90mm Width)	8-SOIC (0.154", 3.90mm Width)
包装	Tube	Tape & Reel (TR)	Tube	Tape & Reel (TR)
产品状态	Active	Active	Obsolete	Obsolete
输出配置	Positive	Positive	Positive	Positive
输出类型	Adjustable (Fixed)	Adjustable (Fixed)	Adjustable (Fixed)	Adjustable (Fixed)
电压 - 输入（最大）	11.5V	11.5V	11.5V	11.5V
电压 - 输出（最小/固定）	1.25V (3.3V)	1.25V (3.3V)	1.25V (3.3V)	1.25V (3.3V)
电压 - 输出（最大）	11V	11V	11V	11V
认证	-	-	-	-
压降电压（最大）	0.82V @ 400mA	0.82V @ 400mA	0.82V @ 400mA	0.82V @ 400mA
电流 - 输出	500mA	500mA	500mA	500mA
稳压器数量	1	1	1	1
电流 - 静态电流（Iq）	35 µA	35 µA	35 µA	35 µA
电流 - 电源（最大值）	-	-	-	-
等级	-	-	-	-
电源抑制比（PSRR）	-	-	-	-
安装类型	Surface Mount	Surface Mount	Surface Mount	Surface Mount
工作温度	0°C ~ 70°C	0°C ~ 70°C	0°C ~ 70°C	0°C ~ 70°C
控制特性	Enable	Enable	Enable	Enable
保护功能	Over Current, Over Temperature, Reverse Polarity	Over Current, Over Temperature, Reverse Polarity	Over Current, Over Temperature, Reverse Polarity	Over Current, Over Temperature, Reverse Polarity
供应商设备封装	8-SOIC	8-SOIC	8-SOIC	8-SOIC
