Analog Devices Inc./Maxim Integrated MAX5980GTJ+

对比

零件号:: MAX5980GTJ+

制造商:: Analog Devices Inc./Maxim Integrated

分类:: 以太网供电（PoE）控制器

封装:: 32-WFQFN Exposed Pad

数据表:: MAX5980GTJ+.pdf

描述:: IC POE CNTRL 4 CHANNEL 32TQFN

数量:: 询价单加入询价列表立即购买加入购物车

单价:￥0.000000

总价:￥0.000000

支付方式:

配送方式:

库存:202

发送询价，我们会立即回复.

有现货 : 202

数量	单价	总价
0+	￥0.000000	￥0.000000

立即购买加入购物车

* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.

您也可以对MAX5980GTJ+进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.

产品详情

MAX5980GTJ+T - Maxim MAX5980 四通道 IEEE 802.3at/af PoE PSE控制器(供电设备),I²C接口,0.25 Ω 电流检测,9位监测,32引脚 TQFN | MAX5980

MAX5980GTJ+T 是 Maxim MAX5980 的无铅卷带包装 32引脚 TQFN 版本.MAX5980 是一款面向以太网供电的四通道 IEEE 802.3at/af 兼容 PoE PSE控制器(供电设备). 该芯片管理四个独立端口--检测\分类\限流及卸载检测--每端口配备 0.25 Ω 外部电流检测电阻\9位电流与电压监测,以及支持完整寄存器访问的 I²C 兼容三线串行接口. 支持 2事件分类 及每端口最高约 70 W 的高功率受电设备(PD),工作温度范围 -40 °C 至 +105 °C,适用于 PoE 供电设备\网络交换机与路由器及中跨电源注入器,支持全自动或软件可编程操作.

产品介绍

MAX5980 由 Maxim Integrated(现已并入亚德诺半导体,Analog Devices)推出,是一颗完整的四端口以太网供电源侧引擎.对每一个端口,它均执行完整的 IEEE 流程--检测有效受电设备(PD)\对其功率等级进行分类,然后通过外部 MOSFET 开启端口并限制浪涌电流--同时持续监测电流与电压,在负载断开时自动切断供电.MAX5980 符合 IEEE 802.3at(PoE+) 与 802.3af(PoE) 标准.MAX5980GTJ+T 为符合 RoHS("+")\卷带包装("T")的 32引脚 TQFN(5 mm x 5 mm)版本.

工作方式灵活多样.该芯片可全自动运行--上电进入自动模式后无需主机即可完成检测\分类与供电;也可通过 I²C 兼容总线(SCL\SDAIN\SDAOUT)完全由软件驱动,四根地址引脚(A0-A3)支持最多十六个器件共享同一总线,漏极开路 INT 中断引脚用于上报事件.引脚配置(AUTO\MIDSPAN\EN_CL5)设定上电时的默认行为,软件可在此基础上进行覆盖.

电流检测精度高,适合大功率应用.每个端口通过外部 0.25 Ω 电阻(SENSE_/SVEE_ 构成开尔文对)测量电流,9位 ADC 通过 I²C 上报每端口的电流与电压,用于功率管理与故障诊断.2事件分类及 Class 5 支持(通过 EN_CL5 启用)可为高功率 PD 提供每端口最高约 70 W 的功率,同时支持传统设备的高电容检测和直流卸载检测.控制器通过 GATE1-GATE4 驱动外部 MOSFET,工作温度范围 -40 °C 至 +105 °C.

专家技术解读

四端口 PSE 如何设计集成,哪些细节需要重点关注?

0.25 Ω 检测电阻采用开尔文接法,并核查 MOSFET 安全工作区(SOA)：将 SENSE_ 与 SVEE_ 作为真正的开尔文对跨接在各检测电阻两端,确保 9位 ADC 和限流电路读取真实压降,而非走线电阻引起的误差.外部 MOSFET 在上电斜坡期间需消耗 PD 电容充电带来的浪涌能量--请根据满分类功率下的开启波形核验其 SOA.
提前确定自动模式还是软件控制：自动模式(AUTO 悬空)无需主机即可上电启动端口,适用于简单注入器;对于受管交换机,通过 I²C 读取电流/电压并控制端口,利用 INT 响应事件.AUTO\MIDSPAN\EN_CL5 引脚在上电时锁定,因此请在主机接管前将其设置为所需的默认状态.
精心布局 -57 V 域：VEE 是最负电位的电源轨,EP 连接至该轨--将 EP 焊接至 VEE 铺铜层,在 VEE 与 AGND 之间旁路一个 100 V\0.1 µF 的电容,并确保高压 OUT/SENSE/SVEE 节点有足够的爬电距离.将 SCL/SDA 和 INT 上拉至逻辑电源轨;未使用的 I²C 引脚接 DGND.

核心优势

四通道 802.3at/af PSE

四个独立端口在一颗 5 mm TQFN 内完整执行 IEEE 802.3at(PoE+)/802.3af 流程--检测\分类\供电\监测.

每端口最高约 70 W

2事件分类与 Class 5 支持(EN_CL5)可为高功率 PD 供电,并支持传统设备的高电容检测.

9位 I²C 监测

9位 ADC 通过 I²C 总线上报每端口电流与电压;四根地址引脚支持最多 16 个器件共享同一总线.

自动或软件控制

无需主机即可全自动运行,亦可完全由软件控制--兼顾简单注入器与受管交换机的双重需求.

规格参数

参数	数值	条件 / 说明
器件类型	四通道 PoE PSE控制器(供电设备)	外部 MOSFET + R_SENSE
制造商	Maxim Integrated(Analog Devices)	MAX5980
端口数	4 个独立端口	每端口独立检测/分类/供电/监测
标准	IEEE 802.3at / 802.3af	PoE+ 及 PoE
每端口功率	最高约 70 W	2事件分类,Class 5
电流检测	0.25 Ω 外部电阻	SENSE_/SVEE_ 开尔文对
监测精度	9位电流与电压	每端口,通过 I²C 读取
接口	I²C 兼容三线接口	SCL\SDAIN\SDAOUT;A0-A3 地址
分类	Class 0-5	Class 4/5 采用 2事件分类
检测	PD + 高电容(传统设备)	直流卸载检测
工作方式	自动或软件控制	AUTO / MIDSPAN / EN_CL5 引脚配置
中断	INT(漏极开路)	向主机上报事件
电源	VEE(典型值 -57 V),VDD 内部供电	EP 连接至 VEE
工作温度	-40 至 +105 °C	汽车级温度范围
封装	32引脚 TQFN-EP	5 mm x 5 mm;外形编号 21-0140
订购料号	MAX5980GTJ+T	无铅,卷带包装

注：以上数值均来源于 Maxim MAX5980 数据手册.在最终确定设计方案前,请对照最新官方文档核实所有参数.

封装信息

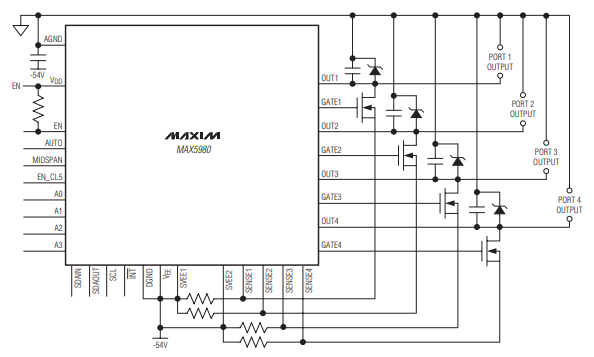

MAX5980GTJ+T 采用 32引脚 TQFN(5 mm x 5 mm,带裸露焊盘;封装外形编号 21-0140)--一种无引脚封装,可将完整的四端口 PSE控制器(供电设备)集成于交换机或注入器 PCB 的较小面积内.裸露焊盘(EP)连接至 V_EE,必须焊接至 V_EE 铺铜层.器件本身负责栅极驱动\电流检测与监测;端口功率流经外部 MOSFET 和检测电阻,因此 PCB 布局是设计的关键：每组 SENSE_/SVEE_ 采用开尔文接法,GATE 走线尽量短,高压 VEE/OUT 节点保持足够爬电距离,并按数据手册要求对 VEE 和 VDD 进行旁路滤波.封装图片如下所示.

引脚与信号定义

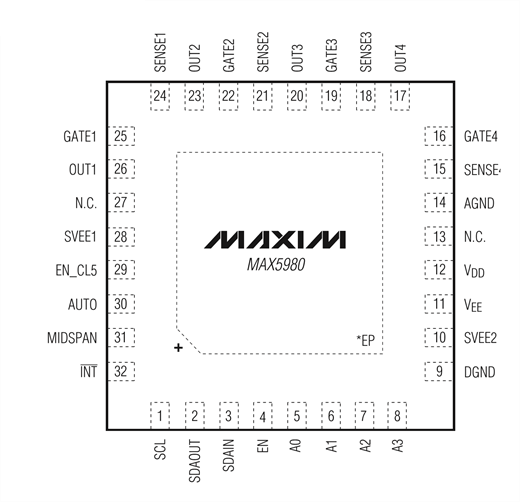

32引脚 TQFN 将四个端口通道与共用电源\接口及控制引脚分组排列(依据 MAX5980 数据手册)：

引脚 26\23\20\17 - OUT1...OUT4：各端口输出电压检测引脚,连接至各端口输出.
引脚 25\22\19\16 - GATE1...GATE4：各端口外部 MOSFET 栅极驱动引脚.
引脚 24\21\18\15 - SENSE1...SENSE4：各端口电流检测正端输入;通过 0.25 Ω 电阻连接至对应 SVEE_,采用开尔文接法.
引脚 28\10 - SVEE1\SVEE2：分别为端口 1/2 和端口 3/4 的电流检测负端.
引脚 1 - SCL,引脚 3 - SDAIN,引脚 2 - SDAOUT：I²C 兼容串行时钟及数据输入/输出.引脚 32 - INT̅：漏极开路中断引脚.
引脚 5-8 - A0...A3：I²C 从机地址位(同一总线最多支持 16 个器件).
引脚 4 - EN：使能引脚.引脚 29 - EN_CL5：Class 5 使能.引脚 30 - AUTO：自动/关断默认模式.引脚 31 - MIDSPAN：中跨电源注入器碰撞避免.
引脚 11 - V_EE：模拟低侧电源(最负电位).引脚 12 - V_DD：数字高侧电源(内部).引脚 14 - AGND,引脚 9 - DGND：模拟地 / 数字地.
引脚 13\27 - N.C. | EP - 裸露焊盘：连接至 V_EE.

替代型号与相关产品

最接近的替代选项为 Maxim 其他 PoE PSE 及电源管理控制器.替换前请根据系统要求匹配端口数量\IEEE 功率等级及接口类型.

料号	品牌	类型 / 主要差异	封装	备注
MAX5945CAX+	Maxim	四通道 PoE PSE控制器	36-SSOP	相关四端口 PSE
MAX5949AESA	Maxim	PoE PSE / 电源控制器	8-SO	单端口同族产品
MAX5970ETX+	Maxim	双通道热插拔控制器,带监测	TQFN	I²C 电流/电压监测
MAX5971AETI+	Maxim	PoE PD 接口 / PSE	TQFN	相关 PoE 产品
MAX5974AETE+	Maxim	面向 PoE 的有源钳位 PWM 控制器	TSSOP	PD 侧功率转换

选型建议：若需在紧凑型 TQFN 内实现四端口 802.3at/af PSE 并具备 I²C 监测功能,MAX5980 为首选;MAX5945 是 SSOP 封装的相关四端口 PSE.如需 I²C 热插拔监测,可考虑 MAX5970;PoE 链路的 PD 侧或功率转换侧可参考 MAX5971/MAX5974.

制造商信息

Maxim Integrated(现已并入亚德诺半导体 Analog Devices, Inc.,ADI)针对以太网供电的源侧需求推出了 MAX5980--交换机或注入器必须按照 IEEE 802.3at/af 规则对四个端口进行检测\分类并安全供电,同时通过受管总线上报状态.

ADI 持续维护该产品的数据手册\完整 I²C 寄存器映射,以及检测电阻和 MOSFET 选型指南--正是这些文档将四颗外部 MOSFET 与检测电阻整合为一套合规的\可监测的四端口 PSE 系统.

应用场景

PoE 供电设备(PSE)

802.3at/af PSE,端跨模式

典型应用：四端口 PSE 按照 IEEE 802.3at 对每个 PD 进行检测与分类,通过外部 MOSFET 供电,以 0.25 Ω 检测电阻设定限流阈值,并通过 I²C 向主机上报每端口的电流与电压,用于功率预算管理.

网络交换机与路由器

受管 PoE 交换机端口

典型应用：受管交换机通过 I²C 以软件方式控制其 PoE 端口,读取每端口的 9位电流/电压数据并响应 INT 中断事件,同时由 MAX5980 在每个端口执行分类限制与卸载检测.

中跨电源注入器

独立 PoE 注入

典型应用：中跨注入器在 MIDSPAN 引脚置位的自动模式下运行 MAX5980,无需主机即可完成各端口的检测\分类与供电,为现有非供电交换机增加 PoE 能力.

企业级与服务器网络

高功率 PoE,Class 5

典型应用：企业机架为高功率 PD--无线接入点\摄像头\IP 电话--启用 2事件分类与 Class 5,每端口最高支持约 70 W,-40 °C 至 +105 °C 的额定工作温度足以应对高温设备间的恶劣环境.

常见问题

MAX5980GTJ+T 的功能是什么?

这是一款四通道 IEEE 802.3at/af PoE PSE控制器(供电设备).对四个端口中的每一个,它均可检测受电设备\对其功率等级进行分类\通过外部 MOSFET 限流供电,并监测电流与电压--通过 I²C 总线上报.支持 2事件分类,每端口最高约 70 W.

MAX5980 能否在无主机处理器的情况下运行?

可以.在自动模式下(上电时 AUTO 引脚悬空),无需主机即可完成检测\分类与供电,非常适合中跨注入器.对于受管交换机,可完全通过 I²C 驱动并读取每端口电流/电压;INT 引脚用于上报事件.软件可覆盖上电时的引脚配置.

每端口的电流如何检测?

每端口使用一个外部 0.25 Ω 电阻：SENSE_ 与 SVEE_ 构成开尔文对跨接在电阻两端,9位 ADC 通过 I²C 上报电流(及端口电压).同一检测路径还用于设定每端口的限流阈值和短路响应.

封装类型和工作温度范围是什么?

32引脚 TQFN(5 mm x 5 mm,外形编号 21-0140),带裸露焊盘,连接至 V_EE,额定工作温度 -40 °C 至 +105 °C.符合 IEEE 802.3at 和 802.3af 标准,驱动四颗外部 N 沟道 MOSFET.

免责声明

信息准确性：本页面规格参数均基于 Maxim MAX5980 官方数据手册.我们致力于确保信息的准确性与完整性,但产品版本更新可能导致参数变化,设计工程师在最终定案前应对照最新官方文档核实所有数值.

产品真实性保证：我们供应的所有产品均为原厂正品,具备完整的材料追溯性.

技术支持：售前及售后技术咨询均免费提供.

应用说明：本页面仅供参考.具体应用场景的适用性应由设计工程师根据实际系统需求自行确认.

MAX5980GTJ+ 规格

规格
常见问题

对比
相关

零件号	MAX5980GTJ+	MAX5980GTJ+T
制造商	Analog Devices Inc./Maxim Integrated	Analog Devices Inc./Maxim Integrated
系列	-	-
封装/外壳	32-WFQFN Exposed Pad	32-WFQFN Exposed Pad
包装	Tray	Tape & Reel (TR)
产品状态	Active	Active
类型	Controller (PSE)	Controller (PSE)
通道数	4	4
内部开关	No	No
辅助感应	No	No
标准	802.3at (PoE+), 802.3af (PoE)	802.3at (PoE+), 802.3af (PoE)
电压 - 电源	32V ~ 60V	32V ~ 60V
电流 - 电源	5mA	5mA
功率 - 最大值	70 W	70 W
工作温度	-40°C ~ 105°C	-40°C ~ 105°C
安装类型	Surface Mount	Surface Mount
供应商设备封装	32-TQFN (5x5)	32-TQFN (5x5)

MAX5980GTJ+ 相关信息

MAX5980GTJ+ 标签
