Name: MAX6368LKA29+T
Brand: Analog Devices Inc./Maxim Integrated
SKU: MAX6368LKA29+T
Price: 2.40 USD
Availability: InStock
Rating: 5 (2 reviews)

24小时咨询热线 0755 83957878

首页 > 产品 > 集成电路（ICs） > 电源管理（PMIC） > 监控器

Analog Devices Inc./Maxim Integrated MAX6368LKA29+T

对比

零件号:: MAX6368LKA29+T

制造商:: Analog Devices Inc./Maxim Integrated

分类:: 监控器

封装:: SOT-23-8

数据表:: MAX6368LKA29+T.pdf

描述:: IC SUPERVISOR MPU LP SOT23-8

数量:: 询价单加入询价列表立即购买加入购物车

单价:￥0.000000

总价:￥0.000000

支付方式:

配送方式:

库存:2,470

发送询价，我们会立即回复.

有现货 : 2,470

数量	单价	总价
0+	￥0.000000	￥0.000000

立即购买加入购物车

* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.

您也可以对MAX6368LKA29+T进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.

产品详情

MAX6368LKA29+T - Maxim MAX6368 µP 微处理器监控电路,含电池备份切换与片选门控,2.93 V 复位阈值,可调 RESET IN,8 引脚 SOT23 | MAX6368

MAX6368LKA29+T 是 Maxim MAX6368 的无铅\带卷 8 引脚 SOT23 版本,属于低功耗微处理器(µP)监控电路,集成电池备份切换与片选门控功能. 该器件以 2.93 V 复位阈值("29"代码)监测电源,并在 V_CC 恢复后至少维持 150 ms 的推挽式 RESET(L 级);在电源失效时将备份输出在 V_CC 与电池之间切换,并通过片选门控对外部 CMOS RAM 实施写保护.辅助用户可调 RESET IN 可监控第二路电压. 工作电压低至 1.2 V(V_CC 或 V_BATT),适用于关键 µP/µC 电源监控\工业控制\计算机/控制器及电池备份设备.

产品介绍

Maxim Integrated(现已并入 Analog Devices)的 MAX6365-MAX6368 系列是低功耗微处理器监控电路,同时承担三项任务：监测电源并在电压有效前保持处理器复位\在主电源失效时切入备用电池,以及通过片选门控防止电源切换过程中外部 CMOS RAM 数据损坏.MAX6368 是带有辅助用户可调 RESET IN 的版本.MAX6368LKA29+T 是符合 RoHS("+")\带卷("T")规格的 8 引脚 SOT23 封装;"29"将复位阈值设定为 2.93 V,"L"选择推挽式 RESET 输出.

监控电路以出厂校准的 2.93 V 阈值监测 V_CC.当 V_CC 低于该阈值时(上电\掉电或欠压期间),器件置位 RESET,并在 V_CC 恢复后维持至少 150 ms 的保证最小时长,确保处理器干净启动.RESET/RESET̅ 输出在 V_CC 或 V_BATT 低至 1.2 V 时仍有效,即使电轨跌落至极低水平复位依然保持有效.电源瞬变抗扰特性可防止短暂毛刺引发误复位.

对于非易失存储器,电池备份与片选门控协同工作.OUT 引脚正常情况下由 V_CC 为 RAM 供电,主电源失效时自动切换至 BATT 输入,确保数据保留.与此同时,监控电路仅在电源有效期间将处理器的 CE IN 传递至 CE OUT,在电源切换过程中阻断写操作以保护存储内容.MAX6368 额外增加辅助 RESET IN 比较器,支持第二路电压(不同电轨或分压输入)也能触发复位.

专家技术解读

如何应用该监控电路?设计工程师需注意哪些要点?

根据型号代码选择阈值与输出方式："29"对应 2.93 V 复位阈值,"L"为推挽式 RESET;其他后缀对应不同阈值及开漏 RESET̅ 或 RESET 选项.选择阈值时需在处理器最低工作电压基础上留足裕量.
正确连接电池备份与 CE 门控：RAM 的供电应取自 OUT(而非直接取自 V_CC),以跟随切换动作;将纽扣电池接至 BATT;并将存储器的片选信号通过 CE IN -> CE OUT 传递,确保电源切换期间写操作被阻断.这是真正保护数据的关键接线.
利用 RESET IN 监控第二路电压：辅助用户可调 RESET IN 允许 MAX6368 通过外部分压电阻监控另一路电压--不使用时请将其接至 V_CC.整个器件在 V_CC 或 V_BATT 低至 1.2 V 时仍正常工作,确保电源衰减过程中复位与备份始终有效.

核心优势

2.93 V 复位阈值,150 ms 超时

以出厂校准的 2.93 V 阈值监测 V_CC,并在 V_CC 恢复后保证维持至少 150 ms 的 RESET,确保处理器干净启动.

电池备份切换

OUT 正常情况下由 V_CC 为 CMOS RAM 供电,电源失效时自动切换至 BATT 输入,保障断电期间数据保留.

片选门控

仅在电源有效时将 CE IN 传递至 CE OUT,在电源切换过程中对外部存储器实施写保护.

可调 RESET IN,1.2 V,SOT23

辅助用户可调 RESET IN 可监控第二路电压;在 V_CC/V_BATT 低至 1.2 V 时仍有效,采用 8 引脚 SOT23 封装.

规格参数

参数	数值	条件 / 说明
器件类型	µP 监控电路(电池备份 + 片选门控)	MAX6368：含可调 RESET IN
制造商	Maxim Integrated(Analog Devices)	MAX6368
复位阈值	2.93 V	"29"代码;出厂校准
复位输出	推挽式 RESET	"L"级(有效极性由代码决定)
复位超时	最短 150 ms	V_CC 恢复后
电池备份	OUT 切换 V_CC / V_BATT	为 CMOS RAM 供电
片选门控	CE IN -> CE OUT(门控)	存储器写保护
辅助输入	RESET IN(用户可调)	监控第二路电压
最低工作电压	1.2 V	V_CC 或 V_BATT;RESET 有效
瞬变抗扰	支持	抑制短暂毛刺
工作电流	低(µA 量级)	适合电池供电应用
工作温度	-40 至 +85 °C	扩展级(L 级)
封装	8 引脚 SOT23
订购料号	MAX6368LKA29+T	无铅,带卷

注：本页规格参数来源于 Maxim MAX6365-MAX6368 数据手册.在最终确定设计方案前,请务必对照最新官方文档核实所有参数(特别是 LKA29 代码对应的精确阈值与 RESET 极性).

封装信息

MAX6368LKA29+T 采用 8 引脚 SOT23 封装--这种小型贴片封装可将集成电池备份与片选门控的完整监控电路紧邻处理器及其 CMOS RAM 布置.布局时请保持 BATT 走线整洁直达纽扣电池,将 RAM 供电取自 OUT,并将存储器片选信号经 CE IN/CE OUT 传递.在引脚处对 V_CC 进行去耦.封装外观如下图所示.

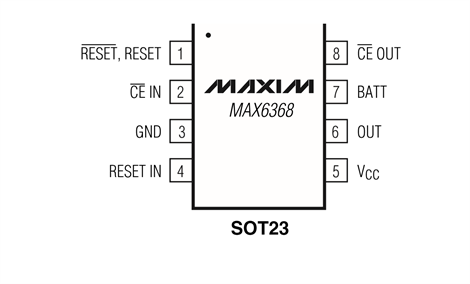

引脚与信号定义

8 引脚 SOT23 封装承载复位\电池备份与片选信号(MAX6368 引脚配置,依据 MAX6365-MAX6368 数据手册)：

引脚 1 - RESET̅/RESET：复位输出(L 级为推挽式);V_CC 低于阈值期间及恢复后 150 ms 内保持有效.
引脚 2 - CE IN：来自处理器的片选输入.
引脚 3 - GND：地.
引脚 4 - RESET IN：辅助用户可调复位比较器输入(监控第二路电压);不使用时接至 V_CC.
引脚 5 - V_CC：主电源输入(受监控).
引脚 6 - OUT：输出至 CMOS RAM 的备份切换输出(正常时为 V_CC,电源失效时为 V_BATT).
引脚 7 - BATT：备用电池输入.
引脚 8 - CE OUT：输出至存储器的门控片选(电源切换期间阻断).

替代与相关型号

在 MAX6365-MAX6368 系列内部,各变体的功能有所区别：MAX6365 带手动复位输入,MAX6366 带看门狗,MAX6367 带电池投入输出与电源失效比较器,MAX6368(本型号)带辅助 RESET IN.以下列出相关电源管理器件.

型号	品牌	类型 / 关联	封装	说明
MAX604CSA+T	Maxim	3.3 V LDO 稳压器	8-SO	配套电源
MAX6071BAUT33+T	Maxim	3.3 V 精密基准	6-SOT23	系统基准电压
MAX6063BEUR+T	Maxim	3.0 V 电压基准	SOT23-3	基准电压
MAX5921EESA+	Maxim	-48 V 热插拔控制器	8-SO	电源路径控制
MAX5980GTJ+T	Maxim	四端口 PoE PSE 控制器	TQFN	电源输出

选型建议：当需要一款集电池备份\片选门控以及辅助可调 RESET IN 于一体\复位阈值为 2.93 V 的微处理器监控电路时,请选择 MAX6368.同系列中,MAX6365(手动复位)\MAX6366(看门狗)和 MAX6367(电池投入/电源失效)覆盖其他功能需求;阈值与 RESET 极性由型号后缀决定.

制造商信息

Maxim Integrated(现已并入 Analog Devices, Inc.(ADI))推出 MAX6365-MAX6368 系列,旨在将复位监控\电池备份切换与存储器写保护集于一个 SOT23 封装之中--为微处理器系统提供干净启动与断电数据保护所需的全部管理功能.

ADI 持续维护该系列的数据手册\阈值/超时/极性选项表以及电池备份和 CE 门控应用指南--这些文档是可靠监控设计的重要参考依据.

典型应用

关键 µP/µC 电源监控

复位监控,干净启动

典型应用：微控制器板卡使用 MAX6368 维持 RESET 有效,直至 V_CC 超过 2.93 V 并在此后持续 150 ms,确保 µC 每次均能干净启动;瞬变抗扰特性可防止短暂电源毛刺引发误复位.

工业控制

断电期间数据保留

典型应用：工业控制器将设定值存储于电池备份的 CMOS RAM 中;MAX6368 在电源失效时将 OUT 切换至 BATT 电池,同时门控 CE OUT 以阻断切换过程中的写操作,确保数据在断电后完好保留.

计算机 & 控制器

双轨电源监控

典型应用：控制器以 2.93 V 阈值监控主 3.3 V 电轨,同时通过辅助 RESET IN 监控第二路电压;任意一路超出范围均触发复位,防止系统在电源不完整的情况下运行.

电池备份 & 便携设备

低压工作

典型应用：便携或 POS 终端依靠纽扣电池保留数据;MAX6368 在 V_CC 或 V_BATT 低至 1.2 V 时仍可正常工作,确保主电池衰减过程中复位与备份持续有效,SOT23 封装也适合小尺寸板卡.

常见问题

MAX6368LKA29+T 的功能是什么?

该器件是一款 µP 监控电路：以 2.93 V 阈值监测 V_CC,置位 RESET(恢复后维持 150 ms),在电源失效时切换备用电池为 CMOS RAM 供电,并通过片选门控保护存储器免受意外写操作.MAX6368 还具备辅助用户可调 RESET IN."L"代码为推挽式 RESET;"29"对应 2.93 V 阈值.

片选门控的作用是什么?

片选门控用于保护外部 CMOS RAM.仅在 V_CC 有效时,处理器的片选信号才从 CE IN 传递至 CE OUT;在上电\掉电或欠压期间,门控阻断 CE OUT,从而防止意外写操作损坏由备用电池保护的存储内容.

电池备份是如何工作的?

OUT 引脚在电源正常时由 V_CC 为 RAM 供电,当 V_CC 失效时自动切换至 BATT 输入,从而保留数据.器件在 V_CC 或 V_BATT 低至 1.2 V 时仍可工作,确保电源衰减过程中复位与切换功能持续有效.

RESET IN 引脚的用途是什么?

RESET IN 是辅助用户可调复位比较器输入,为本系列中 MAX6368 所独有.通过外部分压电阻驱动该引脚可监控第二路电压;V_CC(2.93 V 处)或 RESET IN 任意一路超出范围,器件即触发复位.不使用时请将 RESET IN 接至 V_CC.

免责声明

信息准确性：本页规格参数基于 Maxim MAX6365-MAX6368 官方数据手册.我们努力保持信息准确完整,但参数可能随产品版本更新而变化,请设计工程师在最终确定设计前对照最新官方文档核实所有数值.

产品正品保证：我们供应的所有器件均为原厂正品,具备完整的物料可追溯性.

技术支持：售前与售后技术咨询均免费提供.

应用说明：本页内容仅供参考,具体应用的适用性应由设计工程师结合实际系统需求自行确认.

MAX6368LKA29+T 规格

规格
常见问题

对比
相关

零件号	MAX6368LKA29+T	MAX6368LKA29-T
制造商	Analog Devices Inc./Maxim Integrated	Analog Devices Inc./Maxim Integrated
系列	-	-
封装/外壳	SOT-23-8	SOT-23-8
包装	Tape & Reel (TR)	Tape & Reel (TR)
产品状态	Active	Obsolete
可编程	Not Verified	Not Verified
类型	Battery Backup Circuit	Battery Backup Circuit
电压 - 阈值	2.93V	2.93V
输出	Push-Pull, Totem Pole	Push-Pull, Totem Pole
复位	Active Low	Active Low
复位超时时间	150ms Minimum	150ms Minimum
工作温度	-40°C ~ 85°C (TA)	-40°C ~ 85°C (TA)
监控电压数量	1	1
等级	-	-
认证	-	-
安装类型	Surface Mount	Surface Mount
供应商设备封装	SOT-23-8	SOT-23-8
