Microchip Technology ATSHA204A-SSHDA-T
- 零件号:
- ATSHA204A-SSHDA-T
- 制造商:
- Microchip Technology
- 分类:
- 专用集成电路（IC）
- 封装:
- 8-SOIC (0.154", 3.90mm Width)
ATSHA204A-SSHDA-T.pdf- 描述:
- IC AUTHENTICATION CHIP 8SOIC
- 数量:
单价:￥3.997700
总价:￥3.997700
- 支付方式:
- 配送方式:
库存:32,000
发送询价，我们会立即回复.
有现货 : 32,000
| 数量 | 单价 | 总价 |
| 1+ | ￥3.997700 | ￥3.997700 |
| 4000+ | ￥2.855300 | ￥11,421.200000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对ATSHA204A-SSHDA-T进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
ATSHA204A-SSHDA-T - Microchip SHA-256安全认证芯片(SOIC-8 / SWI单线接口)
ATSHA204A-SSHDA-T 是Microchip Technology(Atmel)推出的 SHA-256安全认证芯片, 内置硬件加密引擎,支持 NIST SP 800-90 Alea熵源\ARC4加密 和 SHA-256哈希算法. 采用 SOIC-8宽体封装,通过 单线接口(SWI) 或可选 I2C 与主控MCU通信, 广泛用于消费电子认证\IoT设备身份识别和汽车LIN/CAN节点安全等场景.
产品介绍
ATSHA204A-SSHDA-T 是Microchip(Atmel)推出的SHA-256安全认证芯片,通过硬件实现NIST SP 800-90 Alea熵源\ARC4加密算法和SHA-256哈希算法.内置10Kb EEPROM,可存储密钥\配置和用户数据.芯片通过单线接口(SWI)或I2C与主控MCU通信,广泛用于消费电子认证(耳机\手柄\充电器)\IoT设备身份识别\汽车LIN/CAN节点安全等.
该芯片的核心价值在于将对称加密认证协议(HMAC-SHA-256)的全部计算过程封装在硬件中,密钥永不暴露在总线上.主机发送随机挑战码,ATSHA204A使用私有密钥和SHA-256算法计算响应,只有掌握正确密钥的主机才能完成双向认证,从而确保配件正品性\防止克隆和中间人攻击.
相比纯软件实现的安全方案,ATSHA204A具有防密钥提取攻击的能力：密钥在出厂时通过加密通道写入后,任何外部接口均无法读出,只能用于生成认证响应.这一特性使其成为防盗版\防克隆和设备身份认证的首选方案.
专家技术洞察
为什么SHA-256硬件认证芯片比软件认证更安全?
- 密钥永不暴露：在纯软件实现中,密钥存储在MCU的Flash/ROM中,通过调试接口(JTAG/SWD)或侧信道攻击可能提取密钥.ATSHA204A将密钥存储在专用安全存储器中,芯片禁止任何读出操作,密钥仅能用于内部SHA-256运算,无法被任何软件或硬件手段提取
- 真随机数生成(TRNG)：内置NIST SP 800-90 Alea熵源,芯片在每次认证时生成真正的随机挑战码,防止重放攻击.相比MCU软件伪随机数(PRNG),硬件TRNG具有密码学安全性,无法被预测或重现
- 独立安全执行环境：认证协议完全在独立的安全芯片上执行,不占用主控MCU的算力和内存资源,且与主系统软件隔离.即使主控MCU被完全攻破,安全芯片中存储的密钥仍无法被提取,有效保护系统整体安全
核心优势
内置SHA-256哈希引擎和HMAC协议,认证过程完全在硬件中执行,密钥无法被软件读取.
10Kb安全EEPROM存储密钥和配置,数据在芯片内部加密存储,芯片禁止任何密钥明文输出.
单线接口(SWI)仅需1根信号线即可完成全部通信,I/O资源占用最小,适合配件检测等简单场景.
2.0V~5.5V工作电压范围,兼容3.3V和5V系统,无需额外电平转换即可直接接入大多数MCU系统.
详细规格
| 参数 | 数值 | 条件 / 备注 |
|---|---|---|
| 器件类型 | SHA-256安全认证芯片 | CryptoAuthentication IC |
| 制造商 | Microchip Technology | Atmel收购,原Atmel品牌 |
| 安全算法 | SHA-256 / HMAC-SHA-256 | NIST FIPS 180-4 compliant |
| 加密引擎 | ARC4流加密 | SHA-256 PRNG + ARC4 |
| 随机数生成 | NIST SP 800-90 Alea熵源 | 硬件真随机数(TRNG) |
| 安全存储器 | 10Kb EEPROM | 密钥/配置/用户数据存储 |
| 工作电压 | 2.0V ~ 5.5V | 典型3.3V或5V系统 |
| 待机电流 | < 1μA | 典型值,低功耗设计 |
| 通信接口 | SWI(单线接口)/ I2C可选 | SWI：1根信号线;I2C：标准模式 |
| 封装 | SOIC-8 宽体(SSHD) | 150mil宽体,8引脚 |
| 安装方式 | 表面贴装(SMT) | 回流焊兼容 |
| 工作温度 | -40°C ~ +85°C | 工业级温度范围 |
注：详细电气参数\安全认证流程及通信协议请参阅Microchip官方数据手册(DS84404).如有变更,恕不另行通知.设计工程师应在最终设计前验证所有参数.

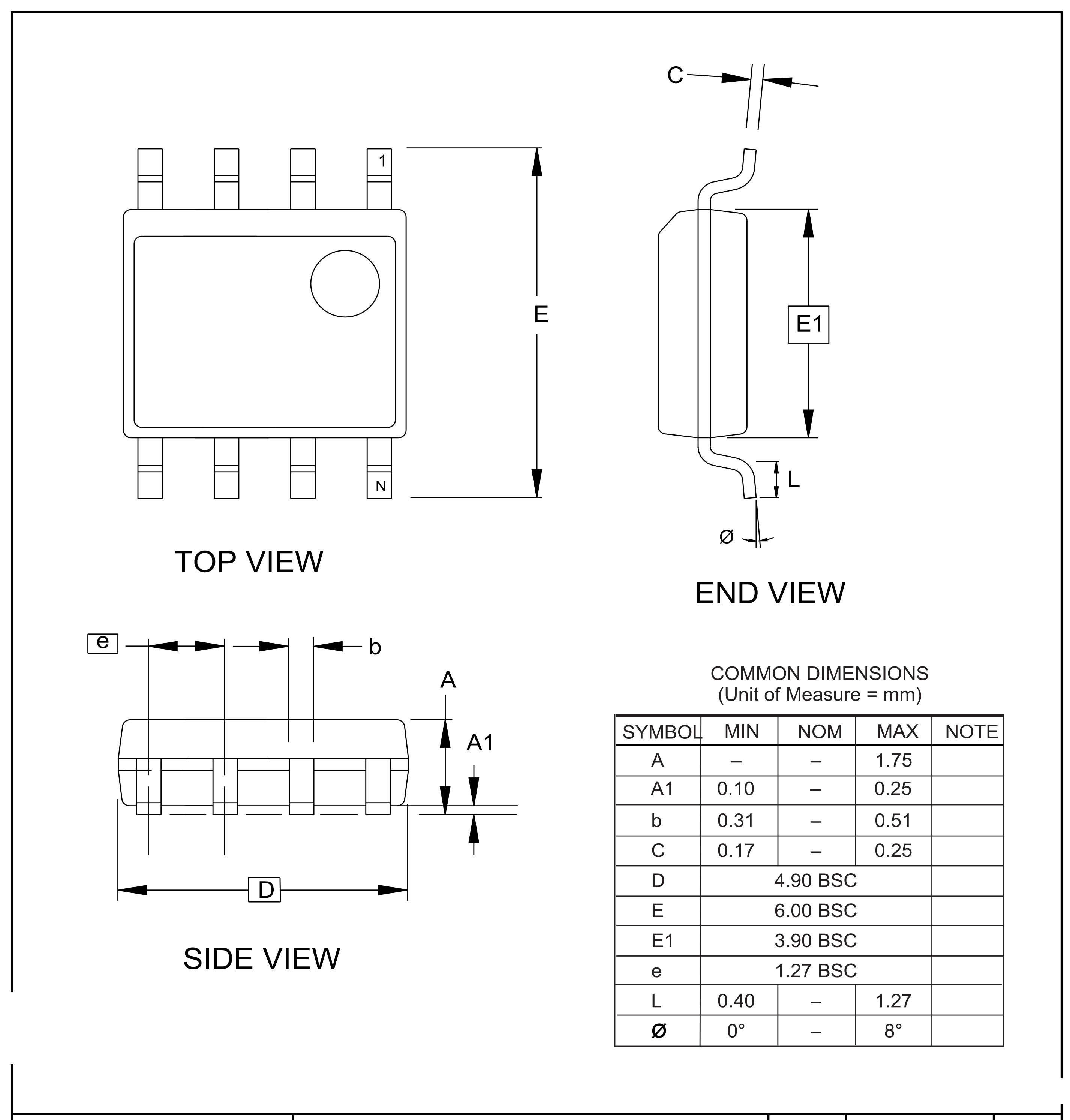

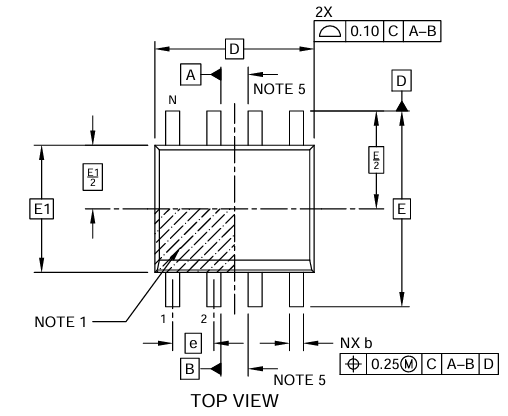

封装信息
ATSHA204A-SSHDA-T 采用 SOIC-8宽体封装(Small Outline Integrated Circuit,SSHD后缀表示SOIC-8 Wide Body),典型尺寸 5.0mm × 6.0mm × 1.5mm(长×宽×高),引脚间距1.27mm,8个功能引脚.
SOIC-8宽体封装相比标准SOIC-8具有更宽的引脚间距(150mil vs 50mil,注意此处SSHD指宽体版而非标距),适合需要较大焊点间距或手动焊接的应用场景.该封装与标准PCB焊盘完全兼容,可直接使用标准SMT工艺贴装.
引脚定义(SOIC-8)
ATSHA204A-SSHDA-T的SOIC-8封装共8个引脚,引脚定义如下(俯视图,从左下角开始逆时针编号)：
- 引脚1 - VCC(电源)：工作电源输入,推荐工作电压2.0V~5.5V.建议在VCC和GND之间就近放置100nF去耦电容,抑制电源噪声.
- 引脚2 - SDA / DATA(数据)：SWI模式下为单线数据接口(接主机MCU GPIO);I2C模式下为I2C数据线(SDA).芯片通过此引脚接收主机命令并返回认证响应.
- 引脚3 - SCL / SDA(时钟/第二数据)：SWI模式下保持开路或接地;I2C模式下为I2C时钟线(SCL).
- 引脚4 - NC(无连接)：内部未连接,悬空处理.
- 引脚5-7 - GND(地)：芯片地引脚,全部连接到系统地.建议PCB地平面完整,以降低地阻抗噪声.
- 引脚8 - VCC(电源)：第二个VCC引脚,内部与引脚1相连.提供双引脚供电以降低引脚电流密度.
替代型号
以下替代型号可供参考.如需选用,使用前请验证通信接口\供电电压\安全算法兼容性和软件API差异.
| 型号 | 品牌 | 安全算法 | 接口 | 核心特点 |
|---|---|---|---|---|
| ATECC508A-SSHDA-T | Microchip | ECC P-256 + SHA-256 | I2C | 椭圆曲线非对称加密,更强安全等级,I2C接口 |
| ATECC508A-MAHCZ-T | Microchip | ECC P-256 + SHA-256 | I2C | UDFN-8封装,ECC P-256替代SHA-256,性能更强 |
| DS28C36Q+T | Maxim | SHA-256 | I2C | SHA-256认证,Maxim/ADI安全芯片,I2C接口 |
| DS28E30X+T | Maxim | SHA-256 | 1-Wire | SHA-256认证芯片,1-Wire单线接口,汽车级 |
| ATSHA204A-SSHCZ-T | Microchip | SHA-256 | SWI / I2C | SHA-256认证,同系列,TSSOP-8封装 |
封装对比
| 型号 | 封装 | 引脚 | 兼容性 | 结论 |
|---|---|---|---|---|
| ATSHA204A-SSHDA-T(主型) | SOIC-8 | 8 | - | Direct substitute |
| ATECC508A-SSHDA-T | SOIC-8 | 8 | Pin-compatible | Layout adjustment needed(协议不同) |
| ATECC508A-MAHCZ-T | UDFN-8 | 8 | Different(layout change required) | Functional reference only |
| DS28C36Q+T | TDFN-8 | 8 | Different(layout change required) | Functional reference only |
| DS28E30X+T | TDFN-4 / UCSP-4 | 4 | Different(layout change required) | Functional reference only |
| ATSHA204A-SSHCZ-T | TSSOP-8 | 8 | Different(layout change required) | Functional reference only |
选型提示：ATSHA204A-SSHDA-T以SHA-256对称加密为主,适合对成本敏感且主机端MCU可安全存储共享密钥的应用;ATECC508A采用ECC非对称加密,密钥管理更简单但成本更高;DS28C36/DS28E30为Maxim/ADI方案,适合已有Maxim安全生态的设计.选型时请重点确认通信接口(SWI/I2C/1-Wire)\工作电压和软件API兼容性.
制造商信息
Microchip Technology Inc.(NASDAQ: MCHP),总部位于美国亚利桑那州钱德勒,是全球领先的微控制器\模拟器件和Flash-IP解决方案供应商.Microchip通过收购Atmel获得了业界领先的AVR微控制器和ATAES/ATSHA安全芯片产品线,其中ATSHA204A系列是安全认证芯片市场的标杆产品.
Microchip的CryptoAuthentication系列涵盖从SHA-256对称认证(ATSHA204A)到ECC非对称加密(ATECC508A/608A)的完整安全芯片产品线,提供统一的软件API(ATCA/ATECBlib),简化跨产品线迁移.所有安全芯片均支持安全密钥编程服务(AT88SCxxx-ND\ATECC-XSTO系列),帮助客户在生产阶段安全注入密钥,防止密钥在供应链中泄露.
应用领域
常见问题
ATSHA204A-SSHDA-T 主要用于什么场景?
ATSHA204A-SSHDA-T 可根据制造商数据手册中的功能和限制用于相应电子设计.
ATSHA204A-SSHDA-T 可以直接替代其他型号吗?
只有在确认封装\引脚\电气参数以及软件或电路兼容性后才能替代.
最终参数应该在哪里确认?
请以制造商官方数据手册和最新订购资料为最终依据.
免责声明
信息准确性：本页所列技术规格基于Microchip官方数据手册(DS84404).我方努力确保信息准确完整,但因产品改进,规格如有变更,恕不另行通知.设计工程师应在最终设计前验证所有参数.
产品正品保证：我方保证所售产品均为原厂正品,提供完整的物料可追溯性.
技术支持：购前购后均提供免费技术咨询服务.
应用说明：本产品页面仅供参考.是否适合特定应用,应由设计工程师根据实际系统需求自行验证.
ATSHA204A-SSHDA-T 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Microchip Technology
- 系列:
- CryptoAuthentication™
- 封装/外壳:
- 8-SOIC (0.154", 3.90mm Width)
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 可编程:
- Not Verified
- 类型:
- Authentication Chip
- 安装类型:
- Surface Mount
- 供应商设备封装:
- 8-SOIC
- 等级:
- -
- 认证:
- -
- 应用:
- Networking and Communications
- 分类:
- 专用集成电路（IC）
1. 如何在深圳市富聪科技有限公司上订购ATSHA204A-SSHDA-T?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证ATSHA204A-SSHDA-T来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对ATSHA204A-SSHDA-T进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括ATSHA204A-SSHDA-T在内的产品;我们比任何其他客户都更关注ATSHA204A-SSHDA-T产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. ATSHA204A-SSHDA-T显示的价格和库存准确吗?
ATSHA204A-SSHDA-T的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. ATSHA204A-SSHDA-T的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的ATSHA204A-SSHDA-T出现问题,只有在满足以下所有条件时,我们才接受ATSHA204A-SSHDA-T的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在ATSHA204A-SSHDA-T交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如ATSHA204A-SSHDA-T引脚图\ATSHA204A-SSHDA-T数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
 |
|
 |
 |

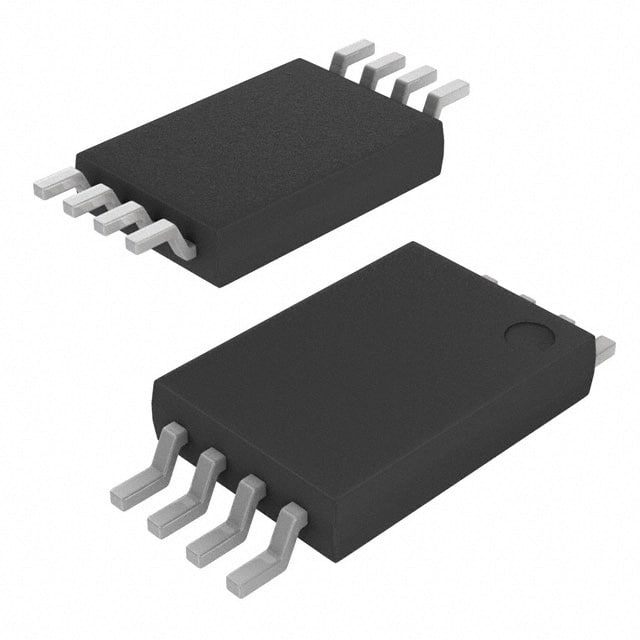

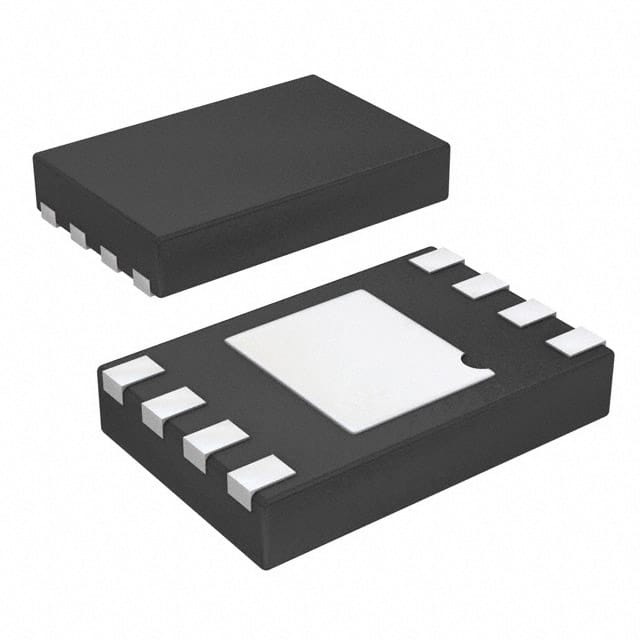

| 零件号 | ATSHA204A-MAHCZ-T | ATSHA204A-SSHCZ-T | ATSHA204A-MAHCZ-S | ATSHA204A-RBHCZ-T | ATSHA204A-XHDA-T |
