Analog Devices Inc./Maxim Integrated MAX5921EESA+

对比

零件号:: MAX5921EESA+

制造商:: Analog Devices Inc./Maxim Integrated

分类:: 热插拔控制器

封装:: 8-SOIC (0.154", 3.90mm Width)

数据表:: MAX5921EESA+.pdf

描述:: IC HOT SWAP CTRLR -48V 8SOIC

数量:: 询价单加入询价列表立即购买加入购物车

单价:￥0.000000

总价:￥0.000000

支付方式:

配送方式:

库存:100

发送询价，我们会立即回复.

有现货 : 100

数量	单价	总价
0+	￥0.000000	￥0.000000

立即购买加入购物车

* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.

您也可以对MAX5921EESA+进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.

产品详情

MAX5921EESA+ - Maxim MAX5921 -48 V 热插拔控制器,外部 R_SENSE,450 mA 栅极下拉,OV/UV 保护,8 脚 SO | MAX5921

MAX5921EESA+ 是 Maxim MAX5921 的无铅版本,采用 8 脚 SO 封装,是一款 -48 V 热插拔控制器,允许电路板安全地插入和拔出带电的 -48V背板. 它通过 外部 R_SENSE 电流路径驱动外部 N 沟道 MOSFET,具备强劲的 450 mA 栅极下拉(gate pulldown) 以在短路时快速关断,通过可编程限流控制浪涌电流(inrush),工作范围宽达 -20 V 至 -80 V. 凭借可编程的过压和欠压保护\过流故障积分器\上电good/电源正常输出与热关断功能--以及与 LT1640/LT4250 的引脚对引脚兼容性--该器件适用于电信\网络\局端机房\服务器及基站线卡.

产品介绍

Maxim Integrated(现已并入 Analog Devices)推出的 MAX5921/MAX5939 解决了每个 -48 V 电信机架都面临的难题：如何在不引发连接器电弧或造成电源压降的情况下将板卡插入带电背板.MAX5921 是一款受控上电热插拔控制器--它缓慢地驱动外部 N 沟道 MOSFET 导通,在负载大容量电容充电期间将浪涌电流(inrush)保持在编程限值以内.MAX5921EESA+ 是 8 脚 SO 封装的 RoHS("+")版本,可直接替换行业标准的 LT1640/LT4250.

电流检测路径围绕外部 R_SENSE 构建,设计工程师根据板卡电流选取阻值,控制器通过 SENSE 引脚监测其两端电压.两级限制作用于此：用于正常上电的可编程浪涌电流/断路器阈值,以及将 GATE 以 450 mA 栅极下拉(gate pulldown)电流迅速拉低的快速短路响应--高栅极下拉电流正是在负载短路时快速关断大尺寸 MOSFET\防止器件或连接器损坏的关键.过流故障积分器能区分真实故障与瞬间尖峰,且该器件无需外部元件即可承受 -100 V 输入瞬变.

监控功能进一步完善了整体设计.可编程过压 (OV) 和欠压 (UV) 比较器各带内置毛刺滤波器,确保 -48 V 电源在正常范围内时板卡才能上电;开漏 PWRGD̅ 输出向系统报告板卡已正常供电并处于稳压状态;热关断电路保护外部 MOSFET.MAX5921 工作电压范围 -20 V 至 -80 V,工作温度扩展至 -40 °C 至 +85 °C,其抗扰度设计充分考虑了真实背板的输入阶跃与尖峰干扰.

专家技术解读

热插拔级应如何设计?需要关注哪些要点?

R_SENSE 取值与 GATE 斜坡需协同设计：R_SENSE 决定限流阈值,GATE 充电电流则决定浪涌电流(inrush)对负载电容的 dV/dt.根据稳态电流和断路器跳闸点选取 R_SENSE,再验证外部 MOSFET 在浪涌期间的安全工作区(SOA)--控制器限制电流,但斜坡能量由 MOSFET 耗散.
450 mA 栅极下拉(gate pulldown)是安全裕量,并非奢侈：-48 V 短路会产生极大电流;强栅极下拉能在限时内关断大栅极电容的 MOSFET.保持 GATE 和 SENSE 走线短而精,并对 R_SENSE 进行开尔文连接,确保快速比较器感知到真实压降而非走线 IR 误差.
设置 OV/UV 并理解故障积分器：合理设置 UV/OV 阈值,使板卡仅在有效背板电压范围内上电;充分理解过流故障积分器的时序--它能穿越合法尖峰,但在持续故障时锁存,这正是保护 MOSFET 的机制.PWRGD̅ 为开漏输出,需接上拉电阻至逻辑电源.

核心优势

安全的 -48 V 带电插拔

受控上电缓慢驱动外部 MOSFET,将浪涌电流(inrush)保持在编程限值内,使板卡在不引发连接器电弧或电源压降的情况下插入带电的 -48V背板.

450 mA 栅极下拉(gate pulldown)

强劲的 450 mA 栅极下拉(gate pulldown)可在短路时迅速关断大尺寸 MOSFET--这一裕量保护了 MOSFET 和连接器.

可编程 OV/UV + 故障定时器

带毛刺滤波器的可编程过压/欠压保护,以及能穿越尖峰但在真实故障时锁存的过流故障积分器.

-100 V 瞬变耐受,可直接替换 LT1640

无需外部元件即可承受 -100 V 输入瞬变,工作范围 -20 V 至 -80 V,与 LT1640/LT4250 引脚对引脚兼容.

规格参数

参数	数值	条件 / 备注
器件类型	-48 V 热插拔控制器	外部 R_SENSE,外部 MOSFET
制造商	Maxim Integrated(Analog Devices)	MAX5921
工作电压	-20 V 至 -80 V	-48 V 系统
输入瞬变耐受	-100 V	无需外部元件
栅极下拉电流	450 mA	短路关断
电流检测	外部 R_SENSE	SENSE 引脚,开尔文连接
电流限制	可编程浪涌电流(inrush) + 短路	断路器
过压 / 欠压	可编程,带毛刺滤波	OV / UV 引脚
故障处理	过流故障积分器	穿越尖峰,故障时锁存
状态输出	PWRGD̅(开漏)	上电good/电源正常
保护功能	热关断	保护外部 MOSFET
兼容性	引脚对引脚兼容 LT1640 / LT4250	直接替换
工作温度	-40 至 +85 °C	扩展级(E 级)
封装	8 脚 SO	外形图 21-0041
可订购料号	MAX5921EESA+	无铅

注：以上参数摘自 Maxim MAX5921/MAX5939 数据手册.设计定稿前请对照最新官方文档核实所有参数.

封装信息

MAX5921EESA+ 采用 8 脚 SO 封装(0.150 英寸窄体 SOIC,外形图编号 21-0041)--这一标准小外形封装与外部 MOSFET 和 R_SENSE 共同布置在 -48 V 线卡上.控制器仅处理栅极驱动与检测信号,负载电流流经外部 MOSFET 和检测电阻,因此 PCB 布局至关重要：对 R_SENSE 进行开尔文连接,GATE 走线尽量短,高压 VEE/DRAIN 节点保持足够间距,并在引脚处对 V_DD 去耦.下方尺寸图提供完整的机械参数.

MAX5921EESA+ 8-pin SO SOIC package outline 21-0041

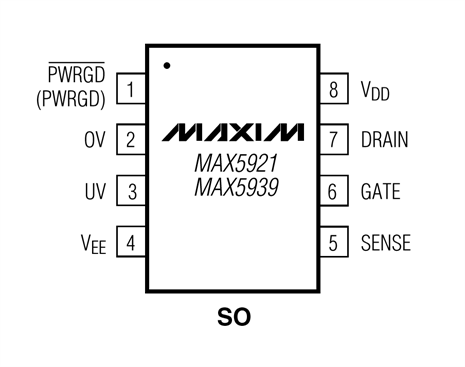

引脚与信号定义

8 脚 SO 将监控输入集中在一侧,MOSFET 驱动/检测引脚集中在另一侧(依据 MAX5921/MAX5939 数据手册)：

引脚 1 - PWRGD̅：上电good/电源正常输出(开漏);板卡正常供电并处于稳压状态时有效.
引脚 2 - OV：过压编程输入;设定背板电压上限阈值.
引脚 3 - UV：欠压编程输入;设定下限阈值(低于此值时板卡保持关断).
引脚 4 - V_EE：负电源(-48 V 回路 / 最负端电源轨).
引脚 5 - SENSE：电流检测输入;对外部 R_SENSE 进行开尔文连接.
引脚 6 - GATE：外部 N 沟道 MOSFET 的栅极驱动;栅极下拉(gate pulldown) 450 mA.
引脚 7 - DRAIN：MOSFET 漏极检测 / 输出监控输入.
引脚 8 - V_DD：控制器正电源;旁路至 V_EE.

替代型号与相关器件

最相近的选项为同系列兄弟型号及 Maxim 的其他 -48 V / 负压热插拔控制器.替换前请根据线卡需求匹配电压范围\栅极驱动能力与检测方式.

料号	品牌	类型 / 主要区别	封装	备注
MAX5939AESA+	Maxim	同系列热插拔控制器	8-SO	MAX5921 配套型号
MAX5910ESA+	Maxim	热插拔控制器	8-SO	相关负压热插拔型号
MAX5950ETJ+T	Maxim	热插拔 / 电源控制器	TQFN	集成度更高的变体
MAX5957AETN+	Maxim	热插拔控制器	TQFN	更高集成度选项
MAX5978ETJ+	Maxim	热插拔控制器	TQFN	相关电源管理型号

选型建议：若需要在 8 脚 SO 封装中实现受控上电 -48 V 热插拔\外部 R_SENSE 与高栅极下拉(gate pulldown),并作为 LT1640/LT4250 的直接替换,请选用 MAX5921.如需相关 -48 V 方案可选 MAX5939 系列或 MAX5910;当系统更适合集成度更高的电源管理控制器时,可考虑 MAX5950/MAX5957/MAX5978.

制造商信息

Maxim Integrated(现已并入 Analog Devices, Inc. (ADI))为 -48 V 电信与数据通信基础设施开发了 MAX5921/MAX5939,这些应用场景要求板卡在带电状态下插拔--为设计工程师提供了 LT1640/LT4250 的直接替换方案,同时具备恶劣背板所需的高栅极下拉(gate pulldown)能力和瞬变抗扰性.

ADI 持续维护数据手册\R_SENSE 及定时元件选型指南,以及适用于该系列的 MOSFET SOA 应用笔记--正是这些文档将外部检测电阻和 MOSFET 转化为带电 -48 V 机架上安全\可重复的热插拔方案.

应用场景

电信与局端机房线卡

-48 V 机架插拔,带电维护

典型应用：线卡插入带电的 -48 V 局端机架;MAX5921 缓慢驱动外部 MOSFET,将浪涌电流(inrush)控制在编程限值内;OV/UV 比较器确保电源正常后才允许上电;PWRGD̅ 向机架报告板卡已就绪.

网络交换机与路由器

可热插拔的交换机 / 路由器刀片

典型应用：交换机刀片板在不关闭机箱的情况下进行维护;450 mA 栅极下拉(gate pulldown)在插入过程中发生故障时保护板卡和连接器;过流故障积分器能将上电浪涌电流(inrush)与真实短路区分开来.

服务器线卡

-48 V 机架供电,现场可维护

典型应用：-48 V 供电的服务器板卡热插入机架;通过外部 MOSFET 的受控上电防止大容量电容充电干扰邻近板卡;热关断在故障时保护 MOSFET.

基站线卡

-48 V 无线基础设施

典型应用：基站板卡由 -48 V 电源供电;-100 V 瞬变抗扰能力与 -20 V 至 -80 V 工作范围可应对复杂背板环境;与 LT1640 的引脚兼容性允许复用现有 PCB 布局.

常见问题

MAX5921EESA+ 的功能是什么?

它是一款 -48 V 热插拔控制器.通过受控方式缓慢驱动外部 N 沟道 MOSFET 导通,将浪涌电流(inrush)保持在编程限值内,并提供短路\过压和欠压保护,使电路板能够安全地插入和拔出带电的 -48 V 背板.可直接替换 LT1640/LT4250.

为何需要 450 mA 栅极下拉(gate pulldown)?

-48 V 短路时电流极大,外部 MOSFET 必须快速关断.强劲的 450 mA 栅极下拉(gate pulldown)能迅速放电大栅极电容,在 MOSFET 或连接器损坏前完成关断.

如何设置电流限制?

通过外部 R_SENSE 实现：控制器检测其两端电压(开尔文连接至 SENSE 引脚),并与可编程的浪涌电流(inrush)及短路阈值比较.过流故障积分器能穿越瞬间尖峰,但在持续故障时锁存.

工作电压范围和封装是什么?

工作电压范围 -20 V 至 -80 V,无需外部元件即可承受 -100 V 输入瞬变,采用 8 脚 SO 封装(外形图 21-0041),额定温度 -40 °C 至 +85 °C.与 LT1640/LT4250 引脚对引脚兼容.

免责声明

信息准确性：本页规格参数基于 Maxim MAX5921/MAX5939 官方数据手册.我们致力于保持信息的准确性与完整性,但参数可能随产品版本更新而变化,设计工程师在定稿前应对照最新官方文档核实所有数值.

产品正品保证：我们供应的所有器件均为原厂正品,具备完整的材料可追溯性.

技术支持：提供免费的售前及售后技术咨询服务.

应用说明：本页内容仅供参考.特定应用场景的适用性应由设计工程师根据实际系统需求自行确认.

MAX5921EESA+ 规格

规格
常见问题

对比
相关

零件号	MAX5921EESA+	MAX5921EESA+T
制造商	Analog Devices Inc./Maxim Integrated	Analog Devices Inc./Maxim Integrated
系列	-	-
封装/外壳	8-SOIC (0.154", 3.90mm Width)	8-SOIC (0.154", 3.90mm Width)
包装	Tube	Tape & Reel (TR)
产品状态	Active	Active
类型	Hot Swap Controller	Hot Swap Controller
通道数	1	1
应用	-48V	-48V
特性	Auto Retry, Fault Timeout, Thermal Limit	Auto Retry, Fault Timeout, Thermal Limit
可编程特性	Circuit Breaker, Current Limit, OVP, UVLO	Circuit Breaker, Current Limit, OVP, UVLO
电压 - 电源	-80V ~ -20V	-80V ~ -20V
电流 - 输出（最大值）	-	-
内部开关	No	No
工作温度	-40°C ~ 85°C	-40°C ~ 85°C
等级	-	-
认证	-	-
供应商设备封装	8-SOIC	8-SOIC
电流 - 电源	700 µA	700 µA
安装类型	Surface Mount	Surface Mount
