Texas Instruments DRV8305NQPHPRQ1
- 零件号:
- DRV8305NQPHPRQ1
- 制造商:
- Texas Instruments
- 分类:
- 电机驱动器、控制器
- 封装:
- 48-PowerTQFP
- 数据表:
-
DRV8305NQPHPRQ1.pdf
- 描述:
- IC MTR DRV MULTI 4.4-45V 48HTQFP
- 数量:
单价:￥25.729200
总价:￥25.729200
- 支付方式:
- 配送方式:
库存:6,134
发送询价，我们会立即回复.
有现货 : 6,134
| 数量 | 单价 | 总价 |
| 1+ | ￥25.729200 | ￥25.729200 |
| 1000+ | ￥18.377800 | ￥18,377.800000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对DRV8305NQPHPRQ1进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
DRV8305NQPHPRQ1 - TI 三相BLDC无刷直流电机栅极驱动芯片
DRV8305NQPHPRQ1 是德州仪器(Texas Instruments)推出的高性能三相无刷直流电机(BLDC)栅极驱动芯片, 支持 4.4V~45V 宽电压输入,集成 3 路半桥栅极驱动器\内置电荷泵\电流检测放大器和 SPI 接口, 采用紧凑 HTSSOP-48 封装,专为汽车及工业电机控制应用而设计,符合 AEC-Q100 标准.
产品介绍
DRV8305NQPHPRQ1 是TI推出的三相BLDC电机栅极驱动芯片,专为配套N沟道功率MOSFET外置使用而设计.器件支持4.4V~45V宽电压范围,内置3路半桥栅极驱动电路,可输出高峰值栅极驱动电流,内置电荷泵支持100%占空比工作(高边MOSFET持续导通).
器件内置两路差分电流检测放大器(CSA),支持母线电流和相电流检测,配合SPI接口可实现精确的电机控制和保护.SPI接口支持对栅极驱动配置\保护阈值\故障状态等参数的灵活设置.
内置全面的保护功能包括：欠压保护(UVLO)\过流保护(OCP)\栅极驱动故障检测和过热关断(OTSD).器件采用HTSSOP-48封装(带散热焊盘),符合AEC-Q100汽车级标准,适用于汽车水泵\油泵\散热风扇以及工业伺服电机驱动等应用.
专家技术洞察
DRV8305 在 BLDC 电机系统中的核心价值是什么?
- 高集成度栅极驱动方案：单芯片集成3路半桥驱动\内置电荷泵和双路电流检测放大器,显著减少外部元件数量,简化功率级设计
- SPI可编程配置提升灵活性：通过SPI可灵活配置栅极驱动强度\过流保护阈值\故障报告模式等参数,适应不同功率级别的MOSFET和电机应用
- 汽车级可靠性保障：AEC-Q100认证配合-40C~+125C工作温度范围,内置多种故障检测,是汽车BLDC电机驱动系统的可靠选择
本页面将产品说明\规格参数\封装信息\应用场景和相关型号集中到统一结构中,便于工程选型和SEO检索.最终设计仍应以官方数据手册为准.
核心优势
集成3路半桥栅极驱动器,可驱动高/低侧N沟道MOSFET,支持高峰值栅极驱动电流.
4.4V~45V宽输入电压范围,集成电荷泵支持100%高边占空比,兼容12V/24V汽车和24V工业系统.
SPI接口灵活配置驱动强度\过流阈值\故障模式,支持实时状态读取和参数调整.
内置两路差分电流检测放大器(CSA),支持母线和相电流检测,实现精确电机控制和堵转保护.
详细规格
| 参数 | 数值 | 条件 / 备注 |
|---|---|---|
| 器件类型 | 三相BLDC电机栅极驱动 | DRV8305系列 |
| 制造商 | Texas Instruments | 德州仪器 |
| 输入电压范围 | 4.4V ~ 45V | 绝对最大值 45V |
| 栅极驱动输出 | 高峰值驱动电流 | 3路半桥,高低侧驱动 |
| 内置电荷泵 | 支持 | 支持100%高边占空比 |
| 电流检测放大器 | 2路差分CSA | 支持母线和相电流检测 |
| 通信接口 | SPI | 可编程配置和状态读取 |
| 保护功能 | UVLO / OCP / 栅极故障 / OTSD | 欠压/过流/栅极故障/过热 |
| 封装 | HTSSOP-48 (PWP) | 带散热焊盘,无铅/RoHS,AEC-Q100 |
| 工作温度 | -40C ~ +125C | 汽车级 AEC-Q100 |
注：详细电气参数请参阅 TI 官方 DRV8305 数据手册.如有变更,恕不另行通知.设计工程师应在最终设计前验证所有参数.

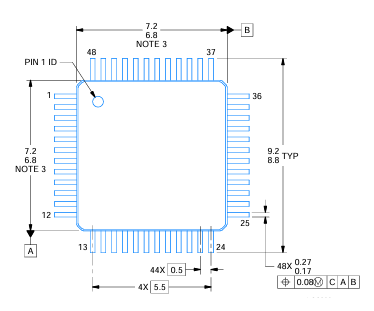

封装信息
DRV8305NQPHPRQ1 采用 HTSSOP-48(48引脚热增强型薄型小外形封装,带底部散热焊盘),封装紧凑但引脚间距适合PCB布局.底部大面积热焊盘需良好焊接至PCB地平面,以实现高效散热.
HTSSOP-48封装集成了完整的栅极驱动引脚阵列,包含3路半桥驱动输出\供电引脚\接地引脚和SPI接口引脚,与外部N沟道MOSFET配合构成完整的BLDC功率驱动级.
引脚定义(HTSSOP-48)
DRV8305NQPHPRQ1 HTSSOP-48封装功能引脚定义：
- GH_A / GL_A(U相栅极驱动)：U相高/低侧栅极驱动输出,连接外部MOSFET栅极.
- GH_B / GL_B(V相栅极驱动)：V相高/低侧栅极驱动输出.
- GH_C / GL_C(W相栅极驱动)：W相高/低侧栅极驱动输出.
- SH_A / SH_B / SH_C(相电压检测)：三相电压检测输入,用于高边栅极驱动参考.
- SNSA / SNSBN / SNSBP / SNSCN / SNSCP(电流检测)：两路差分电流检测放大器输入,支持母线和相电流采样.
- SDO / SDI / SCK / SCS(SPI接口)：SPI串行数据输出\输入\时钟和片选引脚,用于配置和状态读取.
- DVDD / AVDD(内部电源)：内部稳压电源输出/输入.
- CPH / CPL(电荷泵)：电荷泵引脚,需外接泵电容.
- GND / Thermal Pad(地/热焊盘)：芯片地,底部热焊盘需良好接地散热.
替代型号
以下替代型号可供参考.如需选用,使用前请验证通信接口\供电电压\安全算法兼容性和软件API差异.
| 型号 | 品牌 | 类型 | 封装 | 核心特点 |
|---|---|---|---|---|
| DRV8323RHRTARQ1 | TI | 三相BLDC驱动 / 6V-60V / SPI控制 | QFN-48 | 集成降压转换器,更宽电压 |
| DRV8316RTZT | TI | 三相BLDC驱动 / 4.5V-65V / PWM/SPI | QFN-40 | 集成FET版本,更高功率 |
| MC33937EJESR2 | NXP | 三相FET预驱 / 5.5V-55V / SPI控制 | QFP-32 | NXP方案,汽车级 |
| LB11876FV-TLM-E | ON Semi | 三相BLDC驱动 / 6V-30V / PWM控制 | SSOP-24 | 经济型三相驱动 |
制造商信息
德州仪器 Texas Instruments(NASDAQ: TXN),总部位于美国德克萨斯州达拉斯,是全球最大的模拟半导体公司之一.TI 提供完整的汽车级电机驱动产品线,从栅极驱动器到集成MOSFET的智能功率级,满足汽车动力总成和车身电子的各种电机驱动需求.
TI 在中国设有多个技术支持和本地仓储,可快速响应国内客户的样品和量产需求.
应用领域
常见问题
DRV8305NQPHPRQ1 主要用于什么场景?
DRV8305NQPHPRQ1 可根据制造商数据手册中的功能和限制用于相应电子设计.
DRV8305NQPHPRQ1 可以直接替代其他型号吗?
只有在确认封装\引脚\电气参数以及软件或电路兼容性后才能替代.
最终参数应该在哪里确认?
请以制造商官方数据手册和最新订购资料为最终依据.
免责声明
信息准确性：本页所列技术规格基于 TI 官方数据手册.我方努力确保信息准确完整,但因产品改进,规格如有变更,恕不另行通知.设计工程师应在最终设计前验证所有参数.
产品正品保证：我方保证所售产品均为原厂正品,提供完整的物料可追溯性.
技术支持：购前购后均提供免费技术咨询服务.
应用说明：本产品页面仅供参考.是否适合特定应用,应由设计工程师根据实际系统需求自行验证.
DRV8305NQPHPRQ1 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Texas Instruments
- 系列:
- -
- 封装/外壳:
- 48-PowerTQFP
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 电机类型 - 步进:
- Multiphase
- 电机类型 - 交流、直流:
- -
- 输出配置:
- Pre-Driver - Half Bridge (3)
- 接口:
- PWM, SPI
- 技术:
- Power MOSFET
- 供应商设备封装:
- 48-HTQFP (7x7)
- 步进分辨率:
- -
- 应用:
- Three-Phase BLDC, PMSM Motors
- 功能:
- Controller - Commutation, Direction Management
- 电流 - 输出:
- -
- 电压 - 电源:
- 4.4V ~ 45V
- 安装类型:
- Surface Mount
- 电压 - 负载:
- -
- 认证:
- AEC-Q100
- 工作温度:
- -40°C ~ 125°C (TA)
- 等级:
- Automotive
- 分类:
- 电机驱动器、控制器
