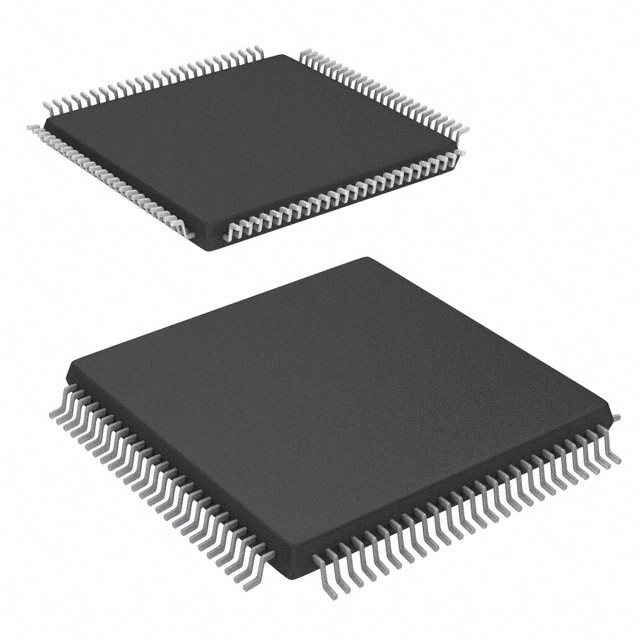

Microchip Technology ATMEGA2560-16AU
- 零件号:
- ATMEGA2560-16AU
- 制造商:
- Microchip Technology
- 分类:
- 微控制器
- 封装:
- 100-TQFP
- 数据表:
-
ATMEGA2560-16AU.pdf
- 描述:
- IC MCU 8BIT 256KB FLASH 100TQFP
- 数量:
单价:￥117.444600
总价:￥117.444600
- 支付方式:
- 配送方式:
库存:7,000
发送询价，我们会立即回复.
有现货 : 7,000
| 数量 | 单价 | 总价 |
| 1+ | ￥117.444600 | ￥117.444600 |
| 1500+ | ￥83.888700 | ￥125,833.050000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对ATMEGA2560-16AU进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
ATMEGA2560-16AU - 微芯科技 8位AVR微控制器(256KB Flash / 100引脚TQFP)
ATMEGA2560-16AU 是微芯科技(Microchip Technology)推出的高性能8位AVR微控制器, 内置 256KB Flash 程序存储空间\8KB SRAM 和 4KB EEPROM, 采用 100引脚TQFP 封装,16MHz主频,广泛应用于嵌入式控制\工业自动化和仪表仪器领域.
产品介绍
ATMEGA2560-16AU 是Atmel(现为Microchip旗下)经典的8位AVR微控制器,属于ATmega系列中存储容量最大的成员之一.该芯片基于Harvard架构,配备256KB自编程Flash\8KB SRAM\4KB EEPROM,集成丰富的通信外设(UART\SPI\I2C),支持16MHz外部晶体振荡器.
AVR架构的核心优势在于其单周期指令执行效率和强大的中断系统.相比同级别8位MCU,ATmega2560的多数指令在一个时钟周期内完成,使得在16MHz主频下可达16 MIPS的运算能力,足以应对复杂的状态机\实时数据处理和多任务调度.
100引脚TQFP封装(14mm×14mm)提供了充足的I/O资源：86个可编程I/O口\16路10位ADC通道\4个16位定时器\6个PWM通道,以及多达4个UART串口.该封装在保持紧凑尺寸的同时极大方便了引出布线,是工业控制板和仪器仪表设计的理想之选.
专家技术洞察
ATmega2560在Arduino Mega平台广泛采用,其核心技术优势体现在哪些方面?
- Flash自编程与引导程序支持：ATmega2560内置Boot Loader区,支持在应用中通过SPI或UART更新程序,无需专用编程器即可实现固件远程升级,极大简化了产品出厂后的维护流程,降低了现场升级成本
- 丰富的通信外设集成：芯片内置4路UART(支持硬件LIN协议)\1路SPI(主/从)\2路TWI/I2C(兼容Philips I2C规范),以及1路JTAG调试接口.这些外设可同时工作而互不干扰,非常适合需要多传感器\多通信接口的复杂嵌入式系统
- 精密模拟外设：16路10位逐次逼近型ADC,采样率最高达76.9kSPS(单通道),内置可编程增益放大器(PGA,增益1×~10×)和温度传感器通道,可直接连接热敏电阻\压力传感器等模拟输出器件,无需外部信号调理电路
核心优势
大型程序存储空间,支持Boot Loader区域自编程,可实现固件远程升级,降低维护成本.
最多4个独立UART外设,支持LIN\RS-485多协议通信,满足多串口设备互联需求.
86个通用I/O端口,16路10位ADC,6路PWM,4个16位定时器,外设资源极为丰富.
单周期指令执行,16MHz时钟下达16MIPS运算能力,高效处理复杂控制算法和状态机.
详细规格
| 参数 | 数值 | 条件 / 备注 |
|---|---|---|
| 核心架构 | 8位AVR,Harvard架构 | 单周期指令 |
| 制造商 | Microchip Technology | 微芯科技 |
| Flash程序存储 | 256KB | 自编程,支持Boot Loader |
| SRAM | 8KB | 高速静态随机存取 |
| EEPROM | 4KB | 掉电非易失存储 |
| 最大时钟频率 | 16MHz | 外部晶体振荡器 |
| 运算速度 | 16 MIPS | 16MHz时,单周期指令 |
| GPIO端口 | 86个 | 可编程I/O |
| ADC通道 | 16路 | 10位分辨率,76.9kSPS |
| PWM通道 | 6路 | 16位定时器PWM输出 |
| UART | 4路 | 支持LIN\RS-485 |
| SPI | 1路 | 主/从模式 |
| I2C / TWI | 2路 | 兼容Philips规范 |
| JTAG | 支持 | 边界扫描和调试 |
| 封装 | TQFP-100 | 14mm×14mm,引脚间距0.5mm |
| 工作温度 | -40°C ~ +85°C | 工业级 |
注：详细电气参数\时序特性及外设编程方法请参阅Atmega2560官方数据手册.设计工程师应在最终设计前验证所有参数.

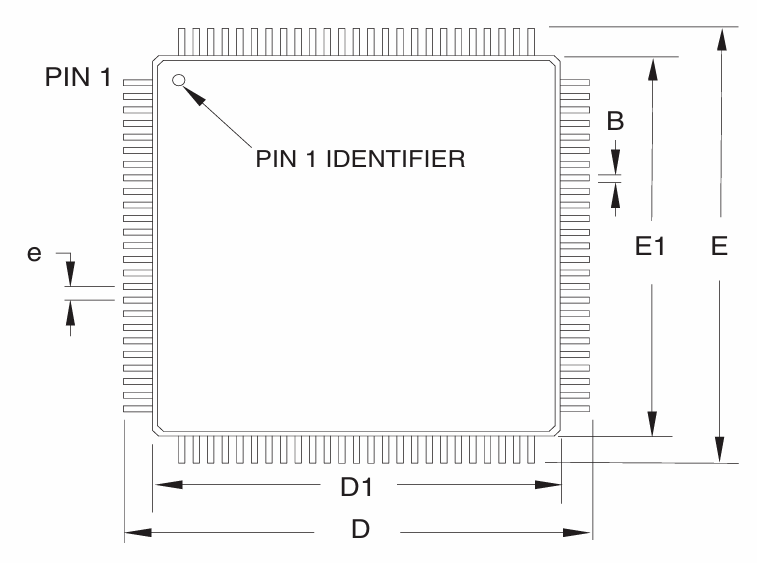

封装信息
ATMEGA2560-16AU 采用 TQFP-100封装(Thin Quad Flat Package,超薄四方扁平封装),100引脚,封装尺寸14mm×14mm,引脚间距0.5mm,高度仅1.0mm.该封装为表面贴装(SMT)型,底部有裸露散热焊盘,与标准PCB焊盘图案完全兼容,适用于SMT回流焊接工艺.
TQFP封装相比DIP有更小的PCB占用面积,同时相比QFN有更好的引脚可视性和焊接可靠性.100个引脚分布在封装四边,每边25个引脚,提供充足的I/O资源.底部中央的大面积裸露焊盘需接地或通过多个过孔连接PCB地平面,以优化芯片散热.
引脚定义(TQFP-100)
ATMEGA2560-16AU的100个引脚分为4组端口(PA~PL)以及其他功能引脚,主要引脚分配如下：
- PA0~PA7(引脚82~89)：8位双向I/O端口A,亦可作为ADC通道8~15(10位逐次逼近型ADC).PA7还可用作ICP3(输入捕获3).
- PB0~PB7(引脚10~17)：8位双向I/O端口B,支持OC0A/OC0B(定时器0 PWM)\OC1A/OC1B/OC1C(定时器1 PWM)\SS(SPI从选择)\SCK(SPI时钟)\MOSI/MISO(SPI数据)等复用功能.
- PC0~PC7(引脚22~29)：8位双向I/O端口C,亦可复用为JTAG接口(TDI\TDO\TMS\TCK),支持边界扫描和在线调试.
- PD0~PD7(引脚32~39)：8位双向I/O端口D,支持INT0~INT3(外部中断)\OC2A/OC2B(定时器2 PWM)\T0/T1(计数器输入)等功能.
- PE0~PE7(引脚1~8)：8位双向I/O端口E,支持UART0(RXD0/TXD0)\UART1(RXD1/TXD1)\ICP1(输入捕获1)等.
- PG0~PG4\PH0~PH7\PJ0~PJ7\PL0~PL7：其他端口组,分别对应UART2/3\SPI1等外设复用功能,具体请参阅官方数据手册引脚分配表.
替代型号
以下替代型号可供参考.如需选用,使用前请验证通信接口\供电电压\内存容量兼容性和软件API差异.
| 型号 | 品牌 | 类型 | 封装 | 核心特点 |
|---|---|---|---|---|
| ATmega2561-16AU | Microchip | 8位AVR / 256KB / 16MHz | TQFP-64 | 64引脚版,内存相同,少量I/O,适合紧凑设计 |
| ATmega1280-16AU | Microchip | 8位AVR / 128KB / 16MHz | TQFP-100 | 128KB Flash,同封装低容量版 |
| AT90CAN128-16AU | Microchip | 8位AVR / CAN / 128KB | TQFP-64 | 内置CAN控制器,车规级替代 |
| ATmega1284P-PU | Microchip | 8位AVR / 128KB / DIP-40 | DIP-40 | DIP封装,适合面包板开发,低成本替代 |
| STM32F407VGT6 | STMicroelectronics | 32位ARM Cortex-M4 / 1MB | LQFP-100 | 32位高性能替代,功能更强大但架构不同 |
| CY8C4245LQI-483 | Infineon | 32位 ARM Cortex-M0 / 32KB | TQFP-32 | 小封装,集成可编程模拟/数字外设 |
| LPC1768FBD100 | NXP | 32位 ARM Cortex-M3 / 512KB | LQFP-100 | 100引脚兼容,32位替代,性能更强 |
选型提示：ATmega2560的核心优势是成熟的开源生态(Arduino Mega平台)和超高的市场保有量.若需更高性能,可考虑32位Cortex-M系列替代,但需重写软件驱动代码.
制造商信息
微芯科技 Microchip Technology Inc.(NASDAQ: MCHP),总部位于美国亚利桑那州钱德勒市,是全球领先的微控制器\模拟芯片和Flash-IP解决方案供应商.Microchip于2016年收购了Atmel,将AVR和SAM两大8位/32位MCU系列纳入麾下,形成了从PIC到AVR\从Cortex-M0到M4的完整MCU产品线.
ATmega系列是Microchip AVR微控制器家族中最成功的通用型产品线,ATmega2560以其256KB Flash\4路UART和100引脚封装成为工业控制\3D打印机(尤其是RepRap/Marlin生态)和大型数据采集系统的标准芯片选择.Arduino社区推出的Arduino Mega 2560开发板以ATmega2560为核心驱动,使其成为全球用户数量最多的开源硬件平台之一,形成了极其丰富的库函数\教程和技术支持资源.
应用领域
常见问题
ATMEGA2560-16AU 主要用于什么场景?
ATMEGA2560-16AU 可根据制造商数据手册中的功能和限制用于相应电子设计.
ATMEGA2560-16AU 可以直接替代其他型号吗?
只有在确认封装\引脚\电气参数以及软件或电路兼容性后才能替代.
最终参数应该在哪里确认?
请以制造商官方数据手册和最新订购资料为最终依据.
免责声明
信息准确性：本页所列技术规格基于Atmega2560官方数据手册.我方努力确保信息准确完整,但因产品改进,规格如有变更,恕不另行通知.设计工程师应在最终设计前验证所有参数.
产品正品保证：我方保证所售产品均为原厂正品,提供完整的物料可追溯性.
技术支持：购前购后均提供免费技术咨询服务.
应用说明：本产品页面仅供参考.是否适合特定应用,应由设计工程师根据实际系统需求自行验证.
ATMEGA2560-16AU 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Microchip Technology
- 封装/外壳:
- 100-TQFP
- 系列:
- AVR® ATmega
- 包装:
- Tray
- 产品状态:
- Active
- 可编程:
- Verified
- 核心处理器:
- AVR
- 速度:
- 16MHz
- 连接性:
- EBI/EMI, I2C, SPI, UART/USART
- 外设:
- Brown-out Detect/Reset, POR, PWM, WDT
- 等级:
- -
- I/O 数量:
- 86
- 程序存储器大小:
- 256KB (128K x 16)
- 核心大小:
- 8-Bit
- 程序存储器类型:
- FLASH
- EEPROM 大小:
- 4K x 8
- 工作温度:
- -40°C ~ 85°C (TA)
- RAM 大小:
- 8K x 8
- 认证:
- -
- 振荡器类型:
- Internal
- 电压 - 供应（Vcc/Vdd）:
- 4.5V ~ 5.5V
- 数据转换器:
- A/D 16x10b
- 安装类型:
- Surface Mount
- 供应商设备封装:
- 分类:
- 微控制器
1. 如何在深圳市富聪科技有限公司上订购ATMEGA2560-16AU?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证ATMEGA2560-16AU来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对ATMEGA2560-16AU进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括ATMEGA2560-16AU在内的产品;我们比任何其他客户都更关注ATMEGA2560-16AU产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. ATMEGA2560-16AU显示的价格和库存准确吗?
ATMEGA2560-16AU的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. ATMEGA2560-16AU的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的ATMEGA2560-16AU出现问题,只有在满足以下所有条件时,我们才接受ATMEGA2560-16AU的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在ATMEGA2560-16AU交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如ATMEGA2560-16AU引脚图\ATMEGA2560-16AU数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
|
|
|
|
| 零件号 | ATMEGA2560-16AU | ATMEGA2560-16AI | ATMEGA2560V-8AI | ATMEGA2560-16AUR | ATMEGA2560V-8AUR |
| 制造商 | Microchip Technology | Microchip Technology | Microchip Technology | Microchip Technology | Microchip Technology |
| 封装/外壳 | 100-TQFP | 100-TQFP | 100-TQFP | 100-TQFP | 100-TQFP |
| 系列 | AVR® ATmega | AVR® ATmega | AVR® ATmega | AVR® ATmega | AVR® ATmega |
| 包装 | Tray | Tray | Tray | Tape & Reel (TR) | Tape & Reel (TR) |
| 产品状态 | Active | Obsolete | Obsolete | Active | Active |
| 可编程 | Verified | Not Verified | Not Verified | Verified | Verified |
| 核心处理器 | AVR | AVR | AVR | AVR | AVR |
| 速度 | 16MHz | 16MHz | 8MHz | 16MHz | 8MHz |
| 连接性 | EBI/EMI, I2C, SPI, UART/USART | EBI/EMI, I2C, SPI, UART/USART | EBI/EMI, I2C, SPI, UART/USART | EBI/EMI, I2C, SPI, UART/USART | EBI/EMI, I2C, SPI, UART/USART |
| 外设 | Brown-out Detect/Reset, POR, PWM, WDT | Brown-out Detect/Reset, POR, PWM, WDT | Brown-out Detect/Reset, POR, PWM, WDT | Brown-out Detect/Reset, POR, PWM, WDT | Brown-out Detect/Reset, POR, PWM, WDT |
| 等级 | - | - | - | - | - |
| I/O 数量 | 86 | 86 | 86 | 86 | 86 |
| 程序存储器大小 | 256KB (128K x 16) | 256KB (128K x 16) | 256KB (128K x 16) | 256KB (128K x 16) | 256KB (128K x 16) |
| 核心大小 | 8-Bit | 8-Bit | 8-Bit | 8-Bit | 8-Bit |
| 程序存储器类型 | FLASH | FLASH | FLASH | FLASH | FLASH |
| EEPROM 大小 | 4K x 8 | 4K x 8 | 4K x 8 | 4K x 8 | 4K x 8 |
| 工作温度 | -40°C ~ 85°C (TA) | -40°C ~ 85°C (TA) | -40°C ~ 85°C (TA) | -40°C ~ 85°C (TA) | -40°C ~ 85°C (TA) |
| RAM 大小 | 8K x 8 | 8K x 8 | 8K x 8 | 8K x 8 | 8K x 8 |
| 认证 | - | - | - | - | - |
| 振荡器类型 | Internal | Internal | Internal | Internal | Internal |
| 电压 - 供应（Vcc/Vdd） | 4.5V ~ 5.5V | 4.5V ~ 5.5V | 1.8V ~ 5.5V | 4.5V ~ 5.5V | 1.8V ~ 5.5V |
| 数据转换器 | A/D 16x10b | A/D 16x10b | A/D 16x10b | A/D 16x10b | A/D 16x10b |
| 安装类型 | Surface Mount | Surface Mount | Surface Mount | Surface Mount | Surface Mount |
| 供应商设备封装 |
ATMEGA2560-16AU 相关信息
- ATMEGA2560-16AU 标签
- 热门搜索
以下零件为热门搜索零件 微控制器.
产品文章
-
VL-2330/HFN Panasonic 可充纽扣电池：应用、选型、替代与采购确认
Panasonic VL-2330/HFN 可充 VL 纽扣电池的应用、充电限制、端子形式、替代风险和采购确认指南。
-
VL-2330/VCN Panasonic 可充纽扣电池：应用、选型、替代与采购确认
Panasonic VL-2330/VCN 可充 VL 纽扣电池的应用、充电限制、端子形式、替代风险和采购确认指南。
-
VL-2020/HFN Panasonic 可充纽扣电池：应用、选型、替代与采购确认
Panasonic VL-2020/HFN 可充 VL 纽扣电池的应用、充电限制、端子形式、替代风险和采购确认指南。
-
VL-2020/VCN Panasonic 可充纽扣电池：应用、选型、替代与采购确认
Panasonic VL-2020/VCN 可充 VL 纽扣电池的应用、充电限制、端子形式、替代风险和采购确认指南。
-
探索AN431AN的特性——ATRG1电压基准集成电路
AN431AN - ATRG1是一款重要的电压基准集成电路（IC），在维持电子电路中稳定电压水平方面发挥着关键作用。它经过精密设计，具备一系列旨在满足各种电气系统需求的特性。电气特性AN431AN - ATRG1的关键特性之一是其高精…
-
揭秘XP1002000 - 05R电子元件的奇妙之处
XP1002000 - 05R是一款电子元件，因其专门的设计和功能而脱颖而出，可满足各种电子系统的需求。独特特性XP1002000 - 05R最显著的特性之一是其阻抗特性。经过精密设计，它具有明确的阻抗值，这对于不同类型电路中的信号…
-
揭秘MMBF170LT1晶体管的奇妙之处
MMBF170LT1是一款卓越的晶体管，在电子元件领域占据了一席之地。这款小巧却强大的器件经过精心设计，能在各种电子电路中展现出色性能。电气特性MMBF170LT1的主要亮点之一是其出色的增益特性。它具有高电流增益，这对于…
-
揭秘MMBF170LT3G晶体管的奇妙之处
MMBF170LT3G是一款高性能晶体管，在电子元件领域脱颖而出。它经过精密设计，具备一系列特性，使其成为众多电子电路中的宝贵元件。电气规格MMBF170LT3G展现出卓越的电流增益特性。它具有相当高的电流增益系数，能够有效…
相关产品
-
ATTINY4-TSHR
Microchip Technology
-
ATTINY10-TSHR
Microchip Technology
-
ATTINY10-TS8R
Microchip Technology
-

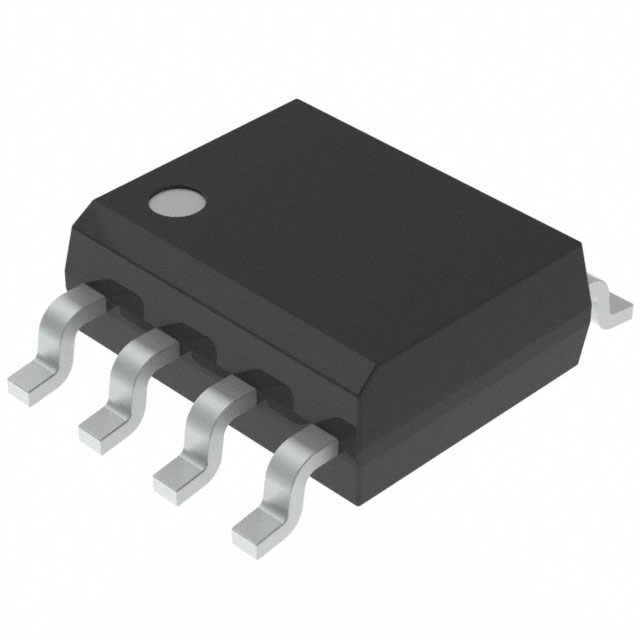

ATTINY202-SSNR
Microchip Technology
-
ATTINY202-SSFR
Microchip Technology
-
ATTINY402-SSNR
Microchip Technology
-

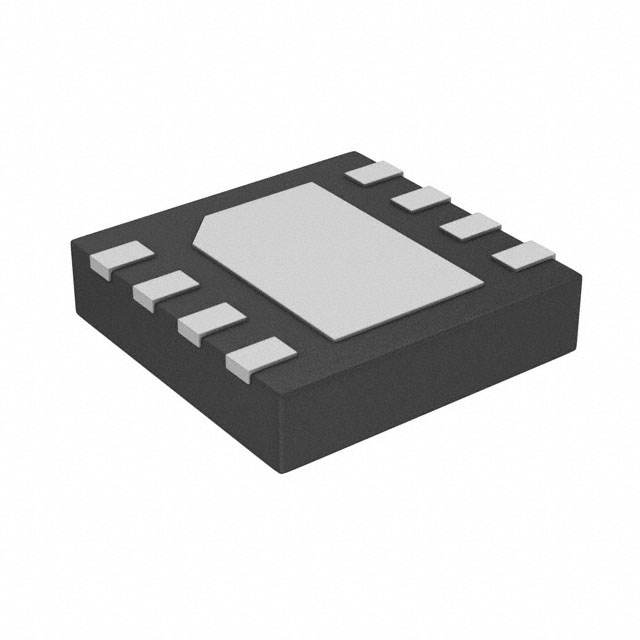

PIC16F15213T-I/MF
Microchip Technology
-
PIC16F15213-E/MF
Microchip Technology
-
PIC10F200T-I/OT
Microchip Technology
-
ATTINY412-SSNR
Microchip Technology
-
PIC10F202T-I/OT
Microchip Technology
-

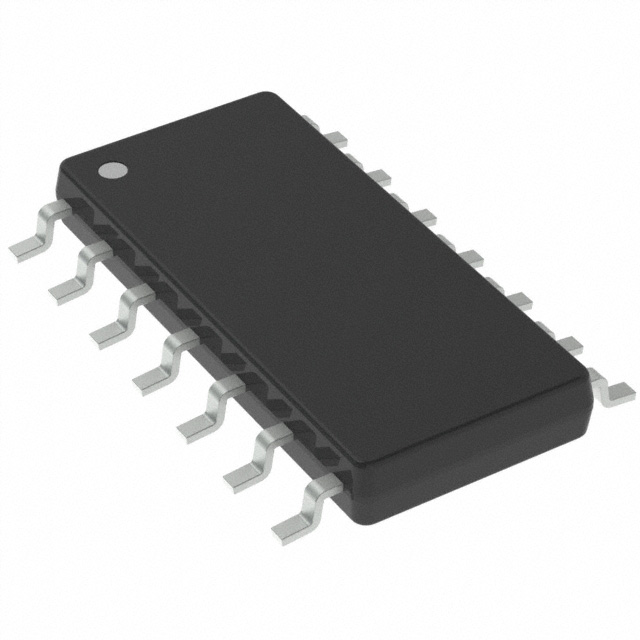

ATTINY404-SSNR
