Analog Devices Inc./Maxim Integrated MAX6369KA+T
- 零件号:
- MAX6369KA+T
- 分类:
- 监控器
- 封装:
- SOT-23-8
- 数据表:
-
MAX6369KA+T.pdf
- 描述:
- IC SUPERVISOR 1 CHANNEL SOT23-8
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:6,698
发送询价，我们会立即回复.
有现货 : 6,698
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对MAX6369KA+T进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
MAX6369KA+T - Maxim MAX6369 引脚可选看门狗定时器,开漏 WDO̅,超时 1 ms–60 s,8 µA,8 引脚 SOT23 | MAX6369
MAX6369KA+T 是 Maxim MAX6369 的无铅编带包装 8 引脚 SOT23 版本,属于一款引脚可选看门狗定时器,用于监控微处理器活动;若 µP 停止对其进行喂狗操作,则在 WDO̅ 上发出信号. 三个逻辑输入(SET0/SET1/SET2)可分别在 1 ms 至 60 s 范围内选择看门狗超时和启动延迟,无需外部元件,也无需上电循环,其中某一组合还可禁用看门狗.MAX6369 具有开漏 WDO̅ 输出. 在小巧的 SOT23 封装中,从 +2.5 V 至 +5.5 V 电源汲取仅 8 µA 电流,适用于嵌入式与工业控制\关键 µP/µC 监控\汽车电子\电信及网络等场景.
产品介绍
Maxim Integrated(现已并入 Analog Devices)推出的 MAX6369–MAX6374 系列为引脚可选看门狗定时器,用于监控微处理器的运行状态.µP 必须在规定时间窗口内翻转看门狗输入(WDI);若未能完成--因程序陷入死循环或崩溃--看门狗即发生超时,WDO̅ 输出产生脉冲,连接至处理器的复位或中断引脚.MAX6369 是采用开漏 WDO̅ 输出的版本.MAX6369KA+T 为符合 RoHS("+")的编带包装("T")8 引脚 SOT23 选项.
其核心特性在于引脚可选性.三个输入--SET0\SET1\SET2--通过将引脚接 GND\VCC 或悬空,分别对看门狗超时周期和初始启动延迟进行编程,每项均可在 1 ms 至 60 s 范围内选择.这意味着时序通过硬件设定,无需外部电阻或电容,且与一次性编程器件不同--无需上电循环即可更改设置.某一 SET 组合可完全禁用看门狗,便于调试.
该器件专为持续上电\低电量消耗的监控场景而设计.供电电流仅为 8 µA,且无需外部元件--时序均在内部实现.启动延迟为系统在上电后提供初始化时间,使看门狗在开始计数前 µP 已完成启动.MAX6369 工作电压范围为 +2.5 V 至 +5.5 V,温度范围覆盖汽车级 -40 °C 至 +125 °C,封装为小巧的 8 引脚 SOT23(KA/V+ 选项通过 AEC-Q100 认证).
专家技术解读
如何设置与喂狗,以及需注意哪些要点?
- 通过 SET0–SET2 设置超时与启动延迟：将三个引脚(接 GND\VCC 或悬空)组合配置,从 1 ms 至 60 s 中选取超时时间和初始启动延迟--所选超时应长于最坏情况下的循环时间,但足够短以捕捉真实死机.专用的 SET 组合可在台架调试时禁用看门狗.
- 在主程序干净代码处喂狗 WDI,勿在 ISR 中：在主程序的不同位置分别将 WDI 拉高和拉低(而非在定时器中断内部),确保卡死的中断服务程序仍能触发看门狗.内部定时器在 WDO̅ 脉冲时复位;注意在第一次喂狗前等待启动延迟结束.
- 开漏 WDO̅ 需要上拉电阻：MAX6369 输出为开漏,需在逻辑电源轨添加上拉电阻(MAX6370 为推挽版本).以 8 µA 且无外部定时元件,该器件对功耗和 BOM 几乎无负担--可始终保持上电状态.
核心优势
SET0/SET1/SET2 在硬件上选择看门狗超时和启动延迟--每项 1 ms 至 60 s--无需任何外部元件.
可通过 SET 引脚动态更改时序,其中一种组合可禁用看门狗以便调试.
仅 8 µA 供电电流,全部时序内置--在电池供电系统中始终上电的成本几乎为零.
开漏 WDO̅ 输出(MAX6370 为推挽),+2.5 至 +5.5 V,-40 至 +125 °C,小巧 8 引脚 SOT23 封装.
规格参数
| 参数 | 数值 | 条件 / 备注 |
|---|---|---|
| 器件类型 | 引脚可选看门狗定时器 | 开漏 WDO̅ |
| 制造商 | Maxim Integrated(Analog Devices) | MAX6369 |
| 看门狗超时 | 1 ms 至 60 s | 引脚可选(SET0–2) |
| 启动延迟 | 1 ms 至 60 s | 引脚可选(SET0–2) |
| WDO̅ 输出 | 开漏(脉冲) | MAX6370 = 推挽 |
| 看门狗禁用 | 支持 | SET2=0,SET1=1,SET0=1 |
| 供电电流 | 8 µA | 低功耗 |
| 供电电压 | +2.5 V 至 +5.5 V | |
| 外部元件 | 无 | 时序内部实现 |
| WDI 最小脉冲宽度 | 100 ns | 看门狗输入 |
| 认证 | AEC-Q100(KA/V+) | 汽车级 |
| 工作温度 | -40 至 +125 °C | |
| 封装 | 8 引脚 SOT23 | 外形编号 21-0078 |
| 订购料号 | MAX6369KA+T | 无铅,编带包装 |
注：本页规格数据来源于 Maxim MAX6369–MAX6374 数据手册.SET0–SET2 对应的具体超时/启动延迟值以数据手册选择表为准;在设计定稿前,请对照最新官方文档核实所有参数.
封装信息
MAX6369KA+T 采用 8 引脚 SOT23(封装外形编号 21-0078)--这一小型表面贴装封装使该无需外部定时元件的看门狗能够紧贴处理器安装,占用极少 PCB 面积.布局简单：将 SET0/SET1/SET2 接至所需超时对应的电平,从 µP 主循环中的干净节点引出 WDI,为开漏 WDO̅ 连接至逻辑电源轨的上拉电阻,并对 VCC 进行旁路滤波.封装图片如下所示.

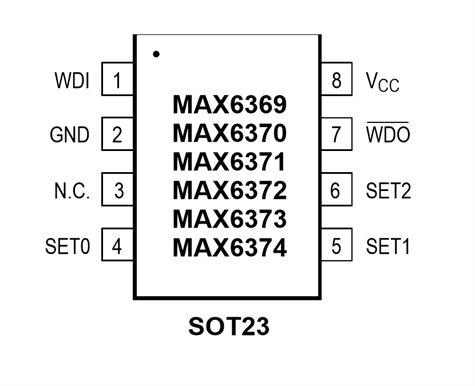

引脚与信号定义
8 引脚 SOT23 包含看门狗输入/输出\三个 SET 输入及电源引脚(依据 MAX6369–MAX6374 数据手册)：
- 引脚 1 - WDI：看门狗输入;µP 必须在超时时间内对其进行电平翻转,否则 WDO̅ 产生脉冲.
- 引脚 2 - GND：接地.
- 引脚 3 - N.C.：无连接;保持悬空.
- 引脚 4 - SET0：Set Zero--与 SET1/SET2 配合选择启动延迟和看门狗超时.
- 引脚 5 - SET1：Set One--超时/启动延迟选择.
- 引脚 6 - SET2：Set Two--超时/启动延迟选择.
- 引脚 7 - WDO̅：看门狗输出(开漏,低电平有效脉冲);需外接上拉电阻.
- 引脚 8 - VCC：电源,+2.5 V 至 +5.5 V;对 GND 进行旁路滤波.
替代及相关型号
在 MAX6369–MAX6374 系列中,各变型号的差异在于输出类型和时序范围--MAX6370 是 MAX6369 的推挽 WDO 版本.相关监控及电源管理器件见下表.
| 料号 | 品牌 | 类型 / 关联 | 封装 | 备注 |
|---|---|---|---|---|
| MAX6368LKA29+T | Maxim | µP 监控器,电池备份 | 8-SOT23 | 复位 + CE 门控 |
| MAX604CSA+T | Maxim | 3.3 V LDO 稳压器 | 8-SO | 配套电源 |
| MAX6071BAUT33+T | Maxim | 3.3 V 精密基准 | 6-SOT23 | 系统基准 |
| MAX6063BEUR+T | Maxim | 3.0 V 电压基准 | SOT23-3 | 基准电压 |
| MAX5921EESA+ | Maxim | -48 V 热插拔控制器 | 8-SO | 电源路径控制 |
选型建议：需要开漏 WDO̅ 的引脚可选看门狗定时器,选 MAX6369;需要推挽输出则选 MAX6370,或根据不同超时范围选择系列中其他成员.搭配监控器(MAX6368)实现复位/电池备份,搭配 LDO(MAX604)和基准(MAX6071/MAX6063)完善系统电源管理.
制造商信息
Maxim Integrated(现已并入 Analog Devices, Inc.(ADI))推出 MAX6369–MAX6374 系列,旨在为设计人员提供一款时序由引脚而非外部元件决定的看门狗--单颗 SOT23 即可覆盖宽范围的超时和启动延迟需求,且无需上电循环即可更改配置.
ADI 负责维护数据手册\SET0–SET2 选择表,以及 WDI 喂狗与布局指导,为稳健的看门狗设计提供完整文档支撑.
应用领域
常见问题
MAX6369KA+T 的功能是什么?
它是一款引脚可选看门狗定时器.微处理器必须在规定时间窗口内翻转 WDI 输入;若停止翻转(死机或崩溃),看门狗即超时,开漏 WDO̅ 产生脉冲以复位 µP.SET0/SET1/SET2 在硬件上选择超时和启动延迟(1 ms 至 60 s).
如何设置超时和启动延迟?
通过三个 SET 引脚(SET0\SET1\SET2),按数据手册选择表将其接 GND\VCC 或悬空.看门狗超时和初始启动延迟均可在 1 ms 至 60 s 范围内选择--在硬件层面完成,无需外部元件,且无需上电循环即可更改.某一组合可禁用看门狗.
WDO 是开漏还是推挽?
MAX6369 的 WDO̅ 输出为开漏,需在逻辑电源轨接上拉电阻.MAX6370 是同款器件的推挽版本.WDO̅ 为低电平有效脉冲,在看门狗超时时置位.
供电电压和封装是什么?
工作电压 +2.5 V 至 +5.5 V,电流仅 8 µA,无需外部定时元件,采用 8 引脚 SOT23(外形编号 21-0078),额定工作温度 -40 °C 至 +125 °C.KA/V+ 选项通过 AEC-Q100 汽车级认证.
免责声明
信息准确性：本页规格数据来源于 Maxim MAX6369–MAX6374 官方数据手册.我们致力于保持信息的准确性与完整性,但参数可能随产品版本更新而变化,设计工程师在最终定稿前应对照最新官方文档核实所有数值.
产品正品保证：我们供应的所有器件均为原厂正品,具备完整的物料溯源记录.
技术支持：售前及售后技术咨询均免费提供.
应用声明：本页内容仅供参考,具体应用的适用性应由设计工程师根据实际系统需求自行确认.
MAX6369KA+T 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Analog Devices Inc./Maxim Integrated
- 系列:
- -
- 封装/外壳:
- SOT-23-8
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 可编程:
- Not Verified
- 类型:
- Watchdog Circuit
- 电压 - 阈值:
- Adjustable/Selectable
- 输出:
- Open Drain or Open Collector
- 复位:
- Active Low
- 复位超时时间:
- Adjustable/Selectable
- 工作温度:
- -40°C ~ 125°C (TA)
- 监控电压数量:
- 1
- 等级:
- -
- 认证:
- -
- 安装类型:
- Surface Mount
- 供应商设备封装:
- SOT-23-8
- 分类:
- 监控器
1. 如何在深圳市富聪科技有限公司上订购MAX6369KA+T?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证MAX6369KA+T来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对MAX6369KA+T进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括MAX6369KA+T在内的产品;我们比任何其他客户都更关注MAX6369KA+T产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. MAX6369KA+T显示的价格和库存准确吗?
MAX6369KA+T的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. MAX6369KA+T的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的MAX6369KA+T出现问题,只有在满足以下所有条件时,我们才接受MAX6369KA+T的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在MAX6369KA+T交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如MAX6369KA+T引脚图\MAX6369KA+T数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
|
|
|
|
| 零件号 | MAX6369KA+T | MAX6369KA/V+T | MAX6369KA-T | MAX6369KA/V+ | MAX6369KA+ |
| 制造商 | Analog Devices Inc./Maxim Integrated | Analog Devices Inc./Maxim Integrated | Analog Devices Inc./Maxim Integrated | Analog Devices Inc./Maxim Integrated | Analog Devices Inc./Maxim Integrated |
| 系列 | - | - | - | - | - |
| 封装/外壳 | SOT-23-8 | SOT-23-8 | SOT-23-8 | SOT-23-8 | SOT-23-8 |
| 包装 | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) | Strip | Strip |
| 产品状态 | Active | Active | Obsolete | Active | Active |
| 可编程 | Not Verified | Not Verified | Not Verified | Not Verified | Not Verified |
| 类型 | Watchdog Circuit | Watchdog Circuit | Watchdog Circuit | Watchdog Circuit | Watchdog Circuit |
| 电压 - 阈值 | Adjustable/Selectable | Adjustable/Selectable | Adjustable/Selectable | Adjustable/Selectable | Adjustable/Selectable |
| 输出 | Open Drain or Open Collector | Open Drain or Open Collector | Open Drain or Open Collector | Open Drain or Open Collector | Open Drain or Open Collector |
| 复位 | Active Low | Active Low | Active Low | Active Low | Active Low |
| 复位超时时间 | Adjustable/Selectable | Adjustable/Selectable | Adjustable/Selectable | Adjustable/Selectable | Adjustable/Selectable |
| 工作温度 | -40°C ~ 125°C (TA) | -40°C ~ 125°C (TA) | -40°C ~ 125°C (TA) | -40°C ~ 125°C (TA) | -40°C ~ 125°C (TA) |
| 监控电压数量 | 1 | 1 | 1 | 1 | 1 |
| 等级 | - | Automotive | - | Automotive | - |
| 认证 | - | AEC-Q100 | - | AEC-Q100 | - |
| 安装类型 | Surface Mount | Surface Mount | Surface Mount | Surface Mount | Surface Mount |
| 供应商设备封装 | SOT-23-8 | SOT-23-8 | SOT-23-8 | SOT-23-8 | SOT-23-8 |
