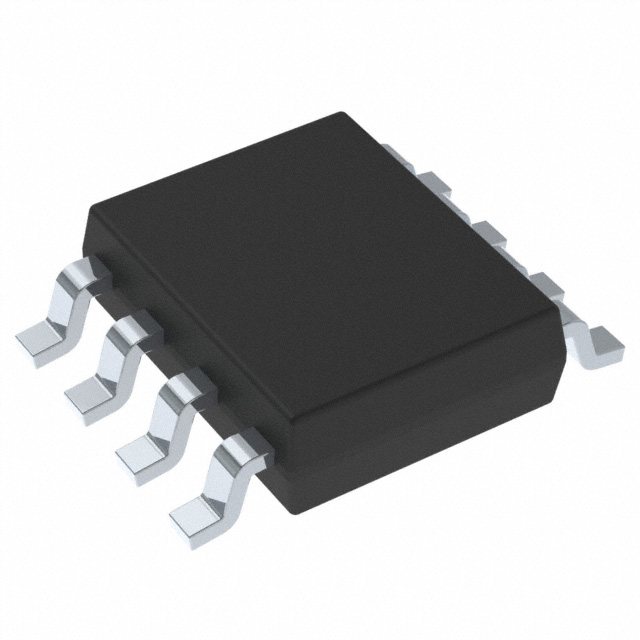

Texas Instruments DRV8872DDARQ1
- 零件号:
- DRV8872DDARQ1
- 制造商:
- Texas Instruments
- 分类:
- 电机驱动器、控制器
- 封装:
- 8-PowerSOIC (0.154", 3.90mm Width)
- 数据表:
-
DRV8872DDARQ1.pdf
- 描述:
- IC MOTOR DRVR UNIPLR 8SO PWRPAD
- 数量:
单价:￥9.675400
总价:￥9.675400
- 支付方式:
- 配送方式:
库存:5,000
发送询价，我们会立即回复.
有现货 : 5,000
| 数量 | 单价 | 总价 |
| 1+ | ￥9.675400 | ￥9.675400 |
| 2500+ | ￥6.911100 | ￥17,277.750000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对DRV8872DDARQ1进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
DRV8872DDARQ1 - TI 单通道H桥电机驱动芯片(3.6A / PWM控制 / 内置保护)
DRV8872DDARQ1 是德州仪器(Texas Instruments)推出的单通道H桥电机驱动芯片,持续驱动电流达 3.6A, 支持PWM速度控制和方向控制,内置过流保护\过温保护和欠压锁定,采用紧凑 HSOP-8 封装,专为DC有刷电机驱动应用而设计.
产品介绍
DRV8872DDARQ1 是TI推出的单通道H桥有刷直流电机驱动芯片,内置功率MOSFET,支持6.5V~45V宽输入电压范围,持续输出电流3.6A,峰值电流可达5A.器件支持PWM调速控制,通过IN1/IN2两个逻辑输入引脚实现电机正转\反转\制动和待机四种工作模式.
DRV8872 内置全面的保护功能：逐周期过流保护(OCP)\热关断(TSD)和欠压锁定(UVLO),确保电机和驱动芯片在异常条件下安全可靠运行.芯片还内置电流感应功能(通过ISENSE引脚),无需外置感应电阻即可实现电流监控.
HSOP-8封装带散热焊盘,可有效散热,适合需要持续输出3.6A大电流的电机驱动应用.器件符合汽车级 AEC-Q100 标准(Q1后缀),适用于汽车车身电子和工业自动化领域.
专家技术洞察
DRV8872 为何是DC有刷电机驱动的理想选择?
- 3.6A大电流驱动能力：内置功率MOSFET(导通电阻仅0.3Ω)实现3.6A持续驱动,无需外置功率器件,简化PCB设计和BOM.逐周期过流保护确保电机和驱动器在堵转时得到保护
- 6.5V~45V宽电压范围：直接覆盖汽车12V/24V系统和工业24V/36V电机应用,无需额外电压转换电路,兼容性强
- PWM调速+四种工作模式：通过IN1/IN2实现正转/反转/制动/待机,支持0~100%占空比PWM调速,可灵活实现速度控制曲线
本页面将产品说明\规格参数\封装信息\应用场景和相关型号集中到统一结构中,便于工程选型和SEO检索.最终设计仍应以官方数据手册为准.
核心优势
内置低导通电阻MOSFET(0.3Ω),3.6A持续输出,峰值5A,无需外置功率器件.
6.5V~45V宽输入范围,直接覆盖汽车12V/24V和工业24V/36V电机系统.
IN1/IN2逻辑输入实现正转/反转/制动/待机,支持0~100% PWM占空比调速.
过流保护(OCP)\热关断(TSD)\欠压锁定(UVLO),确保可靠运行.
详细规格
| 参数 | 数值 | 条件 / 备注 |
|---|---|---|
| 器件类型 | 单通道H桥电机驱动芯片 | DRV887x系列 |
| 制造商 | Texas Instruments | 德州仪器 |
| 输入电压范围 | 6.5V ~ 45V | 绝对最大值 50V |
| 持续输出电流 | 3.6A | 自然散热,TA=25C |
| 峰值输出电流 | 5A | 脉冲式,最大1s |
| 内阻(HS+LS) | 0.3Ω(TYP) | 每个开关管典型值 |
| 逻辑输入 | IN1/IN2 | PWM调速+方向控制 |
| 封装 | HSOP-8 (DDAR) | 带散热焊盘,无铅/RoHS,AEC-Q100 |
| 工作温度 | -40C ~ +125C | 汽车级 AEC-Q100 |
注：详细电气参数请参阅 TI 官方 DRV8872 数据手册.如有变更,恕不另行通知.设计工程师应在最终设计前验证所有参数.
封装信息
DRV8872DDARQ1 采用 HSOP-8(8引脚带散热焊盘封装),引脚间距1.27mm,底部带有大面积散热焊盘,可改善热性能.散热焊盘应焊接在PCB大面积铜区上,配合热过孔实现高效散热.在PCB铜区充足的情况下,可实现持续3.6A驱动.
HSOP-8封装兼具小尺寸和大电流能力,是电机驱动应用的理想选择.封装符合RoHS指令\无铅焊接要求和汽车级AEC-Q100可靠性标准.

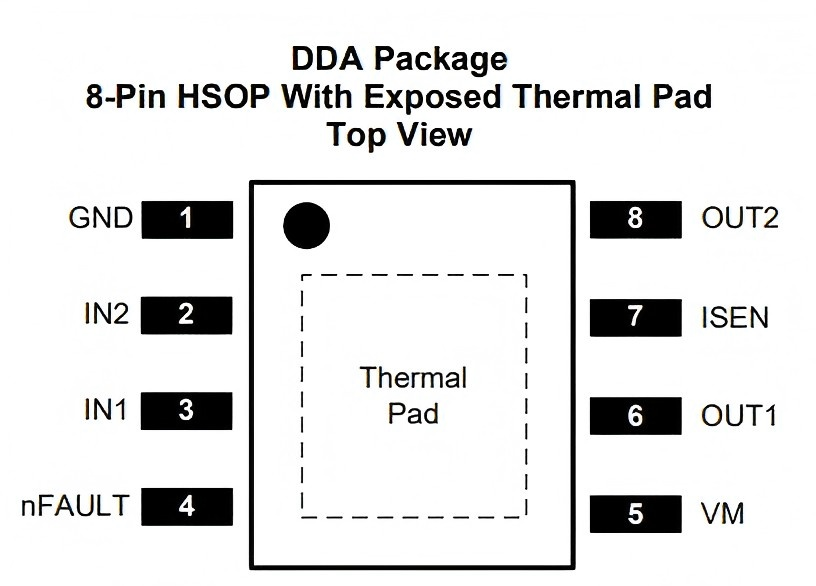

引脚定义(HSOP-8)
DRV8872DDARQ1 HSOP-8封装功能引脚定义：
- 引脚1 - OUT1(电机输出1)：H桥输出1,连接电机端子1.
- 引脚2 - GND(地)：芯片地引脚,应良好接地.
- 引脚3 - VM(电机电源)：电机电源输入,6.5V~45V,需就近放置滤波电容.
- 引脚4 - OUT2(电机输出2)：H桥输出2,连接电机端子2.
- 引脚5 - GND / 散热焊盘：芯片地,底部焊盘为散热焊盘,必须接地且良好焊接.
- 引脚6 - IN1(逻辑输入1)：逻辑输入1,配合IN2控制电机运行模式.
- 引脚7 - IN2(逻辑输入2)：逻辑输入2,配合IN1控制电机运行模式.
- 引脚8 - ISENSE(电流检测)：电流检测输出,可外接检测电阻测量电机电流.
替代型号
以下替代型号可供参考.如需选用,使用前请验证通信接口\供电电压\安全算法兼容性和软件API差异.
| 型号 | 品牌 | 类型 | 封装 | 核心特点 |
|---|---|---|---|---|
| DRV8870DDARQ1 | TI | 单通道H桥驱动 / 6.5V-45V / 3.6A | HSOP-8 | DRV8872简化版,无电流检测引脚 |
| DRV8848DDARQ1 | TI | 双H桥电机驱动 / 4.5V-18V / 2A | HSOP-8 | 双通道,适合两台单极步进电机 |
| TC78H651FNG | Toshiba | 单通道H桥驱动 / 2.5V-15V / 1.8A | SSOP-16 | Toshiba方案,低压应用 |
| L6206PD | ST | 双H桥驱动 / 8V-52V / 2.5A | PowerSO-36 | ST方案,双通道,高电压 |
| MOS6240 | Diodes | 单通道H桥驱动 / 2V-16V / 1.8A | ESOP-8 | Diodes方案,低压低功耗应用 |
制造商信息
德州仪器 Texas Instruments(NASDAQ: TXN),总部位于美国德克萨斯州达拉斯,是全球最大的模拟半导体公司之一.TI 提供完整的电机驱动产品线,从单通道H桥到多通道BLDC驱动器,满足从汽车电子到工业自动化的广泛应用.
TI 在中国设有多个技术支持和本地仓储,可快速响应国内客户的样品和量产需求.
应用领域
常见问题
DRV8872DDARQ1 主要用于什么场景?
DRV8872DDARQ1 可根据制造商数据手册中的功能和限制用于相应电子设计.
DRV8872DDARQ1 可以直接替代其他型号吗?
只有在确认封装\引脚\电气参数以及软件或电路兼容性后才能替代.
最终参数应该在哪里确认?
请以制造商官方数据手册和最新订购资料为最终依据.
免责声明
信息准确性：本页所列技术规格基于 TI 官方数据手册.我方努力确保信息准确完整,但因产品改进,规格如有变更,恕不另行通知.设计工程师应在最终设计前验证所有参数.
产品正品保证：我方保证所售产品均为原厂正品,提供完整的物料可追溯性.
技术支持：购前购后均提供免费技术咨询服务.
应用说明：本产品页面仅供参考.是否适合特定应用,应由设计工程师根据实际系统需求自行验证.
DRV8872DDARQ1 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Texas Instruments
- 系列:
- -
- 封装/外壳:
- 8-PowerSOIC (0.154", 3.90mm Width)
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 电机类型 - 步进:
- Unipolar
- 电机类型 - 交流、直流:
- Brushed DC
- 输出配置:
- Half Bridge (2)
- 接口:
- PWM
- 技术:
- NMOS
- 供应商设备封装:
- 8-SO PowerPad
- 步进分辨率:
- -
- 应用:
- -
- 功能:
- Driver - Fully Integrated, Control and Power Stage
- 电流 - 输出:
- 3.6A
- 电压 - 电源:
- 0V ~ 5.5V
- 安装类型:
- Surface Mount
- 电压 - 负载:
- 6.8V ~ 45V
- 认证:
- AEC-Q100
- 工作温度:
- -40°C ~ 150°C (TJ)
- 等级:
- Automotive
- 分类:
- 电机驱动器、控制器
1. 如何在深圳市富聪科技有限公司上订购DRV8872DDARQ1?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证DRV8872DDARQ1来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对DRV8872DDARQ1进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括DRV8872DDARQ1在内的产品;我们比任何其他客户都更关注DRV8872DDARQ1产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. DRV8872DDARQ1显示的价格和库存准确吗?
DRV8872DDARQ1的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. DRV8872DDARQ1的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的DRV8872DDARQ1出现问题,只有在满足以下所有条件时,我们才接受DRV8872DDARQ1的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在DRV8872DDARQ1交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如DRV8872DDARQ1引脚图\DRV8872DDARQ1数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
| 零件号 | DRV8872DDARQ1 |
| 制造商 | Texas Instruments |
| 系列 | - |
| 封装/外壳 | 8-PowerSOIC (0.154", 3.90mm Width) |
| 包装 | Tape & Reel (TR) |
| 产品状态 | Active |
| 电机类型 - 步进 | Unipolar |
| 电机类型 - 交流、直流 | Brushed DC |
| 输出配置 | Half Bridge (2) |
| 接口 | PWM |
| 技术 | NMOS |
| 供应商设备封装 | 8-SO PowerPad |
| 步进分辨率 | - |
| 应用 | - |
| 功能 | Driver - Fully Integrated, Control and Power Stage |
| 电流 - 输出 | 3.6A |
| 电压 - 电源 | 0V ~ 5.5V |
| 安装类型 | Surface Mount |
| 电压 - 负载 | 6.8V ~ 45V |
| 认证 | AEC-Q100 |
| 工作温度 | -40°C ~ 150°C (TJ) |
| 等级 | Automotive |
