Analog Devices Inc./Maxim Integrated MAX6063BEUR+T
- 零件号:
- MAX6063BEUR+T
- 分类:
- 电压参考
- 封装:
- TO-236-3, SC-59, SOT-23-3
- 数据表:
-
MAX6063BEUR+T.pdf
- 描述:
- IC VREF SERIES 0.4% SOT23-3
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:2,460
发送询价，我们会立即回复.
有现货 : 2,460
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对MAX6063BEUR+T进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
MAX6063BEUR+T - Maxim MAX6063 3.000 V 精密高输出电流串联电压基准,初始精度 0.2%,温度系数 20 ppm/°C,输出电流 5 mA,SOT23-3 | MAX6063
MAX6063BEUR+T 是 Maxim MAX6063(B 级)的无铅编带卷料 SOT23-3 版本,是一款 3.000 V 精密\微功耗\低压差\高输出电流串联电压基准. 它区别于普通 SOT23 基准的关键在于：可驱动最高 5 mA 拉电流 / 2 mA 灌电流的输出,同时仍保持 0.2% 初始精度(B 级)\20 ppm/°C 温度系数以及典型值仅 90 µA 的静态电流. 该器件无需输出电容即可稳定工作,还支持容性负载,在 1 mA 负载下低压差仅 200 mV,输入电压最高达 12.6 V,适用于 ADC\便携式及电池供电系统\笔记本电脑\PDA/GPS/DMM\手机及精密 3 V/5 V 系统.
产品介绍
Maxim Integrated(现已并入 Analog Devices)推出的 MAX6061-MAX6068 系列是一组采用 SOT23 封装的精密串联电压基准,其最突出的特点是：高输出电流.普通低功耗基准最多提供数百微安,而这一系列可直接输出 5 mA 拉电流和 2 mA 灌电流,足以在无需缓冲器的情况下驱动较重的基准负载.MAX6063 是该系列的 3.000 V 规格,型号中的"B"后缀(MAX6063BEUR+T)代表 0.2% 初始精度等级.
该器件采用串联(三端)拓扑,仅消耗负载所需电流,无需通过分流电阻浪费偏置电流.典型静态电流为 90 µA--高于超低功耗基准,但这是换取 5 mA 驱动能力的代价--整个系列覆盖 1.248 V 至 5.000 V(MAX6063 = 3.000 V).精度保持在 0.2% 初始精度\20 ppm/°C 温度范围内,满足 10-12 位转换器对基准的需求.
应用十分简便.该基准支持容性负载且无需输出电容,免去了许多基准补偿电容的选型困扰;其低压差设计在 1 mA 时仅需 200 mV 余量,即可在接近输出电压的输入下稳定产生 3.000 V 基准.宽带噪声与 0.1-10 Hz 低频噪声均较低(MAX6061 的 1.25 V 版本为 13 µVp-p),输入电压最高可达 12.6 V,工作温度范围 -40 °C 至 +85 °C,采用超小型 3 引脚 SOT23 封装.
专家技术解读
高输出电流基准的优势场景及注意事项
- 5 mA 驱动能力省去缓冲器：若基准需要驱动电阻分压链\多个 ADC 基准输入,或负载电流达到毫安级,MAX6063 可直接提供最高 5 mA 拉电流(以及 2 mA 灌电流)--而微安级基准则需要运算放大器缓冲,这不仅多用一颗元器件,还会引入额外误差.
- 根据所需驱动能力权衡 90 µA IQ：90 µA 静态电流是获得大输出电流能力的代价.若负载电流仅为微安级且电池续航至关重要,则较低 IQ 的基准可能更合适;当 5 mA 驱动能力物有所值时,再选择 MAX6063.
- 无需输出电容,但须关注低压差与精度：该器件裸用即可稳定工作,无需补偿电容;但仍需在 3 V 以上保留 200 mV 低压差余量(1 mA 时),OUT 引脚走线应短且直接连至负载,并将 0.2% / 20 ppm 视为转换器基准的精度预算加以管控.
核心优势
高输出电流可直接驱动较重基准负载,无需运算放大器缓冲,微安级基准无法做到这一点.
精准 3.000 V 输出,初始精度 0.2%(B 级),温度系数 20 ppm/°C.
支持容性负载且无需输出电容,减少一颗元器件,无需为补偿方案伤脑筋.
典型静态电流 90 µA,1 mA 时低压差 200 mV,超小型 3 引脚 SOT23 封装.
规格参数
| 参数 | 数值 | 条件 / 备注 |
|---|---|---|
| 器件类型 | 高输出电流串联电压基准 | 精密\微功耗\低压差 |
| 制造商 | Maxim Integrated(Analog Devices) | MAX6063 |
| 输出电压 | 3.000 V | MAX6061-68：1.248 至 5.000 V |
| 初始精度 | 最大 0.2% | B 级 |
| 温度系数 | 最大 20 ppm/°C | |
| 输出拉电流 | 5 mA | 高输出 |
| 输出灌电流 | 2 mA | |
| 静态电流 | 典型值 90 µA | 串联拓扑 |
| 低压差 | 最大 200 mV | 1 mA 负载时 |
| 输出电容 | 无需 | 支持容性负载 |
| 噪声(0.1-10 Hz) | 13 µVp-p | MAX6061(1.25 V) |
| 输入电压 | 约 3.2 V 至 12.6 V | VOUT + 200 mV 至 12.6 V |
| 工作温度 | -40 至 +85 °C | 扩展级(E 级) |
| 封装 | SOT23-3 | 外形图 21-0051 |
| 订货料号 | MAX6063BEUR+T | 无铅,编带卷料 |
注意：以上参数均来自 Maxim MAX6061-MAX6068 数据手册.设计定型前,请务必对照最新官方文档核实所有参数.
封装信息
MAX6063BEUR+T 采用 SOT23-3 封装(3 引脚小外形晶体管封装,外形图 21-0051)--这种超小三引脚封装使高输出电流基准也能适用于便携式或手持设备设计.仅有三个引脚(IN\OUT\GND),布局十分简单：OUT 走线应短而宽以承载最高 5 mA 的驱动电流,IN 引脚对 GND 旁路去耦,器件尽量靠近所参考的转换器或分压网络放置.下方尺寸图给出了完整的机械规格细节.

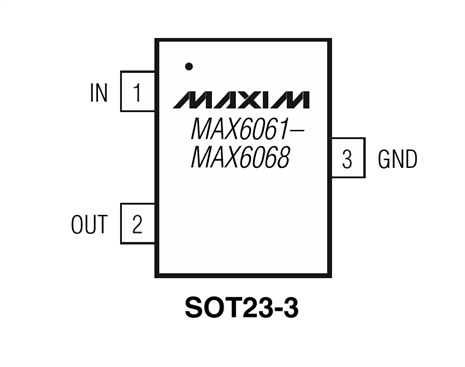

引脚与信号定义
SOT23-3 共有三个引脚--输入\输出和地(参见 MAX6061-MAX6068 数据手册)：
- 引脚 1 - IN：电源输入;约 3.2 V 至 12.6 V.对 GND 旁路去耦.
- 引脚 2 - OUT：基准输出,3.000 V;拉电流 5 mA / 灌电流 2 mA.无需输出电容.
- 引脚 3 - GND：地.
替代型号与相关产品
MAX6061-MAX6068 高输出电流系列中,其他电压等级均与本型号引脚兼容(1.248 V 至 5.000 V).以下 SOT23-3 基准涵盖 Maxim 其他基准系列中相同的 3 V / 2.5 V / 4.096 V / 5 V 电压点--根据设计需求,在输出电压和驱动能力/IQ 之间进行权衡选型.
| 料号 | 品牌 | 输出 / 主要区别 | 封装 | 备注 |
|---|---|---|---|---|
| MAX6003EUR+T | Maxim | 3.000 V,低功耗等级 | SOT23-3 | 同电压,更低 IQ |
| MAX6025AEUR+T | Maxim | 2.5 V 精密基准(15 ppm) | SOT23-3 | 更紧温度系数 |
| MAX6004EUR+T | Maxim | 4.096 V 基准 | SOT23-3 | 更高输出电压 |
| MAX6002EUR+T | Maxim | 2.500 V 基准 | SOT23-3 | 较低输出电压 |
| MAX6005EUR+T | Maxim | 5.000 V 基准 | SOT23-3 | 5 V 满量程 |
选型建议：当基准需要在 3 V 下驱动毫安级电流(5 mA 拉 / 2 mA 灌)时,选择 MAX6063;MAX6061-MAX6068 系列内其他电压(1.248-5.000 V)均引脚兼容.若负载较轻且低 IQ 优先级高于驱动能力,MAX6003(3 V)或精密 MAX6025(2.5 V,15 ppm)可能更合适.
制造商信息
Maxim Integrated(现已并入 Analog Devices, Inc.(ADI))推出 MAX6061-MAX6068 系列,旨在为设计者提供一款既具备精密性能\又能提供电流驱动能力(5 mA 拉电流 / 2 mA 灌电流)的 SOT23 基准,使较重的基准负载无需单独配置缓冲器.
ADI 持续维护该系列的数据手册\精度与温度系数等级,以及稳定性与负载驱动能力的应用指导--正是这些文档,让一颗三引脚 SOT23 成为高输出系统基准的核心.
应用领域
常见问题
MAX6063BEUR+T 的输出电压是多少?
3.000 V,初始精度 0.2%(B 级),温度系数 20 ppm/°C.它是高输出电流 MAX6061-MAX6068 系列的 3 V 型号,该系列覆盖 SOT23-3 封装下 1.248 V 至 5.000 V 的电压范围.
为什么称它为"高输出电流"基准?
它可提供最高 5 mA 拉电流和 2 mA 灌电流--远超典型微功耗基准--因此能够直接驱动较重的基准负载(分压链或多路 ADC 输入),无需单独配置缓冲运算放大器.代价是 90 µA 的静态电流.
它需要输出电容吗?
不需要.MAX6063 无需输出电容即可稳定工作,并支持容性负载,消除了补偿方案的选型困扰,同时节省一颗元器件.1 mA 时低压差仅 200 mV.
它与 MAX6003 或 MAX6025 有何区别?
三者均为 SOT23-3 串联基准.MAX6063(3 V)是高输出电流选择(5 mA),静态电流较高为 90 µA IQ;MAX6003(3 V)静态电流更低,适合轻负载;MAX6025(2.5 V)温度系数更紧为 15 ppm/°C,精度更高.根据驱动能力\电压和温度系数综合选型.
免责声明
信息准确性：本页规格参数均基于 Maxim MAX6061-MAX6068 官方数据手册.我们致力于保持信息准确完整,但参数可能随产品版本更新而变化,设计工程师在设计定型前应对照最新官方文档核实所有数值.
产品正品保证：我们所供应的全部产品均为原厂正品,具备完整的物料可追溯性.
技术支持：售前及售后技术咨询均免费提供.
应用声明：本页内容仅供参考.产品是否适用于特定应用,应由设计工程师根据实际系统需求自行确认.
MAX6063BEUR+T 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Analog Devices Inc./Maxim Integrated
- 封装/外壳:
- TO-236-3, SC-59, SOT-23-3
- 系列:
- -
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 基准类型:
- Series
- 输出类型:
- Fixed
- 电压 - 输出（最大）:
- -
- 电流 - 输出:
- 5 mA
- 容差:
- ±0.4%
- 安装类型:
- Surface Mount
- 温度系数:
- 30ppm/°C
- 噪声 - 0.1Hz 至 10Hz:
- 35µVp-p
- 电压 - 输出（最小/固定）:
- 3V
- 噪声 - 10Hz 至 10kHz:
- 40µVrms
- 电压 - 输入:
- 3.2V ~ 12.6V
- 认证:
- -
- 电流 - 电源:
- 125µA
- 供应商设备封装:
- SOT-23-3
- 等级:
- -
- 电流 - 阴极:
- -
- 工作温度:
- -40°C ~ 85°C (TA)
- 分类:
- 电压参考
1. 如何在深圳市富聪科技有限公司上订购MAX6063BEUR+T?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证MAX6063BEUR+T来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对MAX6063BEUR+T进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括MAX6063BEUR+T在内的产品;我们比任何其他客户都更关注MAX6063BEUR+T产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. MAX6063BEUR+T显示的价格和库存准确吗?
MAX6063BEUR+T的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. MAX6063BEUR+T的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的MAX6063BEUR+T出现问题,只有在满足以下所有条件时,我们才接受MAX6063BEUR+T的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在MAX6063BEUR+T交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如MAX6063BEUR+T引脚图\MAX6063BEUR+T数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
|
 |
| 零件号 | MAX6063BEUR-T | MAX6063BEUR+T | MAX6063BEUR |
| 制造商 | Analog Devices Inc./Maxim Integrated | Analog Devices Inc./Maxim Integrated | Analog Devices Inc./Maxim Integrated |
| 封装/外壳 | TO-236-3, SC-59, SOT-23-3 | TO-236-3, SC-59, SOT-23-3 | TO-236-3, SC-59, SOT-23-3 |
| 系列 | - | - | - |
| 包装 | Tape & Reel (TR) | Tape & Reel (TR) | Bulk |
| 产品状态 | Obsolete | Active | Active |
| 基准类型 | Series | Series | Series |
| 输出类型 | Fixed | Fixed | Fixed |
| 电压 - 输出（最大） | - | - | - |
| 电流 - 输出 | 5 mA | 5 mA | 5 mA |
| 容差 | ±0.4% | ±0.4% | ±0.4% |
| 安装类型 | Surface Mount | Surface Mount | Surface Mount |
| 温度系数 | 30ppm/°C | 30ppm/°C | 30ppm/°C |
| 噪声 - 0.1Hz 至 10Hz | 35µVp-p | 35µVp-p | 35µVp-p |
| 电压 - 输出（最小/固定） | 3V | 3V | 3V |
| 噪声 - 10Hz 至 10kHz | 40µVrms | 40µVrms | 40µVrms |
| 电压 - 输入 | 3.2V ~ 12.6V | 3.2V ~ 12.6V | 3.2V ~ 12.6V |
| 认证 | - | - | - |
| 电流 - 电源 | 125µA | 125µA | 125µA |
| 供应商设备封装 | SOT-23-3 | SOT-23-3 | SOT-23-3 |
| 等级 | - | - | - |
| 电流 - 阴极 | - | - | - |
| 工作温度 | -40°C ~ 85°C (TA) | -40°C ~ 85°C (TA) | -40°C ~ 85°C (TA) |
