MAX6071BAUT33+T - Maxim MAX6071 3.3 V 低噪声高精度串联电压基准,初始精度0.08%,开尔文力/感测连接,6引脚SOT23 | MAX6071
MAX6071BAUT33+T 是Maxim MAX6071(B级,3.3 V)的无铅\编带卷盘 6引脚SOT23 封装版本,是一款低噪声高精度串联电压基准. 该器件将极低的 4.8 µVp-p(0.1-10 Hz)输出噪声与 0.08% 初始精度(B级)以及开尔文力/感测连接(OUTF/OUTS 和 GNDF/GNDS)相结合,可消除PCB走线电阻误差,并配备 EN 引脚\85 dB 纹波抑制比及 ±10 mA 输出驱动能力. 工作电压范围为 2.8 V 至 5.5 V,工作温度范围为 -40 °C 至 +125 °C,适用于高精度工业过程控制\精密仪器仪表\高分辨率ADC/DAC及车规级应用.
产品介绍
Maxim Integrated(现已并入Analog Devices)的 MAX6070/MAX6071 是SOT23基准系列的高端产品：低噪声高精度串联基准,在6引脚封装中实现了仪器级性能.其核心亮点在于噪声极低--在0.1-10 Hz频带(2.5 V时)的1/f电压噪声低至 4.8 µVp-p--并兼具低温度系数.MAX6071 是不含噪声滤波引脚的版本(MAX6070额外增加了一个FILTER引脚);BAUT33 订货代码对应 B级(初始精度0.08%)\3.3 V 输出\6引脚SOT23封装.
使该器件区别于3引脚基准的关键在于其开尔文力/感测引脚配置.输出分布在两个引脚上：OUTF(力)承载负载电流,OUTS(感测)为高阻抗反馈引脚;地线同样分为 GNDF(力)和 GNDS(感测).通过在负载端而非封装处感测电压,基准可消除PCB走线的IR压降,确保精度在使用点得以保证,而非仅在引脚处满足要求.EN 引脚可将器件置于低功耗关断待机状态.
其余特性均为精度而设计.初始精度为 0.08%(B级;A级可达0.04%),低温度系数,60 Hz时 85 dB 纹波抑制比,以及1000小时长期稳定性.拉/灌电流能力 ±10 mA,压差低至 200 mV,静态电流仅 150 µA.供电范围 2.8 V 至 5.5 V,经AEC-Q100认证,工作温度范围覆盖完整的 -40 °C 至 +125 °C,采用6引脚SOT23封装.
专家技术解读
开尔文基准如何连接,其优势体现在哪里?
- 正确连接力/感测引脚对：将OUTF引至负载,并将OUTS从负载节点(而非从封装处的OUTF)引回;GNDF/GNDS与负载地做同样处理.这种开尔文力/感测连接可消除走线电阻误差--当精度优于0.1%的要求必须在远端或大电流负载处得到满足时,这正是选择本器件而非3引脚基准的根本原因.
- 低噪声是另一核心优势：4.8 µVp-p(0.1-10 Hz)噪声适用于16位级高分辨率ADC/DAC,这些场合中基准噪声否则会转化为编码不确定性.若需进一步降低噪声,MAX6070提供了用于外接降噪电容的FILTER引脚;MAX6071则省去该引脚,以实现更简洁的6引脚开尔文布局.
- 充分利用压差裕量和温度范围：在3.3 V基础上预留200 mV压差余量,按数据手册规范对IN和OUTF进行旁路处理,并充分发挥-40 °C 至 +125 °C / AEC-Q100认证的优势,适用于车规级及恶劣工业环境设计.EN引脚可实现干净的低功耗待机控制.
核心优势
极低的0.1-10 Hz输出噪声(2.5 V时)--适用于高分辨率ADC/DAC基准,噪声若过大将直接限制分辨率.
独立的OUTF/OUTS和GNDF/GNDS引脚可消除PCB走线电阻误差,将精度直接传递至负载端,而非仅在引脚处满足要求.
B级0.08%初始精度(3.3 V),纹波抑制比85 dB,拉/灌电流能力±10 mA.
车规级温度范围,通过AEC-Q100认证,配备EN关断引脚,采用6引脚SOT23封装.
规格参数
| 参数 | 数值 | 条件/备注 |
|---|---|---|
| 器件类型 | 低噪声高精度串联电压基准 | 开尔文力/感测连接 |
| 制造商 | Maxim Integrated(Analog Devices) | MAX6071(无FILTER引脚) |
| 输出电压 | 3.3 V | BAUT33;系列范围1.25-5.0 V |
| 初始精度 | 0.08%(B级) | A级 = 0.04% |
| 温度系数 | 最大8 ppm/°C(B级) | A级典型值1.5 ppm/°C |
| 输出噪声 | 4.8 µVp-p | 0.1-10 Hz,2.5 V时 |
| 输出电流 | ±10 mA | 拉/灌电流 |
| 纹波抑制比 | 85 dB | 60 Hz时 |
| 压差 | 200 mV | |
| 静态电流 | 典型值150 µA | |
| 供电电压 | 2.8 V 至 5.5 V | |
| 连接方式 | 开尔文：OUTF/OUTS,GNDF/GNDS | 另含EN关断引脚 |
| 认证资质 | AEC-Q100 | 车规级 |
| 工作温度 | -40 至 +125 °C | |
| 封装 | 6引脚SOT23 | 外形图21-0088 |
| 订货型号 | MAX6071BAUT33+T | 无铅,编带卷盘 |
注：以上参数均来源于Maxim MAX6070/MAX6071官方数据手册.在正式设计定型前,请务必对照最新官方文档核实所有参数.
封装信息

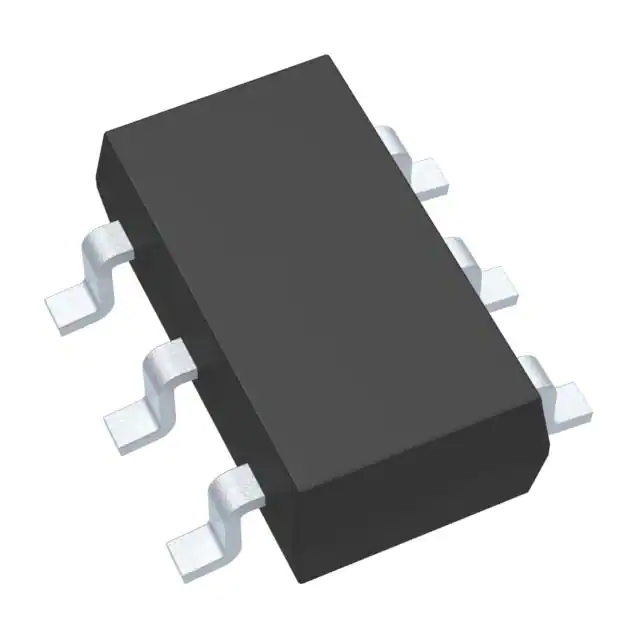

MAX6071BAUT33+T 采用 6引脚SOT23(封装外形图 21-0088)--一种小型贴片封装,其六个引脚承载了3引脚基准所无法实现的开尔文力/感测引脚对.额外引脚的存在正是这款器件的核心价值：在布局时将OUTF和GNDF引至负载,OUTS和GNDS作为感测回路引出,从而确保参考精度在负载端得到保持.按数据手册要求对IN和OUTF进行旁路处理,并使感测走线远离载流路径.封装图如下所示.
引脚及信号定义

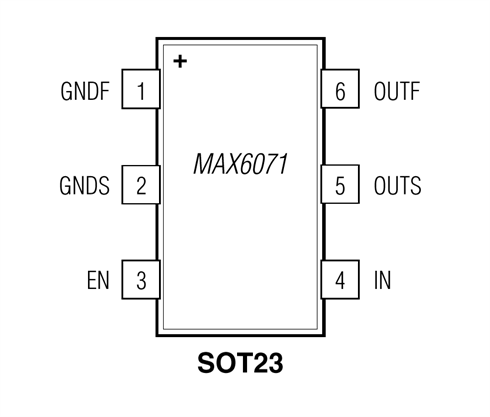

6引脚SOT23封装包含开尔文力/感测引脚对,以及供电和使能引脚(依据MAX6071数据手册;MAX6070在引脚1处有所不同)：
- 引脚1 - GNDF：地力--主地回路连接(承载电流).
- 引脚2 - GNDS：地感测--开尔文连接至负载地,实现精确感测.
- 引脚3 - EN：使能;高电平使能器件,低电平使器件进入低电流关断状态.
- 引脚4 - IN：供电输入,2.8 V 至 5.5 V;用0.1 µF电容对地旁路.
- 引脚5 - OUTS：基准输出感测--从负载端引回的高阻抗开尔文反馈.
- 引脚6 - OUTF：基准输出力--驱动的3.3 V输出;用0.1-10 µF电容对地旁路.
替代及相关型号
MAX6071是Maxim SOT23基准系列中具备低噪声\开尔文连接及车规级认证的旗舰产品.以下为其他相关电压的SOT23串联基准--可根据噪声\精度和连接方式进行选型.
| 型号 | 品牌 | 输出电压/主要区别 | 封装 | 备注 |
|---|---|---|---|---|
| MAX6063BEUR+T | Maxim | 3.0 V 高输出(5 mA) | SOT23-3 | 3引脚,更大驱动电流 |
| MAX6025AEUR+T | Maxim | 2.5 V 精密(15 ppm) | SOT23-3 | 3引脚精密基准 |
| MAX6003EUR+T | Maxim | 3.0 V 低功耗 | SOT23-3 | 同电压等级 |
| MAX6004EUR+T | Maxim | 4.096 V 基准 | SOT23-3 | 较高输出电压 |
| MAX6005EUR+T | Maxim | 5.000 V 基准 | SOT23-3 | 5 V满量程 |
选型建议：当对低噪声(4.8 µVp-p)\开尔文力/感测精度及-40 至 +125 °C / AEC-Q100车规级认证有要求时,选择MAX6071--例如16位ADC基准或车规级精密电源轨.MAX6070在此基础上增加了FILTER引脚以进一步降低噪声.对于较简单的3引脚需求,MAX6063(3 V大驱动)\MAX6025(2.5 V精密)或MAX6003/6004/6005可覆盖其他电压等级.
制造商信息
Maxim Integrated(现已并入 Analog Devices, Inc.(ADI))开发MAX6070/MAX6071,专为追求无妥协SOT23基准的设计而生--低噪声\开尔文连接精度与车规级温度范围兼备,是3引脚基准无法满足系统需求时的理想选择.
ADI持续维护数据手册\开尔文连接及旁路指导\精度与噪声等级规范,以及该系列的AEC-Q100资质文件--这些构成了将本器件用作高分辨率或车规级精密基准的技术依据.
应用场景
常见问题
MAX6071BAUT33+T的输出电压和精度是多少?
输出3.3 V,初始精度0.08%(B级).这是一款低噪声(4.8 µVp-p,0.1-10 Hz)高精度串联基准,采用6引脚SOT23封装,经AEC-Q100认证,工作温度范围-40 至 +125 °C.A级可达0.04%精度.
OUTF/OUTS和GNDF/GNDS引脚的作用是什么?
这些是开尔文力/感测引脚对.OUTF(力)承载输出电流,OUTS(感测)从负载端反馈;GNDF/GNDS对地做同样处理.在负载端感测电压可消除PCB走线电阻误差,使基准精度真正到达负载端,而非仅在封装引脚处满足要求.
MAX6071与MAX6070有何区别?
两者同为低噪声基准,但MAX6070在引脚1处提供FILTER引脚,可外接降噪电容;MAX6071则以GNDF替代该引脚,实现更简洁的6引脚开尔文布局.追求极低噪声时选MAX6070,无需FILTER引脚时选MAX6071.
该器件是否通过车规级认证?
是的.MAX6071通过AEC-Q100认证,工作温度范围-40 °C 至 +125 °C,配备EN关断引脚,±10 mA驱动能力,85 dB纹波抑制比,供电范围2.8 V 至 5.5 V,采用6引脚SOT23封装.
