Analog Devices Inc./Maxim Integrated MAX705EPA+

对比

零件号:: MAX705EPA+

制造商:: Analog Devices Inc./Maxim Integrated

分类:: 监控器

封装:: 8-DIP (0.300", 7.62mm)

数据表:: MAX705EPA+.pdf

描述:: IC SUPERVISOR 1 CHANNEL 8DIP

数量:: 询价单加入询价列表立即购买加入购物车

单价:￥0.000000

总价:￥0.000000

支付方式:

配送方式:

库存:134

发送询价，我们会立即回复.

有现货 : 134

数量	单价	总价
0+	￥0.000000	￥0.000000

立即购买加入购物车

* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.

您也可以对MAX705EPA+进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.

产品详情

MAX705EPA+ - Maxim MAX705 µP 监控电路,8脚塑封 DIP封装,4.65 V 复位,看门狗,电源失效,-40 至 +85 °C | MAX705

MAX705EPA+ 是 Maxim MAX705 微处理器监控电路的无铅\8脚塑封 DIP封装\扩展温度范围(-40 °C 至 +85 °C)版本. "EPA"代码表示采用通孔/插装 DIP封装 的 E 级(工业温度范围)--与贴片封装 MAX705CSA+T 使用相同的四功能 MAX705 芯片,但采用 DIP封装,适用于原型开发\插座安装及高可靠工业板卡. 它提供 4.65 V 复位(低有效 RESET̅,在 V_CC = 1 V 时仍有效),1.6 s 看门狗,1.25 V 电源失效比较器以及带去抖动的手动复位--面向工业控制器\计算机\仪器仪表及关键 µP 监控场合.

产品介绍

Maxim Integrated(现已并入 Analog Devices)推出的 MAX705 是一款低成本微处理器监控电路,将复位\看门狗\电源失效比较器和手动复位四项管理功能集成于单一封装.本型号 MAX705EPA+ 是专为需要通孔/插装 8脚塑封 DIP封装(而非贴片 SO 封装)以及更宽 -40 °C 至 +85 °C 工业温度范围的设计而准备的变体.DIP封装本体适合原型开发\插座安装板卡以及仍偏好通孔焊接工艺的高可靠工业设备.

功能上与完整 MAX705 一致：V_CC 以精密 4.65 V 阈值为基准进行监控,RESET̅(低有效)在上电\断电及欠压时有效,掉电恢复后保持 200 ms,并保证在 V_CC = 1 V 时仍有效,确保电源电压跌落过程中处理器始终维持复位状态.带去抖动的手动复位输入(MR̅)可连接前面板复位按键.

看门狗在 µP 停止在 1.6 s 内翻转 WDI 时拉低 WDO̅,使系统从软件死锁中自动恢复;独立的电源失效比较器(PFI 与 1.25 V 比较,输出 PFO̅)在供电电源下降前及时发出预警,使固件有机会保存状态.E 级温度等级是与商业级 MAX705CSA 的实质区别--功能相同,但通过工业恶劣环境认证,采用可插座化 DIP封装.

专家技术解读

何时应选择 DIP封装 E 级产品?

通孔/插装与插座安装：塑封 DIP封装可直接插入插座,用于现场可更换或原型开发板卡,以及通孔工业组装--而贴片 MAX705CSA 需要不同的工艺.芯片相同\引脚兼容,仅封装形式不同.
-40 °C 至 +85 °C：E 级覆盖工业温度范围,确保监控电路在商业级(0 至 +70 °C)产品无法满足的设备中保持规格内工作.请确认阈值/极性(4.65 V,低有效 RESET̅)与处理器匹配.
与任何 MAX705 相同的四功能连接：RESET̅ 接 µP 复位引脚,WDI/WDO̅ 由主循环干净代码驱动看门狗,PFI/PFO̅ 通过分压器接非稳压母线用于提前预警,MR̅ 接按键.行为与 SO 封装版本完全一致.

核心优势

8脚塑封 DIP封装

通孔/插装 DIP封装,适合原型开发\插座安装及高可靠工业板卡--是 SO 封装 MAX705CSA 的可插座化替代方案.

-40 至 +85 °C(E 级)

工业温度范围--在商业级 0 至 +70 °C 产品无法保证规格的场合仍能正常工作.

4.65 V 复位 + 1.6 s 看门狗

低有效 RESET̅(在 V_CC = 1 V 时有效,200 ms)加上 1.6 s 看门狗,可自动从死锁中恢复.

电源失效比较器 + 手动复位

独立的 1.25 V 电源失效比较器(PFI/PFO̅)以及带去抖动的手动复位输入(MR̅).

规格参数

参数	数值	条件 / 备注
器件类型	µP 监控电路(4 功能)	复位 + 看门狗 + 电源失效 + 手动复位
制造商	Maxim Integrated(Analog Devices)	MAX705
复位阈值	4.65 V	低有效 RESET̅
RESET 有效最低电压	V_CC = 1 V	保证值;200 ms 超时
看门狗超时	1.6 s	WDI / WDO̅
电源失效比较器	1.25 V 阈值	PFI / PFO̅
手动复位	去抖动,低有效	MR̅ 输入
温度等级	E 级：-40 至 +85 °C	工业级(对比 C 级：0 至 +70 °C)
封装	8脚塑封 DIP封装	通孔/插装;封装编号 21-0043
可订购料号	MAX705EPA+	无铅

注：参数值来源于 Maxim MAX705-MAX708/MAX813L 数据手册.DIP封装 E 级 MAX705EPA+ 与 SO 封装 MAX705CSA 共用相同的 MAX705 芯片.在最终定型前,请务必对照最新官方文档核实所有参数值.

封装信息

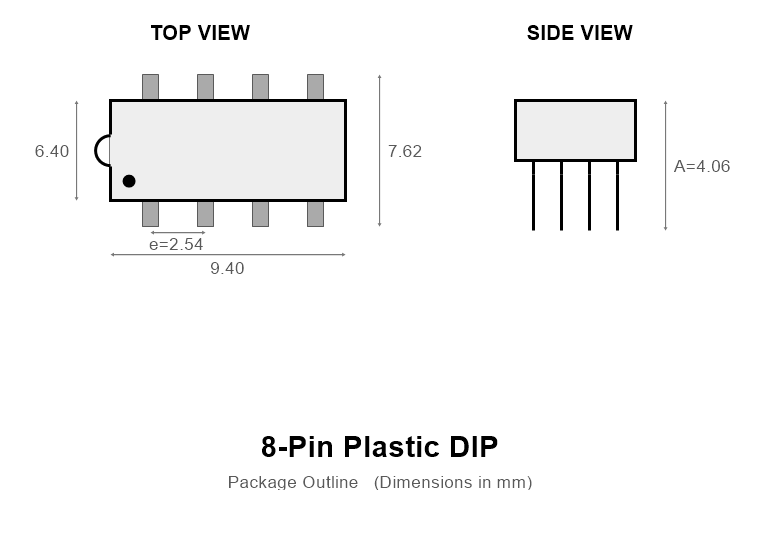

MAX705EPA+ 采用 8脚塑封 DIP封装(通孔/插装双列直插,封装编号 21-0043)--0.3 英寸体宽,可适配标准 DIP 插座.这是与贴片 MAX705CSA 的核心区别：DIP封装专为插座安装\现场可维修或原型开发板卡以及通孔工业组装而选用.将 RESET̅ 连接至 µP,按需连接看门狗与电源失效引脚,并对 V_CC 做好去耦处理.封装图片如下所示.

引脚与信号定义

8脚 DIP封装的引脚排列与 SO 封装相同(依据 MAX705 数据手册)：

引脚 1 - MR̅：手动复位输入(低有效,带去抖动).
引脚 2 - V_CC：电源输入(以 4.65 V 为监控基准).
引脚 3 - GND：地.
引脚 4 - PFI：电源失效比较器输入(与 1.25 V 比较).
引脚 5 - PFO̅：电源失效比较器输出.
引脚 6 - WDI：看门狗输入;须在 1.6 s 内翻转.
引脚 7 - RESET̅：低有效复位输出;在 V_CC = 1 V 时仍有效.
引脚 8 - WDO̅：看门狗输出;看门狗超时时有效.

替代及相关型号

直接贴片等效型号为 MAX705CSA.同系列产品的阈值和极性各有不同;相关监控及电源器件一并列出.

料号	品牌	类型 / 关系	封装	备注
MAX705CSA+T	Maxim	相同 MAX705,SO,C 级	8-SO	贴片版本
MAX6368LKA29+T	Maxim	µP 监控电路,带电池备份	8-SOT23	复位 + CE 门控
MAX6369KA+T	Maxim	引脚可选看门狗	8-SOT23	看门狗替代方案
MAX604CSA+T	Maxim	3.3 V LDO 稳压器	8-SO	逻辑电源
MAX662ACSA+T	Maxim	+12 V 电荷泵	8-SO	Flash V_PP 电源

选型建议：如需通孔/插装 DIP封装\工业 E 级的 MAX705,请选择 MAX705EPA+;贴片场合请选用 MAX705CSA.同系列中,MAX706(无看门狗)\MAX707/MAX708(4.40 V,高有效 RESET)及 MAX813L 覆盖其他阈值/极性选项.

制造商信息

Maxim Integrated(现已并入 Analog Devices, Inc.(ADI))以贴片和通孔/插装两种封装\商业级和工业级两种温度等级提供 MAX705,使这款四功能监控电路同时适用于原型开发\插座安装及高可靠工业设计.

ADI 持续维护该系列的数据手册\封装与温度等级选项以及监控应用指南,为任何构建形式下可靠的 µP 监控设计提供基础支撑.

应用场景

工业控制器

通孔/插装,-40 至 +85 °C

典型应用：通孔工业控制器将 MAX705EPA+ 插入插座以实现现场可替换;E 级温度等级确保复位\看门狗和电源失效功能在工厂 -40 至 +85 °C 的环境中始终保持规格内工作.

计算机

插座安装监控电路

典型应用：计算机或单板系统将 MAX705EPA+ DIP封装插入插座,无需返修即可更换监控电路;在 V_CC 低于 4.65 V 时将 CPU 保持在复位状态,并在死锁时通过看门狗自动恢复.

仪器仪表

电源失效时保存状态

典型应用：仪器通过 PFI 监测非稳压母线;在稳压电源跌落前,PFO̅ 提前向 µP 发出预警,使其有时间保存数据,DIP封装结构也适合可维修的台式仪器.

原型开发与关键 µP 监控

面包板友好型 DIP封装

典型应用：工程师在面包板或插座板上使用 MAX705EPA+ DIP封装进行 µP 设计原型开发,完成复位/看门狗/电源失效监控验证,量产时再切换至 MAX705CSA SO 贴片封装.

常见问题

MAX705EPA+ 与 MAX705CSA+T 有何区别?

两者使用相同的 MAX705 芯片和引脚排列.MAX705EPA+ 为 8脚塑封 DIP封装(通孔/插装),E 级(-40 至 +85 °C);MAX705CSA+T 为 8脚 SO(贴片),C 级(0 至 +70 °C).根据封装形式和温度范围进行选择.

它提供哪些功能?

四项功能：4.65 V 复位(低有效 RESET̅,在 V_CC = 1 V 时有效,200 ms)\1.6 s 看门狗(WDI/WDO̅)\独立的 1.25 V 电源失效比较器(PFI/PFO̅),以及带去抖动的手动复位输入(MR̅).

为何选择 DIP封装?

8脚塑封 DIP封装(封装编号 21-0043)可适配标准插座和通孔板卡,非常适合原型开发\现场可替换模块及高可靠工业组装.贴片量产场合请使用 MAX705CSA SO 版本.

E 级涵盖的温度范围是多少?

-40 °C 至 +85 °C(工业 E 级),对比商业 C 级的 0 °C 至 +70 °C.更宽的温度范围确保监控电路在工业设备中保持规格内工作.

免责声明

信息准确性：本页规格参数基于 Maxim MAX705-MAX708/MAX813L 官方数据手册.我们致力于保持信息的准确性与完整性,但参数可能随产品版本更新而变化,设计工程师在最终定型前应对照最新官方文档核实所有参数值.

产品真实性保证：我们供应的所有元器件均为原厂正品,具备完整的材料可追溯性.

技术支持：售前及售后技术咨询服务均免费提供.

应用声明：本页内容仅供参考.是否适用于特定应用场合,应由设计工程师依据实际系统需求自行确认.
