Maxim Integrated(现已并入 Analog Devices)推出的 MAX7044 是一款低成本 晶体基准锁相环(PLL)VHF/UHF发射器,专为在 300 MHz 至 450 MHz 频率范围内传输 OOK/ASK 数据而设计--这正是大多数短距离遥控及传感器链路所使用的ISM频段.MAX7044AKA+T 是符合 RoHS("+")标准\编带包装("T")的8脚SOT23选项.

其核心特性在于 晶体基准 架构.SAW基发射器存在调制深度浅\频率建立慢\发射频率容差宽以及温度漂移大等问题,而 MAX7044 通过片上PLL参考一枚小型低成本晶体,实现了更大的调制深度\更快的频率建立\更紧的发射频率容差以及更低的温度依赖性--从而使接收机可采用更窄的带宽,以相同功率获得更远的通信距离.

MAX7044 向 50 Ω 负载输出高达 +13 dBm 的功率,支持最高 100 kbps 的数据速率,在 2.7 V 下(50% 占空比)仅需 7.7 mA 电流.快速启动振荡器约 250 µs 即可进入工作状态,这对于电池供电的无钥匙进入(RKE)遥控器和传感器的突发\占空比传输尤为重要.器件在 3 mm x 3 mm 8脚SOT23封装中,工作于单 +2.1 V 至 +3.6 V 供电,温度范围 -40 °C 至 +125 °C.

注意： 以上参数均来源于 Maxim MAX7044 数据手册.在确定设计方案前,请设计工程师务必对照最新官方文档核实所有参数(包括晶体/PLL倍频比例与目标信道的匹配关系).

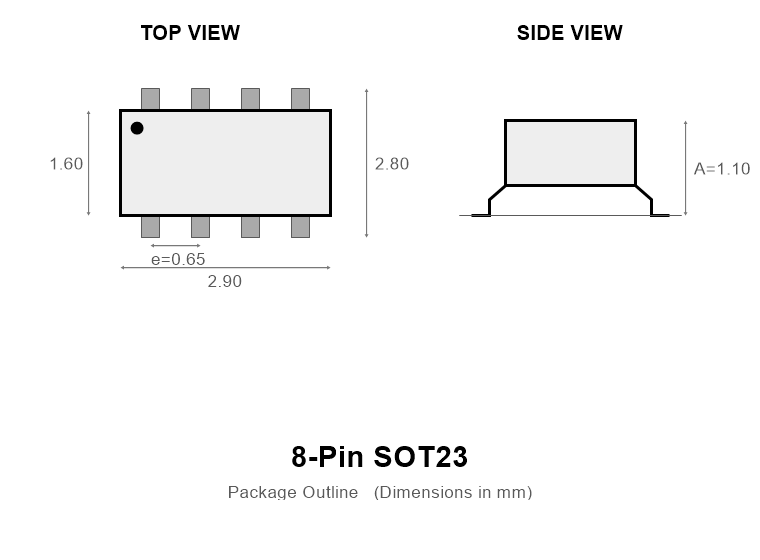

MAX7044AKA+T 采用超小型 8脚SOT23(3 mm x 3 mm)封装--尺寸足够小,适合遥控器按键\胎压传感器模块或紧凑型传感器节点等板面积和高度受限的应用场合.布局时应保持 PAOUT 匹配网络紧凑,PAGND/GND 回路短接以获得干净的输出频谱,同时将晶体放置于 XTAL1/XTAL2 附近.封装外形如下图所示.

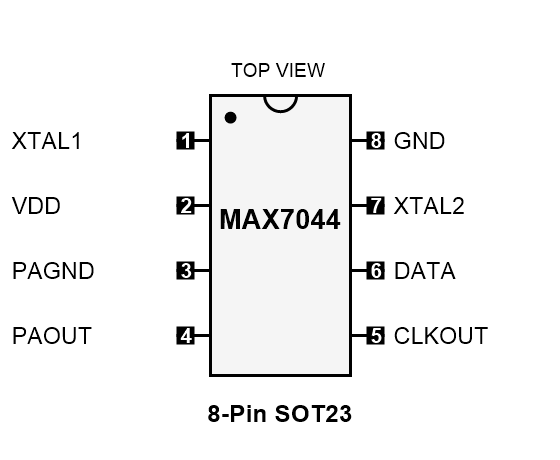

8脚SOT23 包含晶体\电源\功率放大器及数据引脚(依据 MAX7044 数据手册)：

• 引脚 1 - XTAL1： 晶体连接端1(参考振荡器).
• 引脚 2 - VDD： 电源输入,+2.1 V 至 +3.6 V;旁路电容接 GND.
• 引脚 3 - PAGND： 功率放大器地(保持该回路短接).
• 引脚 4 - PAOUT： 功率放大器输出,连接至 50 Ω 天线匹配网络.
• 引脚 5 - CLKOUT： 缓冲时钟输出,用于为编码器/微控制器提供时钟.
• 引脚 6 - DATA： OOK/ASK数据输入(调制比特流).
• 引脚 7 - XTAL2： 晶体连接端2.
• 引脚 8 - GND： 地.

MAX7044 是面向 300-450 MHz 的 +13 dBm 晶体基准ASK调制发射器.以下为常与 MAX7044 共同构成无线节点板的 Maxim 配套器件--涵盖射频链路周边的电源\基准\监控及输入调理电路.

选型建议： 需要在 300-450 MHz 频段实现坚固可靠的晶体基准 +13 dBm OOK/ASK发射时,选择 MAX7044.搭配 MAX604(供电)\MAX6071(基准)\MAX705(MCU监控)和 MAX6816(消抖按键输入),即可构成完整的电池无线遥控或传感器节点方案.

Maxim Integrated(现已并入 Analog Devices, Inc.(ADI))设计了 MAX7044,旨在为短距离OOK/ASK链路提供晶体基准的稳定性,替代SAW谐振器--在SOT23封装中实现更深的调制深度\更紧的频率容差和更优的温度特性.

ADI 持续维护数据手册\PLL/晶体与功率放大器匹配应用指导,以及该系列的监管(ISM频段)说明--为可靠的 300-450 MHz 发射器设计提供基础依据.
