Analog Devices Inc./Maxim Integrated MAX6816EUS+T
- 零件号:
- MAX6816EUS+T
- 分类:
- 专用集成电路（IC）
- 封装:
- TO-253-4, TO-253AA
- 数据表:
-
MAX6816EUS+T.pdf
- 描述:
- IC SWITCH DEBOUNCER SOT143-4
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:13,372
发送询价，我们会立即回复.
有现货 : 13,372
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对MAX6816EUS+T进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
MAX6816EUS+T - Maxim MAX6816 ±15 kV ESD保护单路开关消抖器,6 µA,±25 V输入,4引脚SOT143 | MAX6816
MAX6816EUS+T 是Maxim MAX6816 的无铅编带盘装 4引脚SOT143 版本,是一款 单路CMOS开关消抖器,能将机械开关产生的噪声抖动信号转换为单一\干净的逻辑跳变后送至处理器. 该芯片输入电压耐受 ±25 V,ESD保护等级达 ±15 kV(人体放电模型),开关引线可走板外长线,且无需外部元件--消抖时序由内部产生. 在小巧的SOT143封装中,从 +2.7 V至+5.5 V 电源仅吸取 6 µA 电流,适用于 微处理器开关接口\工业及PC仪器\便携仪器和膜键盘.
产品介绍
Maxim Integrated(现已并入Analog Devices)的 MAX6816/MAX6817/MAX6818 系列是专用 开关消抖器,解决了一个微小而顽固的问题：机械开关或继电器在接触时不会产生干净的电平--它会发生 抖动,产生一连串快速跳变,处理器会将其误读为多次按键.这些器件直接与开关相接,输出 单一消抖 的逻辑跳变.MAX6816 是单路版本(MAX6817为双路,MAX6818为八路);MAX6816EUS+T为符合RoHS("+")\编带盘装("T")的4引脚SOT143封装.
出色的保护特性使开关导线可以任意布线.输入端耐受 ±25 V 电压(超出电源轨范围),并具备 ±15 kV人体放电模型 的ESD保护(以及按IEC 1000-4-2标准的±8 kV接触放电 / ±15 kV空气放电),因此面板上通过长线连接的开关也不会损坏输入端.内部上拉电阻使开关只需连接输入端与地,其余全部由消抖器自动完成.
该器件专为无感集成而设计.由于消抖时序在内部产生,无需外部元件--不必计算RC网络参数,也不必编写固件消抖程序.静态电流仅 6 µA,可长期挂在电池电源上,工作电压范围 +2.7 V至+5.5 V,工作温度 -40 °C至+125 °C(扩展级),封装为四引脚SOT143,是目前最小封装之一.
专家技术解读
专用消抖器相较RC或固件消抖的优势何在?
- 消除RC设计不确定性和固件负担： RC消抖会拉缓边沿(且仍需施密特触发输入);固件消抖则占用处理器资源并增加延迟.MAX6816无需任何外部元件,也不占用CPU周期,即可输出干净\快速的逻辑边沿--在引脚数或代码简洁性有要求时极具价值.
- 充分利用±25 V / ±15 kV坚固特性： 输入端可耐受超出电源轨的电压和15 kV ESD,因此面板按钮通过长线束连接无需额外保护网络.将开关从IN引脚连接到地,内部上拉电阻自动设定空闲电平.
- 注意固定消抖时序： 消抖时序由内部产生,不可调节,请在设计前确认其适合所用开关的抖动时间及需要识别的最快按键速率.若需更多通道,可选用MAX6817(双路)或MAX6818(八路,带三态总线接口).
核心优势
将机械开关的抖动信号转换为单一\干净的逻辑跳变,彻底消除多次误读问题.
输入端耐受±25 V(超出电源轨)并具备±15 kV ESD保护(HBM),开关线路可通过长线走板外.
消抖时序由内部产生,无需RC网络,无需固件程序,不占用CPU周期.
仅需6 µA,工作电压+2.7 V至+5.5 V,4引脚SOT143封装,温度范围-40至+125 °C.
规格参数
| 参数 | 数值 | 条件 / 备注 |
|---|---|---|
| 器件类型 | 单路CMOS开关消抖器 | MAX6817为双路,MAX6818为八路 |
| 制造商 | Maxim Integrated(Analog Devices) | MAX6816 |
| 通道数 | 1(单路) | |
| 输入电压耐受 | ±25 V | 超出电源轨范围 |
| ESD保护 | ±15 kV HBM | ±8 kV接触放电 / ±15 kV空气放电(IEC 1000-4-2) |
| 静态电流 | 6 µA | 低功耗 |
| 供电电压 | +2.7 V至+5.5 V | 单电源供电 |
| 外部元件 | 无 | 内部消抖时序 |
| 输出 | CMOS消抖输出,输入端内部上拉 | |
| 工作温度 | -40至+125 °C | E级(扩展级) |
| 封装 | 4引脚SOT143 | 外形编号21-0052 |
| 可订购料号 | MAX6816EUS+T | 无铅,编带盘装 |
注： 以上数值摘自Maxim MAX6816/MAX6817/MAX6818数据手册.在最终定型设计前,请务必对照最新官方文档核实所有参数(包括内部消抖时序).
封装信息

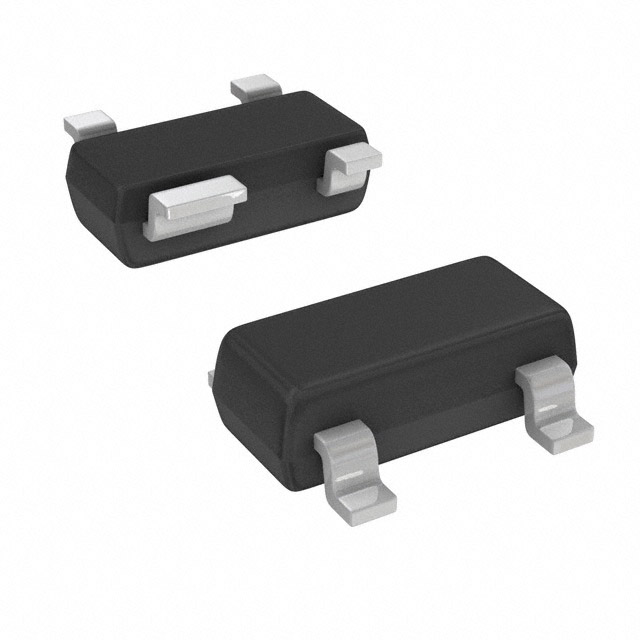

MAX6816EUS+T 采用 4引脚SOT143(封装外形编号 21-0052)--这是目前最小的封装之一,也正是其设计意义所在：无需外部元件的消抖器配合SOT143封装,在开关或连接器旁几乎不占任何PCB面积.四个引脚(GND\IN\OUT\VCC)布局极为简洁：将IN连至开关,OUT连至逻辑输入,并对VCC进行旁路即可.封装图片如下所示.
引脚与信号定义

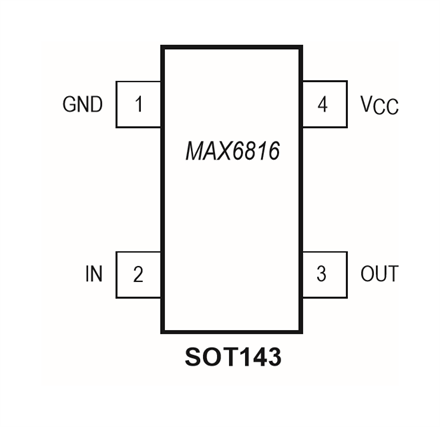

4引脚SOT143包含开关输入\消抖输出\电源和地(依据MAX6816数据手册)：
- 引脚1 - GND： 地.
- 引脚2 - IN： 开关输入;将机械开关从该引脚连接至地(内部上拉电阻设定空闲电平).耐受±25 V,±15 kV ESD保护.
- 引脚3 - OUT： CMOS消抖输出--每次开关闭合仅输出单一干净的逻辑跳变.
- 引脚4 - VCC： 电源,+2.7 V至+5.5 V;对GND进行旁路处理.
替代及相关型号
同系列中,MAX6817(双路)和MAX6818(八路)提供更多通道.下表所列料号为Maxim微处理器系统常用外围器件(监控器\基准源\电源),通常与开关消抖器共用一块电路板.
| 料号 | 品牌 | 类型 / 关联 | 封装 | 备注 |
|---|---|---|---|---|
| MAX6368LKA29+T | Maxim | 微处理器监控器,电池备份 | 8-SOT23 | 系统辅助管理 |
| MAX6369KA+T | Maxim | 看门狗定时器 | 8-SOT23 | 微处理器监控 |
| MAX604CSA+T | Maxim | 3.3 V LDO稳压器 | 8-SO | 逻辑电源 |
| MAX6071BAUT33+T | Maxim | 3.3 V精密基准源 | 6-SOT23 | 系统基准 |
| MAX662ACSA+T | Maxim | +12 V电荷泵 | 8-SO | Flash VPP电源 |
选型建议： 若需单路坚固\零外部元件的开关消抖器且追求最小封装,选择MAX6816;若需两路开关选MAX6817,若需八路(含三态微处理器总线接口)选MAX6818.上述监控器\基准源和电源可完善处理器的支持电路.
制造商信息
Maxim Integrated(现已并入 Analog Devices, Inc.(ADI))推出MAX6816/MAX6817/MAX6818系列,旨在彻底消除读取机械开关时的抖动问题\RC网络和固件负担--这是一款坚固\ESD保护完善的消抖器,可直接置于开关旁边,以极小封装轻松集成.
ADI负责维护该系列器件的数据手册\消抖时序及ESD规格说明,以及开关接口设计指南--这些是实现处理器干净\可靠开关输入的技术基础.
应用场景
常见问题
MAX6816EUS+T的功能是什么?
它是一款单路开关消抖器.机械开关在闭合时会发生抖动,产生一连串跳变;MAX6816将其整理为单一\干净的消抖逻辑边沿后输出给处理器--无需外部RC网络,无需固件消抖程序.
输入端的坚固性如何?
输入端可耐受±25 V电压(超出电源轨范围),并具备±15 kV人体放电模型ESD保护(按IEC 1000-4-2标准：±8 kV接触放电 / ±15 kV空气放电).这使得开关线路无需单独保护网络即可通过长线走板外.
是否需要外部元件?
不需要.消抖时序由内部产生,无需计算RC网络参数.只需将开关从IN连接到地(内部上拉电阻自动设定空闲电平),从OUT获取消抖信号,并对VCC进行旁路即可.静态电流仅6 µA.
如果需要多路开关怎么办?
MAX6816为单路.若需两路开关,选用MAX6817(双路);若需八路,选用MAX6818(八路,带三态输出,可直接与微处理器数据总线接口).三款器件均具备消抖功能和ESD坚固特性.
免责声明
信息准确性： 本页面规格参数基于Maxim MAX6816/MAX6817/MAX6818官方数据手册.我们努力保持信息的准确性和完整性,但参数可能随产品版本更新而变化,设计工程师在最终定型前应对照最新官方文档核实所有数值.
产品正品保证： 我们供应的所有器件均为原厂正品,具备完整的物料可追溯性.
技术支持： 售前及售后技术咨询均免费提供.
应用说明： 本页面仅供参考.具体应用的适用性应由设计工程师根据实际系统需求自行确认.
MAX6816EUS+T 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Analog Devices Inc./Maxim Integrated
- 系列:
- -
- 封装/外壳:
- TO-253-4, TO-253AA
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 可编程:
- Not Verified
- 类型:
- Switch Debouncer
- 安装类型:
- Surface Mount
- 供应商设备封装:
- SOT-143-4
- 等级:
- -
- 认证:
- -
- 应用:
- µP Switch Interfacing
- 分类:
- 专用集成电路（IC）
