MAX6004EUR+T - Maxim MAX6004 4.096 V 低功耗串联电压基准,初始精度 1%,45 µA,低压差 100 mV,SOT23-3 封装 | MAX6004
MAX6004EUR+T 是 Maxim MAX6004 的无铅编带包装(SOT23-3)版本,采用低成本\低功耗\低压差串联电压基准架构,输出 4.096 V. 作为三端串联基准,它仅消耗电路所需的电源电流--最大静态电流 45 µA,相比并联基准无谓浪费的偏置电流极为优越--同时具备 1% 初始精度\最大 100 ppm/°C 温度系数以及在 400 µA 负载下仅 100 mV 低压差. 该器件在 0 至 2.2 nF 任意容性负载下均稳定工作,拉/灌电流可达 45 µA,适用于便携及电池供电设备\笔记本电脑\PDA/GPS/DMM 及手机.
产品介绍
MAX6001-MAX6005 系列由 Maxim Integrated(现已并入 Analog Devices)推出,是一组采用超小型 SOT23-3 封装的低成本串联电压基准.核心优势在于"串联"结构：传统的并联(两端)基准必须通过限流电阻浪费电流,而这些器件的工作方式类似精密三端稳压器,仅从负载汲取所需电流,因此电源电流几乎与输入电压无关.MAX6004 为该系列的 4.096 V 档位(系列涵盖 1.250 V\2.500 V\3.000 V\4.096 V 和 5.000 V).MAX6004EUR+T 为符合 RoHS 要求("+")的编带包装("T")选项.
对于低功耗基准,关键参数一目了然：最大静态电流 45 µA,电源电流随输入电压的变化仅为 0.8 µA/V--几乎不会对电池供电轨造成任何负担.初始精度 1%,最大温度系数 100 ppm/°C,拉/灌电流均可达 45 µA,可为双向拉载节点提供稳定基准.低压差特性出色：在 400 µA 负载下,仅需 100 mV 压差即可稳定输出 4.096 V,因此可在接近输出电压的电源供电.
应用同样便捷.该基准在 0 至 2.2 nF 任意容性负载下均无条件稳定--既不需要输出电容,也不会因该范围内的电容而失稳--消除了许多基准设计中令人头疼的补偿难题.负载调整率为 0.12 µV/µA,宽带噪声为 8 µV/√Hz.MAX6004 的工作温度范围为扩展级 -40 °C 至 +85 °C,输入电压范围约为 4.3 V(VOUT + 200 mV)至 12.6 V.
专家技术解读
串联基准在哪些场景更具优势?设计师应关注哪些要点?
- 电池供电优选串联拓扑：该器件的电流消耗仅为负载电流加上 45 µA 静态电流(而非固定并联偏置电流),平均电流低且几乎与输入无关--在电池寿命至关重要的场合是正确之选.预算时应按 45 µA 加基准负载电流计算,而非按最坏情况的并联限流电阻电流估算.
- 充分利用 CLOAD = 0 至 2.2 nF 稳定范围：该基准在整个电容范围内无条件稳定,输出可悬空,也可增加最多 2.2 nF 用于噪声滤波,而不会引发失稳.添加电容时应保持在规定窗口内,并缩短输出走线至被引用负载的距离.
- 注意低压差与精度档位：在 4.096 V 以上至少预留 100 mV 低压差(对应 400 µA 负载),据此确定最小输入电压.1% 初始精度与 100 ppm/°C 温度系数适用于通用 ADC/DAC 基准;若精度预算更严,可进行校准或选用更高精度基准.
核心优势
三端串联基准,精确输出 4.096 V,仅消耗负载所需电流,不像并联基准那样浪费功率.
最大静态电流 45 µA,电源变化量仅 0.8 µA/V--接入电池供电轨几乎不产生额外负担.
400 µA 负载下仅需 100 mV 压差即可稳压;初始精度 1%,最大温度系数 100 ppm/°C.
在 0 至 2.2 nF 任意容性负载下无条件稳定,拉/灌电流 45 µA,采用超小型 SOT23-3 封装.
规格参数
| 参数 | 数值 | 条件 / 备注 |
|---|---|---|
| 器件类型 | 串联电压基准 | 低成本\低功耗\低压差 |
| 制造商 | Maxim Integrated(Analog Devices) | MAX6004 |
| 输出电压 | 4.096 V | MAX6001-05：1.25/2.5/3.0/4.096/5.0 V |
| 初始精度 | 1% | |
| 温度系数 | 100 ppm/°C 最大值 | |
| 静态电流 | 45 µA 最大值 | 串联拓扑 |
| 电源电流变化量 | 0.8 µA/V | 随 VIN 变化 |
| 输出拉/灌电流 | 45 µA | 双向 |
| 低压差 | 100 mV | 400 µA 负载 |
| 负载调整率 | 0.12 µV/µA | |
| 输出噪声 | 8 µV/√Hz | 线噪声 |
| 容性负载稳定性 | CLOAD = 0 至 2.2 nF | 无条件稳定 |
| 输入电压 | 约 4.3 V 至 12.6 V | VOUT + 200 mV 至 12.6 V |
| 工作温度 | -40 至 +85 °C | 扩展级(E 级) |
| 封装 | SOT23-3 | 外形图 21-0051 |
| 可订购料号 | MAX6004EUR+T | 无铅,编带包装 |
注：以上数值均取自 Maxim MAX6001-MAX6005 数据手册.在设计定稿前,请务必对照最新官方文档核实所有参数.
封装信息

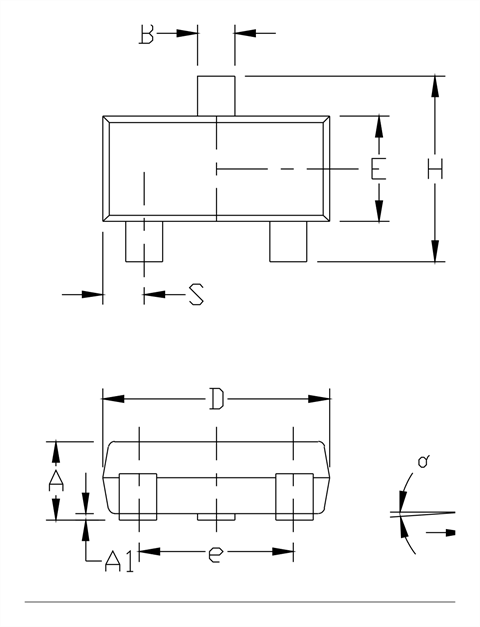

MAX6004EUR+T 采用 SOT23-3 封装(3 引脚小外形晶体管封装,外形图编号 21-0051)--这种超小型三引脚封装使板级电压基准几乎不占用任何空间,非常适合其所针对的便携及电池供电产品.仅三个引脚(IN\OUT\GND),布局简洁：保持 OUT 走线至被引用电路的距离尽可能短,对 IN 进行旁路去耦,并将 0-2.2 nF 输出电容(如需添加)就近放置于引脚旁.以下尺寸图提供完整的机械细节.

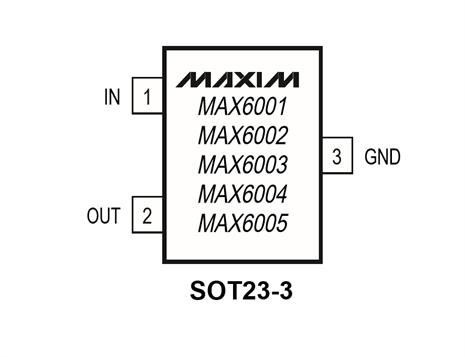

引脚与信号定义
SOT23-3 共三个引脚--输入\输出和地(参见 MAX6001-MAX6005 数据手册)：
- Pin 1 - IN：电源输入;约 4.3 V 至 12.6 V,对 GND 进行旁路去耦.
- Pin 2 - OUT：基准输出,4.096 V;拉/灌电流 45 µA,在 0-2.2 nF 下稳定.
- Pin 3 - GND：地.
替代及相关型号
最接近的替代选项是同系列不同电压档位--除输出电压外完全相同--以及 Maxim 其他 SOT23 串联基准.替换前请将输出电压与目标 ADC/DAC 满量程进行匹配.
| 料号 | 品牌 | 输出 / 主要差异 | 封装 | 备注 |
|---|---|---|---|---|
| MAX6001EUR+T | Maxim | 同系列,1.250 V | SOT23-3 | 较低基准电压 |
| MAX6002EUR+T | Maxim | 同系列,2.500 V | SOT23-3 | 常用 ADC 基准 |
| MAX6003EUR+T | Maxim | 同系列,3.000 V | SOT23-3 | 3 V 系统 |
| MAX6005EUR+T | Maxim | 同系列,5.000 V | SOT23-3 | 5 V 满量程 |
| MAX6025AEUR+T | Maxim | 2.5 V 高精度基准 | SOT23-3 | 更严精度 |
选型建议：需要 4.096 V 串联电压基准时,优选 MAX6004;如需其他输出电压,可在系列内切换至 MAX6001(1.25 V)\MAX6002(2.5 V)\MAX6003(3.0 V)或 MAX6005(5.0 V)--引脚及特性完全兼容.若需优于 1% 的更高初始精度,则选用 MAX6025 系列.
制造商信息
Maxim Integrated(现已并入 Analog Devices, Inc.(ADI))推出 MAX6001-MAX6005 系列,旨在为成本敏感\空间受限的便携设计带来串联基准的效率优势--一款不浪费并联偏置电流\可封装于 SOT23-3 中的精密基准.
ADI 持续维护该系列的数据手册\精度与温度系数档位,以及稳定性与旁路指导说明--正是这些文档将一个三引脚 SOT23 变为可靠的系统电压基准.
应用场景
常见问题
MAX6004EUR+T 的输出电压是多少?
4.096 V.它是 MAX6001-MAX6005 系列的 4.096 V 档位,该系列还提供 1.250 V(MAX6001)\2.500 V(MAX6002)\3.000 V(MAX6003)和 5.000 V(MAX6005)--均采用 SOT23-3 封装,引脚与特性完全兼容.
什么是串联电压基准?它有什么优势?
串联(三端)基准的工作方式类似精密稳压器,仅消耗负载所需电流,而并联基准则需通过电阻浪费偏置电流.因此 MAX6004 的 45 µA 静态电流和 0.8 µA/V 电源变化量使其成为电池供电设计的理想选择.
是否需要输出电容?
不需要.MAX6004 在 0 至 2.2 nF 任意容性负载下无条件稳定,不需要输出电容,该范围内有电容也不会失稳.若需要滤噪,可添加最多 2.2 nF 电容.
输入电压范围和低压差是多少?
输入电压范围约为 4.3 V(VOUT + 200 mV)至 12.6 V,在 400 µA 负载下低压差仅 100 mV--因此可在接近输出电压的电源下稳定输出 4.096 V,工作于 SOT23-3 封装,温度范围 -40 °C 至 +85 °C.
