Analog Devices Inc./Maxim Integrated MAX6025AEUR+T
- 零件号:
- MAX6025AEUR+T
- 分类:
- 电压参考
- 封装:
- TO-236-3, SC-59, SOT-23-3
- 数据表:
-
MAX6025AEUR+T.pdf
- 描述:
- IC VREF SERIES 0.2% SOT23-3
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:2,609
发送询价，我们会立即回复.
有现货 : 2,609
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对MAX6025AEUR+T进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
MAX6025AEUR+T - Maxim MAX6025 2.500 V 精密串联电压基准,初始精度 0.2%,温度系数 15 ppm/°C,±500 µA,SOT23-3 | MAX6025
MAX6025AEUR+T 是 Maxim MAX6025(A 级)的无铅编带盘装 SOT23-3 版本,是一款 2.500 V 精密\低功耗\低压差精密串联电压基准. A 级将初始精度收紧至 0.2%,最大温度系数收紧至 15 ppm/°C--比通用基准高出一个精度等级--同时静态电流仅 35 µA,拉/灌电流可达 ±500 µA. 凭借曲率校正与激光修调薄膜电阻技术,该器件在 500 µA 负载下压差仅 100 mV,可稳定驱动 0 至 2.2 nF 的任意容性负载,适用于手持设备\数据采集系统\工业过程控制及电池供电设备.
产品介绍
Maxim Integrated(现已并入 Analog Devices)推出的 MAX6012-MAX6050 系列是一组封装于 SOT23-3 的精密串联电压基准,是 Maxim 通用 SOT23 基准的高精度版本.该系列采用曲率校正与激光修调薄膜电阻技术,以维持严格的初始容差与低温度系数.MAX6025 对应 2.500 V 输出等级--天然适合作为 ADC/DAC 满量程基准--型号中的"A"后缀(MAX6025AEUR+T)代表 0.2% 初始精度\15 ppm/°C 等级.
该器件为串联基准,而非并联(分流)结构：类似精密微功耗稳压器,其电源电流几乎不随输入电压变化,无多余的偏置电流浪费.最大静态电流仅 35 µA,供电电流变化量为 0.8 µA/V;但与静态电流 45 µA 的通用基准不同,MAX6025 可双向拉/灌最高 ±500 µA,能在负载双向流经基准节点时维持稳定输出.
高精度之外,应用同样简便.基准在 0 至 2.2 nF 的任意容性负载下均无条件稳定--无需输出电容,该范围内的电容也不会引起振荡.500 µA 负载下压差为 100 mV,负载调整率为 0.12 µV/µA,输出噪声为 8 µV/√Hz.上电后 30 µs 至 220 µs 内即可稳定至 0.1% 以内;在 -40 °C 至 +85 °C 范围内,工作电压为 2.7 V 至 12.6 V--全部集成于三引脚 SOT23-3 中.
专家技术解读
何时值得选用精密 A 级,设计者应重点关注哪些参数?
- 将精度等级与转换器匹配：0.2% 初始精度与 15 ppm/°C 适配 10～12 位 ADC/DAC,而 1% / 100 ppm 的通用基准将主导误差预算.若转换器为 8 位或具备自校准功能,低价等级或许已足够;对于需要精密 2.5 V 满量程的场合,MAX6025A 物有所值.
- 充分利用 ±500 µA 拉/灌电流能力：该器件可双向拉/灌最高 500 µA,因此即便在参考节点双向流通电流(如分压抽头\力/感对)的场合也能维持调整,优于仅能拉电流的基准.仍需将负载维持在该窗口内.
- 利用 0～2.2 nF 稳定性与低压差特性：无强制输出电容可简化布局;如有噪声滤波需求,可添加最多 2.2 nF 电容.在 2.5 V 以上保留 100 mV 的压差裕量(500 µA 时),OUT 走线尽量短接至转换器基准引脚,并在 IN 引脚处就近旁路.
核心优势
2.500 V 输出,A 级初始精度 0.2%--比通用 1% 基准高一个精度等级,是理想的 ADC/DAC 满量程基准.
曲率校正与激光修调薄膜电阻确保在 -40 至 +85 °C 范围内最大温度系数不超过 15 ppm/°C.
串联拓扑静态电流仅 35 µA,同时支持双向拉/灌最高 ±500 µA,在双向负载下维持节点稳定.
在 0 至 2.2 nF 的任意容性负载下无条件稳定,500 µA 时压差 100 mV,封装微小 SOT23-3.
规格参数
| 参数 | 数值 | 条件 / 备注 |
|---|---|---|
| 器件类型 | 精密串联电压基准 | 曲率校正,激光修调 |
| 制造商 | Maxim Integrated(Analog Devices) | MAX6025 |
| 输出电压 | 2.500 V | MAX6012-50：1.247 至 5.000 V |
| 初始精度 | 0.2% 最大值 | A 级 |
| 温度系数 | 15 ppm/°C 最大值 | |
| 静态电流 | 35 µA 最大值 | 串联拓扑 |
| 供电电流变化量 | 0.8 µA/V | 对 VIN |
| 输出拉/灌电流 | ±500 µA | 双向 |
| 压差 | 100 mV | 500 µA 负载时 |
| 负载调整率 | 0.12 µV/µA | |
| 输出噪声 | 8 µV/√Hz | |
| 容性负载稳定性 | CLOAD = 0 至 2.2 nF | 无条件稳定 |
| 输入电压 | 2.7 V 至 12.6 V | VOUT + 200 mV 至 12.6 V |
| 工作温度 | -40 至 +85 °C | 扩展级(E 级) |
| 封装 | SOT23-3 | 外形编号 21-0051 |
| 可订购料号 | MAX6025AEUR+T | 无铅,编带盘装 |
说明：上述数值来源于 Maxim MAX6012-MAX6050 数据手册.在确定设计方案前,请务必对照最新官方文档核实所有参数.
封装信息
MAX6025AEUR+T 采用 SOT23-3 封装(3 引脚小外形晶体管封装,外形编号 21-0051)--这一微型三引脚封装使精密基准能够适配手持设备与电池供电设计的空间要求.仅有三个引脚(IN\OUT\GND),布局极为简洁：OUT 走线尽量短接至所驱动的转换器基准引脚,IN 引脚就近旁路,0～2.2 nF 输出电容(如需添加)紧靠引脚放置.下方尺寸图给出完整的机械规格.

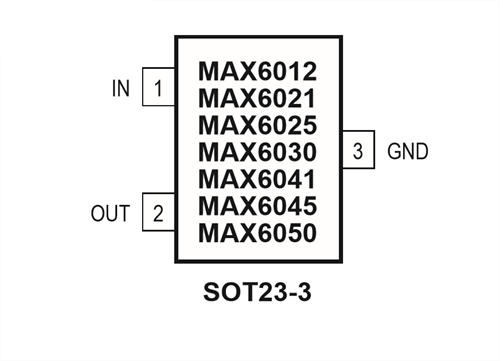

引脚与信号定义
SOT23-3 共三个引脚--输入\输出与地(依据 MAX6012-MAX6050 数据手册)：
- 引脚 1 - IN：电源输入;2.7 V 至 12.6 V.旁路至 GND.
- 引脚 2 - OUT：基准输出,2.500 V;拉/灌电流 ±500 µA.在 0～2.2 nF 下稳定.
- 引脚 3 - GND：地.
替代与相关型号
最接近的替代选项为同封装 SOT23-3 串联基准,按输出电压区分.MAX6025 属于精密级(0.2% / 15 ppm);下表中的 MAX6001-MAX6005 为同封装\同引脚排列的通用级(1% / 100 ppm)产品.
| 料号 | 品牌 | 输出 / 等级 | 封装 | 备注 |
|---|---|---|---|---|
| MAX6002EUR+T | Maxim | 2.500 V,通用级 | SOT23-3 | 相同电压,1% 等级 |
| MAX6004EUR+T | Maxim | 4.096 V,通用级 | SOT23-3 | 较高输出 |
| MAX6001EUR+T | Maxim | 1.250 V,通用级 | SOT23-3 | 较低输出 |
| MAX6003EUR+T | Maxim | 3.000 V,通用级 | SOT23-3 | 3 V 系统 |
| MAX6005EUR+T | Maxim | 5.000 V,通用级 | SOT23-3 | 5 V 满量程 |
选型建议：需要精密 2.5 V 基准(0.2% / 15 ppm)时选 MAX6025A;在同一 MAX6012-MAX6050 精密系列中,亦可选其他输出电压(1.247 V 至 5.000 V).若 1% / 100 ppm 已满足需求,MAX6002 提供相同的 2.5 V 低价等级,MAX6001/6003/6004/6005 覆盖其他电压.
制造商信息
Maxim Integrated(现已并入 Analog Devices, Inc.(ADI))推出 MAX6012-MAX6050 系列,旨在将精密基准的核心性能--曲率校正\激光修调薄膜电阻\0.2% 精度与 15 ppm/°C 温度系数--带入对空间与功耗要求苛刻的 SOT23-3 应用场景.
ADI 持续维护该系列的数据手册\精度与温度系数等级,以及稳定性与上电特性指导--正是这份技术文档,将一颗三引脚 SOT23 芯片转化为手持与工业设计中值得信赖的精密 ADC/DAC 基准.
典型应用
常见问题
MAX6025AEUR+T 的输出电压与精度如何?
输出 2.500 V,初始精度 0.2%,最大温度系数 15 ppm/°C("A"级).该器件是精密 MAX6012-MAX6050 系列中的 2.5 V 成员,系列覆盖 SOT23-3 封装 1.247 V 至 5.000 V 输出.
MAX6025 与 MAX6002 有何区别?
两者均为 2.500 V SOT23-3 串联基准,但 MAX6025A 为精密级(0.2% / 15 ppm/°C),MAX6002 为通用级(1% / 100 ppm/°C).MAX6025 还支持双向拉/灌 ±500 µA.当转换器分辨率要求更严格的基准精度时,选 MAX6025.
它是否支持拉/灌电流?
支持--双向均可达 ±500 µA,无论负载从 OUT 引脚拉出还是灌入电流,均能维持基准节点稳定.串联拓扑的静态电流仅 35 µA.
它是否需要输出电容?
不需要.MAX6025 在 0 至 2.2 nF 的任意容性负载下均无条件稳定,无需输出电容,该范围内的电容也不会导致不稳定.500 µA 负载时压差 100 mV,SOT23-3 封装,工作温度 -40 至 +85 °C.
免责声明
信息准确性：本页规格参数来源于 Maxim MAX6012-MAX6050 官方数据手册.我们致力于保持信息的准确性与完整性,但产品修订可能导致参数变更,设计工程师在定稿前应对照最新官方文档核实所有数值.
产品正品保证：我们供应的所有元器件均为原厂正品,具备完整的物料可追溯性.
技术支持：售前及售后技术咨询均免费提供.
应用声明：本页内容仅供参考,具体应用适用性应由设计工程师依据实际系统需求自行确认.
MAX6025AEUR+T 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Analog Devices Inc./Maxim Integrated
- 封装/外壳:
- TO-236-3, SC-59, SOT-23-3
- 系列:
- -
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 基准类型:
- Series
- 输出类型:
- Fixed
- 电压 - 输出（最大）:
- -
- 电流 - 输出:
- 500 µA
- 容差:
- ±0.2%
- 安装类型:
- Surface Mount
- 温度系数:
- 20ppm/°C
- 噪声 - 0.1Hz 至 10Hz:
- 50µVp-p
- 电压 - 输出（最小/固定）:
- 2.5V
- 噪声 - 10Hz 至 10kHz:
- 125µVrms
- 电压 - 输入:
- 2.7V ~ 12.6V
- 认证:
- -
- 电流 - 电源:
- 35µA
- 供应商设备封装:
- SOT-23-3
- 等级:
- -
- 电流 - 阴极:
- -
- 工作温度:
- -40°C ~ 85°C (TA)
- 分类:
- 电压参考
1. 如何在深圳市富聪科技有限公司上订购MAX6025AEUR+T?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证MAX6025AEUR+T来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对MAX6025AEUR+T进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括MAX6025AEUR+T在内的产品;我们比任何其他客户都更关注MAX6025AEUR+T产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. MAX6025AEUR+T显示的价格和库存准确吗?
MAX6025AEUR+T的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. MAX6025AEUR+T的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的MAX6025AEUR+T出现问题,只有在满足以下所有条件时,我们才接受MAX6025AEUR+T的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在MAX6025AEUR+T交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如MAX6025AEUR+T引脚图\MAX6025AEUR+T数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
|
| 零件号 | MAX6025AEUR+T | MAX6025AEUR-T |
| 制造商 | Analog Devices Inc./Maxim Integrated | Analog Devices Inc./Maxim Integrated |
| 封装/外壳 | TO-236-3, SC-59, SOT-23-3 | TO-236-3, SC-59, SOT-23-3 |
| 系列 | - | - |
| 包装 | Tape & Reel (TR) | Tape & Reel (TR) |
| 产品状态 | Active | Obsolete |
| 基准类型 | Series | Series |
| 输出类型 | Fixed | Fixed |
| 电压 - 输出（最大） | - | - |
| 电流 - 输出 | 500 µA | 500 µA |
| 容差 | ±0.2% | ±0.2% |
| 安装类型 | Surface Mount | Surface Mount |
| 温度系数 | 20ppm/°C | 20ppm/°C |
| 噪声 - 0.1Hz 至 10Hz | 50µVp-p | 50µVp-p |
| 电压 - 输出（最小/固定） | 2.5V | 2.5V |
| 噪声 - 10Hz 至 10kHz | 125µVrms | 125µVrms |
| 电压 - 输入 | 2.7V ~ 12.6V | 2.7V ~ 12.6V |
| 认证 | - | - |
| 电流 - 电源 | 35µA | 35µA |
| 供应商设备封装 | SOT-23-3 | SOT-23-3 |
| 等级 | - | - |
| 电流 - 阴极 | - | - |
| 工作温度 | -40°C ~ 85°C (TA) | -40°C ~ 85°C (TA) |
