Name: MAX202EESE+TG074
Brand: Analog Devices Inc./Maxim Integrated
SKU: MAX202EESE+TG074
Price: 2.40 USD
Availability: InStock
Rating: 5 (2 reviews)

24小时咨询热线 0755 83957878

首页 > 产品 > 集成电路（ICs） > 接口 > 驱动器、接收器、收发器

Analog Devices Inc./Maxim Integrated MAX202EESE+TG074

对比

零件号:: MAX202EESE+TG074

制造商:: Analog Devices Inc./Maxim Integrated

分类:: 驱动器、接收器、收发器

封装:: -

数据表:: MAX202EESE+TG074.pdf

描述:: IC 15KV ESD PROTECTED

数量:: 询价单加入询价列表立即购买加入购物车

单价:￥0.000000

总价:￥0.000000

支付方式:

配送方式:

库存:0

发送询价，我们会立即回复.

有现货 : 0

数量	单价	总价
0+	￥0.000000	￥0.000000

立即购买加入购物车

* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.

您也可以对MAX202EESE+TG074进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.

产品详情

MAX202EESE+T - Maxim ±15kV ESD 保护 +5V RS-232 收发器,扩展 -40°C 至 +85°C,2 驱动 / 2 接收(SO-16)

Maxim Integrated 的 MAX202EESE+T 是 ±15kV ESD 保护 +5V RS-232 收发器的扩展温度(-40°C 至 +85°C)等级,含两个驱动器和两个接收器.其 RS-232 I/O 耐 ±15kV HBM ESD,片上电荷泵与小巧 0.1µF 电容满足 EIA/TIA-232E\速率达 120kbps,采用适合工业温度的 16 脚 SO.

产品简介

MAX202EESE+T 是 Maxim MAX202E-MAX241E 系列 ±15kV ESD 保护 RS-232 的工业扩展温度成员.料号中第二个 "E" 表示 -40°C 至 +85°C 工作范围,区别于 0°C 至 +70°C 的商业级 "CSE"--当串口需在寒冷或高温环境工作时的选择.

功能上即一颗 MAX202E:两发送两接收\+5V 到 ±10V 电荷泵与四个 0.1µF 电容,RS-232 发送输出与接收输入上具 ±15kV 人体模型 ESD.宽温范围与稳健 ESD 的结合,使其非常适合户外或无空调空间部署的设备.

该器件由单 +5V 供电,满足 EIA/TIA-232E\速率 120kbps."ESE" 选项是 16 脚窄体 SO 表面贴装;扩展温度等级覆盖商业级器件无法满足的工业\户外与恶劣环境串口链路.

专家技术洞察

为什么选 MAX202EESE+T?

-40°C 至 +85°C + ±15kV ESD:宽工业温度加 ESD 加固的 RS-232 线,适合户外\近汽车与无空调安装.
同 MAX202E 功能:与 MAX202E 系列其余型号同 16 脚引脚\+5V 电源与 0.1µF 电荷泵电容--仅温度等级不同.
贴片 SO:ESE 窄体 SO 本体适配自动化贴装,同时满足扩展热规格.

核心优势

扩展 -40°C 至 +85°C

工业温度等级,适合寒冷/高温与无空调环境.

±15kV ESD 保护 I/O

RS-232 发送输出与接收输入耐 ±15kV HBM.

仅 +5V\2 发 / 2 收

片上电荷泵由 +5V 生成 ±10V;四个 0.1µF 电容;达 120kbps.

贴片 SO-16

窄体 SO(ESE)利于自动化贴装;同 MAX202E 引脚.

技术规格

参数	数值	条件 / 说明
器件类型	±15kV ESD +5V RS-232 收发器	MAX202E-MAX241E 系列
制造商	Maxim Integrated(Analog Devices)
工作温度	-40°C ~ +85°C	扩展级(第二个 "E")
ESD 保护	±15 kV HBM	RS-232 I/O 脚(T_OUT\R_IN)
电源电压	+5 V	单电源
驱动器 / 接收器	2 / 2	T1\T2 / R1\R2
电荷泵电容	4 x 0.1 µF	外置陶瓷
数据率	最高 120 kbps	符合 EIA/TIA-232E
封装	16 脚窄体 SO(ESE)	表面贴装;卷带(T)

注：完整电气参数请参阅 Maxim MAX202E-MAX241E 官方数据手册.规格如有变更恕不另行通知,最终设计前请核实所有参数.

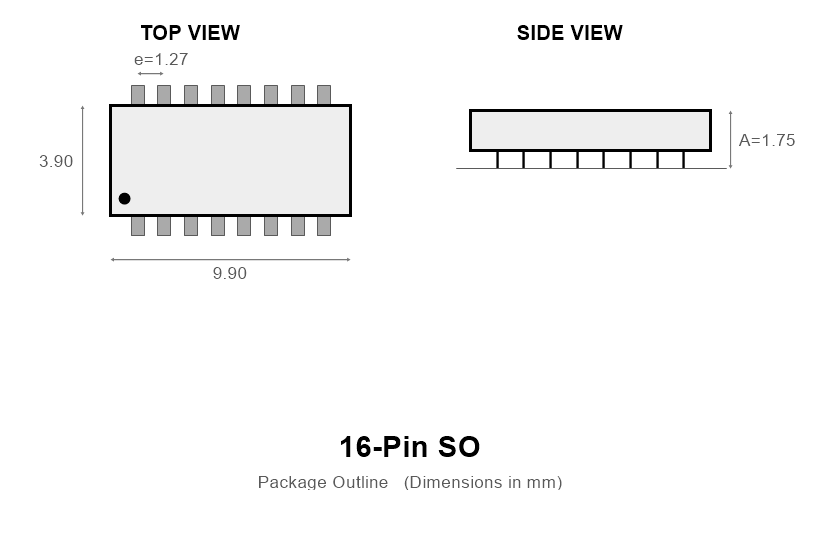

封装信息

MAX202EESE+T 采用 16 脚窄体 SO 表面贴装封装,以 "ESE" 后缀标识,卷带("T")包装.它与商业级 MAX202ECSE 共享晶圆\引脚与功能,仅 -40°C 至 +85°C 温度等级不同.

"+" 后缀表示无铅\符合 RoHS.在 C1\C2\V+ 和 V- 处接四个 0.1µF 电荷泵电容,VCC 用 0.1µF 对 GND 去耦;受 ESD 保护的 T_OUT/R_IN 直接走线到连接器.下图为典型应用电路.

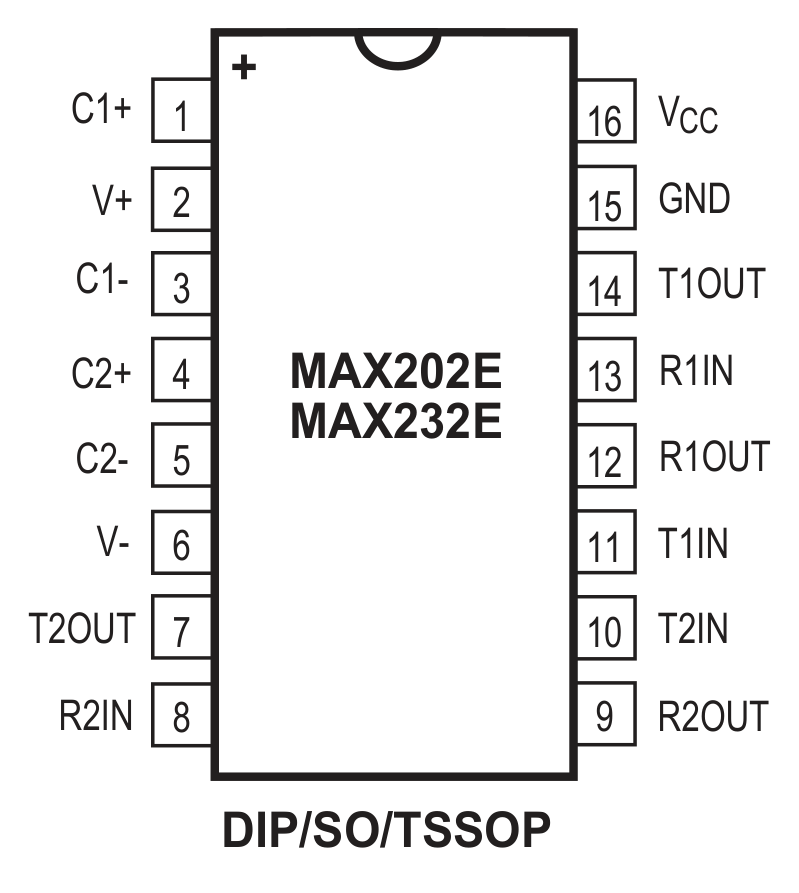

引脚配置(SO-16)

MAX202E 采用标准 16 脚 RS-232 收发器引脚排布(俯视图)：

Pin 1 - C1+ / Pin 3 - C1-：电荷泵电容 1(0.1µF).
Pin 2 - V+ / Pin 6 - V-：+10V / -10V 电荷泵输出(0.1µF 接 GND).
Pin 4 - C2+ / Pin 5 - C2-：电荷泵电容 2(0.1µF).
Pin 11 - T1IN / Pin 10 - T2IN：TTL/CMOS 驱动输入.Pin 14 - T1OUT / Pin 7 - T2OUT：RS-232 驱动输出(±15kV ESD).
Pin 13 - R1IN / Pin 8 - R2IN：RS-232 接收输入(±15kV ESD).Pin 12 - R1OUT / Pin 9 - R2OUT：TTL/CMOS 接收输出.
Pin 15 - GND / Pin 16 - VCC：地与 +5V 电源(0.1µF 旁路).

接线缆的 RS-232 侧(T1OUT/T2OUT\R1IN/R2IN)带 ±15kV ESD 单元.布局前请对照下方数据手册图核实确切引脚分配.

可替代型号

下列 ESD 保护型号仅供参考.替代前请核实温度等级\电源与封装.

型号	品牌	类型	封装	主要特点
MAX202ECSE+T	Maxim	±15kV ESD RS-232(2/2)	SO-16	商业 0 至 +70°C 等级
MAX202ESE+T	Maxim	±15kV ESD RS-232(2/2)	SO-16	MAX202E SO 变体
MAX232EESE+T	Maxim	±15kV ESD RS-232(2/2)	SO-16	MAX232E,1µF 电容
MAX3232ECWE+T	Maxim	±15kV ESD RS-232(2/2)	宽体 SO-16	+3.0V 至 +5.5V 电源

制造商信息

Maxim Integrated(现已并入 Analog Devices(NASDAQ: ADI))是模拟与混合信号半导体的领先供应商.其 MAX202E-MAX241E 系列提供商业级与扩展温度级的 ±15kV ESD RS-232,广泛用于工业串口链路.

Maxim/ADI 提供完整数据手册\应用笔记与长期供货,在中国设有授权分销与技术支持渠道,支持从样品到批量的各类项目.

应用领域

宽温工业

-40 至 +85°C 工业控制器

典型案例：暴露于季节温差的车间控制器,凭扩展 -40°C 至 +85°C 等级使 RS-232 链路保持在规格内.

户外设备

户外机柜\电信机箱

典型案例：户外电信机箱用 MAX202EESE,使串口在夏热冬冷与线缆 ESD 下都可靠.

恶劣环境

运输\非道路\无空调空间

典型案例：无空调车库内的设备依靠扩展温度与 ±15kV ESD 维持可靠串口链路.

数据通信

串行数据链路\外设\调制解调器

典型案例：稳健数据链路经 RS-232 以 120kbps 运行,扩展温度\ESD 保护的 MAX202EESE 守护端口.

常见问题

MAX202EESE+T 用于什么?

它是扩展温度(-40°C 至 +85°C)\±15kV ESD 保护的 +5V RS-232 收发器,含两驱两收,用于工业\户外与恶劣环境串口.

MAX202EESE 与 MAX202ECSE 有何区别?

同晶圆\引脚\ESD 与功能;EESE 为 -40°C 至 +85°C(扩展),CSE 为 0°C 至 +70°C(商业).

哪些脚有 ±15kV ESD 保护?

RS-232 I/O 脚--发送输出(T1OUT/T2OUT)与接收输入(R1IN/R2IN),即接线缆的脚--受 ±15kV HBM 保护.

MAX202EESE+T 是什么封装?

16 脚窄体 SO 表面贴装封装(ESE),卷带包装.

免责声明

信息准确性：本页技术规格基于 Maxim 官方数据手册.我们力求准确完整,但规格如有变更恕不另行通知.最终设计前请核实所有参数.

正品保证：我们保证所售产品均为原厂正品,具备完整的物料可追溯性.

技术支持：购买前后均提供免费技术咨询服务.

应用提示：本产品页仅供参考,是否适用于特定应用应由设计工程师根据实际系统需求自行确认.

MAX202EESE+TG074 规格

规格
常见问题

对比
相关

零件号	MAX202EESE-T	MAX202EESE+TG074	MAX202EESE	MAX202EESE+T	MAX202EESE+
制造商	Analog Devices Inc./Maxim Integrated	Analog Devices Inc./Maxim Integrated	Analog Devices Inc./Maxim Integrated	Analog Devices Inc./Maxim Integrated	Analog Devices Inc./Maxim Integrated
系列	-	*	-	-	-
封装/外壳	16-SOIC (0.154", 3.90mm Width)	-	16-SOIC (0.154", 3.90mm Width)	16-SOIC (0.154", 3.90mm Width)	16-SOIC (0.154", 3.90mm Width)
包装	Bulk	Bulk	Tube	Tape & Reel (TR)	Tube
产品状态	Active	Active	Obsolete	Active	Active
类型	Transceiver	-	Transceiver	Transceiver	Transceiver
协议	RS232	-	RS232	RS232	RS232
双工	Full	-	Full	Full	Full
接收器迟滞	500 mV	-	500 mV	500 mV	500 mV
数据速率	120kbps	-	120Kbps	120Kbps	120Kbps
电压 - 电源	4.5V ~ 5.5V	-	4.5V ~ 5.5V	4.5V ~ 5.5V	4.5V ~ 5.5V
工作温度	-40°C ~ 85°C (TA)	-	-40°C ~ 85°C	-40°C ~ 85°C	-40°C ~ 85°C
驱动器/接收器数量	2/2	-	2/2	2/2	2/2
等级	-	-	-	-	-
认证	-	-	-	-	-
安装类型	Surface Mount	-	Surface Mount	Surface Mount	Surface Mount
供应商设备封装	16-SOIC	-	16-SOIC	16-SOIC	16-SOIC
