Analog Devices Inc./Maxim Integrated MAX232EESE+T
- 零件号:
- MAX232EESE+T
- 分类:
- 驱动器、接收器、收发器
- 封装:
- 16-SOIC (0.154", 3.90mm Width)
- 数据表:
-
MAX232EESE+T.pdf
- 描述:
- IC TRANSCEIVER FULL 2/2 16SOIC
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:1,648
发送询价，我们会立即回复.
有现货 : 1,648
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对MAX232EESE+T进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
MAX232EESE+T - Maxim ±15kV ESD 保护 +5V RS-232 收发器,2 驱 2 收(SO-16)
Maxim Integrated(Analog Devices)的 MAX232EESE+T 是经典 MAX232 的 ±15kV ESD 保护版本--同样的两驱两收\+5V\1µF 电容 RS-232 电路,在 RS-232 I/O 上加固了 ±15kV HBM ESD.串口面对暴露连接器时,它就是直接替换升级件.兼容 EIA/TIA-232E,采用 16 脚 SO.
产品简介
MAX232EESE+T 属于 Maxim MAX202E-MAX241E 系列 ±15kV ESD 保护的 +5V RS-232 收发器.MAX232E 是业界标准 MAX232 的 ESD 加固对应型号:两个发送器和两个接收器\集成电荷泵\相同的 1µF 外部电容--但在 RS-232 线路脚内置了 ±15kV 人体模型 ESD 保护.
每个 RS-232 输入输出都能承受 ±15kV HBM 而不闩锁或损坏,因此器件能扛住电缆插入暴露面板连接器时发生的静电放电.集成双电荷泵仍由单 +5V 产生 ±10V,接收器把 RS-232 电平转换回 TTL/CMOS,与标准 MAX232 完全一致.
由于沿用通用 MAX232 16 脚引脚与 1µF 电容值,MAX232E 在需要 ESD 稳健性时是从普通 MAX232 直接\免重设计的升级件.ESE 级把工作扩展到 -40°C 至 +85°C 工业范围,适合严苛的现场\工业与面向户外的串口.
专家技术洞察
为什么从 MAX232 升到 MAX232E?
- 连接器侧 ±15kV ESD:任何用户能物理插拔的 RS-232 端口都是 ESD 风险;MAX232E 线路脚的 ±15kV HBM 等级可防止普通 MAX232 会遇到的现场失效.
- 同样 1µF 设计:不同于 0.1µF 的 MAX202E,MAX232E 保留经典 MAX232 的 1µF 电容,现有 MAX232 板可不改电容/布局即升级到 ESD 保护.
- -40°C 至 +85°C:ESE 级在 ESD 加固之上再加工业温度范围,覆盖暴露与户外机箱.
核心优势
所有 RS-232 I/O 脚 ±15kV HBM ESD,适合暴露连接器.
与经典 MAX232 相同 16 脚引脚与 1µF 电容--免重设计升级.
集成电荷泵由 +5V 产生 ±10V,无需双极性电源.
两驱两收;ESE 扩展工业温度;兼容 EIA/TIA-232E.
技术规格
| 参数 | 数值 | 条件 / 说明 |
|---|---|---|
| 器件类型 | RS-232 收发器(2 驱 / 2 收),ESD 保护 | MAX202E-MAX241E 系列 |
| 制造商 | Maxim Integrated(Analog Devices) | |
| ESD 保护 | ±15 kV HBM | RS-232 I/O 脚 |
| 电源电压 | +5 V | 单电源 |
| 电荷泵 | 集成(倍压器+反相器) | 由 +5V 产生 ±10V |
| 外部电容 | 1 µF(4 只) | MAX232E 取值(Selector Guide) |
| 驱动器 / 接收器 | 2 / 2 | 无关断,无 TTL 三态 |
| 标准 | EIA/TIA-232E\V.28/V.24 | |
| 工作温度 | -40°C ~ +85°C | 扩展级(E) |
| 封装 | 16 脚 SO(ESE) | "+" 无铅;"T" 卷带 |
注：完整电气参数请参阅 Maxim MAX202E-MAX241E 官方数据手册.规格如有变更恕不另行通知,最终设计前请核实所有参数.
封装信息
MAX232EESE+T 采用 16 脚 SO 封装,以 ESE 后缀标识.它沿用通用 MAX232 16 脚封装,ESD 保护版可不改布局直接替换现有 RS-232 设计.

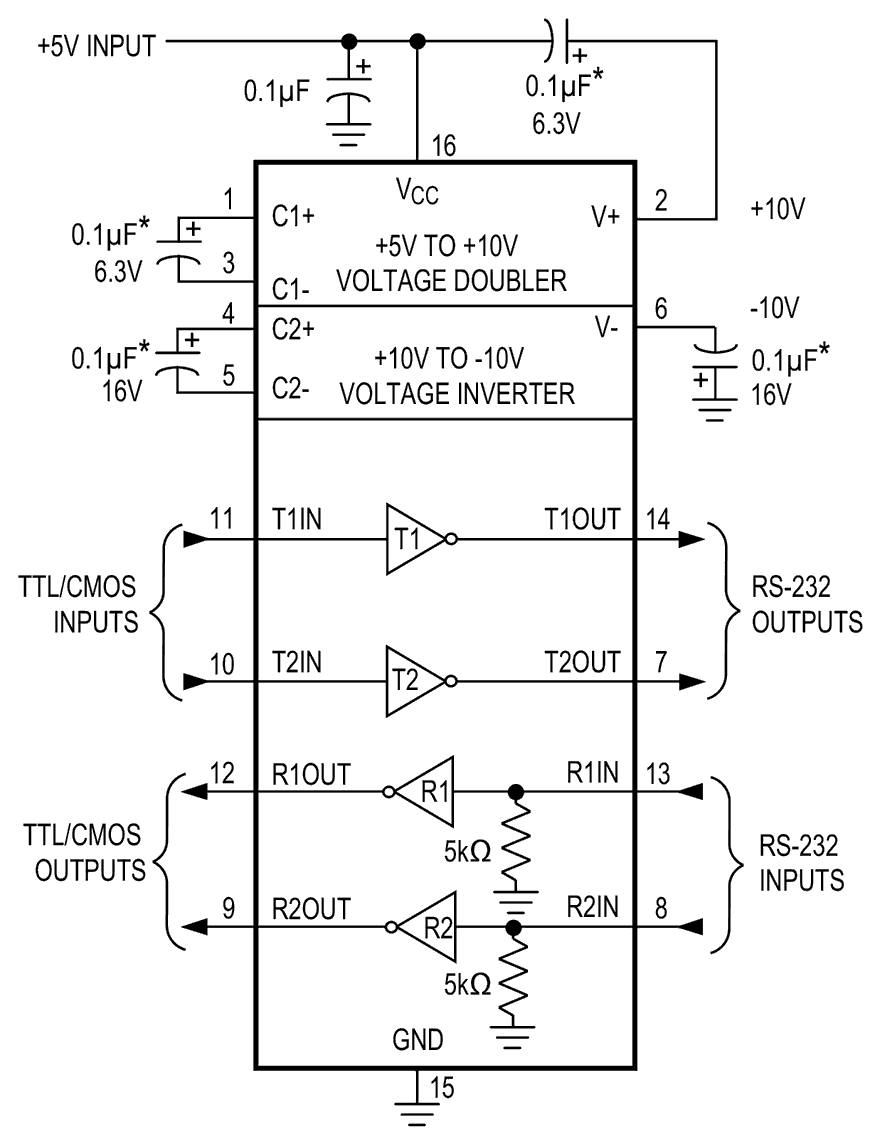

"+" 后缀表示无铅\符合 RoHS,"T" 后缀表示卷带包装.适用标准 16 脚 SO 焊盘与回流焊曲线;把四只 1µF 电荷泵电容靠近器件放置并对 VCC 去耦.下图为典型应用电路(该图涵盖 MAX202E/MAX232E;MAX232E 取 1µF).

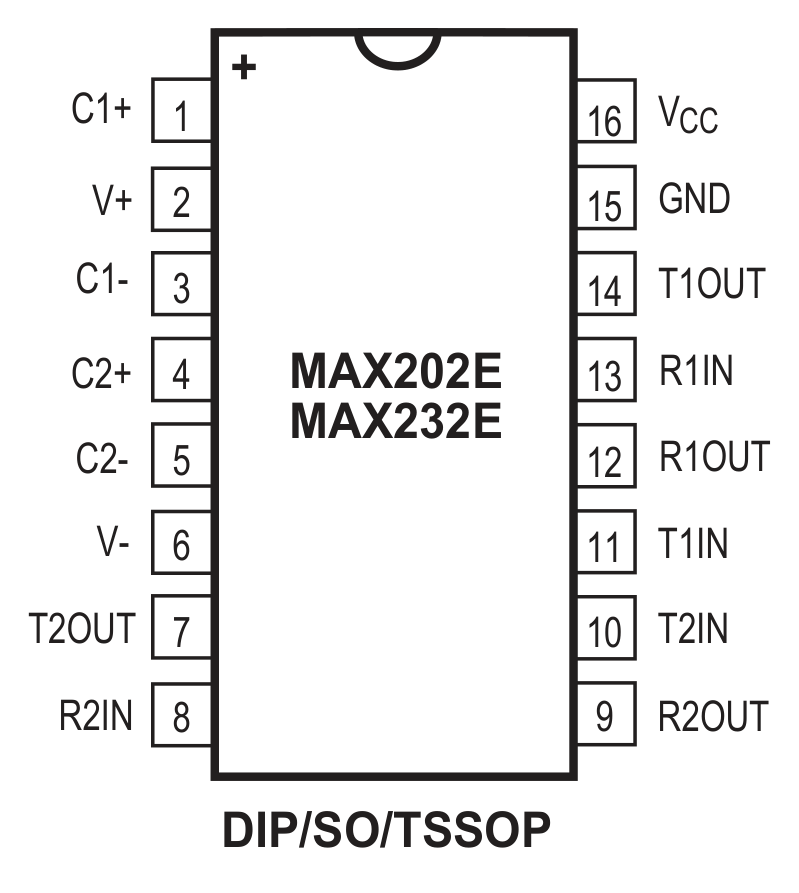

引脚配置(SO-16)
MAX232E 采用通用 MAX232 的 16 脚 RS-232 引脚排布(俯视图)：
- Pin 1 - C1+ / Pin 3 - C1- / Pin 4 - C2+ / Pin 5 - C2-：电荷泵电容连接.
- Pin 2 - V+ / Pin 6 - V-：电荷泵输出(+10V / -10V).
- Pin 11 - T1IN / Pin 10 - T2IN：驱动器(发送器)TTL/CMOS 输入.
- Pin 14 - T1OUT / Pin 7 - T2OUT：驱动器 RS-232 输出(±15kV ESD).
- Pin 13 - R1IN / Pin 8 - R2IN：接收器 RS-232 输入(±15kV ESD).
- Pin 12 - R1OUT / Pin 9 - R2OUT：接收器 TTL/CMOS 输出.
- Pin 15 - GND / Pin 16 - VCC：地与 +5V 电源.
接四只 1µF 电容,把 T_IN/R_OUT 接到 UART\带 ±15kV ESD 的 T_OUT/R_IN 接到 RS-232 连接器.布局前请对照下方数据手册图核实确切引脚分配.
可替代型号
下列型号仅供参考.替代前请核实 ESD 等级\电容与封装.
| 型号 | 品牌 | 类型 | 封装 | 主要特点 |
|---|---|---|---|---|
| MAX202EESE+T | Maxim | ±15kV ESD RS-232(2/2) | SO-16 | 同系列,0.1µF 电容 |
| MAX202ECSE+T | Maxim | ±15kV ESD RS-232(2/2) | SO-16 | 0.1µF,商业温度 |
| MAX232CSE+T | Maxim | +5V RS-232(2/2) | SO-16 | 标准 MAX232(无 ESD) |
| MAX3232ESE+ | Maxim | RS-232(2/2) | SO-16 | +3.0V 至 +5.5V 版本 |
制造商信息
Maxim Integrated(现已并入 Analog Devices(NASDAQ: ADI))创造了 MAX232 标准,并推出为其增加 ±15kV ESD 保护的 MAX202E-MAX241E 系列.MAX232E 把这种 ESD 稳健性带到经典 1µF MAX232 设计上.
Maxim/ADI 提供完整数据手册\应用笔记与长期供货,在中国设有授权分销与技术支持渠道,支持从样品到批量的各类项目.
应用领域
常见问题
MAX232EESE+T 用于什么?
它是 MAX232 +5V RS-232 收发器的 ±15kV ESD 保护版本(两驱两收),用于串口面对暴露连接器的场合--面板端口\工业控制器\电信控制台与便携现场设备.
MAX232E 和标准 MAX232 有何不同?
MAX232E 在 RS-232 I/O 脚增加 ±15kV HBM ESD 保护,同时保留相同 16 脚引脚与 1µF 电容,因此是免重设计的直接替换升级.
和 MAX202E 有何区别?
两者都是 ±15kV ESD 的两驱两收收发器;MAX232E 用 1µF 电容(与经典 MAX232 一致),MAX202E 用 0.1µF.
工作温度范围是多少?
ESE 级定级 -40°C 至 +85°C(工业),单 +5V 电源加四只 1µF 电容.
免责声明
信息准确性：本页技术规格基于 Maxim 官方数据手册.我们力求准确完整,但规格如有变更恕不另行通知.最终设计前请核实所有参数.
正品保证：我们保证所售产品均为原厂正品,具备完整的物料可追溯性.
技术支持：购买前后均提供免费技术咨询服务.
应用提示：本产品页仅供参考,是否适用于特定应用应由设计工程师根据实际系统需求自行确认.
MAX232EESE+T 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Analog Devices Inc./Maxim Integrated
- 系列:
- -
- 封装/外壳:
- 16-SOIC (0.154", 3.90mm Width)
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 类型:
- Transceiver
- 协议:
- RS232
- 双工:
- Full
- 接收器迟滞:
- 500 mV
- 数据速率:
- 120Kbps
- 电压 - 电源:
- 4.5V ~ 5.5V
- 工作温度:
- -40°C ~ 85°C
- 驱动器/接收器数量:
- 2/2
- 等级:
- -
- 认证:
- -
- 安装类型:
- Surface Mount
- 供应商设备封装:
- 16-SOIC
- 分类:
- 驱动器、接收器、收发器
1. 如何在深圳市富聪科技有限公司上订购MAX232EESE+T?
