Analog Devices Inc./Maxim Integrated MAX202ESE+T
- 零件号:
- MAX202ESE+T
- 分类:
- 驱动器、接收器、收发器
- 封装:
- 16-SOIC (0.154", 3.90mm Width)
- 数据表:
-
MAX202ESE+T.pdf
- 描述:
- IC TRANSCEIVER FULL 2/2 16SOIC
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:0
发送询价，我们会立即回复.
有现货 : 0
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对MAX202ESE+T进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
MAX202ESE+T - Maxim +5V RS-232 收发器,扩展 -40°C 至 +85°C,2 驱动 / 2 接收(SO-16)
Maxim Integrated 的 MAX202ESE+T 是经典 +5V RS-232 收发器的扩展温度(-40°C 至 +85°C)等级,含两个驱动器和两个接收器.片上电荷泵与小巧 0.1µF 电容由单一 +5V 供电提供 EIA/TIA-232E\速率达 120kbps,采用适合工业温度的贴片 16 脚 SO.
产品简介
MAX202ESE+T 是 Maxim 经典 MAX200-MAX213 +5V RS-232 系列的工业扩展温度成员."E" 等级表示 -40°C 至 +85°C 工作范围(区别于 0°C 至 +70°C 的商业 "C" 级),当串口须耐受寒冷或高温环境\但不需扩展 ESD 加固时,它是经济之选.
它集成成熟的双电荷泵--+5V 到 +10V 倍压器与 +10V 到 -10V 反相器--使单一 +5V 电源产生合规 RS-232 电平所需的 ±10V.凭两个发送器与两个接收器,满足标准 3 线串口外加一条握手线,速率达 120kbps.
与所有 MAX202 变体一样,它仅用四个紧凑 0.1µF 电荷泵电容."ESE" 选项是 16 脚窄体 SO 表面贴装;扩展温度等级覆盖商业级器件无法满足的工业与户外串口链路,又无需 ±15kV ESD 的 MAX202E 等级的成本.
专家技术洞察
为什么选 MAX202ESE+T?
- -40°C 至 +85°C 工业范围:扩展等级使 RS-232 链路在商业级器件不可用的寒冷与高温环境保持在规格内.
- 经济的宽温之选:当设计需要温度范围\但不需 MAX202E 的 ±15kV ESD 时,MAX202ESE 正好以更低成本满足.
- 贴片 SO:窄体 SO 本体适配自动化贴装,同时满足工业热规格.
核心优势
工业温度等级,适合寒冷/高温与户外环境.
片上电荷泵由单 +5V 生成 ±10V--无需 ±12V 电源轨.
两发两收,EIA/TIA-232E 达 120kbps;四个紧凑 0.1µF 电容.
窄体 SO(ESE)利于自动化贴装;同成熟 MAX202 引脚.
技术规格
| 参数 | 数值 | 条件 / 说明 |
|---|---|---|
| 器件类型 | +5V RS-232/V.28 收发器 | MAX200-MAX213 系列 |
| 制造商 | Maxim Integrated(Analog Devices) | |
| 工作温度 | -40°C ~ +85°C | 扩展级(E) |
| 电源电压 | +5 V | 单电源 |
| 驱动器 / 接收器 | 2 / 2 | T1\T2 / R1\R2 |
| 电荷泵电容 | 4 x 0.1 µF | 外置陶瓷 |
| 数据率 | 最高 120 kbps | 符合 EIA/TIA-232E |
| 驱动输出 | ±5 V(典型) | RS-232 电平 |
| 封装 | 16 脚窄体 SO(ESE) | 表面贴装;卷带(T) |
注：如需 ±15kV ESD 保护的 RS-232 线,请见 MAX202E(如 MAX202EESE).完整电气参数请参阅 Maxim MAX200-MAX213 官方数据手册;规格如有变更恕不另行通知.
封装信息
MAX202ESE+T 采用 16 脚窄体 SO 表面贴装封装,以 "ESE" 后缀标识,卷带("T")包装.同系列另有塑料 DIP(EPE)与宽体 SO(EWE)扩展温度选项.
"+" 后缀表示无铅\符合 RoHS.在 C1\C2\V+ 和 V- 处接四个 0.1µF 电荷泵电容,VCC 用 0.1µF 对 GND 去耦.下图为典型应用电路,含内部倍压/反相器与两对驱动/接收器.
引脚配置(SO-16)

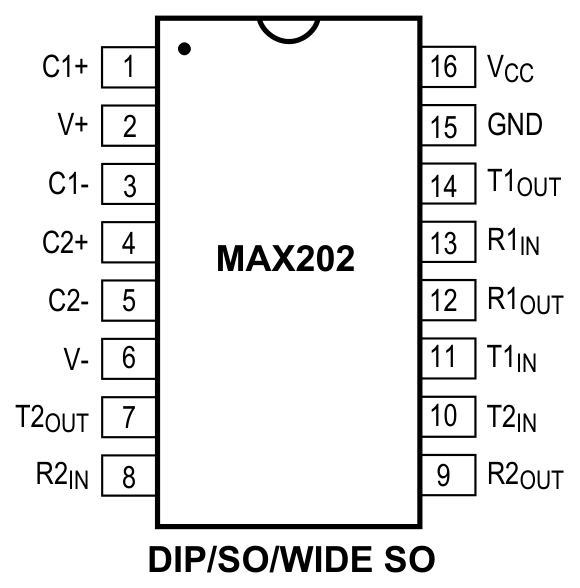

MAX202 采用标准 16 脚 RS-232 收发器引脚排布(俯视图)：
- Pin 1 - C1+ / Pin 3 - C1-：电荷泵电容 1(0.1µF).
- Pin 2 - V+ / Pin 6 - V-：+10V / -10V 电荷泵输出(0.1µF 接 GND).
- Pin 4 - C2+ / Pin 5 - C2-：电荷泵电容 2(0.1µF).
- Pin 11 - T1IN / Pin 10 - T2IN：TTL/CMOS 驱动输入.Pin 14 - T1OUT / Pin 7 - T2OUT：RS-232 驱动输出.
- Pin 13 - R1IN / Pin 8 - R2IN：RS-232 接收输入.Pin 12 - R1OUT / Pin 9 - R2OUT：TTL/CMOS 接收输出.
- Pin 15 - GND / Pin 16 - VCC：地与 +5V 电源(0.1µF 旁路).
把 T1IN/T2IN 与 R1OUT/R2OUT 接单片机 UART,T1OUT/T2OUT\R1IN/R2IN 接连接器.布局前请对照下方数据手册图核实确切引脚分配.
可替代型号
下列型号仅供参考.替代前请核实温度等级\电源与封装.
| 型号 | 品牌 | 类型 | 封装 | 主要特点 |
|---|---|---|---|---|
| MAX202CSE+T | Maxim | +5V RS-232 收发器(2/2) | SO-16 | 商业 0 至 +70°C 等级 |
| MAX202EWE+T | Maxim | +5V RS-232 收发器(2/2) | 宽体 SO-16 | 扩展温度,宽体 SO |
| MAX202EPE+ | Maxim | +5V RS-232 收发器(2/2) | DIP-16 | 扩展温度,直插 |
| MAX232ESE+T | Maxim | +5V RS-232 收发器(2/2) | SO-16 | MAX232 扩展温度,1µF |
制造商信息
Maxim Integrated(现已并入 Analog Devices(NASDAQ: ADI))是模拟与混合信号半导体的领先供应商.其 MAX232/MAX202 系列定义了单电源 RS-232 接口,提供商业级与扩展温度级,服务各类串口设计.
Maxim/ADI 提供完整数据手册\应用笔记与长期供货,在中国设有授权分销与技术支持渠道,支持从样品到批量的各类项目.
应用领域
常见问题
MAX202ESE+T 用于什么?
它是扩展温度(-40°C 至 +85°C)的 +5V RS-232 收发器,含两驱两收,用于需要宽温范围的工业与户外串口.
MAX202ESE 与 MAX202CSE 有何区别?
同晶圆\引脚与功能;ESE 是扩展 -40°C 至 +85°C 等级,CSE 是 0°C 至 +70°C 商业等级.
MAX202ESE 有 ±15kV ESD 保护吗?
没有--MAX202ESE 是标准 MAX202(扩展温度).如需 RS-232 线上 ±15kV ESD,请用 MAX202E 系列(如 MAX202EESE).
它需要什么电源与电容?
单一 +5V 电源加四个 0.1µF 外置电荷泵电容,以及 VCC 上一个 0.1µF 去耦.
免责声明
信息准确性：本页技术规格基于 Maxim 官方数据手册.我们力求准确完整,但规格如有变更恕不另行通知.最终设计前请核实所有参数.
正品保证：我们保证所售产品均为原厂正品,具备完整的物料可追溯性.
技术支持：购买前后均提供免费技术咨询服务.
应用提示：本产品页仅供参考,是否适用于特定应用应由设计工程师根据实际系统需求自行确认.
MAX202ESE+T 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Analog Devices Inc./Maxim Integrated
- 系列:
- -
- 封装/外壳:
- 16-SOIC (0.154", 3.90mm Width)
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 类型:
- Transceiver
- 协议:
- RS232
- 双工:
- Full
- 接收器迟滞:
- 500 mV
- 数据速率:
- 120Kbps
- 电压 - 电源:
- 4.5V ~ 5.5V
- 工作温度:
- -40°C ~ 85°C
- 驱动器/接收器数量:
- 2/2
- 等级:
- -
- 认证:
- -
- 安装类型:
- Surface Mount
- 供应商设备封装:
- 16-SOIC
- 分类:
- 驱动器、接收器、收发器
1. 如何在深圳市富聪科技有限公司上订购MAX202ESE+T?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证MAX202ESE+T来自原厂或授权代理商?
