Analog Devices Inc./Maxim Integrated MAX202ECSE+TG068

对比

零件号:: MAX202ECSE+TG068

制造商:: Analog Devices Inc./Maxim Integrated

分类:: 驱动器、接收器、收发器

封装:: 16-SOIC (0.154", 3.90mm Width)

数据表:: MAX202ECSE+TG068.pdf

描述:: IC TRANSCEIVER FULL 2/2 16SOIC

数量:: 询价单加入询价列表立即购买加入购物车

单价:￥0.000000

总价:￥0.000000

支付方式:

配送方式:

库存:0

发送询价，我们会立即回复.

有现货 : 0

数量	单价	总价
0+	￥0.000000	￥0.000000

立即购买加入购物车

* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.

您也可以对MAX202ECSE+TG068进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.

产品详情

MAX202ECSE+T - Maxim ±15kV ESD 保护 +5V RS-232 收发器,2 驱动 / 2 接收(窄体 SO-16)

Maxim Integrated 的 MAX202ECSE+T 是一款 ±15kV ESD 保护\仅 +5V 供电的 RS-232 收发器,含两个驱动器和两个接收器.其 RS-232 I/O 脚可承受 ±15kV 人体模型 ESD 而不闩锁,片上电荷泵与小巧 0.1µF 电容满足 EIA/TIA-232E\速率达 120kbps--采用 16 脚窄体 SO.

产品简介

MAX202ECSE+T 属于 Maxim MAX202E-MAX241E 系列 ±15kV ESD 保护的 +5V RS-232 收发器.功能上即一颗 MAX202--两驱动\两接收\片上 +5V 到 ±10V 电荷泵与四个 0.1µF 电容--但在每条 RS-232 线上增加了稳健 ESD 保护,这正是面向外部连接器的关键差异.

发送器输出与接收器输入(接 DB9/线缆的脚)受 ±15kV 人体模型保护,因此操作\热插拔或现场维护时的静电放电不会损坏器件.这免去许多暴露端口设计原本需要的外部 TVS 二极管.

与标准 MAX202 一样,它由单 +5V 供电,用紧凑 0.1µF 电荷泵电容,满足 EIA/TIA-232E\速率 120kbps."CSE" 选项是 16 脚窄体 SO 表面贴装,商业级 0°C 至 +70°C--非常适合串口对用户开放的仪器\手持与工业设备.

专家技术洞察

相比普通 MAX202 为什么选 MAX202ECSE+T?

RS-232 脚 ±15kV ESD:T_OUT/R_IN 耐 ±15kV HBM,暴露的 DB9 可承受线缆与手指静电\无需外部保护二极管.
直接升级:与 MAX202 同 16 脚引脚\同 +5V 电源与 0.1µF 电容--无需改板即获 ESD 稳健性.
贴片窄体 SO:CSE 本体适配密集板卡,同时让稳健串口前端贴近连接器.

核心优势

±15kV ESD 保护 I/O

RS-232 发送输出与接收输入耐 ±15kV HBM--无需外部 TVS.

仅 +5V\2 发 / 2 收

片上电荷泵由 +5V 生成 ±10V;两驱两收,达 120kbps.

小巧 0.1µF 电容

四个 0.1µF 电荷泵电容使占位紧凑(MAX232 需 1µF).

MAX202 直接升级

同 16 脚引脚/电源;窄体 SO 贴片,0°C 至 +70°C.

技术规格

参数	数值	条件 / 说明
器件类型	±15kV ESD +5V RS-232 收发器	MAX202E-MAX241E 系列
制造商	Maxim Integrated(Analog Devices)
ESD 保护	±15 kV HBM	RS-232 I/O 脚(T_OUT\R_IN)
电源电压	+5 V	单电源
驱动器 / 接收器	2 / 2	T1\T2 / R1\R2
电荷泵电容	4 x 0.1 µF	外置陶瓷
数据率	最高 120 kbps	符合 EIA/TIA-232E
驱动输出	±5 V(典型)	RS-232 电平
工作温度	0°C ~ +70°C	商业级(C)
封装	16 脚窄体 SO(CSE)	表面贴装;卷带(T)

注：完整电气参数请参阅 Maxim MAX202E-MAX241E 官方数据手册.规格如有变更恕不另行通知,最终设计前请核实所有参数.

封装信息

MAX202ECSE+T 采用 16 脚窄体 SO 表面贴装封装,以 "CSE" 后缀标识,卷带("T")包装.MAX202E 另有塑料 DIP(EPE)与宽体 SO 版本;窄体 SO 使稳健串口前端保持紧凑.

"+" 后缀表示无铅\符合 RoHS.在 C1\C2\V+ 和 V- 处接四个 0.1µF 电荷泵电容,VCC 用 0.1µF 对 GND 去耦;由于 ESD 单元在 T_OUT/R_IN 脚上,这些脚直接走线到连接器.下图为典型应用电路.

引脚配置(窄体 SO-16)

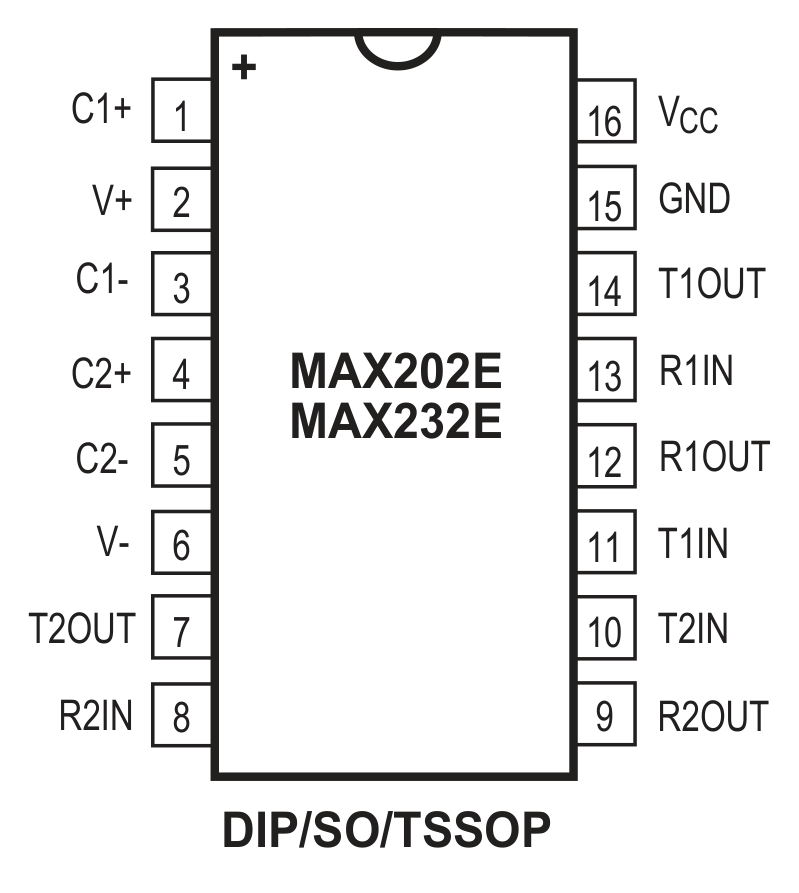

MAX202E 采用标准 16 脚 RS-232 收发器引脚排布(俯视图)：

Pin 1 - C1+ / Pin 3 - C1-：电荷泵电容 1(0.1µF).
Pin 2 - V+ / Pin 6 - V-：+10V / -10V 电荷泵输出(0.1µF 接 GND).
Pin 4 - C2+ / Pin 5 - C2-：电荷泵电容 2(0.1µF).
Pin 11 - T1IN / Pin 10 - T2IN：TTL/CMOS 驱动输入.Pin 14 - T1OUT / Pin 7 - T2OUT：RS-232 驱动输出(±15kV ESD).
Pin 13 - R1IN / Pin 8 - R2IN：RS-232 接收输入(±15kV ESD).Pin 12 - R1OUT / Pin 9 - R2OUT：TTL/CMOS 接收输出.
Pin 15 - GND / Pin 16 - VCC：地与 +5V 电源(0.1µF 旁路).

受 ESD 保护的是接线缆的 RS-232 侧(T1OUT/T2OUT\R1IN/R2IN).布局前请对照下方数据手册图核实确切引脚分配.

可替代型号

下列 ESD 保护型号仅供参考.替代前请核实电源\电容值与封装.

型号	品牌	类型	封装	主要特点
MAX202EESE+T	Maxim	±15kV ESD RS-232(2/2)	SO-16	同芯片,窄体 SO
MAX202EEPE+	Maxim	±15kV ESD RS-232(2/2)	DIP-16	直插 MAX202E
MAX232ECWE+T	Maxim	±15kV ESD RS-232(2/2)	宽体 SO-16	MAX232E,1µF 电容
MAX3232ECWE+T	Maxim	±15kV ESD RS-232(2/2)	宽体 SO-16	+3.0V 至 +5.5V 电源

制造商信息

Maxim Integrated(现已并入 Analog Devices(NASDAQ: ADI))是模拟与混合信号半导体的领先供应商.其 MAX202E-MAX241E 系列把 ±15kV ESD 保护带入业界标准单电源 RS-232 接口,广泛用于串口暴露的场合.

Maxim/ADI 提供完整数据手册\应用笔记与长期供货,在中国设有授权分销与技术支持渠道,支持从样品到批量的各类项目.

应用领域

暴露串口

用户可触及的 DB9 / RS-232 连接器

典型案例：仪器前面板 DB9 被用户反复插拔;T_OUT/R_IN 上的 ±15kV ESD 单元吸收静电,无需外部二极管.

工业设备

工业控制器\现场维护设备

典型案例：在干燥易起静电的厂区维护的控制器,凭 ESD 加固的 I/O 在反复插拔线缆下保持 RS-232 链路.

手持设备

手持终端\便携诊断

典型案例：手持诊断工具串口在现场承受手指与线缆 ESD,同时由单 +5V 供电.

数据通信

串行数据链路\外设\调制解调器

典型案例：外设经稳健 120kbps RS-232 链路交换数据,ESD 保护的 MAX202E 守护暴露触点.

常见问题

MAX202ECSE+T 用于什么?

它是 ±15kV ESD 保护的 +5V RS-232 收发器,含两驱两收,用于串口暴露的场合--仪器\工业控制器\手持与便携诊断.

哪些脚有 ±15kV ESD 保护?

RS-232 I/O 脚--发送输出(T1OUT/T2OUT)与接收输入(R1IN/R2IN),即接线缆/连接器的脚--受 ±15kV HBM 保护.

MAX202E 能直接替换 MAX202 吗?

能--同 16 脚引脚\+5V 电源与 0.1µF 电荷泵电容;MAX202E 只是在 RS-232 线上增加 ±15kV ESD 保护.

MAX202ECSE+T 是什么封装?

16 脚窄体 SO 表面贴装封装(CSE),卷带包装;另有 DIP 与宽体 SO 选项.

免责声明

信息准确性：本页技术规格基于 Maxim 官方数据手册.我们力求准确完整,但规格如有变更恕不另行通知.最终设计前请核实所有参数.

正品保证：我们保证所售产品均为原厂正品,具备完整的物料可追溯性.

技术支持：购买前后均提供免费技术咨询服务.

应用提示：本产品页仅供参考,是否适用于特定应用应由设计工程师根据实际系统需求自行确认.

MAX202ECSE+TG068 规格

规格
常见问题

对比
相关

零件号	MAX202ECSE	MAX202ECSE+TG068	MAX202ECSE+G068	MAX202ECSE+T	MAX202ECSE+
制造商	Analog Devices Inc./Maxim Integrated	Analog Devices Inc./Maxim Integrated	Analog Devices Inc./Maxim Integrated	Analog Devices Inc./Maxim Integrated	Analog Devices Inc./Maxim Integrated
系列	-	-	-	-	-
封装/外壳	16-SOIC (0.154", 3.90mm Width)	16-SOIC (0.154", 3.90mm Width)	16-SOIC (0.154", 3.90mm Width)	16-SOIC (0.154", 3.90mm Width)	16-SOIC (0.154", 3.90mm Width)
包装	Tube	Tape & Reel (TR)	Tube	Tape & Reel (TR)	Tube
产品状态	Obsolete	Obsolete	Obsolete	Active	Active
类型	Transceiver	Transceiver	Transceiver	Transceiver	Transceiver
协议	RS232	RS232	RS232	RS232	RS232
双工	Full	Full	Full	Full	Full
接收器迟滞	500 mV	500 mV	500 mV	500 mV	500 mV
数据速率	120Kbps	120Kbps	120Kbps	120Kbps	120Kbps
电压 - 电源	4.5V ~ 5.5V	4.5V ~ 5.5V	4.5V ~ 5.5V	4.5V ~ 5.5V	4.5V ~ 5.5V
工作温度	0°C ~ 70°C	0°C ~ 70°C	0°C ~ 70°C	0°C ~ 70°C	0°C ~ 70°C
驱动器/接收器数量	2/2	2/2	2/2	2/2	2/2
等级	-	-	-	-	-
认证	-	-	-	-	-
安装类型	Surface Mount	Surface Mount	Surface Mount	Surface Mount	Surface Mount
供应商设备封装	16-SOIC	16-SOIC	16-SOIC	16-SOIC	16-SOIC
