Analog Devices Inc./Maxim Integrated MAX3232EUE+T
- 零件号:
- MAX3232EUE+T
- 分类:
- 驱动器、接收器、收发器
- 封装:
- 16-TSSOP (0.173", 4.40mm Width)
- 数据表:
-
MAX3232EUE+T.pdf
- 描述:
- IC TRANSCEIVER FULL 2/2 16TSSOP
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:0
发送询价，我们会立即回复.
有现货 : 0
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对MAX3232EUE+T进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
MAX3232EUE+T - Maxim +3.0V 至 +5.5V\1Mbps RS-232 收发器,2 驱 2 收(TSSOP-16)
Maxim Integrated(Analog Devices)的 MAX3232EUE+T 是一款低功耗 +3.0V 至 +5.5V 真 RS-232 收发器,带两个驱动器和两个接收器,保证 1Mbps.双电荷泵加小 0.1µF 电容由 3.3V 轨产生合规 RS-232,并有常开接收器输出(R2)用于唤醒监测.采用 16 脚 TSSOP.
产品简介
MAX3232EUE+T 是业界标准的 MAX3232 RS-232 收发器--经典 MAX232 的可 3V 工作\低功耗对应型号.它带两个驱动器和两个接收器,由单 +3.0V 至 +5.5V 电源工作,保证数据速率高达 1Mbps,全程维持真 EIA/TIA-232 电平.
双电荷泵由 3.3V 用仅 0.1µF 电容产生 RS-232 线路电压,低功耗架构适合电池与便携设备.MAX3232 的常开 R2 接收器输出让系统在其余部分空闲时仍能监测来路 RS-232 线.
两个完整 RS-232 通道集于紧凑 16 脚 TSSOP,MAX3232EUE 是通用 3V 串口的主力之选.若外部暴露连接器需要额外稳健,引脚兼容的 ±15kV ESD 保护 MAX3232E 系列是升级路径.
专家技术洞察
3V 串口为什么选 MAX3232?
- 3.3V\1Mbps RS-232:由 3.3V 轨产生真 RS-232 电平,保证 1Mbps--覆盖 5V MAX232 在 3.3V 下无法跑的高速串行链路.
- 0.1µF\低功耗:小 0.1µF 电荷泵电容与低功耗内核适合电池与手持设计.
- 升级路径:对暴露连接器,±15kV ESD 的 MAX3232E 共用相同引脚--需要额外 ESD 稳健时可直接替换.
核心优势
由 3.3V 产生真 RS-232,保证 1Mbps 数据速率.
两个完整 RS-232 通道;兼容 EIA/TIA-232.
双电荷泵仅需 0.1µF 电容;适合电池.
紧凑 16 脚 TSSOP;与 ±15kV ESD 的 MAX3232E 引脚兼容.
技术规格
| 参数 | 数值 | 条件 / 说明 |
|---|---|---|
| 器件类型 | RS-232 收发器(2 驱 / 2 收) | MAX3222/3232/3237/3241 系列 |
| 制造商 | Maxim Integrated(Analog Devices) | |
| 电源电压 | +3.0 V ~ +5.5 V | 单电源 |
| 数据速率 | 高达 1 Mbps | 保证 |
| 电荷泵 | 集成双电荷泵 | 由 3.3V 产生 RS-232 电平 |
| 外部电容 | 0.1 µF | 4 电荷泵+1 VCC 旁路 |
| 驱动器 / 接收器 | 2 / 2 | R2 接收器输出常开 |
| 工作温度 | -40°C ~ +85°C | 扩展级(E) |
| 封装 | 16 脚 TSSOP(EUE) | "+" 无铅;"T" 卷带 |
注：完整电气参数请参阅 Maxim MAX3222-MAX3241 官方数据手册.规格如有变更恕不另行通知,最终设计前请核实所有参数.

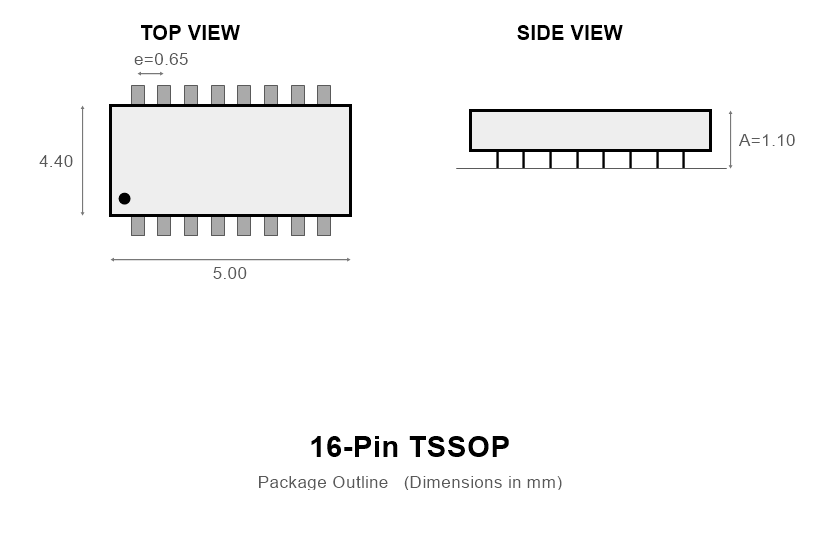

封装信息
MAX3232EUE+T 采用 16 脚 TSSOP 封装,以 EUE 后缀标识(E = 扩展 -40°C 至 +85°C,UE = TSSOP).MAX3232 也提供 DIP 与 SO.
"+" 后缀表示无铅\符合 RoHS,"T" 后缀表示卷带包装.适用标准 16 脚 TSSOP 焊盘与回流焊曲线;把四只 0.1µF 电荷泵电容与 VCC 旁路靠近器件放置.下图为典型应用电路.

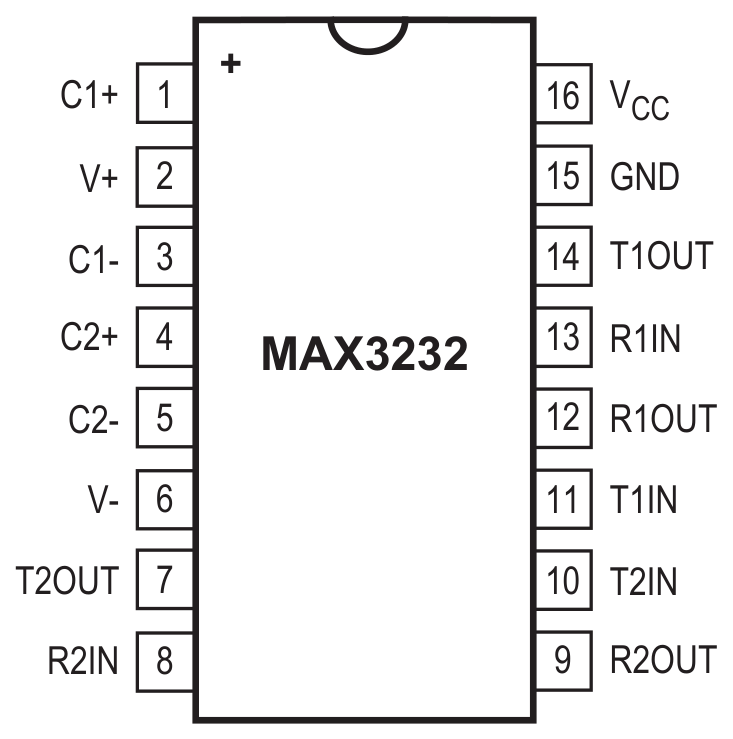

引脚配置(TSSOP-16)
MAX3232 采用 16 脚 RS-232 引脚排布(俯视图)：
- Pin 1 - C1+ / Pin 3 - C1- / Pin 4 - C2+ / Pin 5 - C2-：电荷泵电容连接.
- Pin 2 - V+ / Pin 6 - V-：电荷泵输出(+5.5V / -5.5V).
- Pin 11 - T1IN / Pin 10 - T2IN：驱动器 TTL/CMOS 输入.
- Pin 14 - T1OUT / Pin 7 - T2OUT：驱动器 RS-232 输出.
- Pin 13 - R1IN / Pin 8 - R2IN：接收器 RS-232 输入.
- Pin 12 - R1OUT / Pin 9 - R2OUT：接收器 TTL/CMOS 输出(R2OUT 常开).
- Pin 15 - GND / Pin 16 - VCC：地与 +3V-+5.5V 电源.
接四只 0.1µF 电容,把 T_IN/R_OUT 接到 UART\T_OUT/R_IN 接到 RS-232 连接器.布局前请对照下方数据手册图核实确切引脚分配.
可替代型号
下列型号仅供参考.替代前请核实 ESD 等级\通道数与封装.
| 型号 | 品牌 | 类型 | 封装 | 主要特点 |
|---|---|---|---|---|
| MAX3232ECUE+T | Maxim | RS-232(2/2),±15kV ESD | TSSOP-16 | ESD 保护升级版 |
| MAX3232ECAE+T | Maxim | RS-232(2/2),±15kV ESD | SSOP-16 | ESD 保护,SSOP |
| MAX3221CUE+T | Maxim | RS-232,1 驱 1 收,AutoShutdown | TSSOP-16 | 单通道,1µA |
| MAX3243EAI+ | Maxim | RS-232,3 驱 5 收,AutoShutdown | SSOP-28 | 完整串口,±15kV ESD |
制造商信息
Maxim Integrated(现已并入 Analog Devices(NASDAQ: ADI))以 MAX3232 及其系列定义了低功耗 3V RS-232 标准.MAX3232 至今仍是 3.3V 串口高达 1Mbps 的默认两驱两收收发器.
Maxim/ADI 提供完整数据手册\应用笔记与长期供货,在中国设有授权分销与技术支持渠道,支持从样品到批量的各类项目.
应用领域
常见问题
MAX3232EUE+T 用于什么?
它是 +3.0V 至 +5.5V\1Mbps RS-232 收发器,两驱两收--用于电池供电\手持\外设与数据通信设备的标准 3V 串行收发器.
MAX3232 和 MAX3232E 有何不同?
MAX3232E 在 RS-232 脚增加 ±15kV ESD 保护用于暴露连接器;基础 MAX3232(本款)共用相同 3V\两驱两收\0.1µF 设计与引脚,但无 ±15kV 等级.
支持什么数据速率和电容?
保证高达 1Mbps,用四只 0.1µF 电荷泵电容加一只 0.1µF VCC 旁路,单 +3.0V 至 +5.5V 电源.
MAX3232EUE+T 是什么封装?
16 脚 TSSOP(EUE,扩展温度);MAX3232 也提供 DIP 与 SO.
免责声明
信息准确性：本页技术规格基于 Maxim 官方数据手册.我们力求准确完整,但规格如有变更恕不另行通知.最终设计前请核实所有参数.
正品保证：我们保证所售产品均为原厂正品,具备完整的物料可追溯性.
技术支持：购买前后均提供免费技术咨询服务.
应用提示：本产品页仅供参考,是否适用于特定应用应由设计工程师根据实际系统需求自行确认.
MAX3232EUE+T 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Analog Devices Inc./Maxim Integrated
- 系列:
- -
- 封装/外壳:
- 16-TSSOP (0.173", 4.40mm Width)
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 类型:
- Transceiver
- 协议:
- RS232
- 双工:
- Full
- 接收器迟滞:
- 300 mV
- 数据速率:
- 235Kbps
- 电压 - 电源:
- 3V ~ 5.5V
- 工作温度:
- -40°C ~ 85°C
- 驱动器/接收器数量:
- 2/2
- 等级:
- -
- 认证:
- -
- 安装类型:
- Surface Mount
- 供应商设备封装:
- 16-TSSOP
- 分类:
- 驱动器、接收器、收发器
1. 如何在深圳市富聪科技有限公司上订购MAX3232EUE+T?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证MAX3232EUE+T来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对MAX3232EUE+T进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括MAX3232EUE+T在内的产品;我们比任何其他客户都更关注MAX3232EUE+T产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. MAX3232EUE+T显示的价格和库存准确吗?
MAX3232EUE+T的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. MAX3232EUE+T的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的MAX3232EUE+T出现问题,只有在满足以下所有条件时,我们才接受MAX3232EUE+T的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在MAX3232EUE+T交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如MAX3232EUE+T引脚图\MAX3232EUE+T数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
|
| 零件号 | MAX3232EUE+ | MAX3232EUE+T |
| 制造商 | Analog Devices Inc./Maxim Integrated | Analog Devices Inc./Maxim Integrated |
| 系列 | - | - |
| 封装/外壳 | 16-TSSOP (0.173", 4.40mm Width) | 16-TSSOP (0.173", 4.40mm Width) |
| 包装 | Tube | Tape & Reel (TR) |
| 产品状态 | Active | Active |
| 类型 | Transceiver | Transceiver |
| 协议 | RS232 | RS232 |
| 双工 | Full | Full |
| 接收器迟滞 | 300 mV | 300 mV |
| 数据速率 | 235Kbps | 235Kbps |
| 电压 - 电源 | 3V ~ 5.5V | 3V ~ 5.5V |
| 工作温度 | -40°C ~ 85°C | -40°C ~ 85°C |
| 驱动器/接收器数量 | 2/2 | 2/2 |
| 等级 | - | - |
| 认证 | - | - |
| 安装类型 | Surface Mount | Surface Mount |
| 供应商设备封装 | 16-TSSOP | 16-TSSOP |
