Analog Devices Inc./Maxim Integrated MAX3232ECUE+T
- 零件号:
- MAX3232ECUE+T
- 分类:
- 驱动器、接收器、收发器
- 封装:
- 16-TSSOP (0.173", 4.40mm Width)
- 数据表:
-
MAX3232ECUE+T.pdf
- 描述:
- IC TRANSCEIVER FULL 2/2 16TSSOP
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:5,694
发送询价，我们会立即回复.
有现货 : 5,694
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对MAX3232ECUE+T进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
MAX3232ECUE+T - Maxim ±15kV ESD 保护 +3V 至 +5.5V RS-232 收发器,2 驱 2 收(TSSOP-16)
Maxim Integrated(Analog Devices)的 MAX3232ECUE+T 是 ±15kV ESD 保护 MAX3232E RS-232 收发器的 TSSOP 版本--两驱两收\+3V 至 +5.5V,采用纤薄 16 脚 TSSOP 封装,适合高度与空间受限的板卡.双电荷泵加 0.1µF 电容由 3.3V 产生真 RS-232,I/O 带 ±15kV ESD.
产品简介
MAX3232ECUE+T 是 Maxim ±15kV ESD 保护 MAX3232E RS-232 收发器的纤薄 TSSOP 级别(MAX3222E-MAX3241E 系列).它由 +3V 至 +5.5V 电源提供两驱两收,电气性能与 SSOP 的 MAX3232ECAE 相同,但采用更薄的 16 脚 TSSOP 外形,适合纤薄密集装配.
双电荷泵由 3.3V 用仅 0.1µF 电容产生 RS-232 线路电平,每个 RS-232 输入输出都加固到 ±15kV 人体模型 ESD.接收器带 5kΩ 输入下拉,把 RS-232 转换为 TTL/CMOS.
共用通用 MAX3232E 引脚,TSSOP 的 MAX3232ECUE 可放入任何需要更薄 TSSOP 封装的 MAX3232E 布局--笔记本\手持终端与串口暴露于 ESD 的紧凑外设.
专家技术洞察
为什么选 TSSOP 的 MAX3232ECUE?
- 纤薄 TSSOP:16 脚 TSSOP 比 SSOP 更薄更窄,在紧凑低高度装配中安放,同时保留完整 MAX3232E 功能.
- 3.3V RS-232+±15kV ESD:由 3.3V 轨产生真 RS-232 电平,连接器脚带 ±15kV HBM--现代低电压\ESD 稳健组合.
- 0.1µF\共用引脚:小 0.1µF 电荷泵电容与通用 MAX3232E 引脚,可直接替换 SSOP/TQFN 同族.
核心优势
薄型 16 脚 TSSOP,适合高度与空间受限板卡.
所有 RS-232 I/O 脚 ±15kV HBM ESD.
双电荷泵由 3.3V 产生真 RS-232;仅 0.1µF 电容.
两驱两收;MAX3232E 引脚在 SSOP/TSSOP/TQFN 间共用.
技术规格
| 参数 | 数值 | 条件 / 说明 |
|---|---|---|
| 器件类型 | RS-232 收发器(2 驱 / 2 收),ESD 保护 | MAX3222E-MAX3241E 系列 |
| 制造商 | Maxim Integrated(Analog Devices) | |
| ESD 保护 | ±15 kV HBM | RS-232 I/O 脚 |
| 电源电压 | +3.0 V ~ +5.5 V | 单电源 |
| 电荷泵 | 集成双电荷泵 | 由 3.3V 产生 RS-232 电平 |
| 外部电容 | 0.1 µF | 4 电荷泵+1 VCC 旁路 |
| 驱动器 / 接收器 | 2 / 2 | 5kΩ 接收器输入下拉 |
| 工作温度 | -40°C ~ +85°C | 扩展级(E) |
| 封装 | 16 脚 TSSOP(CUE) | "+" 无铅;"T" 卷带 |
注：完整电气参数请参阅 Maxim MAX3222E-MAX3241E 官方数据手册.规格如有变更恕不另行通知,最终设计前请核实所有参数.
封装信息
MAX3232ECUE+T 采用 16 脚 TSSOP 封装,以 CUE 后缀标识--比 SSOP 的 MAX3232ECAE 更薄更窄,共用相同的 MAX3232E 引脚.

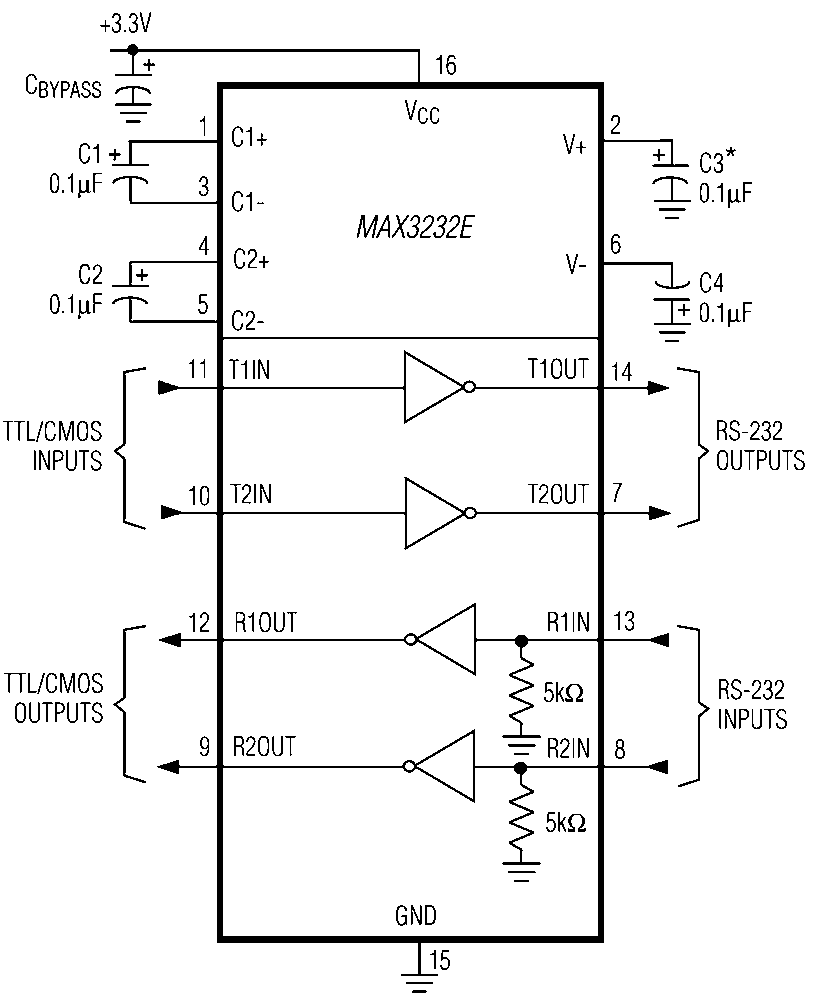

"+" 后缀表示无铅\符合 RoHS,"T" 后缀表示卷带包装.适用标准 16 脚 TSSOP 焊盘与回流焊曲线;把四只 0.1µF 电荷泵电容与 VCC 旁路靠近器件放置.下图为典型应用电路.
引脚配置(TSSOP-16)

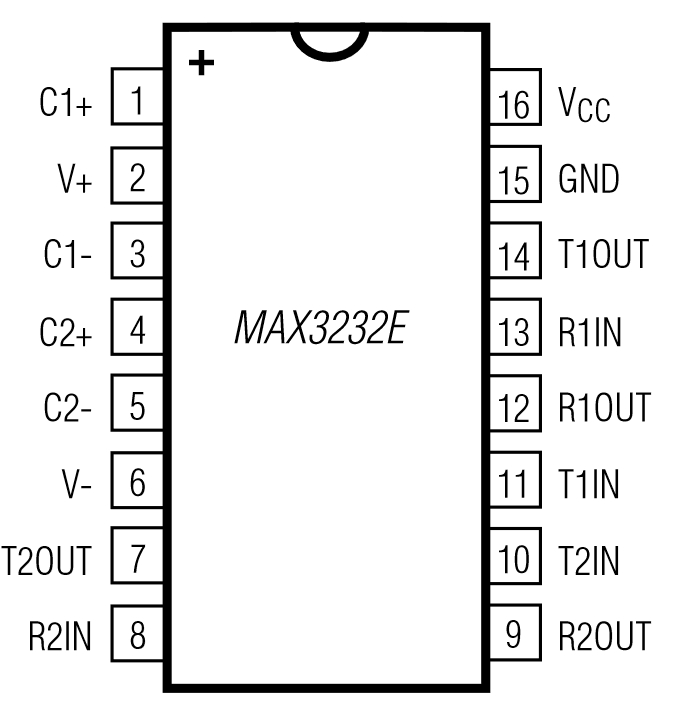

MAX3232E 采用 16 脚 RS-232 引脚排布(俯视图)：
- Pin 1 - C1+ / Pin 3 - C1- / Pin 4 - C2+ / Pin 5 - C2-：电荷泵电容连接.
- Pin 2 - V+ / Pin 6 - V-：电荷泵输出(+5.5V / -5.5V).
- Pin 11 - T1IN / Pin 10 - T2IN：驱动器 TTL/CMOS 输入.
- Pin 14 - T1OUT / Pin 7 - T2OUT：驱动器 RS-232 输出(±15kV ESD).
- Pin 13 - R1IN / Pin 8 - R2IN：接收器 RS-232 输入(±15kV ESD,5kΩ 下拉).
- Pin 12 - R1OUT / Pin 9 - R2OUT：接收器 TTL/CMOS 输出.
- Pin 15 - GND / Pin 16 - VCC：地与 +3V-+5.5V 电源.
接四只 0.1µF 电容,把 T_IN/R_OUT 接到 UART\带 ±15kV ESD 的 T_OUT/R_IN 接到 RS-232 连接器.布局前请对照下方数据手册图核实确切引脚分配.
可替代型号
下列型号仅供参考.替代前请核实封装\通道数与 ESD.
| 型号 | 品牌 | 类型 | 封装 | 主要特点 |
|---|---|---|---|---|
| MAX3232ECAE+T | Maxim | ±15kV ESD RS-232(2/2) | SSOP-16 | 同 MAX3232E,SSOP |
| MAX3232EUE+T | Maxim | RS-232(2/2) | TSSOP-16 | 3V RS-232,TSSOP |
| MAX3221CUE+T | Maxim | RS-232,1 驱 1 收,AutoShutdown | TSSOP-16 | 单通道,1µA |
| MAX3243EAI+ | Maxim | RS-232,3 驱 5 收,AutoShutdown | SSOP-28 | 完整串口,±15kV ESD |
制造商信息
Maxim Integrated(现已并入 Analog Devices(NASDAQ: ADI))以 SSOP\TSSOP 与 TQFN 封装提供 ±15kV ESD 的 MAX3232E.TSSOP 的 MAX3232ECUE 服务于纤薄\空间受限的 3V 串行设计.
Maxim/ADI 提供完整数据手册\应用笔记与长期供货,在中国设有授权分销与技术支持渠道,支持从样品到批量的各类项目.
应用领域
常见问题
MAX3232ECUE+T 用于什么?
它是 ±15kV ESD 保护 +3V 至 +5.5V MAX3232E RS-232 收发器(两驱两收)的 TSSOP 版本,用于纤薄\空间受限且连接器暴露的 3V 串行设计.
和 MAX3232ECAE 有何不同?
只在封装:CUE 是更薄的 16 脚 TSSOP,CAE 是 SSOP.同为 ±15kV ESD MAX3232E 电路\引脚与 0.1µF 电容.
需要什么电容和电源?
四只 0.1µF 电荷泵电容加一只 0.1µF VCC 旁路,单 +3.0V 至 +5.5V 电源.
MAX3232ECUE+T 是什么封装?
16 脚 TSSOP(CUE);同样的 MAX3232E 引脚也提供 SSOP 与 TQFN.
免责声明
信息准确性：本页技术规格基于 Maxim 官方数据手册.我们力求准确完整,但规格如有变更恕不另行通知.最终设计前请核实所有参数.
正品保证：我们保证所售产品均为原厂正品,具备完整的物料可追溯性.
技术支持：购买前后均提供免费技术咨询服务.
应用提示：本产品页仅供参考,是否适用于特定应用应由设计工程师根据实际系统需求自行确认.
