Name: MAX3232ECAE+TGA8
Brand: Analog Devices Inc./Maxim Integrated
SKU: MAX3232ECAE+TGA8
Price: 2.40 USD
Availability: InStock
Rating: 5 (2 reviews)

24小时咨询热线 0755 83957878

首页 > 产品 > 集成电路（ICs） > 接口 > 驱动器、接收器、收发器

Analog Devices Inc./Maxim Integrated MAX3232ECAE+TGA8

对比

零件号:: MAX3232ECAE+TGA8

制造商:: Analog Devices Inc./Maxim Integrated

分类:: 驱动器、接收器、收发器

封装:: -

数据表:: MAX3232ECAE+TGA8.pdf

描述:: INTEGRATED CIRCUIT

数量:: 询价单加入询价列表立即购买加入购物车

单价:￥0.000000

总价:￥0.000000

支付方式:

配送方式:

库存:0

发送询价，我们会立即回复.

有现货 : 0

数量	单价	总价
0+	￥0.000000	￥0.000000

立即购买加入购物车

* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.

您也可以对MAX3232ECAE+TGA8进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.

产品详情

MAX3232ECAE+T - Maxim ±15kV ESD 保护 +3V 至 +5.5V RS-232 收发器,2 驱 2 收(SSOP-16)

Maxim Integrated(Analog Devices)的 MAX3232ECAE+T 是一款 +3V 至 +5.5V RS-232 收发器,带两个驱动器和两个接收器及 RS-232 I/O 上 ±15kV ESD 保护.双电荷泵加小 0.1µF 电容在 3.3V 轨产生真正 RS-232--非常适合 3V 笔记本\PDA 与便携串口.采用 16 脚 SSOP.

产品简介

MAX3232ECAE+T 属于 Maxim MAX3222E/MAX3232E/MAX3237E/MAX3241E 系列 ±15kV ESD 保护的 +3V 至 +5.5V RS-232 收发器.MAX3232E 是两驱两收成员--经典 MAX232 的可 3V 工作\ESD 加固对应型号,为现代低电压系统而生.

双电荷泵由单 3.0V 至 5.5V 电源产生 RS-232 线路电平,仅需 0.1µF 电容.每个 RS-232 输入输出都保护到 ±15kV 人体模型 ESD,无需外部保护即可让串口连接器扛住真实静电.接收器含 5kΩ 输入下拉,把 RS-232 转换为 TTL/CMOS.

由于由 3.3V 工作却产生合规 RS-232,MAX3232E 是 3V 笔记本\PDA\手持终端以及任何串口面对暴露连接器的便携设计的标准之选.本级别采用 16 脚 SSOP(系列也提供 TSSOP\TQFN 与宽体 SO).

专家技术洞察

3V 串口为什么选 MAX3232E?

3.3V RS-232+±15kV ESD:由 3.3V 轨产生真 RS-232 电平,并把连接器脚加固到 ±15kV HBM--现代低电压\外部暴露端口需要的组合.
MAX232 式 2/2+0.1µF:熟悉布局的两驱两收,但用小 0.1µF 电荷泵电容,而非 5V MAX232 的 1µF.
一套引脚多种封装:MAX3232E 引脚在 SSOP/TSSOP/TQFN 间共用,可不改原理图选封装(本款是 SSOP CAE).

核心优势

±15kV ESD 保护

所有 RS-232 I/O 脚 ±15kV HBM ESD,适合暴露的 3V 串口.

+3V 至 +5.5V\0.1µF

双电荷泵由 3.3V 产生真 RS-232;仅 0.1µF 电容.

2 驱动器+2 接收器

两驱两收(5kΩ 输入下拉);兼容 EIA/TIA-232.

SSOP-16\共用引脚

16 脚 SSOP;MAX3232E 引脚在 SSOP/TSSOP/TQFN 间共用.

技术规格

参数	数值	条件 / 说明
器件类型	RS-232 收发器(2 驱 / 2 收),ESD 保护	MAX3222E-MAX3241E 系列
制造商	Maxim Integrated(Analog Devices)
ESD 保护	±15 kV HBM	RS-232 I/O 脚
电源电压	+3.0 V ~ +5.5 V	单电源
电荷泵	集成双电荷泵	由 3.3V 产生 RS-232 电平
外部电容	0.1 µF	4 电荷泵+1 VCC 旁路
接收器下拉	5 kΩ	R1IN/R2IN 上
驱动器 / 接收器	2 / 2
工作温度	-40°C ~ +85°C	扩展级(E)
封装	16 脚 SSOP(CAE)	"+" 无铅;"T" 卷带

注：完整电气参数请参阅 Maxim MAX3222E-MAX3241E 官方数据手册.规格如有变更恕不另行通知,最终设计前请核实所有参数.

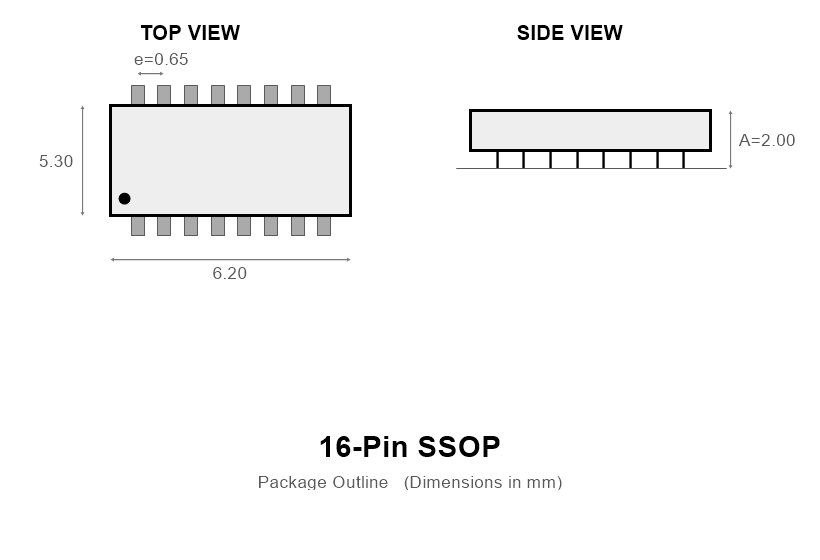

封装信息

MAX3232ECAE+T 采用 16 脚 SSOP 封装,以 CAE 后缀标识.MAX3232E 在 SSOP\TSSOP 与 TQFN 间共用同一 16 脚引脚,封装选择不改原理图.

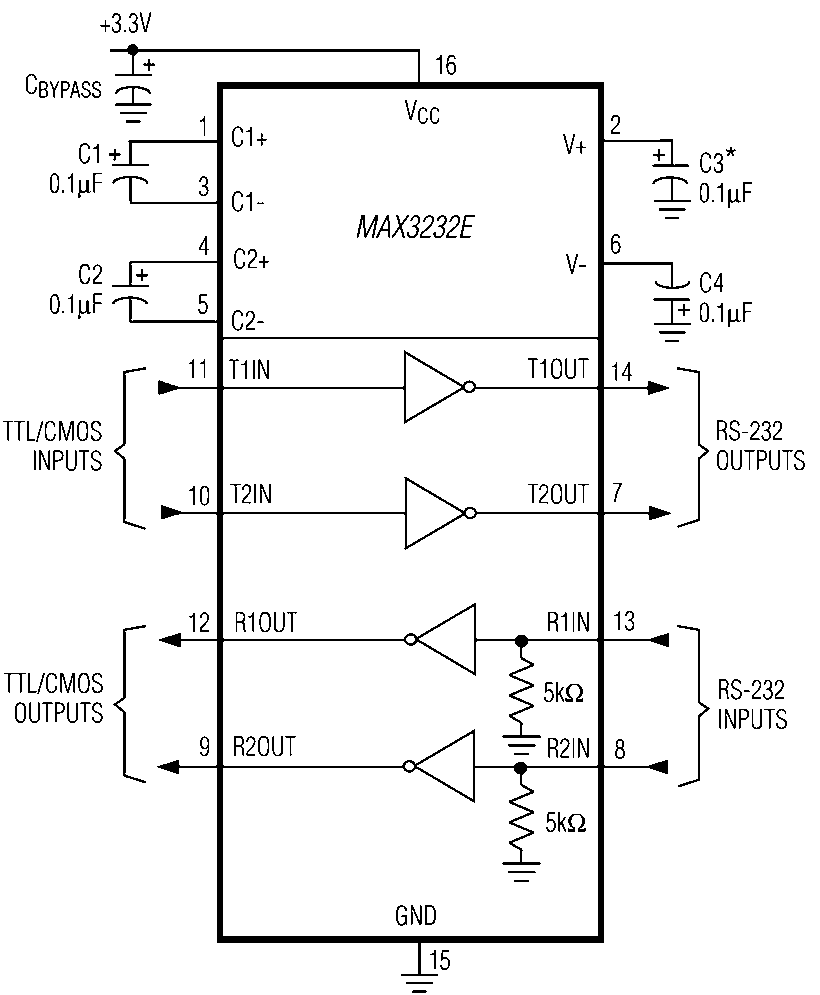

"+" 后缀表示无铅\符合 RoHS,"T" 后缀表示卷带包装.适用标准 16 脚 SSOP 焊盘与回流焊曲线;把四只 0.1µF 电荷泵电容与 VCC 旁路靠近器件放置.下图为典型应用电路.

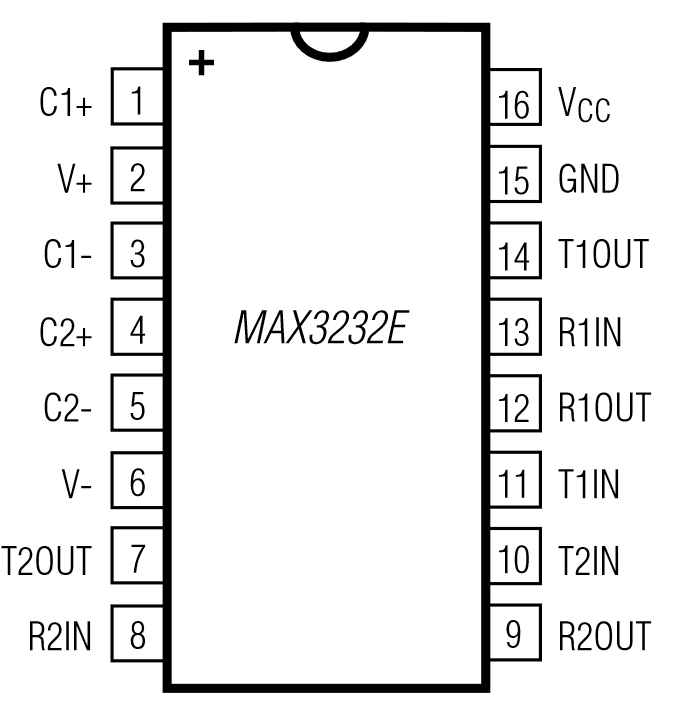

引脚配置(SSOP-16)

MAX3232E 采用 16 脚 RS-232 引脚排布(俯视图)：

Pin 1 - C1+ / Pin 3 - C1- / Pin 4 - C2+ / Pin 5 - C2-：电荷泵电容连接.
Pin 2 - V+ / Pin 6 - V-：电荷泵输出(+5.5V / -5.5V).
Pin 11 - T1IN / Pin 10 - T2IN：驱动器 TTL/CMOS 输入.
Pin 14 - T1OUT / Pin 7 - T2OUT：驱动器 RS-232 输出(±15kV ESD).
Pin 13 - R1IN / Pin 8 - R2IN：接收器 RS-232 输入(±15kV ESD,5kΩ 下拉).
Pin 12 - R1OUT / Pin 9 - R2OUT：接收器 TTL/CMOS 输出.
Pin 15 - GND / Pin 16 - VCC：地与 +3V-+5.5V 电源.

接四只 0.1µF 电容,把 T_IN/R_OUT 接到 UART\带 ±15kV ESD 的 T_OUT/R_IN 接到 RS-232 连接器.布局前请对照下方数据手册图核实确切引脚分配.

可替代型号

下列型号仅供参考.替代前请核实通道数\封装与 ESD.

型号	品牌	类型	封装	主要特点
MAX3232ECUE+T	Maxim	±15kV ESD RS-232(2/2)	TSSOP-16	同 MAX3232E,TSSOP
MAX3232EUE+T	Maxim	RS-232(2/2)	TSSOP-16	3V RS-232,TSSOP
MAX3221CUE+T	Maxim	RS-232,1 驱 1 收,AutoShutdown	TSSOP-16	单通道,1µA
MAX3243EAI+	Maxim	RS-232,3 驱 5 收,AutoShutdown	SSOP-28	完整串口,±15kV ESD

制造商信息

Maxim Integrated(现已并入 Analog Devices(NASDAQ: ADI))以 MAX3222E-MAX3241E 系列把业界标准 RS-232 扩展到 3V 与 ±15kV ESD.MAX3232E 是低电压串口的两驱两收主力.

Maxim/ADI 提供完整数据手册\应用笔记与长期供货,在中国设有授权分销与技术支持渠道,支持从样品到批量的各类项目.

应用领域

3V 笔记本

3V 笔记本与低电压系统

典型案例：3.3V 笔记本引出 RS-232 端口;MAX3232E 由 3.3V 轨产生合规电平,连接器带 ±15kV ESD.

PDA 与手持

PDA 与手持终端

典型案例：手持终端的扩展坞串口用 MAX3232E,使反复插拔在 3V 设计上扛住 ESD.

外设

计算机与仪器外设

典型案例：3V 外设用标准 MAX3232E 加 0.1µF 电容提供双通道 RS-232 链路.

ESD 保护端口

外部暴露的串行连接器

典型案例：3V 板上任何用户可接触的 RS-232 插座用 MAX3232E 的 ±15kV 等级避免现场 ESD 失效.

常见问题

MAX3232ECAE+T 用于什么?

它是 +3V 至 +5.5V\±15kV ESD 保护的 RS-232 收发器,两驱两收,用于 3V 笔记本\PDA\手持终端及串口面对暴露连接器的低电压设计.

MAX3232E 和 MAX232 有何不同?

MAX3232E 由 3.0V 至 5.5V 工作(MAX232 为 5V),用 0.1µF 电容(而非 1µF),并在 RS-232 脚增加 ±15kV ESD,同时保持两驱两收功能.

需要什么电容?

四只 0.1µF 电荷泵电容加一只 0.1µF VCC 旁路,单 +3.0V 至 +5.5V 电源.

MAX3232ECAE+T 是什么封装?

16 脚 SSOP(CAE);同样的 MAX3232E 引脚也提供 TSSOP 与 TQFN.

免责声明

信息准确性：本页技术规格基于 Maxim 官方数据手册.我们力求准确完整,但规格如有变更恕不另行通知.最终设计前请核实所有参数.

正品保证：我们保证所售产品均为原厂正品,具备完整的物料可追溯性.

技术支持：购买前后均提供免费技术咨询服务.

应用提示：本产品页仅供参考,是否适用于特定应用应由设计工程师根据实际系统需求自行确认.

MAX3232ECAE+TGA8 规格

规格
常见问题

对比
相关

零件号	MAX3232ECAE	MAX3232ECAE-T	MAX3232ECAE+	MAX3232ECAE+T	MAX3232ECAE+TGA8
制造商	Analog Devices Inc./Maxim Integrated	Analog Devices Inc./Maxim Integrated	Analog Devices Inc./Maxim Integrated	Analog Devices Inc./Maxim Integrated	Analog Devices Inc./Maxim Integrated
系列	-	-	-	-	-
封装/外壳	16-SSOP (0.209", 5.30mm Width)	16-SSOP (0.209", 5.30mm Width)	16-SSOP (0.209", 5.30mm Width)	16-SSOP (0.209", 5.30mm Width)	-
包装	Tube	Tape & Reel (TR)	Tube	Tape & Reel (TR)	Bulk
产品状态	Obsolete	Obsolete	Active	Active	Obsolete
类型	Transceiver	Transceiver	Transceiver	Transceiver	-
协议	RS232	RS232	RS232	RS232	-
双工	Full	Full	Full	Full	-
接收器迟滞	500 mV	500 mV	500 mV	500 mV	-
数据速率	1Mbps	1Mbps	1Mbps	1Mbps	-
电压 - 电源	3V ~ 5.5V	3V ~ 5.5V	3V ~ 5.5V	3V ~ 5.5V	-
工作温度	0°C ~ 70°C	0°C ~ 70°C	0°C ~ 70°C	0°C ~ 70°C	-
驱动器/接收器数量	2/2	2/2	2/2	2/2	-
等级	-	-	-	-	-
认证	-	-	-	-	-
安装类型	Surface Mount	Surface Mount	Surface Mount	Surface Mount	-
供应商设备封装	16-SSOP	16-SSOP	16-SSOP	16-SSOP	-
