Analog Devices Inc./Maxim Integrated MAX3232ECUP+TG071

对比

零件号:: MAX3232ECUP+TG071

制造商:: Analog Devices Inc./Maxim Integrated

分类:: 驱动器、接收器、收发器

封装:: 20-TSSOP (0.173", 4.40mm Width)

数据表:: MAX3232ECUP+TG071.pdf

描述:: IC TRANSCEIVER FULL 2/2 20TSSOP

数量:: 询价单加入询价列表立即购买加入购物车

单价:￥0.000000

总价:￥0.000000

支付方式:

配送方式:

库存:0

发送询价，我们会立即回复.

有现货 : 0

数量	单价	总价
0+	￥0.000000	￥0.000000

立即购买加入购物车

* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.

您也可以对MAX3232ECUP+TG071进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.

产品详情

MAX3232ECUP+T - Maxim ±15kV ESD 保护 +3V 至 +5.5V RS-232 收发器,2 驱 2 收(TSSOP-16)

Maxim Integrated(Analog Devices)的 MAX3232ECUP+T 是 ±15kV ESD 保护 MAX3232E RS-232 收发器的卷带 TSSOP 级别--两驱两收\+3V 至 +5.5V,面向 3V 串口量产.双电荷泵加 0.1µF 电容由 3.3V 产生真 RS-232,I/O 带 ±15kV ESD.

产品简介

MAX3232ECUP+T 是 Maxim ±15kV ESD 保护 MAX3232E RS-232 收发器的 16 脚 TSSOP 卷带级别(MAX3222E-MAX3241E 系列).以 +3V 至 +5.5V 电源提供两驱两收,面向 3V 串口的批量制造--看重一致的卷带包装与久经验证的 MAX3232E 内核.

双电荷泵由 3.3V 用仅 0.1µF 电容产生 RS-232 线路电平,所有 RS-232 脚保护到 ±15kV 人体模型 ESD.接收器含 5kΩ 输入下拉,把 RS-232 转换为 TTL/CMOS.

基于共用 MAX3232E 引脚,MAX3232ECUP 与其他 MAX3232E 封装可互换,产线可标准化用此 TSSOP 卷带,同时保留不改原理图迁移到 SSOP 或 TQFN 同族的选项.

专家技术洞察

量产为什么选 MAX3232ECUP?

TSSOP 卷带:TSSOP 的 "+T" 卷带级别适合 3V 串行板的自动化\高产量装配.
±15kV ESD\3.3V:连接器脚扛 ±15kV HBM,器件由 3.3V 轨产生真 RS-232--无需外部 ESD 二极管或双极性电源.
系列互换:与 SSOP/TQFN 件相同 MAX3232E 引脚与 0.1µF 设计,跨封装二供直接.

核心优势

TSSOP-16 卷带

卷带 TSSOP,适合高产量自动化装配.

±15kV ESD 保护

所有 RS-232 I/O 脚 ±15kV HBM ESD.

+3V 至 +5.5V\0.1µF

双电荷泵由 3.3V 产生真 RS-232;仅 0.1µF 电容.

2 驱 2 收\共用引脚

两驱两收;MAX3232E 引脚在 SSOP/TSSOP/TQFN 间共用.

技术规格

参数	数值	条件 / 说明
器件类型	RS-232 收发器(2 驱 / 2 收),ESD 保护	MAX3222E-MAX3241E 系列
制造商	Maxim Integrated(Analog Devices)
ESD 保护	±15 kV HBM	RS-232 I/O 脚
电源电压	+3.0 V ~ +5.5 V	单电源
电荷泵	集成双电荷泵	由 3.3V 产生 RS-232 电平
外部电容	0.1 µF	4 电荷泵+1 VCC 旁路
驱动器 / 接收器	2 / 2	5kΩ 接收器输入下拉
工作温度	-40°C ~ +85°C	扩展级(E)
封装	16 脚 TSSOP(CUP)	"+" 无铅;"T" 卷带

注：完整电气参数请参阅 Maxim MAX3222E-MAX3241E 官方数据手册.规格如有变更恕不另行通知,最终设计前请核实所有参数.

封装信息

MAX3232ECUP+T 采用 16 脚 TSSOP 卷带封装,以 CUP+T 后缀标识.与 SSOP 及 TQFN 版本共用相同 MAX3232E 引脚.

"+" 后缀表示无铅\符合 RoHS,"T" 后缀表示卷带包装便于贴片.适用标准 16 脚 TSSOP 焊盘与回流焊曲线;把四只 0.1µF 电荷泵电容与 VCC 旁路靠近器件放置.下图为典型应用电路.

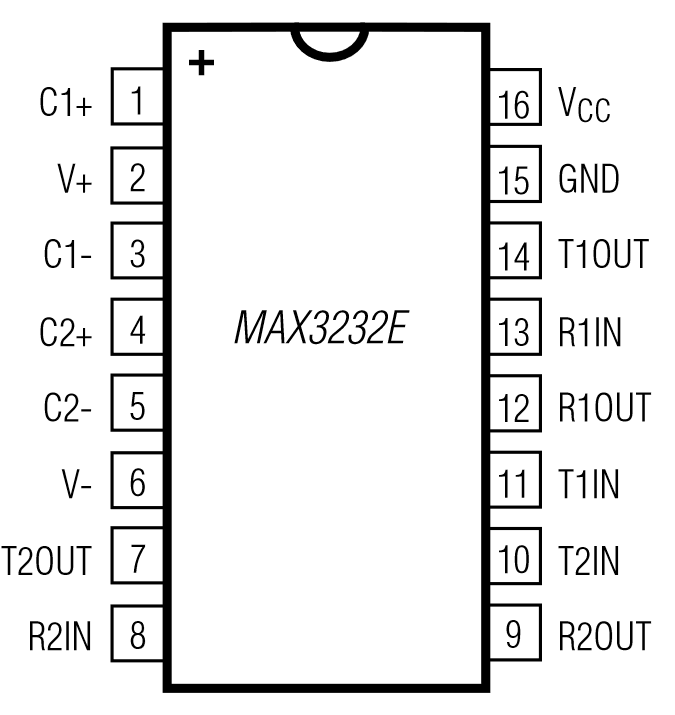

引脚配置(TSSOP-16)

MAX3232E 采用 16 脚 RS-232 引脚排布(俯视图)：

Pin 1 - C1+ / Pin 3 - C1- / Pin 4 - C2+ / Pin 5 - C2-：电荷泵电容连接.
Pin 2 - V+ / Pin 6 - V-：电荷泵输出(+5.5V / -5.5V).
Pin 11 - T1IN / Pin 10 - T2IN：驱动器 TTL/CMOS 输入.
Pin 14 - T1OUT / Pin 7 - T2OUT：驱动器 RS-232 输出(±15kV ESD).
Pin 13 - R1IN / Pin 8 - R2IN：接收器 RS-232 输入(±15kV ESD,5kΩ 下拉).
Pin 12 - R1OUT / Pin 9 - R2OUT：接收器 TTL/CMOS 输出.
Pin 15 - GND / Pin 16 - VCC：地与 +3V-+5.5V 电源.

接四只 0.1µF 电容,把 T_IN/R_OUT 接到 UART\带 ±15kV ESD 的 T_OUT/R_IN 接到 RS-232 连接器.布局前请对照下方数据手册图核实确切引脚分配.

可替代型号

下列型号仅供参考.替代前请核实封装\通道数与 ESD.

型号	品牌	类型	封装	主要特点
MAX3232ECUE+T	Maxim	±15kV ESD RS-232(2/2)	TSSOP-16	同 MAX3232E,TSSOP
MAX3232ECAE+T	Maxim	±15kV ESD RS-232(2/2)	SSOP-16	同 MAX3232E,SSOP
MAX3221CUE+T	Maxim	RS-232,1 驱 1 收,AutoShutdown	TSSOP-16	单通道,1µA
MAX3243EAI+	Maxim	RS-232,3 驱 5 收,AutoShutdown	SSOP-28	完整串口,±15kV ESD

制造商信息

Maxim Integrated(现已并入 Analog Devices(NASDAQ: ADI))以多种封装与卷带选项提供 ±15kV ESD 的 MAX3232E.MAX3232ECUP TSSOP 卷带级别支持高产量 3V 串行制造.

Maxim/ADI 提供完整数据手册\应用笔记与长期供货,在中国设有授权分销与技术支持渠道,支持从样品到批量的各类项目.

应用领域

3V 量产板

高产量 3V 串口生产

典型案例：高产量 3.3V 板标准化用 MAX3232ECUP TSSOP 卷带,跨批次一致贴片.

工业串口

工业 3V RS-232 接口

典型案例：工业控制器的 3V RS-232 端口用 MAX3232ECUP,在 -40°C 至 +85°C 带 ±15kV ESD.

网络

网络与外设控制台

典型案例：网络外设引出基于 MAX3232ECUP 卷带件的 3V RS-232 控制台.

ESD 保护串口

暴露的 3V 串行连接器

典型案例：用户可接触的 3V 串口插座靠 MAX3232E 的 ±15kV 等级扛住现场插拔 ESD.

常见问题

MAX3232ECUP+T 用于什么?

它是 ±15kV ESD 保护 +3V 至 +5.5V MAX3232E RS-232 收发器(两驱两收)的 TSSOP 卷带级别,用于高产量 3V 串口制造.

和 MAX3232ECUE 有何不同?

两者都是 16 脚 TSSOP 的 MAX3232E,±15kV ESD 电路\引脚与 0.1µF 电容相同;属同一器件的封装/订购选项变体.

需要什么电容和电源?

四只 0.1µF 电荷泵电容加一只 0.1µF VCC 旁路,单 +3.0V 至 +5.5V 电源.

MAX3232ECUP+T 是什么封装?

16 脚 TSSOP 卷带;同样的 MAX3232E 引脚也提供 SSOP 与 TQFN.

免责声明

信息准确性：本页技术规格基于 Maxim 官方数据手册.我们力求准确完整,但规格如有变更恕不另行通知.最终设计前请核实所有参数.

正品保证：我们保证所售产品均为原厂正品,具备完整的物料可追溯性.

技术支持：购买前后均提供免费技术咨询服务.

应用提示：本产品页仅供参考,是否适用于特定应用应由设计工程师根据实际系统需求自行确认.

MAX3232ECUP+TG071 规格

规格
常见问题

对比
相关

零件号	MAX3232ECUP+T	MAX3232ECUP+	MAX3232ECUP	MAX3232ECUP+TG071	MAX3232ECUP+G071
制造商	Analog Devices Inc./Maxim Integrated	Analog Devices Inc./Maxim Integrated	Analog Devices Inc./Maxim Integrated	Analog Devices Inc./Maxim Integrated	Analog Devices Inc./Maxim Integrated
系列	-	-	-	-	-
封装/外壳	20-TSSOP (0.173", 4.40mm Width)	20-TSSOP (0.173", 4.40mm Width)	20-TSSOP (0.173", 4.40mm Width)	20-TSSOP (0.173", 4.40mm Width)	20-TSSOP (0.173", 4.40mm Width)
包装	Tape & Reel (TR)	Tube	Bulk	Tape & Reel (TR)	Tube
产品状态	Active	Active	Active	Obsolete	Obsolete
类型	Transceiver	Transceiver	Transceiver	Transceiver	Transceiver
协议	RS232	RS232	RS232	RS232	RS232
双工	Full	Full	Full	Full	Full
接收器迟滞	500 mV	500 mV	500 mV	500 mV	500 mV
数据速率	1Mbps	1Mbps	250kbps	1Mbps	1Mbps
电压 - 电源	3V ~ 5.5V	3V ~ 5.5V	3V ~ 5.5V	3V ~ 5.5V	3V ~ 5.5V
工作温度	0°C ~ 70°C	0°C ~ 70°C	0°C ~ 70°C (TA)	0°C ~ 70°C	0°C ~ 70°C
驱动器/接收器数量	2/2	2/2	2/2	2/2	2/2
等级	-	-	-	-	-
认证	-	-	-	-	-
安装类型	Surface Mount	Surface Mount	Surface Mount	Surface Mount	Surface Mount
供应商设备封装	20-TSSOP	20-TSSOP	20-TSSOP	20-TSSOP	20-TSSOP
