MAX232EWE+T - Maxim +5V RS-232 收发器,2 驱 2 收,扩展 -40°C 至 +85°C,宽体 SO-16
Maxim Integrated(Analog Devices)的 MAX232EWE+T 是标准 MAX232 +5V RS-232 收发器的宽体 16 脚 SO 封装版本,按扩展 -40°C 至 +85°C 范围定级.同样久经验证的两驱两收\1µF 电容设计--宽体 SO 适合从初代 DIP 迁移的板卡与更易手工返修.兼容 EIA/TIA-232E.
产品简介
MAX232EWE+T 是标准 MAX232 RS-232 收发器,采用宽体 SO(SOIC-W)16 脚封装,按扩展 -40°C 至 +85°C 工业范围定级.它属于 Maxim MAX220-MAX249 系列,保留经典电路:两个发送器\两个接收器\集成电荷泵与标准 1µF 电容.
与窄体 SO 的 MAX232ESE 的区别纯粹是机械上的--宽体 0.3 英寸外形.更宽的间距便于手工装配与返修,也匹配许多老 RS-232 板从通孔 DIP 迁移时采用的封装.电气上完全一致:双电荷泵由 +5V 产生 ±10V,接收器把 RS-232 转换为 TTL/CMOS.
由于采用相同的通用 MAX232 16 脚引脚分配,MAX232EWE 可直接用于需要工业温度范围的宽体 SO 布局.适合工厂控制器\仪表与围绕宽体封装构建的传统串行设计.
专家技术洞察
何时选宽体 SO 的 MAX232EWE?
- 宽体封装:当板卡按 0.3 英寸宽体 SO 布局(常是从初代 DIP-16 的直接迁移)而非 MAX232ESE 的窄体 SO 时,选 EWE.
- 扩展温度:与 ESE 一样定级 -40°C 至 +85°C,覆盖商业级无法承受的冷启动与高环境温度机箱.
- 标准 1µF\易返修:经典 1µF 电容加更宽裕的宽体 SO 焊盘,使手工焊与现场返修比细间距方案更简单.
核心优势
0.3 英寸宽体 SO;便于 DIP 迁移与手工返修.
工业温度范围,适合冷启动与高环境温度使用.
标准 MAX232 电路,+5V 单电源,1µF 电容.
两驱两收;通用 MAX232 16 脚引脚;兼容 EIA/TIA-232E.
技术规格
| 参数 | 数值 | 条件 / 说明 |
|---|---|---|
| 器件类型 | RS-232 收发器(2 驱 / 2 收) | MAX220-MAX249 系列(标准 MAX232) |
| 制造商 | Maxim Integrated(Analog Devices) | |
| 工作温度 | -40°C ~ +85°C | 扩展级(E) |
| 电源电压 | +5 V | 单电源 |
| 电荷泵 | 集成(倍压器+反相器) | 由 +5V 产生 ±10V |
| 外部电容 | 1 µF(C1-C4) | 标准 MAX232 取值 |
| 驱动器 / 接收器 | 2 / 2 | |
| 标准 | EIA/TIA-232E\V.28/V.24 | |
| 封装 | 16 脚宽体 SO(EWE) | 0.3 英寸体;"+" 无铅;"T" 卷带 |
注：完整电气参数请参阅 Maxim MAX220-MAX249 官方数据手册.规格如有变更恕不另行通知,最终设计前请核实所有参数.
封装信息
MAX232EWE+T 采用宽体 16 脚 SO(0.3 英寸 SOIC-W)封装,以 WE 后缀标识;E 表示扩展温度级.更宽的外形是从初代 16 脚 DIP 迁移板卡的常见直接替换.
"+" 后缀表示无铅\符合 RoHS,"T" 后缀表示卷带包装.适用标准宽体 SO 焊盘与回流焊曲线;把四只 1µF 电荷泵电容(C1-C4)靠近器件放置并对 VCC 去耦.下图为典型应用电路(该图涵盖 MAX220/MAX232/MAX232A;MAX232 取 1µF).

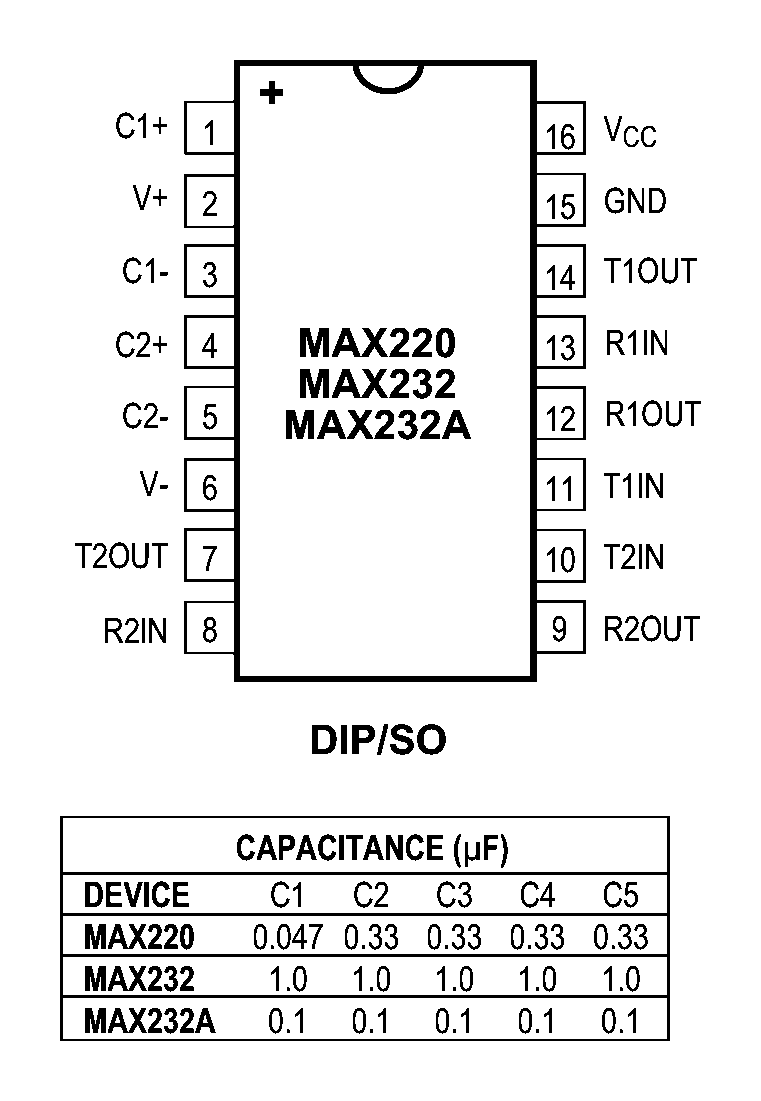

引脚配置(宽体 SO-16)
MAX232EWE 采用通用 MAX232 的 16 脚 RS-232 引脚排布(俯视图)：
- Pin 1 - C1+ / Pin 3 - C1- / Pin 4 - C2+ / Pin 5 - C2-：电荷泵电容连接.
- Pin 2 - V+ / Pin 6 - V-：电荷泵输出(+10V / -10V).
- Pin 11 - T1IN / Pin 10 - T2IN：驱动器(发送器)TTL/CMOS 输入.
- Pin 14 - T1OUT / Pin 7 - T2OUT：驱动器 RS-232 输出.
- Pin 13 - R1IN / Pin 8 - R2IN：接收器 RS-232 输入.
- Pin 12 - R1OUT / Pin 9 - R2OUT：接收器 TTL/CMOS 输出.
- Pin 15 - GND / Pin 16 - VCC：地与 +5V 电源.
按图接 C1-C4(1µF),把 T_IN/R_OUT 接到 UART\T_OUT/R_IN 接到 RS-232 连接器;引脚与窄体 SO 件完全相同,只是体更宽.布局前请对照下方数据手册图核实确切引脚分配.
