Analog Devices Inc./Maxim Integrated MAX220CWE+T
- 零件号:
- MAX220CWE+T
- 分类:
- 驱动器、接收器、收发器
- 封装:
- 16-SOIC (0.295", 7.50mm Width)
- 数据表:
-
MAX220CWE+T.pdf
- 描述:
- IC TRANSCEIVER FULL 2/2 16SOIC
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:0
发送询价，我们会立即回复.
有现货 : 0
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对MAX220CWE+T进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
MAX220CWE+T - Maxim +5V 低功耗 RS-232 收发器,2 驱动 / 2 接收(宽体 SO-16)
Maxim Integrated 的 MAX220CWE+T 是一款低功耗 +5V RS-232 收发器,含两个驱动器和两个接收器.片上电荷泵由单一 +5V 供电,MAX220 使用独特的小电荷泵电容(0.047µF / 0.33µF)--比 MAX232 更小,满足 EIA/TIA-232E\速率达 120kbps,采用 16 脚宽体 SO.
产品简介
MAX220CWE+T 是 Maxim MAX220-MAX249 系列 +5V 供电多通道 RS-232 驱动/接收器的一员,用于 EIA/TIA-232E 与 V.28/V.24 通信.它集成电荷泵,使单一 +5V 轨产生 RS-232 所需的 ±10V,无需双极性 ±12V 电源.
它提供两个发送器与两个接收器,满足标准 3 线串口外加一条握手线,速率达 120kbps.MAX220 是系列中低功耗\省空间的成员:它用独特的小外置电容--C1 = 0.047µF,C2-C5 = 0.33µF--而非原版 MAX232 所需的 1µF.
MAX220/MAX232/MAX232A 共用同一 16 脚引脚,因此 MAX220 可直接用于现有设计同时缩小电容."CWE" 选项是 16 脚宽体 SO 表面贴装--为便携与接口转换应用提供紧凑低功耗的串口前端.
专家技术洞察
为什么选 MAX220CWE+T?
- 更小的电荷泵电容:0.047µF / 0.33µF 值(MAX232 为 1µF)缩小旁路网络与板面积--紧凑低功耗设计中很有用.
- 单 +5V\引脚直插:MAX220 与 MAX232/MAX232A 共用 16 脚布局,可嵌入标准 RS-232 焊盘.
- 系列灵活性:属 MAX220-MAX249 系列(含 5µW 关断与多通道成员),日后若需更多通道或关断可方便升级.
核心优势
单 +5V 供电\片上电荷泵;系列低功耗成员.
独特 C1=0.047µF\C2-C5=0.33µF 电荷泵电容--比 MAX232 的 1µF 小.
两发两收,EIA/TIA-232E 达 120kbps;MAX232 兼容引脚.
表面贴装 16 脚宽体 SO;可直接替换 MAX232/MAX232A 设计.
技术规格
| 参数 | 数值 | 条件 / 说明 |
|---|---|---|
| 器件类型 | +5V RS-232/V.28 收发器 | MAX220-MAX249 系列 |
| 制造商 | Maxim Integrated(Analog Devices) | |
| 电源电压 | +5 V | 单电源 |
| 驱动器 / 接收器 | 2 / 2 | T1\T2 / R1\R2 |
| 电荷泵电容 | C1 = 0.047 µF;C2-C5 = 0.33 µF | MAX220 专用值 |
| 数据率 | 最高 120 kbps | 符合 EIA/TIA-232E |
| 驱动输出 | ±5 V(典型) | RS-232 电平 |
| 工作温度 | 0°C ~ +70°C | 商业级(C) |
| 封装 | 16 脚宽体 SO(CWE) | 表面贴装;卷带(T) |
注：电容值为 MAX220 专用(C1=0.047µF,C2-C5=0.33µF);请勿替换为 MAX232(1µF)或 MAX232A(0.1µF)的值.完整参数请参阅 Maxim MAX220-MAX249 官方数据手册;规格如有变更恕不另行通知.
封装信息
MAX220CWE+T 采用 16 脚宽体 SO 表面贴装封装,以 "CWE" 后缀标识,卷带("T")包装.另有 DIP(CPE)与窄体 SO(CSE)选项;MAX220 与 MAX232/MAX232A 共用焊盘.
"+" 后缀表示无铅\符合 RoHS.按 MAX220 的值(C1=0.047µF,C2-C5=0.33µF)在 C1\C2\V+\V- 与 VCC 接电荷泵电容.下图为含倍压/反相器与两对驱动/接收器的典型应用电路.

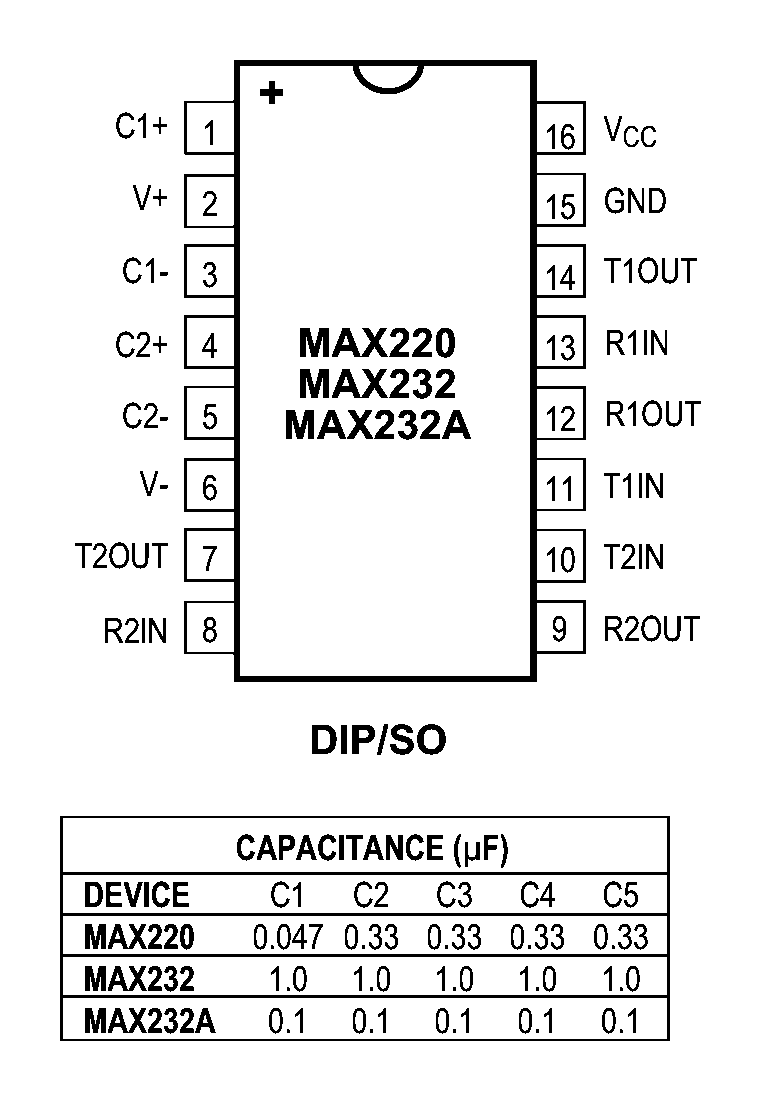

引脚配置(宽体 SO-16)
MAX220 采用标准 16 脚 RS-232 收发器引脚排布(俯视图),与 MAX232/MAX232A 相同：
- Pin 1 - C1+ / Pin 3 - C1-：电荷泵电容 1(0.047µF).
- Pin 2 - V+ / Pin 6 - V-：+10V / -10V 电荷泵输出(0.33µF).
- Pin 4 - C2+ / Pin 5 - C2-：电荷泵电容 2(0.33µF).
- Pin 11 - T1IN / Pin 10 - T2IN：TTL/CMOS 驱动输入.Pin 14 - T1OUT / Pin 7 - T2OUT：RS-232 驱动输出.
- Pin 13 - R1IN / Pin 8 - R2IN：RS-232 接收输入.Pin 12 - R1OUT / Pin 9 - R2OUT：TTL/CMOS 接收输出.
- Pin 15 - GND / Pin 16 - VCC：地与 +5V 电源.
把 T1IN/T2IN 与 R1OUT/R2OUT 接单片机 UART,T1OUT/T2OUT\R1IN/R2IN 接连接器.布局前请对照下方数据手册图核实确切引脚分配.
可替代型号
下列型号仅供参考.替代前请核实电容值\电源与封装.
| 型号 | 品牌 | 类型 | 封装 | 主要特点 |
|---|---|---|---|---|
| MAX220CSE+ | Maxim | 低功耗 RS-232(2/2) | SO-16 | MAX220,窄体 SO |
| MAX220EWE+ | Maxim | 低功耗 RS-232(2/2) | 宽体 SO-16 | 扩展 -40 至 +85°C |
| MAX222CWN+ | Maxim | 带关断 RS-232(2/2) | SO-18 | 关断 / 低功耗模式 |
| MAX232CWE+T | Maxim | +5V RS-232(2/2) | 宽体 SO-16 | 经典,1µF 电容 |
制造商信息
Maxim Integrated(现已并入 Analog Devices(NASDAQ: ADI))是模拟与混合信号半导体的领先供应商.其 MAX220-MAX249 系列是 +5V 单电源 RS-232 设计的基石,涵盖低功耗\多通道与关断等多种变体.
Maxim/ADI 提供完整数据手册\应用笔记与长期供货,在中国设有授权分销与技术支持渠道,支持从样品到批量的各类项目.
应用领域
常见问题
MAX220CWE+T 用于什么?
它是低功耗 +5V RS-232 收发器,含两驱两收,用于便携\低功耗与多点串口设计中的 TTL/CMOS 到 RS-232 接口转换.
MAX220 需要什么电容值?
MAX220 专用值:C1 = 0.047µF,C2-C5 = 0.33µF--比 MAX232(1µF)或 MAX232A(0.1µF)小.请用 MAX220 的值,不要用其他型号的.
MAX220 与 MAX232 引脚兼容吗?
兼容--MAX220/MAX232/MAX232A 共用同一 16 脚引脚;仅推荐电容值不同.
MAX220CWE+T 是什么封装?
16 脚宽体 SO 表面贴装封装(CWE),卷带包装;另有 DIP 与窄体 SO 选项.
免责声明
信息准确性：本页技术规格基于 Maxim 官方数据手册.我们力求准确完整,但规格如有变更恕不另行通知.最终设计前请核实所有参数.
正品保证：我们保证所售产品均为原厂正品,具备完整的物料可追溯性.
技术支持：购买前后均提供免费技术咨询服务.
应用提示：本产品页仅供参考,是否适用于特定应用应由设计工程师根据实际系统需求自行确认.
MAX220CWE+T 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Analog Devices Inc./Maxim Integrated
- 系列:
- -
- 封装/外壳:
- 16-SOIC (0.295", 7.50mm Width)
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 类型:
- Transceiver
- 协议:
- RS232
- 双工:
- Full
- 接收器迟滞:
- 500 mV
- 数据速率:
- 120Kbps
- 电压 - 电源:
- 4.5V ~ 5.5V
- 工作温度:
- 0°C ~ 70°C
- 驱动器/接收器数量:
- 2/2
- 等级:
- -
- 认证:
- -
- 安装类型:
- Surface Mount
- 供应商设备封装:
- 16-SOIC
- 分类:
- 驱动器、接收器、收发器
1. 如何在深圳市富聪科技有限公司上订购MAX220CWE+T?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证MAX220CWE+T来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对MAX220CWE+T进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括MAX220CWE+T在内的产品;我们比任何其他客户都更关注MAX220CWE+T产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. MAX220CWE+T显示的价格和库存准确吗?
MAX220CWE+T的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. MAX220CWE+T的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的MAX220CWE+T出现问题,只有在满足以下所有条件时,我们才接受MAX220CWE+T的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在MAX220CWE+T交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如MAX220CWE+T引脚图\MAX220CWE+T数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
|
|
| 零件号 | MAX220CWE+ | MAX220CWE | MAX220CWE+T |
| 制造商 | Analog Devices Inc./Maxim Integrated | Analog Devices Inc./Maxim Integrated | Analog Devices Inc./Maxim Integrated |
| 系列 | - | - | - |
| 封装/外壳 | 16-SOIC (0.295", 7.50mm Width) | 16-SOIC (0.295", 7.50mm Width) | 16-SOIC (0.295", 7.50mm Width) |
| 包装 | Tube | Tube | Tape & Reel (TR) |
| 产品状态 | Active | Obsolete | Active |
| 类型 | Transceiver | Transceiver | Transceiver |
| 协议 | RS232 | RS232 | RS232 |
| 双工 | Full | Full | Full |
| 接收器迟滞 | 500 mV | 500 mV | 500 mV |
| 数据速率 | 120Kbps | 120Kbps | 120Kbps |
| 电压 - 电源 | 4.5V ~ 5.5V | 4.5V ~ 5.5V | 4.5V ~ 5.5V |
| 工作温度 | 0°C ~ 70°C | 0°C ~ 70°C | 0°C ~ 70°C |
| 驱动器/接收器数量 | 2/2 | 2/2 | 2/2 |
| 等级 | - | - | - |
| 认证 | - | - | - |
| 安装类型 | Surface Mount | Surface Mount | Surface Mount |
| 供应商设备封装 | 16-SOIC | 16-SOIC | 16-SOIC |
