MAX232ESE+T - Maxim +5V RS-232 收发器,2 驱 2 收,扩展 -40°C 至 +85°C(SO-16)
Maxim Integrated(Analog Devices)的 MAX232ESE+T 是经典 MAX232 +5V RS-232 收发器的扩展温度级别--同样久经验证的两驱两收\1µF 电容设计,按完整 -40°C 至 +85°C 工业范围定级.兼容 EIA/TIA-232E,采用 16 脚 SO.
产品简介
MAX232ESE+T 是业界标准 MAX232 的 E 级(扩展温度)版本,属于 Maxim MAX220-MAX249 RS-232 系列.它完全保留经典 MAX232 电路--两个发送器\两个接收器\集成电荷泵与标准 1µF 电容--同时把合格工作范围扩展到 -40°C 至 +85°C.
商业级 MAX232CSE 定级 0°C 至 +70°C,而该 E 级在商业件未定级的冷启动与高环境温度机箱里仍保持串行链路可靠.片内双电荷泵仍由单 +5V 产生 ±10V,接收器把 RS-232 电平转换回 TTL/CMOS,与标准 MAX232 完全一致.
它沿用通用 MAX232 16 脚引脚与 1µF 电容值,因此 MAX232ESE 对任何需要更宽工业温度范围的标准 MAX232 设计都是直接替换件--工厂控制器\仪表与面向户外的串口.
专家技术洞察
何时选 MAX232ESE?
- 标准 MAX232+工业温度:当你要普通 1µF MAX232 行为(而非 0.1µF 高速 MAX232A),但需要 -40°C 至 +85°C 工作时选它.
- 冷启动裕量:-40°C 下限确保严寒上电时电荷泵达 ±10V,商业 0°C 件此时已超规.
- 直接替换\经典电容:与商业 MAX232 相同 16 脚引脚与 1µF 电容,只改温度定级,布局与 BOM 不变.
核心优势
工业温度范围,适合冷启动与高环境温度机箱.
标准 MAX232 电路与 1µF 电容(非 0.1µF 的 MAX232A).
集成电荷泵由 +5V 产生 ±10V,无需双极性电源.
两驱两收;通用 MAX232 16 脚封装;兼容 EIA/TIA-232E.
技术规格
| 参数 | 数值 | 条件 / 说明 |
|---|---|---|
| 器件类型 | RS-232 收发器(2 驱 / 2 收) | MAX220-MAX249 系列(标准 MAX232) |
| 制造商 | Maxim Integrated(Analog Devices) | |
| 工作温度 | -40°C ~ +85°C | 扩展级(E) |
| 电源电压 | +5 V | 单电源 |
| 电荷泵 | 集成(倍压器+反相器) | 由 +5V 产生 ±10V |
| 外部电容 | 1 µF(C1-C4) | 标准 MAX232 取值 |
| 驱动器 / 接收器 | 2 / 2 | |
| 标准 | EIA/TIA-232E\V.28/V.24 | |
| 封装 | 16 脚 SO(ESE) | "+" 无铅;"T" 卷带 |
注：完整电气参数请参阅 Maxim MAX220-MAX249 官方数据手册.规格如有变更恕不另行通知,最终设计前请核实所有参数.
封装信息
MAX232ESE+T 采用 16 脚 SO 封装,以 ESE 后缀标识(E = 扩展温度级).它沿用通用 MAX232 16 脚封装,扩展温度版可不改布局直接替换现有 RS-232 设计.
"+" 后缀表示无铅\符合 RoHS,"T" 后缀表示卷带包装.适用标准 16 脚 SO 焊盘与回流焊曲线;把四只 1µF 电荷泵电容(C1-C4)靠近器件放置并对 VCC 去耦.下图为典型应用电路(该图涵盖 MAX220/MAX232/MAX232A;MAX232 取 1µF).

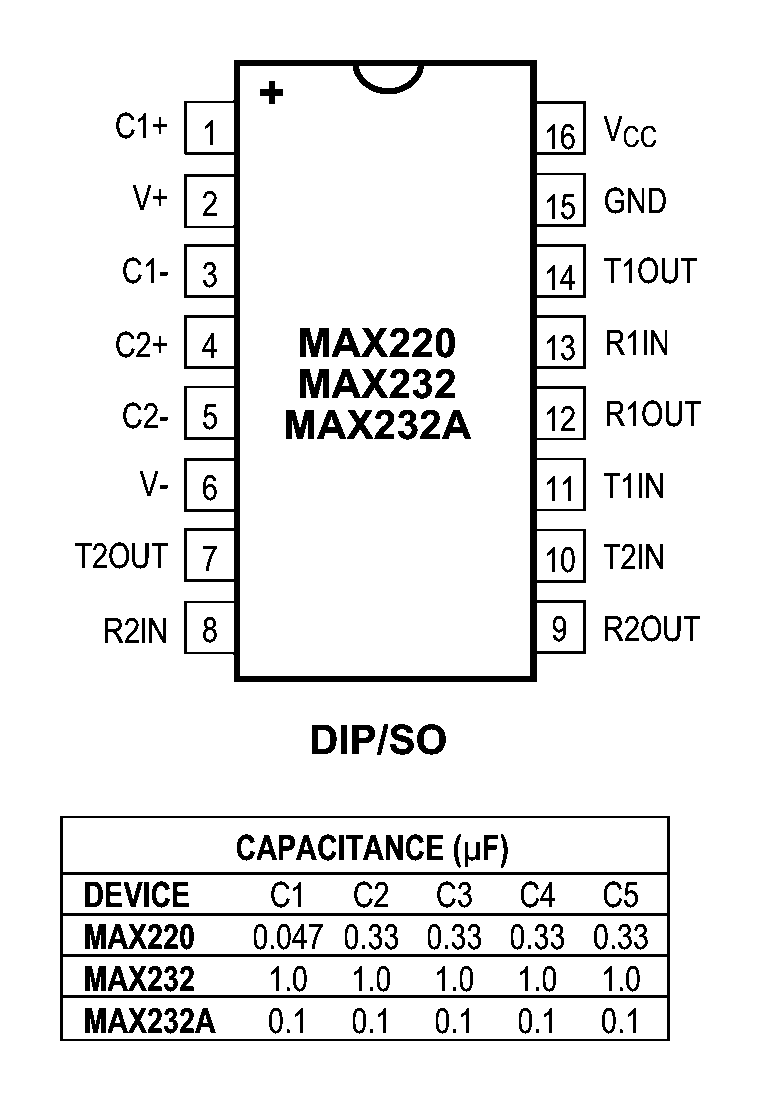

引脚配置(SO-16)
MAX232ESE 采用通用 MAX232 的 16 脚 RS-232 引脚排布(俯视图)：
- Pin 1 - C1+ / Pin 3 - C1- / Pin 4 - C2+ / Pin 5 - C2-：电荷泵电容连接.
- Pin 2 - V+ / Pin 6 - V-：电荷泵输出(+10V / -10V).
- Pin 11 - T1IN / Pin 10 - T2IN：驱动器(发送器)TTL/CMOS 输入.
- Pin 14 - T1OUT / Pin 7 - T2OUT：驱动器 RS-232 输出.
- Pin 13 - R1IN / Pin 8 - R2IN：接收器 RS-232 输入.
- Pin 12 - R1OUT / Pin 9 - R2OUT：接收器 TTL/CMOS 输出.
- Pin 15 - GND / Pin 16 - VCC：地与 +5V 电源.
按图接 C1-C4(1µF),把 T_IN/R_OUT 接到 UART\T_OUT/R_IN 接到 RS-232 连接器;在 -40°C 至 +85°C 全范围接法相同.布局前请对照下方数据手册图核实确切引脚分配.
可替代型号
下列型号仅供参考.替代前请核实温度等级\速度\电容与封装.
| 型号 | 品牌 | 类型 | 封装 | 主要特点 |
|---|---|---|---|---|
| MAX232CSE+T | Maxim | +5V RS-232(2/2) | SO-16 | 同 MAX232,0°C 至 +70°C |
| MAX232ACSE+T | Maxim | 高速 RS-232(2/2) | SO-16 | 200kbps,0.1µF 电容 |
| MAX220CWE+T | Maxim | 低功耗 RS-232(2/2) | SO-16 | 5µW 关断,4.7µF 电容 |
| MAX3232ESE+ | Maxim | RS-232(2/2) | SO-16 | +3.0V 至 +5.5V 版本 |
制造商信息
Maxim Integrated(现已并入 Analog Devices(NASDAQ: ADI))创造了业界标准 MAX232,并提供商业\扩展与 ESD 保护等级别.MAX232ESE 在完整工业温度范围交付经典 MAX232.
Maxim/ADI 提供完整数据手册\应用笔记与长期供货,在中国设有授权分销与技术支持渠道,支持从样品到批量的各类项目.
应用领域
常见问题
MAX232ESE+T 用于什么?
它是标准 MAX232 +5V RS-232 收发器的扩展温度(-40°C 至 +85°C)级别(两驱两收),用于宽温环境的工业控制器\户外串口与通信设备.
和 MAX232CSE\MAX232AESE 有何不同?
相比 MAX232CSE 增加 -40°C 至 +85°C 范围(CSE 为 0°C 至 +70°C);相比 MAX232AESE 保留标准 1µF 电容而非 0.1µF 高速级.三者引脚相同.
需要什么电容?
单 +5V 电源加四只 1µF 电荷泵电容;片内倍压器/反相器产生 ±10V 的 RS-232 电平.
和标准 MAX232 引脚兼容吗?
兼容--它用通用 MAX232 16 脚引脚与 1µF 电容,可直接用于需要扩展温度范围的现有设计.
