Analog Devices Inc./Maxim Integrated MAX202CWE+T
- 零件号:
- MAX202CWE+T
- 分类:
- 驱动器、接收器、收发器
- 封装:
- 16-SOIC (0.295", 7.50mm Width)
- 数据表:
-
MAX202CWE+T.pdf
- 描述:
- IC TRANSCEIVER FULL 2/2 16SOIC
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:0
发送询价，我们会立即回复.
有现货 : 0
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对MAX202CWE+T进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
MAX202CWE+T - Maxim +5V RS-232 收发器,2 驱动 / 2 接收,宽体 SO-16(贴片,卷带)
Maxim Integrated 的 MAX202CWE+T 是经典 +5V RS-232 收发器的表面贴装宽体 SO-16 版本.含两个驱动器和两个接收器\片上电荷泵与小巧 0.1µF 电容,满足 EIA/TIA-232E\速率达 120kbps--以卷带形式交付,适合自动化大批量贴装.
产品简介
MAX202CWE+T 是 Maxim MAX200-MAX213 RS-232 系列的宽体小外形(SO)表面贴装成员.功能与 MAX202 完全相同,集成 +5V 到 +10V 倍压器与 +10V 到 -10V 反相器,使单一 +5V 电源产生合规 RS-232 电平所需的 ±10V,无需任何负压轨.
直插 CPE 选项面向原型开发,而 CWE 选项专为产线而生:鸥翼宽体 SO-16 本体由标准贴片机贴装\回流焊接,"T" 卷带包装直接供给自动送料器.它提供两个发送器和两个接收器,满足 3 线串口外加一条握手线,数据率达 120kbps.
与所有 MAX202 变体一样,它仅用四个紧凑 0.1µF 电荷泵电容--比原版 MAX232 所需的 1µF 更小更省--使贴片占位紧凑.CWE 为商业级 0°C 至 +70°C,非常适合带串口板卡的高产能制造.
专家技术洞察
量产为什么选 MAX202CWE+T?
- 贴片宽体 SO-16+卷带:鸥翼本体与卷带包装直接进贴片机与回流焊流程--串口设计从面包板走向量产时的正确选择.
- 0.1µF 电容缩小占位:四个小陶瓷电容取代 MAX232 的笨重 1µF,使整个 RS-232 模块在密集 PCB 上保持紧凑.
- 单 +5V\成熟功能:与数百万串口验证过的同款电荷泵架构,现以利于自动化的表面贴装封装提供.
核心优势
鸥翼贴片本体用于贴片机与回流焊;卷带包装利于自动化贴装.
片上电荷泵由 +5V 生成 ±10V;两驱两收,达 120kbps.
四个 0.1µF 电荷泵电容使贴片占位小(MAX232 需 1µF).
商业级 0°C 至 +70°C;卷带包装用于高产能制造.
技术规格
| 参数 | 数值 | 条件 / 说明 |
|---|---|---|
| 器件类型 | +5V RS-232/V.28 收发器 | MAX200-MAX213 系列 |
| 制造商 | Maxim Integrated(Analog Devices) | |
| 电源电压 | +5 V | 单电源 |
| 驱动器 / 接收器 | 2 / 2 | T1\T2 / R1\R2 |
| 电荷泵电容 | 4 x 0.1 µF | 外置陶瓷 |
| 数据率 | 最高 120 kbps | 符合 EIA/TIA-232E |
| 驱动输出 | ±5 V(典型) | RS-232 电平 |
| 工作温度 | 0°C ~ +70°C | 商业级(C) |
| 封装 | 16 脚宽体 SO(CWE) | 表面贴装;卷带(T) |
| 包装 | 卷带 | "+" 无铅;"T" 后缀 |
注：完整电气参数请参阅 Maxim MAX200-MAX213 官方数据手册.规格如有变更恕不另行通知,最终设计前请核实所有参数.
封装信息

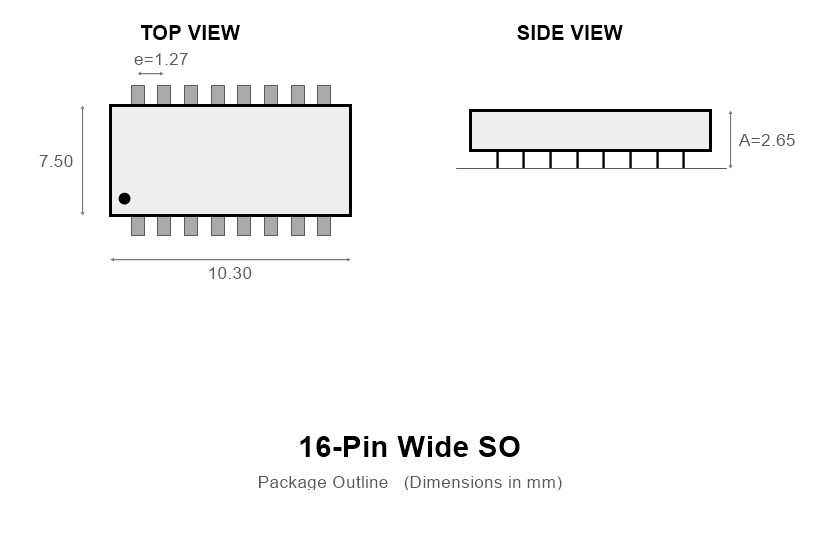

MAX202CWE+T 采用 16 脚宽体 SO(0.300 英寸本体)表面贴装封装,以 "CWE" 后缀标识,卷带("T")包装.它是直插 MAX202CPE 的贴片对应版本,共享同一晶圆\引脚与功能.
"+" 后缀表示无铅\符合 RoHS.按封装指南使用标准宽体 SO 焊盘与回流焊曲线;在 C1\C2\V+ 和 V- 处接四个 0.1µF 电荷泵电容,VCC 用 0.1µF 对 GND 去耦.下图为典型应用电路(倍压/反相器加两对驱动/接收器).

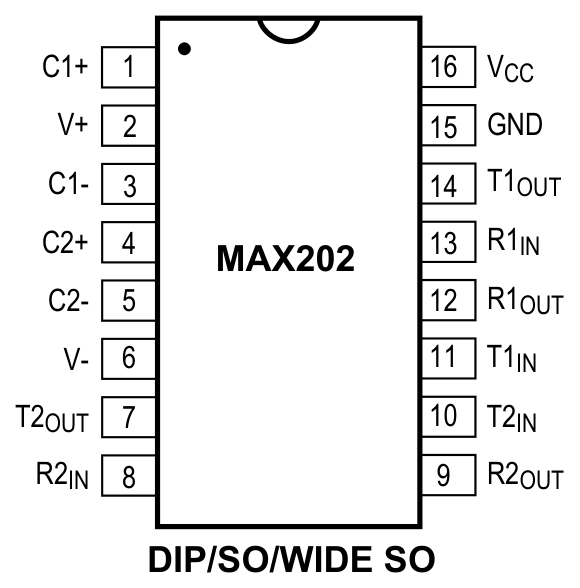

引脚配置(宽体 SO-16)
MAX202CWE 采用标准 16 脚 RS-232 收发器引脚排布(俯视图),与 DIP/SO 版本相同：
- Pin 1 - C1+ / Pin 3 - C1-：电荷泵电容 1(0.1µF).
- Pin 2 - V+ / Pin 6 - V-：+10V / -10V 电荷泵输出(0.1µF 接 GND).
- Pin 4 - C2+ / Pin 5 - C2-：电荷泵电容 2(0.1µF).
- Pin 11 - T1IN / Pin 10 - T2IN：TTL/CMOS 驱动输入.Pin 14 - T1OUT / Pin 7 - T2OUT：RS-232 驱动输出.
- Pin 13 - R1IN / Pin 8 - R2IN：RS-232 接收输入.Pin 12 - R1OUT / Pin 9 - R2OUT：TTL/CMOS 接收输出.
- Pin 15 - GND / Pin 16 - VCC：地与 +5V 电源(0.1µF 旁路).
把 T1IN/T2IN 与 R1OUT/R2OUT 接单片机 UART,T1OUT/T2OUT\R1IN/R2IN 接连接器.布局前请对照下方数据手册图核实确切引脚分配.
可替代型号
下列贴片型号仅供参考.替代前请核实电源\电容值与封装.
| 型号 | 品牌 | 类型 | 封装 | 主要特点 |
|---|---|---|---|---|
| MAX232CWE+T | Maxim | +5V RS-232 收发器(2/2) | 宽体 SO-16 | 经典,1µF 电容 |
| MAX202ECSE+T | Maxim | +5V RS-232 收发器(2/2) | SO-16 | ±15kV ESD 保护 |
| MAX3232CWE+ | Maxim | RS-232 收发器(2/2) | 宽体 SO-16 | +3.0V 至 +5.5V 电源 |
| MAX220CWE+T | Maxim | +5V RS-232 收发器(2/2) | 宽体 SO-16 | 低功耗,0.1µF 电容 |
制造商信息
Maxim Integrated(现已并入 Analog Devices(NASDAQ: ADI))是模拟与混合信号半导体的领先供应商.其 MAX232/MAX202 系列定义了单电源 RS-232 接口;贴片 CWE 变体服务于带串口电子产品的大批量生产.
Maxim/ADI 提供完整数据手册\应用笔记与长期供货,在中国设有授权分销与技术支持渠道,支持从样品到批量的各类项目.
应用领域
常见问题
MAX202CWE+T 用于什么?
它是 +5V RS-232 收发器的表面贴装(宽体 SO-16)版本,用于给自动化 SMT 量产的板卡添加串口--工业控制器\外设与嵌入式系统.
MAX202CWE+T 与 MAX202CPE+ 有何区别?
同一晶圆\引脚与功能;CWE 是宽体 SO-16 表面贴装\卷带包装(用于量产 SMT),CPE 是直插 DIP(用于原型).
"T" 后缀是什么意思?
"T" 表示卷带包装,可直接供给自动贴片机用于高产能贴装.
它需要什么电容?
四个 0.1µF 外置陶瓷电荷泵电容加一个 0.1µF VCC 去耦--与所有 MAX202 变体相同的紧凑值.
免责声明
信息准确性：本页技术规格基于 Maxim 官方数据手册.我们力求准确完整,但规格如有变更恕不另行通知.最终设计前请核实所有参数.
正品保证：我们保证所售产品均为原厂正品,具备完整的物料可追溯性.
技术支持：购买前后均提供免费技术咨询服务.
应用提示：本产品页仅供参考,是否适用于特定应用应由设计工程师根据实际系统需求自行确认.
MAX202CWE+T 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Analog Devices Inc./Maxim Integrated
- 系列:
- -
- 封装/外壳:
- 16-SOIC (0.295", 7.50mm Width)
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 类型:
- Transceiver
- 协议:
- RS232
- 双工:
- Full
- 接收器迟滞:
- 500 mV
- 数据速率:
- 120Kbps
- 电压 - 电源:
- 4.5V ~ 5.5V
- 工作温度:
- 0°C ~ 70°C
- 驱动器/接收器数量:
- 2/2
- 等级:
- -
- 认证:
- -
- 安装类型:
- Surface Mount
- 供应商设备封装:
- 16-SOIC
- 分类:
- 驱动器、接收器、收发器
1. 如何在深圳市富聪科技有限公司上订购MAX202CWE+T?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证MAX202CWE+T来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对MAX202CWE+T进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括MAX202CWE+T在内的产品;我们比任何其他客户都更关注MAX202CWE+T产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. MAX202CWE+T显示的价格和库存准确吗?
MAX202CWE+T的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. MAX202CWE+T的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的MAX202CWE+T出现问题,只有在满足以下所有条件时,我们才接受MAX202CWE+T的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在MAX202CWE+T交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如MAX202CWE+T引脚图\MAX202CWE+T数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
|
|
| 零件号 | MAX202CWE+ | MAX202CWE+T | MAX202CWE |
| 制造商 | Analog Devices Inc./Maxim Integrated | Analog Devices Inc./Maxim Integrated | Analog Devices Inc./Maxim Integrated |
| 系列 | - | - | - |
| 封装/外壳 | 16-SOIC (0.295", 7.50mm Width) | 16-SOIC (0.295", 7.50mm Width) | 16-SOIC (0.295", 7.50mm Width) |
| 包装 | Tube | Tape & Reel (TR) | Tube |
| 产品状态 | Active | Active | Obsolete |
| 类型 | Transceiver | Transceiver | Transceiver |
| 协议 | RS232 | RS232 | RS232 |
| 双工 | Full | Full | Full |
| 接收器迟滞 | 500 mV | 500 mV | 500 mV |
| 数据速率 | 120Kbps | 120Kbps | 120Kbps |
| 电压 - 电源 | 4.5V ~ 5.5V | 4.5V ~ 5.5V | 4.5V ~ 5.5V |
| 工作温度 | 0°C ~ 70°C | 0°C ~ 70°C | 0°C ~ 70°C |
| 驱动器/接收器数量 | 2/2 | 2/2 | 2/2 |
| 等级 | - | - | - |
| 认证 | - | - | - |
| 安装类型 | Surface Mount | Surface Mount | Surface Mount |
| 供应商设备封装 | 16-SOIC | 16-SOIC | 16-SOIC |
