Analog Devices Inc./Maxim Integrated MAX707CPA+
- 零件号:
- MAX707CPA+
- 分类:
- 监控器
- 封装:
- 8-DIP (0.300", 7.62mm)
- 数据表:
-
MAX707CPA+.pdf
- 描述:
- IC SUPERVISOR 1 CHANNEL 8DIP
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:227
发送询价，我们会立即回复.
有现货 : 227
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对MAX707CPA+进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
MAX707CPA+ - Maxim 5V 低成本 µP 监控/复位电路,4.65V 复位阈值(DIP-8)
Maxim Integrated(Analog Devices)的 MAX707CPA+ 是一款面向 5V 系统的低成本微处理器(µP)监控电路,在 VCC 跌破 4.65V 时发出复位.它提供低有效(RESET̅)与高有效(RESET)双复位输出\防抖手动复位输入与一路备用电源失效比较器--采用 8 脚 DIP 直插封装.
产品简介
MAX707CPA+ 属于 Maxim MAX705-MAX708/MAX813L 系列低成本 µP 监控电路.MAX707 是 5V 复位成员:上电期间把 µP 保持复位,并在 VCC 跌破 4.65V 阈值时发出复位,覆盖 5V 轨的掉电与欠压.
MAX707 给出两路复位输出:低有效 RESET̅(保证在 VCC = 1V 时仍有效)与高有效 RESET(其反相,有效到 VCC = 1.1V),在 VCC 恢复后各保持 200ms 超时.防抖的低有效手动复位输入(MR̅,内部 250µA 上拉)可用按钮强制复位.MAX707 无看门狗(看门狗为 MAX705/MAX706).
一路独立的电源失效比较器(PFI/PFO̅,1.25V 基准)给出早期供电失效或低压预警,与复位分开.直插 DIP 封装适合样机\旧板与工业设备.MAX707 是 4.40V 的 MAX708 的 4.65V 对应型号.
专家技术洞察
为什么选 MAX707CPA(5V,4.65V,DIP)?
- 4.65V 阈值配 5V 轨:MAX707 恰在 5V 之下跳变以更早捕捉欠压,200ms 复位超时,RESET̅ 有效到 VCC=1V.
- 双极性复位:RESET̅(低有效)与 RESET(高有效)可直接驱动两种极性的 µP 复位--无需外部反相器.
- 直插 DIP:8 脚 DIP 适合样机\插座设计与需手工装配的旧工业板.
核心优势
监控 5V 电源;200ms 复位超时,RESET̅ 有效到 VCC=1V.
一颗内含低有效与高有效两路复位输出.
MR̅ 按钮输入(250µA 上拉);无看门狗.
8 脚 DIP;备用 1.25V PFI/PFO̅ 电源失效比较器.
技术规格
| 参数 | 数值 | 条件 / 说明 |
|---|---|---|
| 器件类型 | µP 监控 / 复位电路 | MAX705-MAX708/MAX813L 系列(纯复位) |
| 制造商 | Maxim Integrated(Analog Devices) | |
| 复位阈值 | 4.65 V | MAX707(5V 系统) |
| 复位超时 | 200 ms | VCC 有效后 |
| 复位输出 | RESET̅(低有效)+ RESET(高有效) | RESET̅ 有效到 VCC=1V |
| 手动复位 | MR̅ 防抖,低有效 | 250µA 内部上拉 |
| 电源失效比较器 | PFI / PFO̅,1.25 V | 备用,独立 |
| 看门狗 | 无 | MAX707 纯复位(看门狗见 MAX705/706) |
| 工作温度 | 0°C ~ +70°C | 商业级(C) |
| 封装 | 8 脚 DIP(PA) | 直插;"+" 无铅 |
注：完整电气参数请参阅 Maxim MAX705-MAX708/MAX813L 官方数据手册.规格如有变更恕不另行通知,最终设计前请核实所有参数.
封装信息
MAX707CPA+ 采用 8 脚 DIP(塑料双列直插,PA),直插封装适合样机\插座板与旧工业设计."+" 表示无铅符合 RoHS.

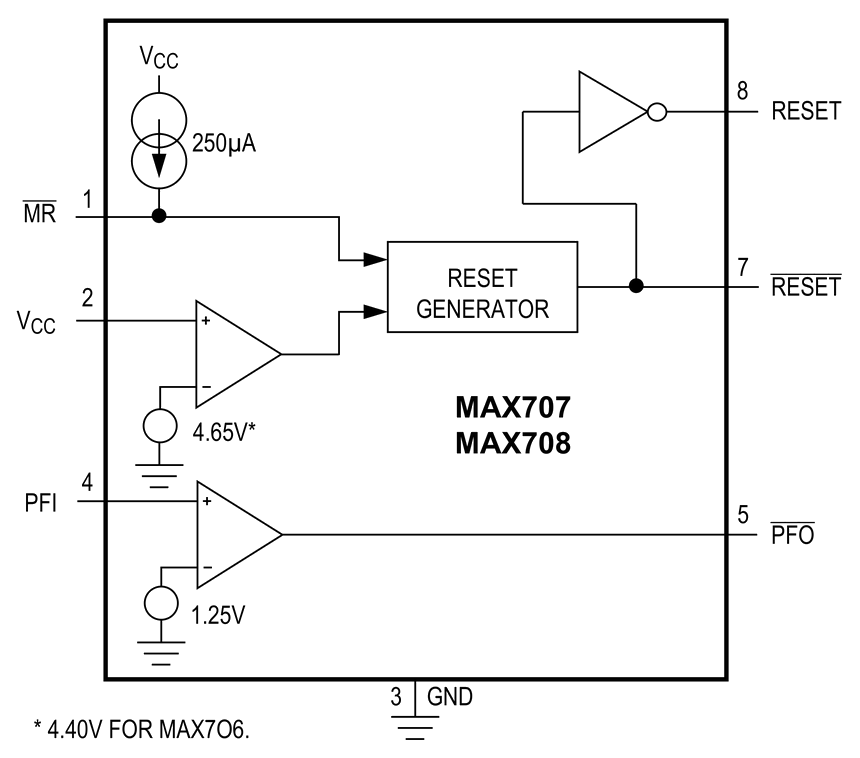

适用标准 0.3 英寸 8 脚 DIP 焊盘与通孔装配;VCC 就近对 GND 去耦;若不用电源失效比较器,把 PFI 接 GND\PFO̅ 悬空.下图为功能框图(MAX707/MAX708).
引脚配置(DIP-8)
MAX707 采用 8 脚 DIP/SO 引脚排布(俯视图)：
- Pin 1 - MR̅：低有效手动复位输入;内部 250µA 上拉,拉低(如按钮)强制复位;不用时接 VCC 或悬空.
- Pin 2 - VCC：+5V 电源输入.
- Pin 3 - GND：地.
- Pin 4 - PFI：电源失效比较器输入(1.25V 基准);不用时接 GND 或 VCC.
- Pin 5 - PFO̅：低有效电源失效输出;PFI < 1.25V 时拉低.
- Pin 6 - N.C.：不连接(MAX705/MAX706 此脚为 WDI;MAX707 无看门狗).
- Pin 7 - RESET̅：低有效复位输出(200ms 超时;有效到 VCC=1V).
- Pin 8 - RESET：高有效复位输出(RESET̅ 的反相;有效到 VCC=1.1V).
接 VCC/GND,把 RESET̅ 或 RESET 接到 µP,按钮接 MR̅,需要时用 PFI/PFO̅ 接电源失效分压器.布局前请对照下方数据手册图核实确切引脚分配.
可替代型号
下列型号仅供参考.替代前请核实复位阈值\看门狗与封装.
| 型号 | 品牌 | 类型 | 封装 | 主要特点 |
|---|---|---|---|---|
| MAX707ESA+T | Maxim | µP 监控,双复位 | SO-8 | 同 MAX707,SO 贴片 |
| MAX708ESA+T | Maxim | µP 监控,双复位 | SO-8 | 4.40V 阈值 |
| MAX706ESA+T | Maxim | µP 监控 + 看门狗 | SO-8 | 增加 WDI 看门狗 |
| MAX705ESA+T | Maxim | µP 监控 + 看门狗 | SO-8 | 看门狗 + WDO 输出 |
制造商信息
Maxim Integrated(现已并入 Analog Devices(NASDAQ: ADI))是微处理器监控与复位 IC 的领先供应商.MAX705-MAX708/MAX813L 系列是 5V 电源监控与复位的长期低成本标准.
Maxim/ADI 提供完整数据手册\应用笔记与长期供货,在中国设有授权分销与技术支持渠道,支持从样品到批量的各类项目.
应用领域
常见问题
MAX707CPA+ 用于什么?
它是 5V µP 监控/复位电路,4.65V 阈值,直插 DIP 封装,提供低有效与高有效双复位输出\防抖手动复位与一路备用电源失效比较器--用于样机\旧式控制器\仪表与 µP 电源监控.
MAX707 和 MAX708 有何区别?
同系列同引脚;MAX707 在 4.65V 复位,MAX708 在 4.40V(都是 5V 系统).按希望复位多早触发来选.
MAX707 有看门狗吗?
没有--MAX707 纯复位(第 6 脚 N.C.,第 8 脚为高有效 RESET).若需看门狗,请用 MAX705 或 MAX706.
MAX707CPA+ 是什么封装?
8 脚通孔 DIP(PA),商业级 0°C 至 +70°C.同样的 MAX707 也提供 SO 封装(MAX707ESA).
免责声明
信息准确性：本页技术规格基于 Maxim 官方数据手册.我们力求准确完整,但规格如有变更恕不另行通知.最终设计前请核实所有参数.
正品保证：我们保证所售产品均为原厂正品,具备完整的物料可追溯性.
技术支持：购买前后均提供免费技术咨询服务.
应用提示：本产品页仅供参考,是否适用于特定应用应由设计工程师根据实际系统需求自行确认.
MAX707CPA+ 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Analog Devices Inc./Maxim Integrated
- 系列:
- -
- 封装/外壳:
- 8-DIP (0.300", 7.62mm)
- 包装:
- Tube
- 产品状态:
- Active
- 可编程:
- Not Verified
- 类型:
- Simple Reset/Power-On Reset
- 电压 - 阈值:
- 4.65V
- 输出:
- Push-Pull, Push-Pull
- 复位:
- Active High/Active Low
- 复位超时时间:
- 140ms Minimum
- 工作温度:
- 0°C ~ 70°C (TA)
- 监控电压数量:
- 1
- 等级:
- -
- 认证:
- -
- 安装类型:
- Through Hole
- 供应商设备封装:
- 8-PDIP
- 分类:
- 监控器
