Analog Devices Inc./Maxim Integrated MAX708ESA+T
- 零件号:
- MAX708ESA+T
- 分类:
- 监控器
- 封装:
- 8-SOIC (0.154", 3.90mm Width)
- 数据表:
-
MAX708ESA+T.pdf
- 描述:
- IC SUPERVISOR 1 CHANNEL 8SOIC
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:2,152
发送询价，我们会立即回复.
有现货 : 2,152
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对MAX708ESA+T进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
MAX708ESA+T - Maxim 5V 低成本 µP 监控/复位电路,4.40V 复位阈值(SO-8)
Maxim Integrated(Analog Devices)的 MAX708ESA+T 是一款面向 5V 系统的低成本微处理器(µP)监控电路,在 VCC 跌破 4.40V 时发出复位.它提供低有效(RESET̅)与高有效(RESET)双复位输出\防抖手动复位输入与一路备用电源失效比较器--采用 8 脚 SO.(3V 系统见 3.08V 的 MAX708T.)
产品简介
MAX708ESA+T 属于 Maxim MAX705-MAX708/MAX813L 系列低成本 µP 监控电路.MAX708 是 5V 复位成员:上电期间把 µP 保持复位,并在 VCC 跌破 4.40V 阈值时发出复位脉冲,覆盖 5V 轨的掉电与欠压事件.
MAX708 给出两路复位输出:低有效 RESET̅(保证在 VCC = 1V 时仍有效)与高有效 RESET(其反相,有效到 VCC = 1.1V),在 VCC 回升到阈值以上后各保持 200ms 超时.防抖的低有效手动复位输入(MR̅,内部 250µA 上拉)可用按钮强制复位.MAX708 无看门狗(看门狗为 MAX705/MAX706).
一路独立的电源失效比较器(PFI/PFO̅,1.25V 基准)给出早期供电失效或低电压预警,与复位功能分开.MAX708 适合 5V 板上的计算机\控制器\智能仪表与关键 µP 电源监控.采用 8 脚 SO.
专家技术洞察
为什么选 MAX708(5V,4.40V)?
- 4.40V 阈值配 5V 轨:MAX708 恰在 5V 之下跳变以捕捉欠压,200ms 复位超时,RESET̅ 保证到 VCC=1V.
- 双极性复位:RESET̅(低有效)与 RESET(高有效)可直接驱动两种极性的 µP 复位--无需外部反相器.
- 备用电源失效比较器:1.25V PFI/PFO̅ 对在同一 SO-8 内增加独立的电源失效/低压预警.
核心优势
监控 5V 电源;200ms 复位超时,RESET̅ 有效到 VCC=1V.
一颗内含低有效与高有效两路复位输出.
MR̅ 按钮输入(250µA 上拉);无看门狗.
备用 1.25V PFI/PFO̅ 用于电源失效/低压预警;SO-8.
技术规格
| 参数 | 数值 | 条件 / 说明 |
|---|---|---|
| 器件类型 | µP 监控 / 复位电路 | MAX705-MAX708/MAX813L 系列(纯复位) |
| 制造商 | Maxim Integrated(Analog Devices) | |
| 复位阈值 | 4.40 V | MAX708(5V 系统) |
| 复位超时 | 200 ms | VCC 有效后 |
| 复位输出 | RESET̅(低有效)+ RESET(高有效) | RESET̅ 有效到 VCC=1V |
| 手动复位 | MR̅ 防抖,低有效 | 250µA 内部上拉 |
| 电源失效比较器 | PFI / PFO̅,1.25 V | 备用,独立 |
| 看门狗 | 无 | MAX708 纯复位(看门狗见 MAX706) |
| 工作温度 | -40°C ~ +85°C | 扩展级(E) |
| 封装 | 8 脚 SO(SA) | 外形 21-0041;"+" 无铅;"T" 卷带 |
注：完整电气参数请参阅 Maxim MAX705-MAX708/MAX813L 官方数据手册.规格如有变更恕不另行通知,最终设计前请核实所有参数.
封装信息
MAX708ESA+T 采用 8 脚 SO(SOIC,150mil;外形 21-0041),以 SA 后缀标识."+" 表示无铅符合 RoHS,"T" 表示卷带包装.
适用标准 8 脚 SOIC 焊盘与回流焊曲线;VCC 就近对 GND 去耦;若不用电源失效比较器,把 PFI 接 GND\PFO̅ 悬空.下图为封装外形(21-0041).

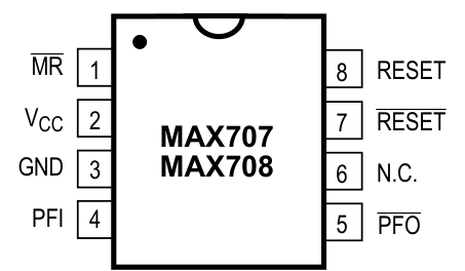

引脚配置(SO-8)
MAX708 采用 8 脚 SO 引脚排布(俯视图)：
- Pin 1 - MR̅：低有效手动复位输入;内部 250µA 上拉,拉低(如按钮)强制复位;不用时接 VCC 或悬空.
- Pin 2 - VCC：+5V 电源输入.
- Pin 3 - GND：地.
- Pin 4 - PFI：电源失效比较器输入(1.25V 基准);不用时接 GND 或 VCC.
- Pin 5 - PFO̅：低有效电源失效输出;PFI < 1.25V 时拉低.
- Pin 6 - N.C.：不连接(MAX705/MAX706 此脚为 WDI;MAX708 无看门狗).
- Pin 7 - RESET̅：低有效复位输出(200ms 超时;有效到 VCC=1V).
- Pin 8 - RESET：高有效复位输出(RESET̅ 的反相;有效到 VCC=1.1V).
接 VCC/GND,把 RESET̅ 或 RESET 接到 µP,按钮接 MR̅,需要时用 PFI/PFO̅ 接电源失效分压器.布局前请对照下方数据手册图核实确切引脚分配.
可替代型号
下列型号仅供参考.替代前请核实复位阈值\看门狗与封装.
| 型号 | 品牌 | 类型 | 封装 | 主要特点 |
|---|---|---|---|---|
| MAX708TESA+T | Maxim | µP 监控,双复位 | SO-8 | 3V 版本,3.08V 阈值 |
| MAX707ESA+T | Maxim | µP 监控,双复位 | SO-8 | 5V,4.65V 阈值 |
| MAX706ESA+T | Maxim | µP 监控 + 看门狗 | SO-8 | 5V,增加 WDI 看门狗 |
| MAX705ESA+T | Maxim | µP 监控 + 看门狗 | SO-8 | 5V,看门狗 + WDO 输出 |
制造商信息
Maxim Integrated(现已并入 Analog Devices(NASDAQ: ADI))是微处理器监控与复位 IC 的领先供应商.MAX705-MAX708/MAX813L 系列是 5V 电源监控与复位的长期低成本标准.
Maxim/ADI 提供完整数据手册\应用笔记与长期供货,在中国设有授权分销与技术支持渠道,支持从样品到批量的各类项目.
应用领域
常见问题
MAX708ESA+T 用于什么?
它是 5V µP 监控/复位电路,4.40V 阈值,提供低有效与高有效双复位输出\防抖手动复位与一路备用电源失效比较器--用于计算机\控制器\智能仪表与 µP 电源监控.
复位阈值是多少,和 MAX708T 有何区别?
本 MAX708(MAX705-MAX708 系列)在 4.40V 跳变,用于 5V 系统;MAX708T(+3V 系列)在 3.08V 跳变,用于 3.3V 系统--引脚与功能相同,电压不同.
MAX708 有看门狗吗?
没有--MAX708 纯复位(第 6 脚 N.C.,第 8 脚为高有效 RESET).若需看门狗,请用 MAX705 或 MAX706,它们在相同 SO-8 上增加 WDI/WDO.
MAX708ESA+T 是什么封装?
8 脚 SO(SOIC,外形 21-0041),扩展 -40°C 至 +85°C 温度范围.
免责声明
信息准确性：本页技术规格基于 Maxim 官方数据手册.我们力求准确完整,但规格如有变更恕不另行通知.最终设计前请核实所有参数.
正品保证：我们保证所售产品均为原厂正品,具备完整的物料可追溯性.
技术支持：购买前后均提供免费技术咨询服务.
应用提示：本产品页仅供参考,是否适用于特定应用应由设计工程师根据实际系统需求自行确认.
MAX708ESA+T 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Analog Devices Inc./Maxim Integrated
- 系列:
- -
- 封装/外壳:
- 8-SOIC (0.154", 3.90mm Width)
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 可编程:
- Not Verified
- 类型:
- Simple Reset/Power-On Reset
- 电压 - 阈值:
- 4.4V
- 输出:
- Push-Pull, Push-Pull
- 复位:
- Active High/Active Low
- 复位超时时间:
- 140ms Minimum
- 工作温度:
- -40°C ~ 85°C (TA)
- 监控电压数量:
- 1
- 等级:
- -
- 认证:
- -
- 安装类型:
- Surface Mount
- 供应商设备封装:
- 8-SOIC
- 分类:
- 监控器
1. 如何在深圳市富聪科技有限公司上订购MAX708ESA+T?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证MAX708ESA+T来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对MAX708ESA+T进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括MAX708ESA+T在内的产品;我们比任何其他客户都更关注MAX708ESA+T产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. MAX708ESA+T显示的价格和库存准确吗?
MAX708ESA+T的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. MAX708ESA+T的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的MAX708ESA+T出现问题,只有在满足以下所有条件时,我们才接受MAX708ESA+T的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在MAX708ESA+T交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如MAX708ESA+T引脚图\MAX708ESA+T数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
|
 |
| 零件号 | MAX708ESA+ | MAX708ESA+T | MAX708ESA |
| 制造商 | Analog Devices Inc./Maxim Integrated | Analog Devices Inc./Maxim Integrated | Analog Devices Inc./Maxim Integrated |
| 系列 | - | - | - |
| 封装/外壳 | 8-SOIC (0.154", 3.90mm Width) | 8-SOIC (0.154", 3.90mm Width) | 8-SOIC (0.154", 3.90mm Width) |
| 包装 | Tube | Tape & Reel (TR) | Bulk |
| 产品状态 | Active | Active | Active |
| 可编程 | Not Verified | Not Verified | Not Verified |
| 类型 | Simple Reset/Power-On Reset | Simple Reset/Power-On Reset | Simple Reset/Power-On Reset |
| 电压 - 阈值 | 4.4V | 4.4V | 4.4V |
| 输出 | Push-Pull, Push-Pull | Push-Pull, Push-Pull | Push-Pull, Push-Pull |
| 复位 | Active High/Active Low | Active High/Active Low | Active High/Active Low |
| 复位超时时间 | 140ms Minimum | 140ms Minimum | 140ms Minimum |
| 工作温度 | -40°C ~ 85°C (TA) | -40°C ~ 85°C (TA) | -40°C ~ 85°C (TA) |
| 监控电压数量 | 1 | 1 | 1 |
| 等级 | - | - | - |
| 认证 | - | - | - |
| 安装类型 | Surface Mount | Surface Mount | Surface Mount |
| 供应商设备封装 | 8-SOIC | 8-SOIC | 8-SOIC |
