Analog Devices Inc./Maxim Integrated MAX706TESA+T
- 零件号:
- MAX706TESA+T
- 分类:
- 监控器
- 封装:
- 8-SOIC (0.154", 3.90mm Width)
- 数据表:
-
MAX706TESA+T.pdf
- 描述:
- IC SUPERVISOR 1 CHANNEL 8SOIC
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:6,592
发送询价，我们会立即回复.
有现货 : 6,592
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对MAX706TESA+T进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
MAX706TESA+T - Maxim +3V µP 监控/复位电路,带看门狗,3.08V 复位(SO-8)
Maxim Integrated(Analog Devices)的 MAX706TESA+T 是一款低成本微处理器(µP)监控电路,以 3.08V 复位阈值监控 +3V 电源,并增加 1.6s 看门狗定时器.它提供低有效 RESET̅\防抖手动复位输入\看门狗(WDI/WDŌ)与一路备用电源失效比较器--采用 8 脚 SO.
产品简介
MAX706TESA+T 属于 Maxim MAX706/MAX708 系列低成本 +3V µP 监控电路.MAX706 是带看门狗的成员--除上电/欠压复位外,还含 1.6s 看门狗定时器,可捕捉死机的 µP.T 档把复位阈值设为 3.08V(MAX706R=2.63V,MAX706S=2.93V),匹配 3.3V 电源轨.
当 VCC 低于阈值或手动复位输入拉低时,MAX706 发出低有效 RESET̅(保证在 VCC = 1V 时仍有效),保持 200ms 超时.看门狗监测 WDI:若 1.6s 内无跳变,WDŌ 拉低以标记 µP 停滞.防抖的低有效 MR̅(内部上拉)可用按钮强制复位.
一路独立的电源失效比较器(PFI/PFO̅,1.25V 基准)预警即将到来的供电失效或低电池.凭看门狗,MAX706T 适合必须从软件死锁中恢复的电池供电设备\便携仪器\控制器与关键 µP 电源监控.与 MAX708(双复位\无看门狗)不同,MAX706 用 WDI/WDŌ 取代了高有效复位.
专家技术洞察
为什么选 MAX706T(3V,带看门狗)?
- 看门狗+复位一体:1.6s 看门狗(WDI/WDŌ)捕捉死机 µP,3.08V RESET̅ 覆盖上电\欠压与手动复位--一颗搞定.
- 3.08V 阈值配 3.3V 轨:T 档恰在 3.3V 之下跳变,200ms 超时,RESET̅ 有效到 VCC=1V.
- 备用电源失效比较器:独立的 1.25V PFI/PFO̅ 增加低电池/电源失效预警.
核心优势
WDI/WDŌ:1.6s 内无 WDI 跳变即捕捉死机 µP.
监控 3.3V 轨;200ms RESET̅,有效到 VCC=1V.
MR̅ 按钮输入,内部上拉.
备用 1.25V PFI/PFO̅ 用于低电池预警;SO-8.
技术规格
| 参数 | 数值 | 条件 / 说明 |
|---|---|---|
| 器件类型 | µP 监控 + 看门狗 | MAX706/MAX708 系列 |
| 制造商 | Maxim Integrated(Analog Devices) | |
| 复位阈值 | 3.08 V | T 档(R=2.63V,S=2.93V) |
| 复位超时 | 200 ms | RESET̅ 低有效,有效到 VCC=1V |
| 看门狗超时 | 1.6 s | WDI 输入 / WDŌ 输出 |
| 手动复位 | MR̅ 防抖,低有效 | 内部上拉 |
| 电源失效比较器 | PFI / PFO̅,1.25 V | 备用,独立 |
| 复位输出 | 仅 RESET̅(低有效) | 无高有效复位(见 MAX708) |
| 工作温度 | -40°C ~ +85°C | 扩展级(E) |
| 封装 | 8 脚 SO(SA) | 外形 21-0041;"+" 无铅;"T" 卷带 |
注：完整电气参数请参阅 Maxim MAX706-MAX708 官方数据手册.规格如有变更恕不另行通知,最终设计前请核实所有参数.
封装信息
MAX706TESA+T 采用 8 脚 SO(SOIC,150mil;外形 21-0041),以 SA 后缀标识."+" 表示无铅符合 RoHS,"T" 表示卷带包装;型号中的 "T" 档字母表示 3.08V 阈值.

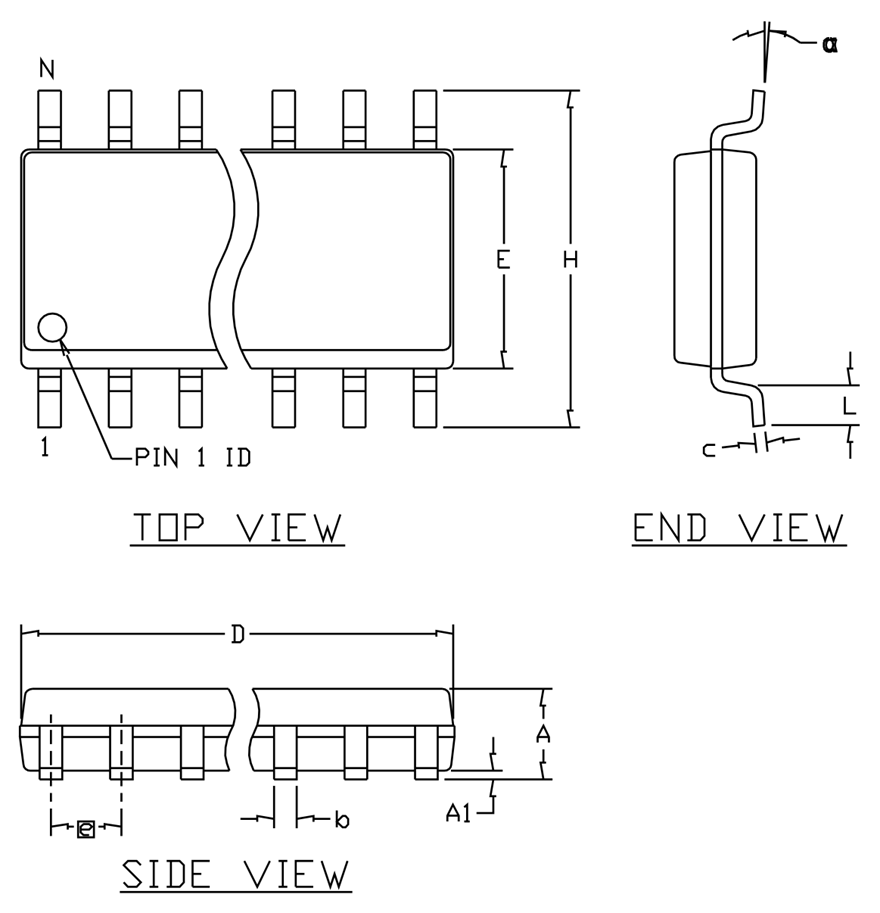

适用标准 8 脚 SOIC 焊盘与回流焊曲线;VCC 就近对 GND 去耦,用 µP 在 1.6s 内翻转 WDI 来喂狗;若不用电源失效比较器,把 PFI 接 GND.下图为封装外形(21-0041).

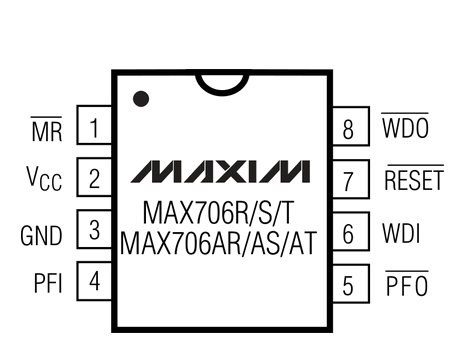

引脚配置(SO-8)
MAX706 采用 8 脚 SO 引脚排布(俯视图)：
- Pin 1 - MR̅：低有效手动复位输入;内部上拉,拉低(如按钮)强制复位.
- Pin 2 - VCC：+3V 电源输入.
- Pin 3 - GND：地.
- Pin 4 - PFI：电源失效比较器输入(1.25V 基准);不用时接 GND.
- Pin 5 - PFO̅：低有效电源失效输出;PFI < 1.25V 时拉低.
- Pin 6 - WDI：看门狗输入;在 1.6s 内翻转以保持 WDŌ 为高.悬空可禁用看门狗.
- Pin 7 - RESET̅：低有效复位输出(200ms 超时;有效到 VCC=1V).
- Pin 8 - WDŌ：低有效看门狗输出;WDI 在 1.6s 内无跳变时拉低.
接 VCC/GND,把 RESET̅ 接到 µP,用 µP I/O 喂 WDI 并监测 WDŌ,按钮接 MR̅,需要时用 PFI/PFO̅ 接电源失效分压器.布局前请对照下方数据手册图核实确切引脚分配.
可替代型号
下列型号仅供参考.替代前请核实复位阈值\看门狗与封装.
| 型号 | 品牌 | 类型 | 封装 | 主要特点 |
|---|---|---|---|---|
| MAX708TESA+T | Maxim | µP 监控,双复位 | SO-8 | 3.08V,无看门狗,增加 RESET 高 |
| MAX706ESA+T | Maxim | µP 监控 + 看门狗 | SO-8 | 5V 版本(4.40V) |
| MAX705ESA+T | Maxim | µP 监控 + 看门狗 | SO-8 | 5V,增加高有效 RESET |
| MAX708ESA+T | Maxim | µP 监控,双复位 | SO-8 | 5V,无看门狗 |
制造商信息
Maxim Integrated(现已并入 Analog Devices(NASDAQ: ADI))是微处理器监控\复位与看门狗 IC 的领先供应商.MAX706/MAX708 系列是电源监控与看门狗保护的长期低成本标准.
Maxim/ADI 提供完整数据手册\应用笔记与长期供货,在中国设有授权分销与技术支持渠道,支持从样品到批量的各类项目.
应用领域
常见问题
MAX706TESA+T 用于什么?
它是 +3V µP 监控电路,3.08V 复位阈值加 1.6s 看门狗定时器,提供 RESET̅\防抖手动复位\WDI/WDŌ 看门狗与一路备用电源失效比较器--用于电池设备\便携仪器\控制器与关键 µP 监控.
MAX706 和 MAX708 有何区别?
同系列同封装;MAX706 带看门狗(第 6 脚 WDI\第 8 脚 WDŌ),单路低有效 RESET̅;MAX708 无看门狗,改为增加高有效 RESET(第 8 脚).需看门狗保护时选 MAX706.
看门狗怎么工作?
µP 必须至少每 1.6s 翻转一次 WDI.若不翻转(死机),WDŌ 拉低以标记故障.WDI 悬空则禁用看门狗.
MAX706TESA+T 是什么封装?
8 脚 SO(SOIC,外形 21-0041),扩展 -40°C 至 +85°C 温度范围.
免责声明
信息准确性：本页技术规格基于 Maxim 官方数据手册.我们力求准确完整,但规格如有变更恕不另行通知.最终设计前请核实所有参数.
正品保证：我们保证所售产品均为原厂正品,具备完整的物料可追溯性.
技术支持：购买前后均提供免费技术咨询服务.
应用提示：本产品页仅供参考,是否适用于特定应用应由设计工程师根据实际系统需求自行确认.
MAX706TESA+T 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Analog Devices Inc./Maxim Integrated
- 系列:
- -
- 封装/外壳:
- 8-SOIC (0.154", 3.90mm Width)
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 可编程:
- Not Verified
- 类型:
- Simple Reset/Power-On Reset
- 电压 - 阈值:
- 3.08V
- 输出:
- Push-Pull, Totem Pole
- 复位:
- Active Low
- 复位超时时间:
- 140ms Minimum
- 工作温度:
- -40°C ~ 85°C (TA)
- 监控电压数量:
- 1
- 等级:
- -
- 认证:
- -
- 安装类型:
- Surface Mount
- 供应商设备封装:
- 8-SOIC
- 分类:
- 监控器
1. 如何在深圳市富聪科技有限公司上订购MAX706TESA+T?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证MAX706TESA+T来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对MAX706TESA+T进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括MAX706TESA+T在内的产品;我们比任何其他客户都更关注MAX706TESA+T产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. MAX706TESA+T显示的价格和库存准确吗?
MAX706TESA+T的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. MAX706TESA+T的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的MAX706TESA+T出现问题,只有在满足以下所有条件时,我们才接受MAX706TESA+T的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在MAX706TESA+T交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如MAX706TESA+T引脚图\MAX706TESA+T数据手册?
