Analog Devices Inc./Maxim Integrated MAX5418META+T
- 零件号:
- MAX5418META+T
- 分类:
- 数字电位器
- 封装:
- 8-WDFN Exposed Pad
- 数据表:
-
MAX5418META+T.pdf
- 描述:
- IC DGTL POT 100KOHM 256TAP 8TDFN
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:0
发送询价，我们会立即回复.
有现货 : 0
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对MAX5418META+T进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
MAX5418META+T - Maxim MAX5418 256抽头(tap) 非易失(nonvolatile) I²C 数字电位器,100 kΩ,500 nA,8脚 TDFN | MAX5418
MAX5418META+T 是 Maxim MAX5418 的无铅卷带包装 8脚 TDFN 型号,属于带片上 EEPROM 的 256抽头(tap) 非易失(nonvolatile) 数字电位器,端到端阻值 100 kΩ,配备 I²C 兼容串行接口. 片上 非易失 EEPROM 存储滑动端/游标(wiper) 位置,器件 上电恢复(power-on recall) 至上次设定值,无需主机干预;静态电流仅 500 nA,比例分压(ratiometric) 温度系数低至 5 ppm/°C,供电范围 +2.7 V 至 +5.25 V 单轨. 256 抽头配合分压模式 ±0.5 LSB DNL/INL,适用于机械电位器替代\低漂移可编程增益放大器\音量控制及 LCD 对比度调节.
产品介绍
Maxim Integrated(现已并入 Analog Devices)的 MAX5417/MAX5418/MAX5419 是 256 位置数字电位器,增加了参数设置跨越掉电周期所必需的关键特性：非易失存储器.在 H 端与 L 端之间的电阻串共有 256 个抽头,通过 W(滑动端/游标)引脚引出,片上 EEPROM 记录所选抽头位置.MAX5418 对应 100 kΩ 规格(MAX5417 为 50 kΩ,MAX5419 为 200 kΩ).MAX5418META+T 为 8 脚 TDFN 封装中的 RoHS("+")卷带("T")型号.
核心行为是上电恢复(power-on recall).上电后,滑动端/游标自动恢复至 EEPROM 中最后存储的值--校准增益\对比度或设定点均精确还原,无需主机重新加载.接口采用 I²C 兼容方式(SCL\SDA,配合 A0 地址引脚),支持多设备共享同一两线总线,单次写操作即可更改滑动端/游标\写入非易失存储器,或两者同时执行.
模拟侧专为精度设计：端到端漂移为 35 ppm/°C,而比例分压(ratiometric) 温度系数--器件用作分压器时的关键指标--仅 5 ppm/°C,由抽头位置设定的增益或基准值随温度变化极小.分压模式下 ±0.5 LSB DNL 和 INL 保证每步精确且单调,器件在 2.7 V 至 5.25 V 供电下仅消耗 500 nA.全部功能集成于 3 mm x 3 mm 8 脚带裸露焊盘的 TDFN 封装,工作温度范围 -40 °C 至 +85 °C.
专家技术解读
非易失电位器如何使用?设计者需注意哪些问题?
- 让 EEPROM 代劳：校准后存入一次抽头值,器件每次上电自动恢复--无需在主机固件中保留设定值,也无需启动时重新加载.若应用频繁改写存储值而非仅在校准时写入,需关注数据手册中 EEPROM 的写入时间和擦写耐久性规格.
- 它是 I²C 器件,按 I²C 方式寻址：SCL/SDA 需加上拉电阻,A0 引脚设置低位地址,使两片器件共享总线;写命令可选择仅更新易失寄存器\仅写非易失存储器,或同时更新两者.请将滑动端/游标寄存器与 EEPROM 视为独立操作目标.
- 比例分压(ratiometric) 应用是 5 ppm/°C 的用武之地：三端分压接法下,35 ppm/°C 端到端温度系数相互抵消,仅剩 5 ppm/°C 比例分压温度系数有效--将 H-W-L 接成分压器以获得稳定增益或基准,将 W 端驱动高阻抗节点,并使 H/L 电阻串远离 SCL/SDA 走线.
核心优势
片上 EEPROM 存储滑动端/游标位置,上电后无需主机重载即可恢复至上次设定--这是该器件的核心特性.
5 ppm/°C 比例分压(ratiometric) 温度系数使分压器设定的增益或基准在全温度范围内保持稳定;端到端温度系数为 35 ppm/°C.
100 kΩ 电阻串上 256 个位置,通过 2 线 I²C 总线寻址,2.7–5.25 V 供电下仅消耗 500 nA.
分压模式下 DNL 和 INL 均为 ±0.5 LSB,采用 3 mm x 3 mm 带裸露焊盘的 8 脚 TDFN 封装.
规格参数
| 参数 | 数值 | 条件 / 备注 |
|---|---|---|
| 器件类型 | 256抽头(tap) 非易失(nonvolatile) 数字电位器 | EEPROM 存储滑动端/游标位置 |
| 制造商 | Maxim Integrated(Analog Devices) | MAX5418 |
| 端到端阻值 | 100 kΩ | MAX5418;MAX5417 = 50 kΩ,MAX5419 = 200 kΩ |
| 抽头数 | 256 | 8 位 |
| 非易失存储器 | EEPROM | 上电恢复(power-on recall) 滑动端/游标位置 |
| 接口 | I²C 兼容 | SCL\SDA\A0 地址 |
| 温度系数 | 5 ppm/°C 比例分压(ratiometric) | 端到端 35 ppm/°C |
| 供电电压 | +2.7 V 至 +5.25 V | 单电源 |
| 供电电流 | 500 nA | 静态(典型值) |
| DNL / INL | ±0.5 LSB / ±0.5 LSB | 分压模式 |
| 工作温度 | -40 至 +85 °C | 扩展工业级 |
| 封装 | 8脚 TDFN-EP | 3 mm x 3 mm;封装轮廓 21-0137 |
| 订购料号 | MAX5418META+T | 无铅,卷带包装 |
注：以上规格来源于 Maxim MAX5417/MAX5418/MAX5419 官方数据手册.设计定型前请以最新官方文档为准,自行核实所有参数.
封装信息
MAX5418META+T 采用 8 脚 TDFN 封装(3 mm x 3 mm,带裸露焊盘;封装轮廓 21-0137)--一种无引线表面贴装封装,以极小的板面积集成完整的非易失 256 抽头电位器.请按数据手册要求将裸露焊盘焊接至地/散热层.器件属于微功耗(500 nA)产品,布局重点在于模拟清洁度：使 H\L\W 电阻端远离 SCL/SDA 总线,将滑动端/游标驱动至高阻抗节点,并在引脚处对 VDD 进行去耦.封装图如下所示.
引脚与信号定义

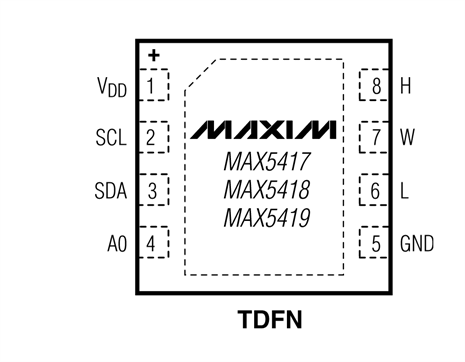

8 脚 TDFN 将 I²C 接口集中于一侧,电阻端位于另一侧(依据 MAX5417/MAX5418/MAX5419 数据手册)：
- 引脚 1 - VDD：供电,+2.7 V 至 +5.25 V;对 GND 去耦.
- 引脚 2 - SCL：I²C 串行时钟输入.
- 引脚 3 - SDA：I²C 串行数据输入/输出.
- 引脚 4 - A0：I²C 地址选择输入(设置器件地址位).
- 引脚 5 - GND：地.
- 引脚 6 - L：电阻串低端.
- 引脚 7 - W：滑动端/游标(wiper)--所选抽头;驱动高阻抗负载.
- 引脚 8 - H：电阻串高端.
- EP - 裸露焊盘：焊接至地/散热层.
替代与相关型号
最接近的选择为同系列不同阻值型号及 Maxim 其他低漂移数字电位器.选型替换前请对照设计需求确认阻值\接口及非易失性是否匹配.
| 料号 | 品牌 | 类型 / 主要差异 | 封装 | 备注 |
|---|---|---|---|---|
| MAX5417META+ | Maxim | 同款非易失电位器,50 kΩ | 8-TDFN | 阻值较低 |
| MAX5419META+ | Maxim | 同款非易失电位器,200 kΩ | 8-TDFN | 阻值较高 |
| MAX5400EKA+T | Maxim | 256 抽头低漂移电位器,SPI | 8-SOT23 | SPI 接口,易失型 |
| MAX5481ETE+ | Maxim | 1024 抽头非易失电位器,SPI | 14-TSSOP | 分辨率更高 |
| MAX5160LEUA+ | Maxim | 32 抽头电位器,加减控制 | 8-µMAX | 简单旋钮控制 |
选型建议：100 kΩ 非易失 256 抽头 I²C 电位器首选 MAX5418;需要不同阻值时选 MAX5417(50 kΩ)或 MAX5419(200 kΩ).若优先考虑 SPI 接口和最小 SOT23 封装而非非易失性,选 MAX5400;需要 1024 抽头时选 MAX5481;仅需简单加减控制旋钮时选 MAX5160.非易失上电恢复(power-on recall) 是 MAX5418 的核心差异化特性.
制造商信息
Maxim Integrated(现已并入 Analog Devices, Inc.(ADI))推出 MAX5417/MAX5418/MAX5419,将精密设定所需的三项特性--256 抽头分辨率\低至 5 ppm/°C 的比例分压(ratiometric) 漂移以及非易失存储恢复--集成于标准 I²C 总线上的小尺寸 TDFN 封装中.
ADI 持续维护该系列的数据手册\I²C 命令集以及 EEPROM 写入时序与耐久性规格--正是这些文档将非易失滑动端/游标与 500 nA 供电电流转化为可跨越每次掉电周期的校准设定值.
应用场景
常见问题
MAX5418META+T 为何具有非易失性?
片上 EEPROM 存储滑动端/游标位置.上电后,滑动端/游标无需主机干预即可恢复至最后存储的抽头--校准增益\对比度或设定点均可跨越掉电周期保持.写命令可更新易失滑动端/游标\非易失存储器,或同时更新两者.
阻值是多少?有多少个抽头?
MAX5418 端到端阻值为 100 kΩ,共 256 个抽头位置(8 位).MAX5417 为 50 kΩ,MAX5419 为 200 kΩ--封装\接口及非易失特性相同.分压模式下 DNL 和 INL 均为 ±0.5 LSB.
使用何种接口?
I²C 兼容 2 线接口(SCL\SDA),配合 A0 地址引脚,支持两片器件共享同一总线.单电源 +2.7 V 至 +5.25 V 供电,电流仅 500 nA.请在 SCL/SDA 上添加标准 I²C 上拉电阻.
低漂移为何重要?
在比例分压(ratiometric)(分压器)应用中,仅比例分压温度系数起决定作用.MAX5418 的 5 ppm/°C 使增益或基准在全温度范围内保持稳定,而普通数字电位器则会产生明显漂移.端到端温度系数为 35 ppm/°C.
免责声明
信息准确性：本页规格参数基于 Maxim MAX5417/MAX5418/MAX5419 官方数据手册.我们致力于保持信息的准确性和完整性,但参数可能随产品版本更新而变化,设计工程师在最终定型前应以最新官方文档为准核实所有数值.
产品正品保证：我们供应的所有器件均为原厂正品,具有完整的物料可追溯性.
技术支持：售前及售后技术咨询服务均免费提供.
应用声明：本页内容仅供参考.产品是否适用于特定应用场景,应由设计工程师结合实际系统需求自行确认.
MAX5418META+T 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Analog Devices Inc./Maxim Integrated
- 系列:
- -
- 封装/外壳:
- 8-WDFN Exposed Pad
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 可编程:
- Not Verified
- 电位器类型:
- Linear
- 电路数量:
- 1
- 抽头数量:
- 256
- 电阻（欧姆）:
- 100k
- 供应商设备封装:
- 8-TDFN (3x3)
- 接口:
- I2C
- 存储类型:
- Non-Volatile
- 配置:
- Potentiometer
- 电压 - 电源:
- 2.7V ~ 5.25V
- 特性:
- Selectable Address
- 认证:
- -
- 容差:
- ±25%
- 工作温度:
- -40°C ~ 85°C
- 等级:
- -
- 温度系数（典型值）:
- 35ppm/°C
- 安装类型:
- Surface Mount
- 电阻 - 滑动器（欧姆）（典型值）:
- 325
- 分类:
- 数字电位器
1. 如何在深圳市富聪科技有限公司上订购MAX5418META+T?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证MAX5418META+T来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对MAX5418META+T进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括MAX5418META+T在内的产品;我们比任何其他客户都更关注MAX5418META+T产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. MAX5418META+T显示的价格和库存准确吗?
MAX5418META+T的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. MAX5418META+T的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的MAX5418META+T出现问题,只有在满足以下所有条件时,我们才接受MAX5418META+T的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在MAX5418META+T交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如MAX5418META+T引脚图\MAX5418META+T数据手册?
如果您需要任何售后服务,请随时与我们联系.
