Analog Devices Inc./Maxim Integrated MAX5160LEUA+
- 零件号:
- MAX5160LEUA+
- 分类:
- 数字电位器
- 封装:
- 8-TSSOP, 8-MSOP (0.118", 3.00mm Width)
- 数据表:
-
MAX5160LEUA+.pdf
- 描述:
- IC DGTL POT 50KOHM 32TAP 8UMAX
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:82
发送询价，我们会立即回复.
有现货 : 82
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对MAX5160LEUA+进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
MAX5160LEUA+ - Maxim MAX5160L 32抽头数字电位器,200 kΩ,100 nA,三线增减(up/down)接口,+2.7 V 至 +5.5 V,8引脚 µMAX | MAX5160
MAX5160LEUA+ 是 Maxim MAX5160L 的无铅 8引脚 µMAX 封装版本,属于低功耗 32抽头线性锥度数字电位器,端到端阻值为 200 kΩ. 简洁的三线增减(up/down)接口(CS̅\INC̅\U/D̅)可驱动滑动端逐档步进,无需格式化数据字,而器件静态电流仅约 100 nA,由单路 +2.7 V 至 +5.5 V 电源供电. 滑动端电阻 400 Ω\±1 LSB INL,上电复位至中间档(第16档),专为 LCD 对比度调节\音频音量及增益控制以及机械电位器替代 等场景设计.
产品介绍
Maxim Integrated(现已并入 Analog Devices)推出的 MAX5160 以固态滑动端取代机械微调电位器,可在逻辑控制下完成移位操作.器件内部在 H 与 L 端之间由一串电阻构成,共设 32 个抽头;5位增减计数器负责选择当前连接至 W(滑动端)引脚的抽头.MAX5160LEUA+ 为 8引脚 µMAX 封装的 RoHS("+")选项,"L"档将端到端阻值设定为 200 kΩ(M档为 100 kΩ,N档为 50 kΩ).
该器件的突出特点在于对系统资源的极低需求.接口并非串行数据字,而是三根逻辑线：拉低 INC̅ 脉冲,同时由 U/D̅ 设定方向,CS̅ 使能芯片,滑动端即每脉冲步进一个抽头--与用户旋转旋钮的动作完全对应,因此音量与对比度控制与之高度契合.功耗极低：约 100 nA 的静态电流意味着电位器可长期驻留在电池设备中保持供电.上电时滑动端复位至中间档(第16档),提供安全\可预期的起始点.
模拟侧参数整洁：典型滑动端电阻 400 Ω,±0.5 LSB DNL 与 ±1 LSB INL 确保每步单调,无毛刺切换(glitchless),引脚具备 ±2 kV ESD 防护.端到端容差 ±25%--这是电位器的惯常水平,在器件用作比例分压(ratiometric)时无关紧要,因为此时只有档位决定输出.器件在 µMAX 封装内可于 -40 °C 至 +85 °C 正常工作,面积仅为 SO-8 的一半.
专家技术解读
32抽头增减式数字电位器应如何使用,其边界条件是什么?
- 采用比例分压(ratiometric)接法,±25% 容差自动消除：作为三端分压器(H-W-L)使用时,输出取决于抽头档位之比,绝对阻值及其宽容差均可抵消.仅在确实需要可编程阻值且能接受 ±25% 误差的两端变阻器(W 与一个端点)用法时,才启用该接法.
- 接口为增量式,需在固件中跟踪档位状态：器件不支持位置回读;主机须从已知的上电复位中间档起自行计数 INC̅ 脉冲.任何故障后,可通过将计数器打至端停位来恢复已知状态(计数器饱和而非回绕),再逐步退回目标档位.
- 注意 400 Ω 滑动端电阻与 200 kΩ 电阻串的限制：滑动端引脚的负载应保持高阻抗(驱动 CMOS 输入或运放,而非重负载),以避免 400 Ω 引入误差;同时须记住,200 kΩ 的大端到端阻值与节点电容共同构成 RC 网络,会限制分压器的建立速率--对比度和音量控制无碍,但对时序敏感场合须核实.
核心优势
约 100 nA 的静态电流使 MAX5160 在任何电池设备中长期供电几乎不产生额外开销--这正是以它替代机械微调电位器的首要理由.
CS̅\INC̅ 与 U/D̅ 每次驱动滑动端步进一个抽头--无需数据字,无需时钟帧--将旋钮动作直接映射为逻辑操作.
200 kΩ(L档)线性锥度电阻串,32个档位,±0.5 LSB DNL,无毛刺切换,实现平滑单调调节.
上电复位将滑动端置于第16档提供已知起点,8引脚 µMAX 封装具备 ±2 kV ESD 防护,适合最小尺寸板卡.
规格参数
| 参数 | 数值 | 条件 / 备注 |
|---|---|---|
| 器件类型 | 32抽头数字电位器 | 线性锥度,增减式 |
| 制造商 | Maxim Integrated(Analog Devices) | MAX5160L |
| 端到端阻值 | 200 kΩ | L档;M档 = 100 kΩ,N档 = 50 kΩ |
| 抽头档位数 | 32 | 5位增减计数器 |
| 滑动端电阻 | 400 Ω(典型值) | |
| 电源电压 | +2.7 V 至 +5.5 V | 单电源 |
| 静态电流 | ~100 nA | 静态,超低功耗 |
| 接口 | 3线(CS̅\INC̅\U/D̅) | 增档/减档 |
| 上电复位 | 中间档(第16档) | 滑动端复位至中点 |
| DNL / INL | ±0.5 LSB / ±1 LSB | 单调 |
| 阻值容差 | ±25% | 端到端(电位器典型值) |
| 切换方式 | 抽头间无毛刺切换(glitchless) | |
| ESD 防护 | ±2 kV | 人体模型 |
| 工作温度 | -40 至 +85 °C | 扩展工业级 |
| 封装 | 8引脚 µMAX | MAX5161 = 6引脚 SOT23 |
| 可订购料号 | MAX5160LEUA+ | 无铅 |
注意：以上参数取自 Maxim MAX5160/MAX5161 数据手册.设计定型前,请务必对照最新官方文档核实所有参数.
封装信息

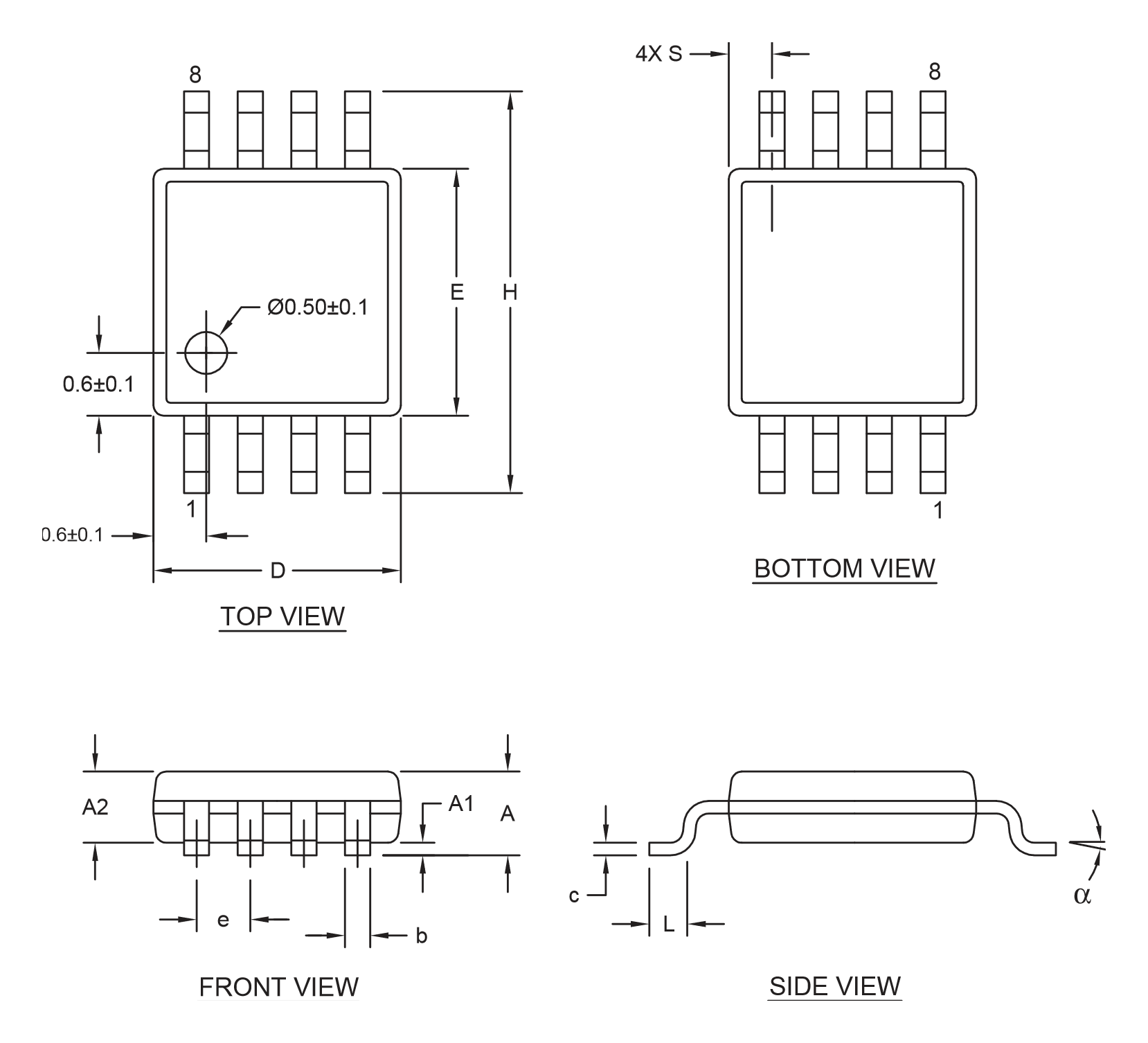

MAX5160LEUA+ 采用 8引脚 µMAX 封装--Maxim 的 3.0 mm × 3.0 mm\0.65 mm 节距 MSOP,板面积约为 SO-8 的一半,非常适合紧凑布局中将电位器贴近所调节电路.(引脚兼容的 MAX5161 在更小的 6引脚 SOT23 中提供相同核心功能,但引脚更少.)器件为超低功耗设计,无需考虑热耗散;布局重点在于信号完整性：模拟端 H\L\W 引脚应远离数字控制线 CS̅/INC̅/U/D̅,并在引脚处就近对 VDD 旁路 0.1 µF 电容至 GND.µMAX 封装尺寸图如下所示.

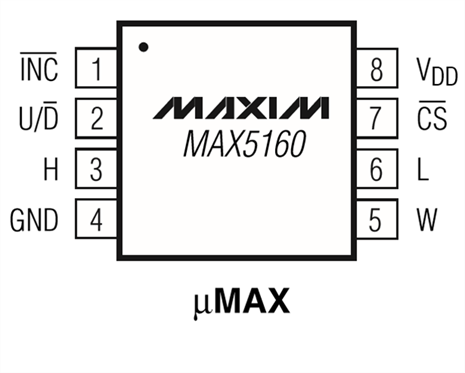

引脚与信号定义
8引脚 µMAX 将三根数字控制线与三个模拟电阻端子分开布置(依据 MAX5160/MAX5161 数据手册)：
- 引脚 1 - INC̅：增量输入;每个脉冲驱动滑动端步进一个抽头(方向由 U/D̅ 设定).
- 引脚 2 - U/D̅：增减方向控制--高电平向上步进,低电平向下步进.
- 引脚 3 - H：电阻串高端.
- 引脚 4 - GND：地.
- 引脚 5 - W：滑动端输出--当前选中的抽头;需驱动高阻抗负载.
- 引脚 6 - L：电阻串低端.
- 引脚 7 - CS̅：片选;使能接口(取消片选时锁存当前设置).
- 引脚 8 - VDD：电源,+2.7 V 至 +5.5 V;就近对 GND 旁路 0.1 µF 电容.
替代与相关型号
该系列覆盖三种阻值及更小的 SOT23 封装;另有两款相关 Maxim 数字电位器可供选配.替换前请核对阻值\抽头数与接口类型.
| 料号 | 品牌 | 类型 / 主要差异 | 封装 | 备注 |
|---|---|---|---|---|
| MAX5160MEUA | Maxim | 相同电位器,100 kΩ | 8-µMAX | 中阻值 |
| MAX5160NEUA | Maxim | 相同电位器,50 kΩ | 8-µMAX | 低阻值 |
| MAX5161LEZT | Maxim | 32档电位器,200 kΩ | 6-SOT23 | 更小封装,引脚更少 |
| MAX5450EUB+ | Maxim | 音频锥度数字电位器 | 10-µMAX | 音量控制锥度 |
| MAX5436EUB+ | Maxim | 带非易失存储器的增减式电位器 | 10-µMAX | 掉电后记忆上次设置 |
选型建议：需要 µMAX 封装 200 kΩ 控制时首选 MAX5160L;需要 100 kΩ 或 50 kΩ 时降为 MAX5160M/N;若 6引脚 SOT23 能节省更多空间则改用 MAX5161.音频音量场景建议选用对数锥度的 MAX5450,掉电后无需主机重新计数即可保留设置时选用 MAX5436.
制造商信息
Maxim Integrated(现已并入 Analog Devices, Inc.(ADI))在业内拥有最广泛的数字电位器产品线之一,MAX5160/MAX5161 系列瞄准其中最简洁\最低功耗的细分场景：一款旋钮式增减控制器,几乎不消耗电流,也不增加软件开销.
ADI 持续维护该系列的数据手册\档位与阻值对照表,以及比例分压与变阻器用法的应用笔记--正是这些指导确保了 ±25% 端到端容差在设计合理的分压器中始终不产生影响.
应用场景
常见问题
MAX5160LEUA+ 的阻值和档位数分别是多少?
L档为端到端 200 kΩ 的线性锥度电位器,共 32 个抽头档位(M档为 100 kΩ,N档为 50 kΩ).滑动端电阻约 400 Ω,DNL ±0.5 LSB,INL ±1 LSB,每步单调.
滑动端如何控制?
通过三线增减(up/down)接口控制,无需数据字：用 CS̅ 片选芯片,用 U/D̅ 设定方向,脉冲 INC̅ 即可每脉冲步进一个抽头.器件不支持位置回读,主机须从已知的上电复位中间档起自行计数.
±25% 的阻值容差会影响精度吗?
采用比例分压(三端分压器)接法时不受影响,因为输出仅取决于抽头档位,绝对阻值自然抵消.±25% 容差只在两端变阻器接法(需要特定编程阻值)时才有影响.
上电时滑动端位于哪个档位?
上电复位将滑动端置于中间档,即 32档中的第16档,提供可预期的起始点.此后主机通过 INC̅/U/D̅ 向上或向下步进;计数器到达端停位时饱和而非回绕.
免责声明
信息准确性：本页规格参数依据 Maxim MAX5160/MAX5161 官方数据手册整理.我们致力于保持信息的准确与完整,但产品版本迭代可能导致参数变更,设计工程师在最终定稿前应对照最新官方文档核实所有数值.
产品正品保证：我们供应的所有器件均为原厂正品,具备完整的物料溯源记录.
技术支持：售前及售后技术咨询均免费提供.
应用声明：本页内容仅供参考.具体应用的适用性应由设计工程师根据实际系统需求自行确认.
MAX5160LEUA+ 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Analog Devices Inc./Maxim Integrated
- 系列:
- -
- 封装/外壳:
- 8-TSSOP, 8-MSOP (0.118", 3.00mm Width)
- 包装:
- Tube
- 产品状态:
- Active
- 可编程:
- Not Verified
- 电位器类型:
- Linear
- 电路数量:
- 1
- 抽头数量:
- 32
- 电阻（欧姆）:
- 50k
- 供应商设备封装:
- 8-uMAX/uSOP
- 接口:
- Up/Down (U/D, INC, CS)
- 存储类型:
- Volatile
- 配置:
- Potentiometer
- 电压 - 电源:
- 2.7V ~ 5.5V
- 特性:
- -
- 认证:
- -
- 容差:
- ±25%
- 工作温度:
- -40°C ~ 85°C
- 等级:
- -
- 温度系数（典型值）:
- 50ppm/°C
- 安装类型:
- Surface Mount
- 电阻 - 滑动器（欧姆）（典型值）:
- 400
- 分类:
- 数字电位器
1. 如何在深圳市富聪科技有限公司上订购MAX5160LEUA+?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证MAX5160LEUA+来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对MAX5160LEUA+进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括MAX5160LEUA+在内的产品;我们比任何其他客户都更关注MAX5160LEUA+产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. MAX5160LEUA+显示的价格和库存准确吗?
MAX5160LEUA+的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. MAX5160LEUA+的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的MAX5160LEUA+出现问题,只有在满足以下所有条件时,我们才接受MAX5160LEUA+的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在MAX5160LEUA+交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如MAX5160LEUA+引脚图\MAX5160LEUA+数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
 |
|
|
| 零件号 | MAX5160LEUA+T | MAX5160LEUA-T | MAX5160LEUA | MAX5160LEUA+ |
| 制造商 | Analog Devices Inc./Maxim Integrated | Analog Devices Inc./Maxim Integrated | Analog Devices Inc./Maxim Integrated | Analog Devices Inc./Maxim Integrated |
| 系列 | - | - | - | - |
| 封装/外壳 | 8-TSSOP, 8-MSOP (0.118", 3.00mm Width) | 8-TSSOP, 8-MSOP (0.118", 3.00mm Width) | 8-TSSOP, 8-MSOP (0.118", 3.00mm Width) | 8-TSSOP, 8-MSOP (0.118", 3.00mm Width) |
| 包装 | Tape & Reel (TR) | Bulk | Tube | Tube |
| 产品状态 | Active | Active | Obsolete | Active |
| 可编程 | Not Verified | Not Verified | Not Verified | Not Verified |
| 电位器类型 | Linear | Linear | Linear | Linear |
| 电路数量 | 1 | 1 | 1 | 1 |
| 抽头数量 | 32 | 32 | 32 | 32 |
| 电阻（欧姆） | 50k | 50k | 50k | 50k |
| 供应商设备封装 | 8-uMAX/uSOP | 8-µMAX | 8-uMAX/uSOP | 8-uMAX/uSOP |
| 接口 | Up/Down (U/D, INC, CS) | Up/Down (U/D, INC, CS) | Up/Down (U/D, INC, CS) | Up/Down (U/D, INC, CS) |
| 存储类型 | Volatile | Volatile | Volatile | Volatile |
| 配置 | Potentiometer | Potentiometer | Potentiometer | Potentiometer |
| 电压 - 电源 | 2.7V ~ 5.5V | 2.7V ~ 5.5V | 2.7V ~ 5.5V | 2.7V ~ 5.5V |
| 特性 | - | - | - | - |
| 认证 | - | - | - | - |
| 容差 | ±25% | ±25% | ±25% | ±25% |
| 工作温度 | -40°C ~ 85°C | -40°C ~ 85°C | -40°C ~ 85°C | -40°C ~ 85°C |
| 等级 | - | - | - | - |
| 温度系数（典型值） | 50ppm/°C | 50ppm/°C | 50ppm/°C | 50ppm/°C |
| 安装类型 | Surface Mount | Surface Mount | Surface Mount | Surface Mount |
| 电阻 - 滑动器（欧姆）（典型值） | 400 | 400 | 400 | 400 |
