Analog Devices Inc./Maxim Integrated MAX232AESE+T

对比

零件号:: MAX232AESE+T

制造商:: Analog Devices Inc./Maxim Integrated

分类:: 驱动器、接收器、收发器

封装:: 16-SOIC (0.154", 3.90mm Width)

数据表:: MAX232AESE+T.pdf

描述:: IC TRANSCEIVER FULL 2/2 16SOIC

数量:: 询价单加入询价列表立即购买加入购物车

单价:￥0.000000

总价:￥0.000000

支付方式:

配送方式:

库存:0

发送询价，我们会立即回复.

有现货 : 0

数量	单价	总价
0+	￥0.000000	￥0.000000

立即购买加入购物车

* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.

您也可以对MAX232AESE+T进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.

产品详情

MAX232AESE+T - Maxim +5V 高速 RS-232 收发器,扩展 -40°C 至 +85°C,2 驱 2 收(SO-16)

Maxim Integrated(Analog Devices)的 MAX232AESE+T 是扩展温度的高速 MAX232A RS-232 收发器--按 -40°C 至 +85°C 工业级定级,面向工业与户外.它由单 +5V 供电\用小 0.1µF 电荷泵电容,以 两个驱动器和两个接收器运行至 200kbps.兼容 EIA/TIA-232E,采用 16 脚 SO.

产品简介

MAX232AESE+T 是 Maxim 高速 MAX232A RS-232 收发器的 E 级(扩展温度)版本,按完整 -40°C 至 +85°C 工业范围定级.商业 C 级上限仅 +70°C,而该 E 级在冷启动\户外与高环境温度的机箱里仍保持 RS-232 链路可靠--是板温不受控时该选的型号.

功能上是同一成熟电路:两个发送器\两个接收器,加由单 +5V 产生 ±10V 的集成双电荷泵.作为 A 级器件,它保证 200kbps 并用紧凑 0.1µF 电容,因此相比标准 MAX232 设计,唯一实际差别就是更宽的温度窗口与更快的数据率.

由于沿用通用的 MAX232 16 脚引脚,MAX232AESE 对需要承受扩展工业范围的设计是直接替换件.典型场景包括工厂控制器\户外遥测\运输电子与会经历远超商业带温度摆动的仪器仪表.

专家技术洞察

-40°C 至 +85°C 的 E 级何时重要?

不受控机箱:密封户外机柜与靠近发动机舱的盒子夏季常超 +70°C\夜间低于 0°C--E 级对两端都定级,商业级不行.
冷启动可靠:-40°C 下限确保在严寒上电时电荷泵仍达 ±10V 的 RS-232 电平,避免开机时通信处于临界.
速度与 BOM 不变:保留 MAX232A 的 200kbps 与 0.1µF 电容,只改温度定级,布局与成本基本不变.

核心优势

扩展 -40°C 至 +85°C

完整工业温度范围,适合不受控\户外与高环境温度机箱.

高速 200kbps

A 级保证 200kbps;小 0.1µF 电荷泵电容.

单 +5V 电源

集成倍压器/反相器由 +5V 产生 ±10V,无需双极性电源.

2 驱 2 收引脚兼容

两驱两收;可直接替换 MAX232(16脚);兼容 EIA/TIA-232E.

技术规格

参数	数值	条件 / 说明
器件类型	RS-232 收发器(2 驱 / 2 收),高速	MAX220-MAX249 系列
制造商	Maxim Integrated(Analog Devices)
工作温度	-40°C ~ +85°C	扩展级(E)
电源电压	+5 V	单电源
数据率	最高 200 kbps	MAX232A(A 级)
电荷泵	集成(倍压器+反相器)	由 +5V 产生 ±10V
外部电容	0.1 µF(C1-C4)	MAX232A 取值
驱动器 / 接收器	2 / 2
标准	EIA/TIA-232E\V.28/V.24
封装	16 脚 SO(ESE)	"+" 无铅;"T" 卷带

注：完整电气参数请参阅 Maxim MAX220-MAX249 官方数据手册.规格如有变更恕不另行通知,最终设计前请核实所有参数.

封装信息

MAX232AESE+T 采用 16 脚 SO 封装,以 ESE 后缀标识(E = 扩展温度级).它沿用业界标准 MAX232 的 16 脚封装,扩展温度版可不改布局直接替换现有 RS-232 设计.

"+" 后缀表示无铅\符合 RoHS,"T" 后缀表示卷带包装.适用标准 16 脚 SO 焊盘与回流焊曲线;把四只 0.1µF 电荷泵电容(C1-C4)靠近器件放置并对 VCC 去耦.下图为典型应用电路(该图涵盖 MAX220/MAX232/MAX232A;MAX232A 取 0.1µF 那一列).

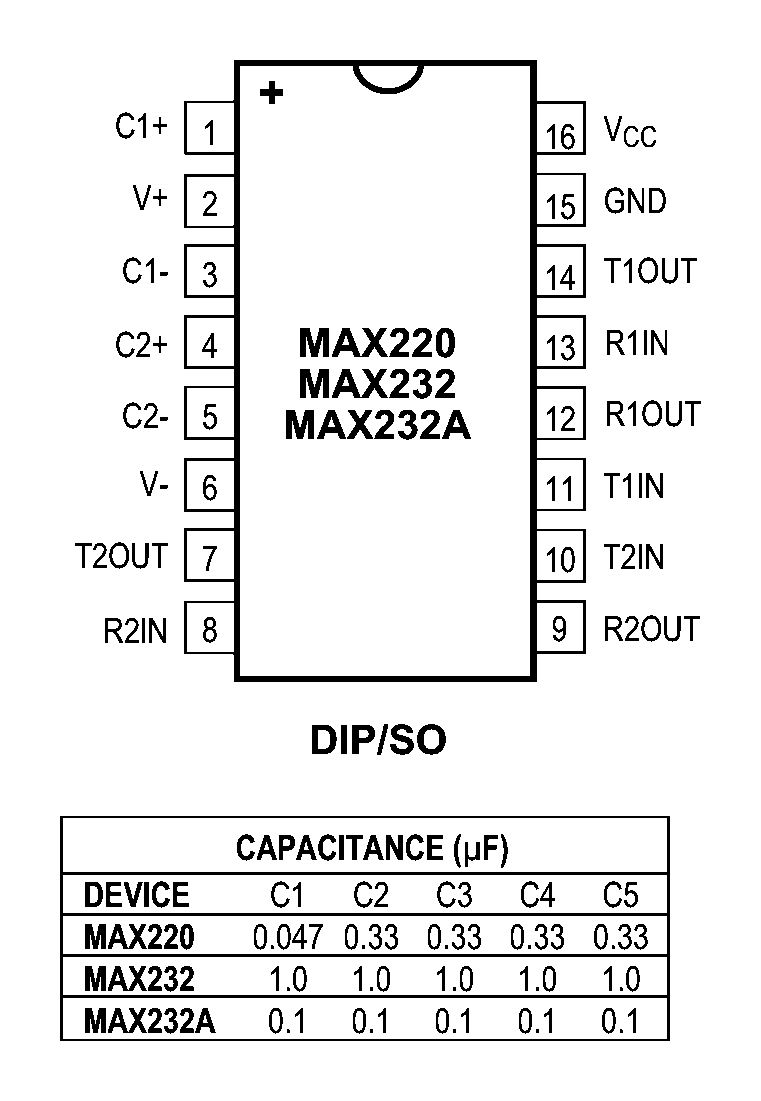

引脚配置(SO-16)

MAX232AESE 采用经典 MAX232 的 16 脚 RS-232 引脚排布(俯视图)：

Pin 1 - C1+ / Pin 3 - C1- / Pin 4 - C2+ / Pin 5 - C2-：电荷泵电容连接.
Pin 2 - V+ / Pin 6 - V-：电荷泵输出(+10V / -10V).
Pin 11 - T1IN / Pin 10 - T2IN：驱动器(发送器)TTL/CMOS 输入.
Pin 14 - T1OUT / Pin 7 - T2OUT：驱动器 RS-232 输出.
Pin 13 - R1IN / Pin 8 - R2IN：接收器 RS-232 输入.
Pin 12 - R1OUT / Pin 9 - R2OUT：接收器 TTL/CMOS 输出.
Pin 15 - GND / Pin 16 - VCC：地与 +5V 电源.

按图接 C1-C4(0.1µF),把 T_IN/R_OUT 接到 UART\T_OUT/R_IN 接到 RS-232 连接器.在 -40°C 至 +85°C 全范围连接方式相同.布局前请对照下方数据手册图核实确切引脚分配.

可替代型号

下列型号仅供参考.替代前请核实温度等级\数据率与封装.

型号	品牌	类型	封装	主要特点
MAX232ACSE+T	Maxim	高速 RS-232(2/2)	SO-16	同 MAX232A,0°C 至 +70°C
MAX232ACWE+	Maxim	高速 RS-232(2/2)	宽体 SO-16	MAX232A,宽体 SO
MAX220CWE+T	Maxim	低功耗 RS-232(2/2)	SO-16	5µW 关断,4.7µF 电容
MAX3232ESE+	Maxim	RS-232(2/2)	SO-16	+3.0V 至 +5.5V 版本

制造商信息

Maxim Integrated(现已并入 Analog Devices(NASDAQ: ADI))开创了业界标准 MAX232 RS-232 系列,并提供商业\扩展与车规温度等级.MAX232AESE 扩展温度高速级别服务于严苛工业与户外设计.

Maxim/ADI 提供完整数据手册\应用笔记与长期供货,在中国设有授权分销与技术支持渠道,支持从样品到批量的各类项目.

应用领域

宽温工业

工厂控制器\宽温工业

典型案例：无空调车间里的控制器从寒冷清晨到炎热午后都可靠跑 RS-232,由 -40°C 至 +85°C 等级覆盖.

户外与严苛

户外遥测\密封路边机柜

典型案例：路边遥测盒在烈日下暴晒;扩展温度 MAX232AESE 在商业件超规的环境里仍保持串行链路.

运输与电信

运输电子\远端电信节点

典型案例：无供暖机房里的远端电信节点依靠 -40°C 下限实现可靠的冷启动 RS-232 管理.

仪器仪表

现场仪表\便携测试设备

典型案例：户外使用的现场测试设备在全工业温度跨度内保持 200kbps RS-232 链路准确.

常见问题

MAX232AESE+T 用于什么?

它是扩展温度(-40°C 至 +85°C)的高速 MAX232A RS-232 收发器,两驱两收,用于板温不受控的宽温工业\户外遥测\运输与现场仪表.

E 级和 C 级 MAX232ACSE 有何不同?

是同一高速 MAX232A 电路;MAX232AESE 定级 -40°C 至 +85°C(工业),MAX232ACSE 为 0°C 至 +70°C(商业).引脚\200kbps 速率与 0.1µF 电容相同.

数据率和电容要求?

用单 +5V 加四只 0.1µF 电荷泵电容,保证速率达 200kbps.

和标准 MAX232 引脚兼容吗?

兼容--它用通用 MAX232 16 脚引脚,可直接用于需要扩展温度范围的现有 RS-232 设计.

免责声明

信息准确性：本页技术规格基于 Maxim 官方数据手册.我们力求准确完整,但规格如有变更恕不另行通知.最终设计前请核实所有参数.

正品保证：我们保证所售产品均为原厂正品,具备完整的物料可追溯性.

技术支持：购买前后均提供免费技术咨询服务.

应用提示：本产品页仅供参考,是否适用于特定应用应由设计工程师根据实际系统需求自行确认.

MAX232AESE+T 规格

规格
常见问题

对比
相关

零件号	MAX232AESE+T	MAX232AESE+	MAX232AESE
制造商	Analog Devices Inc./Maxim Integrated	Analog Devices Inc./Maxim Integrated	Analog Devices Inc./Maxim Integrated
系列	-	-	-
封装/外壳	16-SOIC (0.154", 3.90mm Width)	16-SOIC (0.154", 3.90mm Width)	16-SOIC (0.154", 3.90mm Width)
包装	Tape & Reel (TR)	Tube	Tube
产品状态	Active	Active	Obsolete
类型	Transceiver	Transceiver	Transceiver
协议	RS232	RS232	RS232
双工	Full	Full	Full
接收器迟滞	500 mV	500 mV	500 mV
数据速率	200kbps	200kbps	200kbps
电压 - 电源	4.5V ~ 5.5V	4.5V ~ 5.5V	4.5V ~ 5.5V
工作温度	-40°C ~ 85°C	-40°C ~ 85°C	-40°C ~ 85°C
驱动器/接收器数量	2/2	2/2	2/2
等级	-	-	-
认证	-	-	-
安装类型	Surface Mount	Surface Mount	Surface Mount
供应商设备封装	16-SOIC	16-SOIC	16-SOIC
