Analog Devices Inc./Maxim Integrated MAX222CWN+T
- 零件号:
- MAX222CWN+T
- 分类:
- 驱动器、接收器、收发器
- 封装:
- 18-SOIC (0.295", 7.50mm Width)
- 数据表:
-
MAX222CWN+T.pdf
- 描述:
- IC TRANSCEIVER FULL 2/2 18SOIC
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:0
发送询价，我们会立即回复.
有现货 : 0
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对MAX222CWN+T进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
MAX222CWN+T - Maxim +5V RS-232 收发器,带关断,2 驱 2 收(SO-18)
Maxim Integrated(Analog Devices)的 MAX222CWN+T 是一款 +5V 供电的 RS-232 收发器,带两个驱动器和两个接收器及集成双电荷泵(由 +5V 产生 ±10V).其关键特点是关断引脚(SHDN̅),可关闭驱动器与电荷泵进入低功耗待机--非常适合电池设备.兼容 EIA/TIA-232E,采用 18 脚宽体 SO 封装.
产品简介
MAX222CWN+T 属于 Maxim MAX220-MAX249 系列 +5V 供电 RS-232 驱动器/接收器,面向 EIA/TIA-232E 与 V.28/V.24 接口.MAX222 提供两个发送器和两个接收器加集成电荷泵,并增加了基础 MAX232 所没有的关断控制.
片内双电荷泵(倍压器加反相器)把 +5V 转换为 RS-232 线路所需的 ±10V,仅用外部 0.1µF 电容.接收器把进来的 RS-232 电平转换为 TTL/CMOS;两对独立驱动器/接收器处理标准的 TX/RX 串行链路.
把 SHDN̅ 拉低会禁用所有发送器与接收器并关闭电荷泵,使器件进入低功耗待机--空闲串口仅耗极小电流.这使 MAX222 非常适合电池供电与便携设备.工作于 0°C 至 +70°C,18 脚宽体 SO.
专家技术洞察
相比普通 MAX232 为什么选 MAX222?
- SHDN̅ 关断:专用关断脚(脚18)关掉驱动器\接收器与电荷泵,降低待机电流--这是相比常通的 MAX232 选 MAX222 的主要原因.
- 单 +5V\集成电荷泵:倍压器/反相器由 +5V 产生 ±10V,只要 0.1µF 电容,无需双极性电源.
- 2 驱 2 收\脚1=N.C.:注意 18 脚排布(MAX222 的脚1 是 N.C.;该脚上的 EN̅ 接收使能属于 MAX242).复用 MAX242 布局前请对照引脚核实.
核心优势
脚18 关断禁用驱动器/接收器与电荷泵,进入低功耗待机.
集成倍压器/反相器由 +5V 产生 ±10V;只要 0.1µF 电容.
两个 RS-232 发送器与两个接收器;兼容 EIA/TIA-232E / V.28.
标准 18 脚 SO;与 MAX242 同封装(MAX222 脚1=N.C.).
技术规格
| 参数 | 数值 | 条件 / 说明 |
|---|---|---|
| 器件类型 | RS-232 收发器(2 驱 / 2 收)带关断 | MAX220-MAX249 系列 |
| 制造商 | Maxim Integrated(Analog Devices) | |
| 电源电压 | +5 V | 单电源 |
| 电荷泵 | 集成(倍压器+反相器) | 由 +5V 产生 ±10V |
| 外部电容 | 0.1 µF(C1-C5) | |
| 关断 | SHDN̅(脚18,低有效) | 禁用 Tx/Rx + 电荷泵 |
| 驱动器 / 接收器 | 2 / 2 | |
| 标准 | EIA/TIA-232E\V.28/V.24 | |
| 工作温度 | 0°C ~ +70°C | 商业级(C) |
| 封装 | 18 脚宽体 SO(CWN) | "+" 无铅;"T" 卷带 |
注：完整电气参数请参阅 Maxim MAX220-MAX249 官方数据手册.规格如有变更恕不另行通知,最终设计前请核实所有参数.

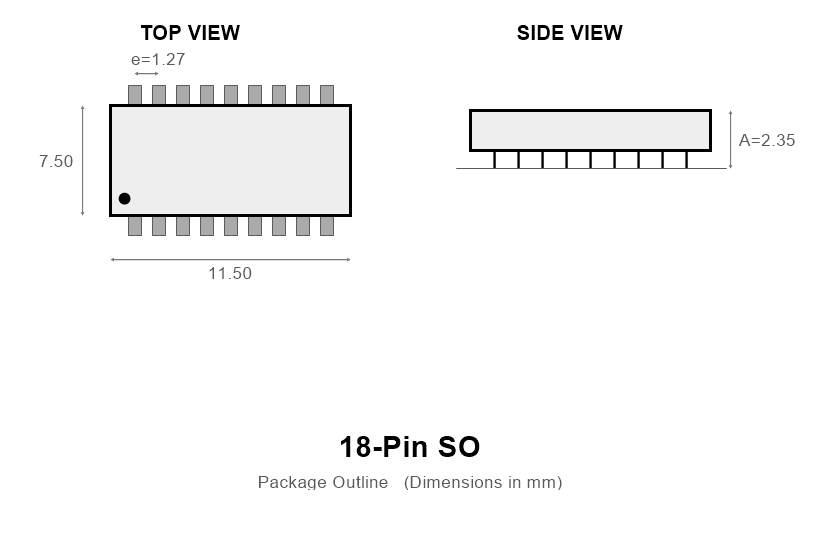

封装信息
MAX222CWN+T 采用 18 脚宽体 SO 封装,以 CWN 后缀标识.MAX222 与 MAX242 共用此 18 脚封装;MAX222 的脚1 是 N.C.(在 MAX242 上该脚是 EN̅ 接收使能).
"+" 后缀表示无铅\符合 RoHS,"T" 后缀表示卷带包装.适用标准 18 脚 SO 焊盘与回流焊曲线;把电荷泵电容(C1-C5,0.1µF)靠近器件放置并对 VCC 去耦.下图为典型应用电路.

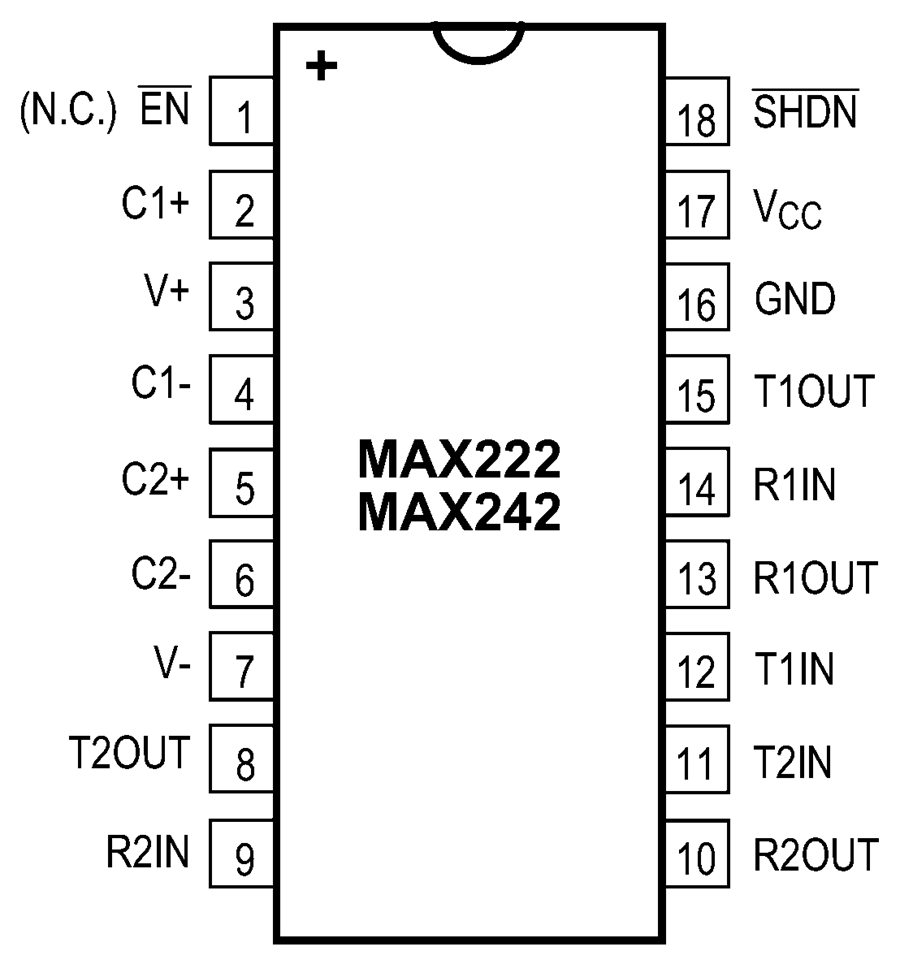

引脚配置(SO-18)
MAX222 采用 18 脚 DIP/SO 引脚排布(俯视图)：
- Pin 1 - N.C.：MAX222 上空脚(在 MAX242 上是 EN̅).
- Pin 2 - C1+ / Pin 4 - C1- / Pin 5 - C2+ / Pin 6 - C2-：电荷泵电容连接.
- Pin 3 - V+ / Pin 7 - V-：电荷泵输出(+10V / -10V).
- Pin 12 - T1IN / Pin 11 - T2IN：驱动器 TTL/CMOS 输入.Pin 15 - T1OUT / Pin 8 - T2OUT：驱动器 RS-232 输出.
- Pin 14 - R1IN / Pin 9 - R2IN：接收器 RS-232 输入.Pin 13 - R1OUT / Pin 10 - R2OUT：接收器 TTL/CMOS 输出.
- Pin 16 - GND / Pin 17 - VCC：地与 +5V 电源.
- Pin 18 - SHDN̅：关断,低有效;禁用 Tx/Rx 与电荷泵.
接 C1-C5(0.1µF),正常工作时 SHDN̅ 接高(拉低则关断),把 T_IN/R_OUT 接到 UART\T_OUT/R_IN 接到 RS-232 连接器.布局前请对照下方数据手册图核实确切引脚分配.
可替代型号
下列型号仅供参考.替代前请核实关断/使能\通道数与封装.
| 型号 | 品牌 | 类型 | 封装 | 主要特点 |
|---|---|---|---|---|
| MAX242CWN+ | Maxim | RS-232,2 驱 2 收,关断+使能 | SO-18 | 同封装,脚1 多 EN̅ |
| MAX223CWI+ | Maxim | RS-232 带关断 | SO-28 | 4 驱 5 收带关断 |
| MAX220CWE+T | Maxim | 低功耗 RS-232(2/2) | SO-16 | 5µW 关断,4.7µF 电容 |
| MAX232CWE+T | Maxim | +5V RS-232(2/2) | SO-16 | 经典,无关断 |
制造商信息
Maxim Integrated(现已并入 Analog Devices(NASDAQ: ADI))是模拟与混合信号半导体的领先供应商,也是业界标准 MAX232 RS-232 系列的开创者.MAX220-MAX249 系列 +5V 供电 RS-232 收发器(含 MAX222 等带关断型号)广泛用于工业\仪表与便携设备.
Maxim/ADI 提供完整数据手册\应用笔记与长期供货,在中国设有授权分销与技术支持渠道,支持从样品到批量的各类项目.
应用领域
常见问题
MAX222CWN+T 用于什么?
它是 +5V RS-232 收发器,两驱两收带关断脚,用于电池供电\工业与网络设备中在意空闲功耗的 TTL/CMOS 与 RS-232 电平转换.
SHDN̅ 引脚有什么用?
把 SHDN̅(脚18)拉低会禁用驱动器与接收器并关闭电荷泵,进入低功耗待机.正常工作时接高.
MAX222 和 MAX232\MAX242 有何不同?
MAX222 增加了 MAX232 没有的关断脚.它与 MAX242 同 18 脚封装,但 MAX222 的脚1 是 N.C.(在 MAX242 上是 EN̅ 接收使能).
需要什么电容和电源?
单 +5V 电源加五只外部 0.1µF 电荷泵电容;片内倍压器/反相器产生 ±10V 的 RS-232 电平.
免责声明
信息准确性：本页技术规格基于 Maxim 官方数据手册.我们力求准确完整,但规格如有变更恕不另行通知.最终设计前请核实所有参数.
正品保证：我们保证所售产品均为原厂正品,具备完整的物料可追溯性.
技术支持：购买前后均提供免费技术咨询服务.
应用提示：本产品页仅供参考,是否适用于特定应用应由设计工程师根据实际系统需求自行确认.
MAX222CWN+T 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Analog Devices Inc./Maxim Integrated
- 系列:
- -
- 封装/外壳:
- 18-SOIC (0.295", 7.50mm Width)
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 类型:
- Transceiver
- 协议:
- RS232
- 双工:
- Full
- 接收器迟滞:
- 500 mV
- 数据速率:
- 250kbps
- 电压 - 电源:
- 4.5V ~ 5.5V
- 工作温度:
- 0°C ~ 70°C
- 驱动器/接收器数量:
- 2/2
- 等级:
- -
- 认证:
- -
- 安装类型:
- Surface Mount
- 供应商设备封装:
- 18-SOIC
- 分类:
- 驱动器、接收器、收发器
1. 如何在深圳市富聪科技有限公司上订购MAX222CWN+T?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证MAX222CWN+T来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对MAX222CWN+T进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括MAX222CWN+T在内的产品;我们比任何其他客户都更关注MAX222CWN+T产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. MAX222CWN+T显示的价格和库存准确吗?
MAX222CWN+T的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. MAX222CWN+T的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的MAX222CWN+T出现问题,只有在满足以下所有条件时,我们才接受MAX222CWN+T的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在MAX222CWN+T交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如MAX222CWN+T引脚图\MAX222CWN+T数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
|
|
| 零件号 | MAX222CWN+ | MAX222CWN+T | MAX222CWN |
| 制造商 | Analog Devices Inc./Maxim Integrated | Analog Devices Inc./Maxim Integrated | Analog Devices Inc./Maxim Integrated |
| 系列 | - | - | - |
| 封装/外壳 | 18-SOIC (0.295", 7.50mm Width) | 18-SOIC (0.295", 7.50mm Width) | 18-SOIC (0.295", 7.50mm Width) |
| 包装 | Tube | Tape & Reel (TR) | Tube |
| 产品状态 | Active | Active | Obsolete |
| 类型 | Transceiver | Transceiver | Transceiver |
| 协议 | RS232 | RS232 | RS232 |
| 双工 | Full | Full | Full |
| 接收器迟滞 | 500 mV | 500 mV | 500 mV |
| 数据速率 | 250kbps | 250kbps | 250kbps |
| 电压 - 电源 | 4.5V ~ 5.5V | 4.5V ~ 5.5V | 4.5V ~ 5.5V |
| 工作温度 | 0°C ~ 70°C | 0°C ~ 70°C | 0°C ~ 70°C |
| 驱动器/接收器数量 | 2/2 | 2/2 | 2/2 |
| 等级 | - | - | - |
| 认证 | - | - | - |
| 安装类型 | Surface Mount | Surface Mount | Surface Mount |
| 供应商设备封装 | 18-SOIC | 18-SOIC | 18-SOIC |
