Analog Devices Inc./Maxim Integrated MAX14778ETP+T
- 零件号:
- MAX14778ETP+T
- 分类:
- 模拟开关、复用器、解复用器
- 封装:
- 20-WQFN Exposed Pad
- 数据表:
-
MAX14778ETP+T.pdf
- 描述:
- IC SWITCH SP4T X 2 1.5OHM 20TQFN
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:0
发送询价，我们会立即回复.
有现货 : 0
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对MAX14778ETP+T进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
MAX14778ETP+T - Maxim 双 4:1 ±25V 超出/低于电源轨模拟多路复用器(TQFN-20)
Maxim Integrated 的 MAX14778ETP+T 是一款双 4:1 模拟多路复用器,可在单 3.0V 至 5.5V 电源下传输超出和低于电源轨 ±25V 的信号.两个独立多路复用器各有独立控制\先断后通切换\1.5Ω RON\300mA 承载\75MHz 带宽与 ±6kV ESD,非常适合在 RS-485/RS-232/USB 信号间共用一个连接器--采用 20 脚 TQFN(5mm x 5mm).
产品简介
MAX14778ETP+T 是一款双 4:1 模拟多路复用器,在单 3.0V 至 5.5V 电源下支持高达 ±25V 的模拟信号.每个多路复用器有独立控制输入以允许独立切换,使器件非常适合把不同通信信号复用到同一组连接器引脚上.±6kV(HBM) 扩展 ESD 保护守护面向连接器的引脚.
内部电荷泵(VP/VN)产生超出和低于电源轨的偏置,使多路复用器在低单电源下传输宽达 ±25V 信号范围--非常适合路由双极性或超轨通信信号.MAX14778 具低 1.5Ω RON(最大)\3mΩ RON 平坦度(典型),并可通过多路复用器承载高达 300mA 的连续电流.
凭借先断后通切换\78pF 输入电容与 75MHz 大信号带宽,该器件干净地路由高速信号.每个多路复用器独立使能(ENA/ENB)与通道选择(SA0/SA1\SB0/SB1).MAX14778 采用 20 脚 TQFN(5mm x 5mm),工作于 -40°C 至 +125°C 工业温区,适合连接器共享\POS 终端与音频/数据复用.
专家技术洞察
连接器共享为什么选 MAX14778?
- 单 3-5.5V 电源传 ±25V 超轨:内部电荷泵让多路复用器无需双电源即传双极性/超轨信号(如 RS-232 电平)--一个连接器承载多种标准.
- 两个独立 4:1 mux:独立 ENA/SAx 与 ENB/SBx 控制各半独立切换,单个 8 脚连接器可按需重映射为 RS-485\RS-232 或 USB.
- 1.5Ω RON\300mA\75MHz\±6kV ESD:低导通电阻与高带宽保信号完整,±6kV HBM ESD 守护暴露的连接器引脚.
核心优势
两个独立 4:1 模拟 mux;单 3.0-5.5V 电源下 ±25V 超/低轨信号范围.
低 1.5Ω RON(最大)\3mΩ 平坦度,最高 300mA 连续;先断后通.
75MHz 大信号带宽,78pF 输入电容;A/B 脚 ±6kV HBM ESD.
独立 ENA/SA0/SA1 与 ENB/SB0/SB1 控制;20 脚 TQFN 5mm x 5mm.
技术规格
| 参数 | 数值 | 条件 / 说明 |
|---|---|---|
| 器件类型 | 双 4:1 模拟多路复用器 | 超出/低于电源轨 |
| 制造商 | Maxim Integrated(Analog Devices) | |
| 信号范围 | ±25 V | 经电荷泵超出/低于电源轨 |
| 电源 | 3.0 V ~ 5.5 V | 单电源(VDD) |
| 导通电阻(RON) | 1.5 Ω(最大) | 3 mΩ RON 平坦度(典型) |
| 连续电流 | 300 mA(最大) | 通过多路复用器 |
| 带宽 | 75 MHz | 大信号;78pF 输入电容 |
| 切换 | 先断后通 | |
| ESD 保护 | ±6 kV HBM | Ax 与 Bx 脚 |
| 工作温度 | -40°C ~ +125°C | 工业级 |
| 封装 | 20 脚 TQFN(ETP),5mm x 5mm | EP 接 VN;"+" 无铅,"T" 卷带 |
注：完整电气参数请参阅 Maxim MAX14778 官方数据手册.规格如有变更恕不另行通知,最终设计前请核实所有参数.

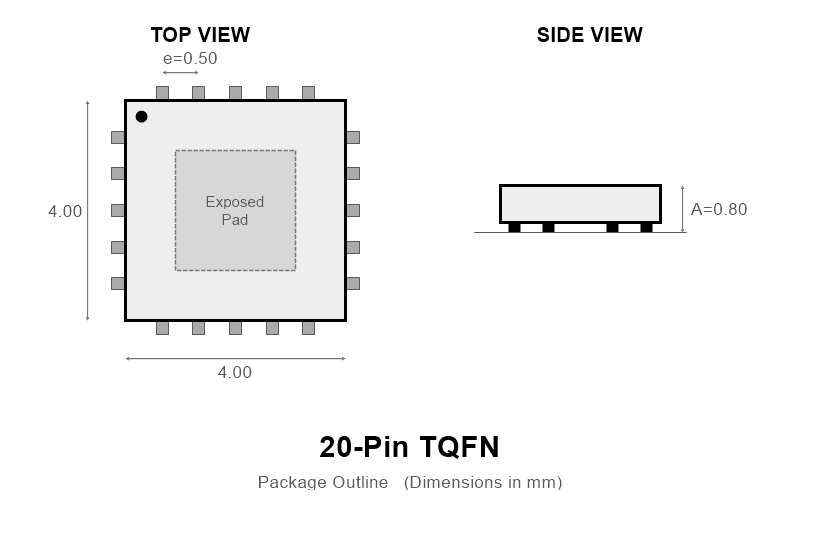

封装信息
MAX14778ETP+T 采用 20 脚 TQFN(薄型 QFN,5mm x 5mm)封装,以 ETP 后缀标识.裸露焊盘(EP)必须接到 VN.紧凑 TQFN 适合密集的连接器共享与便携设计.
"+" 后缀表示无铅\符合 RoHS,"T" 后缀表示卷带包装.适用细间距 QFN 焊盘与受控回流焊;VDD 用 1µF 去耦,电荷泵脚 VP/VN 各用 100nF/50V 对 GND 旁路,EP 接 VN.下图为功能框图.

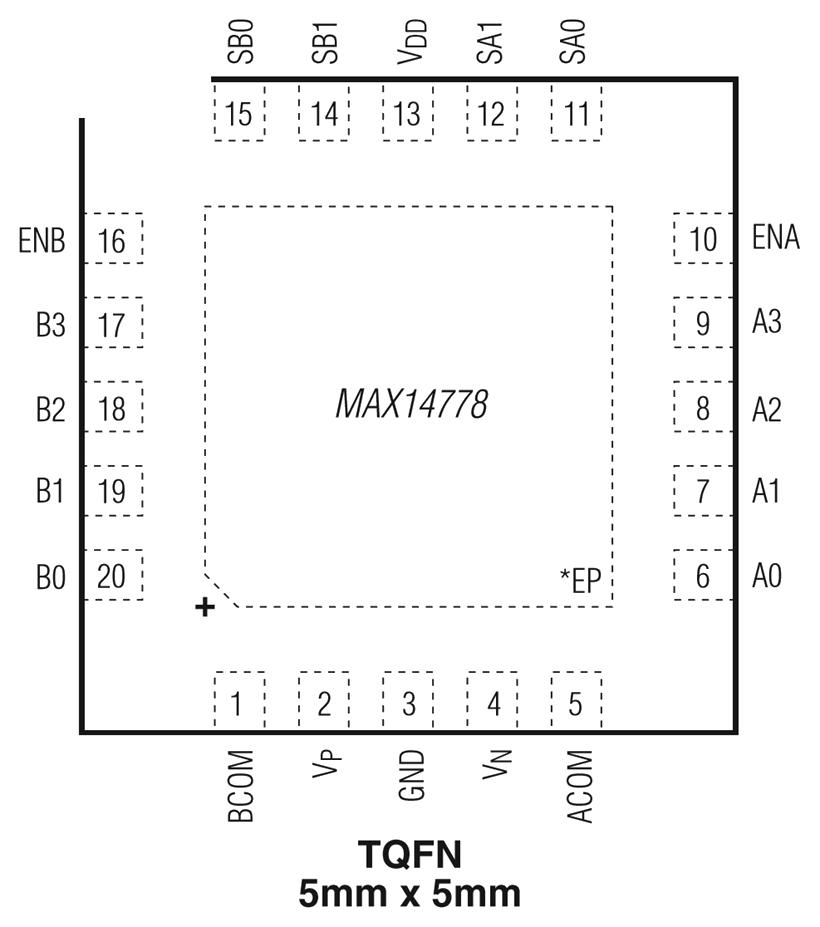

引脚配置(TQFN-20)
MAX14778 采用 20 脚 TQFN 引脚排布(俯视图)：
- Pin 1 - BCOM / Pin 5 - ACOM：MUX B 与 MUX A 公共端.
- Pin 2 - VP / Pin 4 - VN：正/负电荷泵输出(各对 GND 接 100nF/50V 旁路).
- Pin 3 - GND / Pin 13 - VDD：地与电源(3.0-5.5V;接 1µF 旁路).
- Pin 6-9 - A0-A3：MUX A 双向模拟 I/O.Pin 17-20 - B3-B0：MUX B 双向模拟 I/O.
- Pin 10 - ENA / Pin 11 - SA0 / Pin 12 - SA1：MUX A 使能与通道选择.
- Pin 16 - ENB / Pin 14 - SB0 / Pin 15 - SB1：MUX B 使能与通道选择.
- EP - 裸露焊盘：接到 VN.
用 ENA/SA0/SA1 把 A0-A3 之一选到 ACOM,用 ENB/SB0/SB1 把 B0-B3 选到 BCOM.布局前请对照下方数据手册图核实确切引脚分配.
可替代型号
下列型号仅供参考.替代前请核实配置\信号范围\RON 与封装.
| 型号 | 品牌 | 类型 | 封装 | 主要特点 |
|---|---|---|---|---|
| MAX4582ESE+ | Maxim | 双 4:1 模拟多路复用器 | SO-16 | 双 4:1,低 RON |
| MAX4581ESE+ | Maxim | 8:1 模拟多路复用器 | SO-16 | 单路 8 通道 mux |
| DG409CY+T | Maxim | 双 4:1 模拟多路复用器 | SO-16 | 差分 / 双 4:1 |
| MAX4781EUE+ | Maxim | 模拟开关 | µMAX | 低 RON 模拟开关 |
制造商信息
Maxim Integrated(现已并入 Analog Devices(NASDAQ: ADI))是模拟与混合信号半导体的领先供应商,以模拟开关与多路复用器著称.MAX14778 超/低轨双 4:1 mux 广泛用于连接器共享与多标准信号复用.
Maxim/ADI 提供完整数据手册\应用笔记与长期供货,在中国设有授权分销与技术支持渠道,支持从样品到批量的各类项目.
应用领域
常见问题
MAX14778ETP+T 用于什么?
它是双 4:1 模拟多路复用器,路由超出/低于电源轨 ±25V 的信号,用于在 RS-485/RS-232/USB 间共享一个连接器,以及 POS\通信与音频/数据复用.
如何用 3-5.5V 电源传 ±25V?
内部电荷泵产生超出和低于电源轨的 VP/VN,使开关在单 3.0-5.5V VDD 下传 ±25V 信号范围.
两个多路复用器独立吗?
是--MUX A(ENA/SA0/SA1\ACOM\A0-A3)与 MUX B(ENB/SB0/SB1\BCOM\B0-B3)有独立控制,可独立切换.
MAX14778ETP+T 是什么封装,EP 接哪?
20 脚 TQFN(5mm x 5mm);裸露焊盘(EP)必须接到 VN.
免责声明
信息准确性：本页技术规格基于 Maxim 官方数据手册.我们力求准确完整,但规格如有变更恕不另行通知.最终设计前请核实所有参数.
正品保证：我们保证所售产品均为原厂正品,具备完整的物料可追溯性.
技术支持：购买前后均提供免费技术咨询服务.
应用提示：本产品页仅供参考,是否适用于特定应用应由设计工程师根据实际系统需求自行确认.
MAX14778ETP+T 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Analog Devices Inc./Maxim Integrated
- 系列:
- -
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 开关电路:
- SP4T
- 多路复用器/解复用器电路:
- 4:1
- 导通状态电阻（最大）:
- 1.5Ohm
- 通道与通道匹配（ΔRon）:
- -
- 电压 - 供应，单（V+）:
- 3V ~ 5.5V
- 认证:
- -
- 电压 - 供应，双（V±）:
- -
- 开关时间（Ton, Toff）（最大）:
- 2ms, 1.5ms
- 电路数量:
- 2
- -3db 带宽:
- 75MHz
- 电荷注入:
- 1720pC
- 等级:
- -
- 通道电容（CS(off), CD(off)）:
- 78pF
- 安装类型:
- Surface Mount
- 工作温度:
- -40°C ~ 85°C (TA)
- 漏电流（IS(off)）（最大）:
- 1µA
- 串扰:
- -103dB @ 100kHz
- 供应商设备封装:
- 20-TQFN (5x5)
1. 如何在深圳市富聪科技有限公司上订购MAX14778ETP+T?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证MAX14778ETP+T来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对MAX14778ETP+T进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括MAX14778ETP+T在内的产品;我们比任何其他客户都更关注MAX14778ETP+T产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. MAX14778ETP+T显示的价格和库存准确吗?
MAX14778ETP+T的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. MAX14778ETP+T的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的MAX14778ETP+T出现问题,只有在满足以下所有条件时,我们才接受MAX14778ETP+T的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在MAX14778ETP+T交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如MAX14778ETP+T引脚图\MAX14778ETP+T数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
|
| 零件号 | MAX14778ETP+T | MAX14778ETP+ |
| 制造商 | Analog Devices Inc./Maxim Integrated | Analog Devices Inc./Maxim Integrated |
| 系列 | - | - |
| 包装 | Tape & Reel (TR) | Tube |
| 产品状态 | Active | Active |
| 开关电路 | SP4T | SP4T |
| 多路复用器/解复用器电路 | 4:1 | 4:1 |
| 导通状态电阻（最大） | 1.5Ohm | 1.5Ohm |
| 通道与通道匹配（ΔRon） | - | - |
| 电压 - 供应，单（V+） | 3V ~ 5.5V | 3V ~ 5.5V |
| 认证 | - | - |
| 电压 - 供应，双（V±） | - | - |
| 开关时间（Ton, Toff）（最大） | 2ms, 1.5ms | 2ms, 1.5ms |
| 电路数量 | 2 | 2 |
| -3db 带宽 | 75MHz | 75MHz |
| 电荷注入 | 1720pC | 1720pC |
| 等级 | - | - |
| 通道电容（CS(off), CD(off)） | 78pF | 78pF |
| 安装类型 | Surface Mount | Surface Mount |
| 工作温度 | -40°C ~ 85°C (TA) | -40°C ~ 85°C (TA) |
| 漏电流（IS(off)）（最大） | 1µA | 1µA |
| 串扰 | -103dB @ 100kHz | -103dB @ 100kHz |
| 供应商设备封装 | 20-TQFN (5x5) | 20-TQFN (5x5) |
