DG409 回答的是单端多路复用器答不了的问题:四路差分信号--电桥传感器\平衡线路\远端检测对--怎么轮流扫描而不毁掉它们"差分"的意义?作为双 4 通道多路复用器,它把一对信号的两根线同时切换:地址位 A0/A1 把四对 A/B 输入之一选到 DA/DB 输出对上,信号到达放大器时仍然平衡.DG409CY+T 是 16 引脚窄体 SOIC\无铅\编带卷盘版本;姊妹型号 DG408 把同一裸片做成单端 8 通道.

Maxim 对原版 DG509A 标准件的改良全部指向精度:导通电阻典型 40Ω(最大 100Ω),通道间匹配最大 8Ω,信号范围内平坦度最大 9Ω;电荷注入压到最大 15pC;漏极漏电室温下不超过 1nA.开关动作保证先断后通(最小 10ns),切换约 160ns,关断隔离 1MHz 下 -75dB.

供电很灵活:±5V 至 ±20V 双电源(按 ±15V 表征,可通过 ±15V 信号)或单一 +5V 至 +30V 电源轨(+12V 时导通电阻约 90Ω),两种情况下逻辑都兼容 TTL/CMOS.EN 管全局--拉低则四对全部断开--也让多片 DG409 容易堆成更大的差分矩阵.

注： 数值取自 DG408/DG409 数据手册.在确定设计前,请将每项参数与最新官方文档核对.

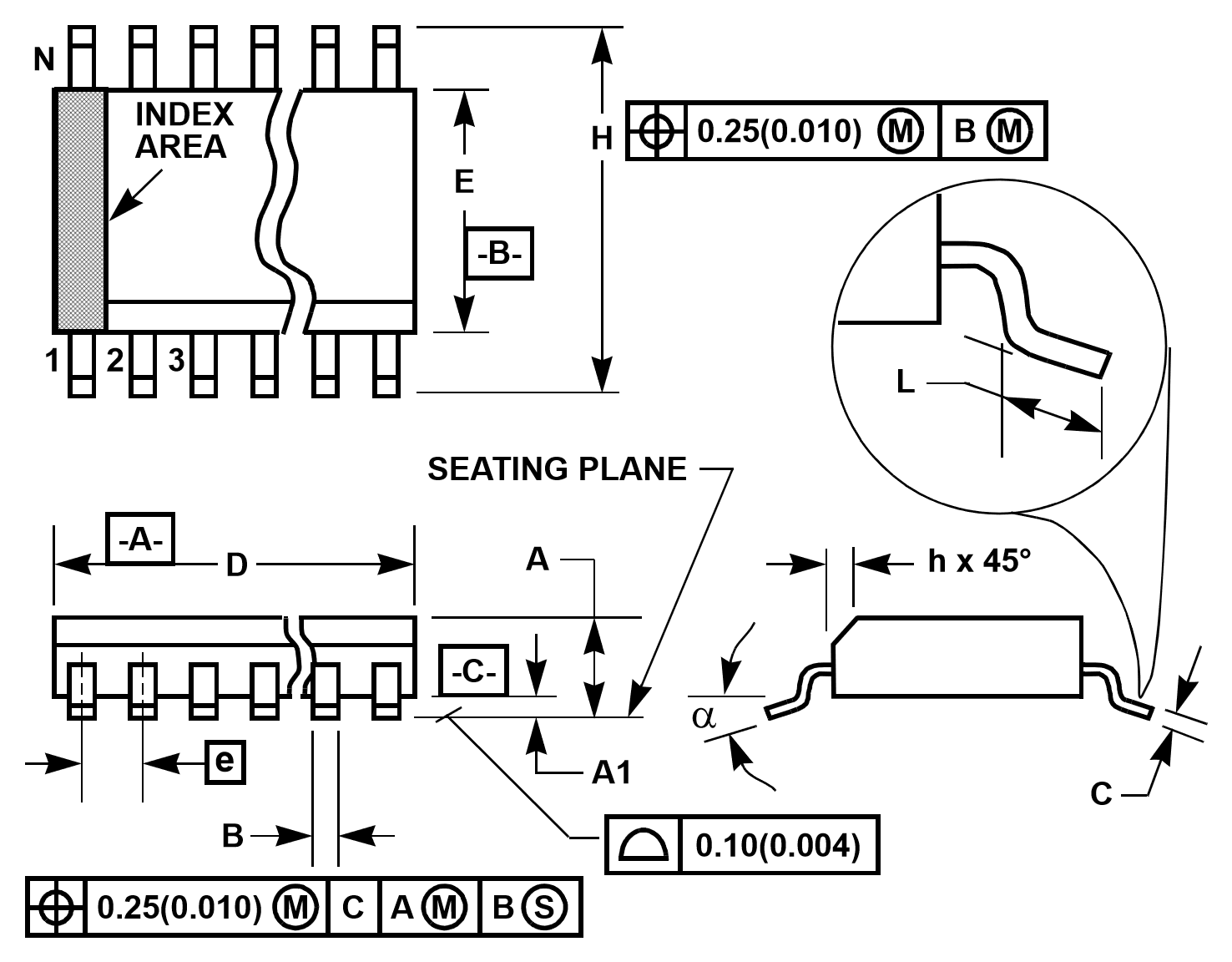

DG409CY+T 采用 16 引脚窄体 SOIC(JEDEC MS-012 外形,引脚间距 1.27mm)--紧凑得能进高密度采集板,而且差分对天然分居封装两侧:四路 A 输入排在一边,四路 B 输入镜像排在另一边,等长成对走线水到渠成."+" 表示无铅表面处理,"T" 表示编带卷盘包装;同一裸片另有 PDIP-18 和 TSSOP-16.V+ 与 V- 在引脚处去耦,每路传感器对要作为真正的"一对"一直走到 SnA/SnB.封装尺寸与第 1 脚方向见下图.

📄 完整规格请参阅 Maxim DG409 官方数据手册.

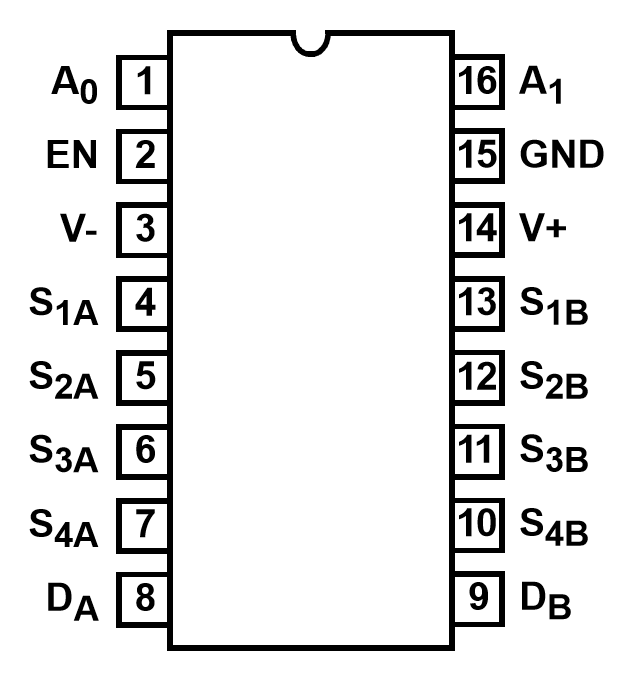

16 引脚 SOIC 把四路 A 侧输入排在左侧,对应的 B 侧伙伴镜像在右侧:

• S1A-S4A(4-7 脚) / S1B-S4B(13-10 脚): 四对差分输入--第 n 通道就是 SnA/SnB 这一对.
• DA(8 脚) / DB(9 脚): 公共差分输出对(双向--也可作解复用器).
• A0(1 脚) / A1(16 脚): TTL/CMOS 兼容的二进制通道地址(00 = 第 1 对 ... 11 = 第 4 对).
• EN(2 脚): 使能--高电平接通被寻址的对,低电平断开全部四对.
• V+(14 脚) / V-(3 脚): 正负电源,±5V 至 ±20V(单电源时 V- 接地).
• GND(15 脚): 逻辑地基准.

SOIC-16 的物理引脚编号请参见下方封装图.

下列是我司在库的相关模拟多路复用器.它们并非都可直接互换;替换前请核对通道数/结构\电源范围\导通电阻与引脚排布.

选型提示： 表面贴装\四对差分\更好的导通电阻/匹配/电荷注入,就留在 DG409.信号是八路单端时选 DG408;需要八对差分时上 DG507A 或 DG407;ADG409 是同结构的 ADI 同等品;DG509A 仍是 DG409 当年要取代的传统标准件.

美信(Maxim Integrated)成立于 1983 年,总部位于美国加州圣何塞,把精密模拟开关与多路复用器做成了自己的招牌业务之一,并于 2021 年并入亚德诺半导体(Analog Devices, Inc., ADI).DG409 是 Maxim 对双差分多路复用器工业标准的精度升级:在既定的 DG509A 功能与引脚排布上,给出更低的导通电阻\更紧的匹配和更低的电荷注入.

合并后的 ADI/Maxim 产品目录持续供应并完整表征 DG409--开关时间电路\漏电条件\真值表和逻辑门限--差分采集设计验证所依赖的全部文档.
