Analog Devices Inc./Maxim Integrated MAX13430EEUB+T
- 零件号:
- MAX13430EEUB+T
- 分类:
- 驱动器、接收器、收发器
- 封装:
- 10-TFSOP, 10-MSOP (0.118", 3.00mm Width)
- 数据表:
-
MAX13430EEUB+T.pdf
- 描述:
- IC TRANSCEIVER HALF 1/1 10UMAX
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:0
发送询价，我们会立即回复.
有现货 : 0
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对MAX13430EEUB+T进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
MAX13430EEUB+T - Maxim RS-485 收发器,带低电压逻辑接口,±15kV ESD(µMAX-10)
Maxim Integrated(Analog Devices)的 MAX13430EEUB+T 是一款半双工 RS-485/RS-422 收发器,带独立低电压逻辑接口:逻辑侧(VL)低至 +1.62V,总线侧(VCC)+3V 至 +5V,便于连接低电压 ASIC/FPGA.它具 ±15kV ESD\热插拔输入\压摆率限制与 1µA 关断--采用省空间的 10 脚 µMAX 封装.
产品简介
MAX13430EEUB+T 属于 Maxim MAX13430E-MAX13433E 系列带低电压逻辑接口的 RS-485/RS-422 收发器,专为多电压系统设计.双电源结构把逻辑侧与总线侧解耦:VL 设定逻辑脚电平(低至 +1.62V),使器件直接与低电压 ASIC\FPGA 和 PLD 通信;VCC 为 +3V 至 +5V 的 RS-485 总线侧供电.
MAX13430E 是半双工(一驱动器加一接收器共用 A/B 总线脚),数据率最高 0.5Mbps;其压摆率限制驱动器降低 EMI 与端接不良线缆的反射.DE 和 RE 上的热插拔输入结构防止带电插入时产生错误总线状态,单总线最多 256 个收发器.
稳健保护包括 RS-485 I/O 脚(A 和 B)上 ±15kV 人体模型 ESD\±15kV/±8kV IEC61000-4-2 空气/接触,加热关断与 1µA 关断模式(典型低电流 10µA).最终在 10 脚 µMAX 中构成稳健\对低压友好的 RS-485 链路,适合工业控制\电机控制与 HVAC 设备.
专家技术洞察
低压 RS-485 为什么选 MAX13430E?
- 独立 VL 逻辑电源:逻辑接口跟随 VL 低至 +1.62V,1.8V MCU/FPGA 直连\无需外部电平转换器--相比标准 5V RS-485 的关键差异.
- ±15kV ESD+热插拔:稳健 A/B I/O 加热插拔 DE/RE,让多点工业总线带电插入和暴露布线下无毛刺.
- 压摆限制\256 节点\1µA 关断:压摆限制驱动器为 0.5Mbps 链路降 EMI,单段最多 256 节点,微功耗关断适合电池/便携设备.
核心优势
独立 VL 逻辑电源低至 +1.62V,直连 1.8V ASIC/FPGA;VCC 总线侧 +3V 至 +5V.
A/B 上 ±15kV HBM ESD;热插拔 DE/RE 带电插入无毛刺.
一驱动器+一接收器,最高 0.5Mbps;压摆率限制驱动器降低 EMI.
单总线最多 256 个收发器;1µA 关断与热关断;10 脚 µMAX.
技术规格
| 参数 | 数值 | 条件 / 说明 |
|---|---|---|
| 器件类型 | 半双工 RS-485 收发器,低电压逻辑 | MAX13430E-MAX13433E 系列 |
| 制造商 | Maxim Integrated(Analog Devices) | |
| 逻辑电源(VL) | +1.62 V ~ +5 V | 低电压逻辑接口 |
| 总线电源(VCC) | +3 V ~ +5 V | |
| 数据率 | 最高 0.5 Mbps | 压摆率限制 |
| ESD 保护 | ±15 kV HBM | A/B 脚;±15kV/±8kV IEC61000-4-2 |
| 热插拔 | 是(DE\RE) | 带电插入无毛刺 |
| 关断 | 1 µA(最大) | 低电流待机 10µA 典型 |
| 总线负载 | 最多 256 个收发器 | |
| 双工 | 半双工 | 一驱动器,一接收器 |
| 工作温度 | -40°C ~ +85°C | 扩展级(E) |
| 封装 | 10 脚 µMAX(EUB) | "+" 无铅;"T" 卷带 |
注：完整电气参数请参阅 Maxim MAX13430E-MAX13433E 官方数据手册.规格如有变更恕不另行通知,最终设计前请核实所有参数.

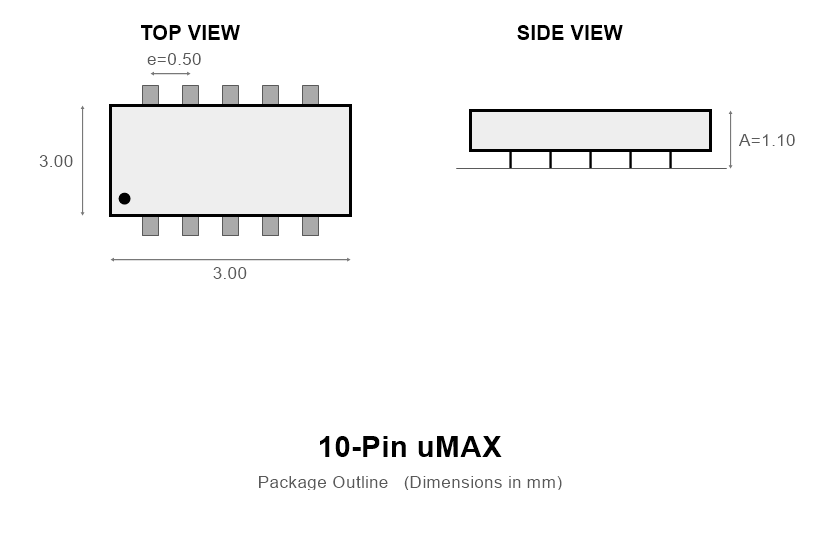

封装信息
MAX13430EEUB+T 采用 10 脚 µMAX 封装,以 EUB 后缀标识;另有 10 脚 TDFN-EP 选项(EET),全双工的 MAX13432E/MAX13433E 用 14 脚封装.紧凑 µMAX 适合密集的低压工业板卡.
"+" 后缀表示无铅\符合 RoHS,"T" 后缀表示卷带包装.适用标准 10 脚 µMAX 焊盘与回流焊曲线;VL 与 VCC 对 GND 接 0.1µF(VCC 附近再加 1µF 用于 ESD)去耦,A/B 总线两端端接(如 120Ω).下图为典型半双工 RS-485 网络.

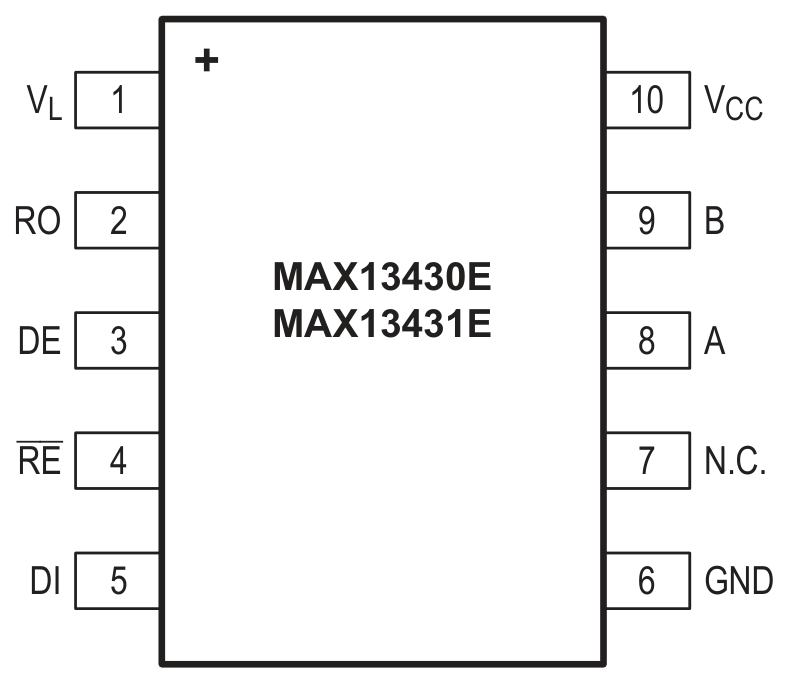

引脚配置(µMAX-10)
MAX13430E 采用 10 脚 µMAX 引脚排布(俯视图)：
- Pin 1 - VL：逻辑侧电源(+1.62V 至 +5V);设定逻辑脚电平.对 GND 接 0.1µF 旁路.
- Pin 2 - RO：接收器输出(RE 低:A-B ≥ -50mV 则 RO 高;≤ -200mV 则 RO 低).
- Pin 3 - DE：驱动器输出使能,高有效(低=关断).
- Pin 4 - RE：接收器输出使能,低有效(高=关断).热插拔.
- Pin 5 - DI：驱动器输入.
- Pin 6 - GND / Pin 7 - N.C.：地 / 空脚.
- Pin 8 - A / Pin 9 - B：同相(A)与反相(B)RS-485 总线脚(±15kV ESD).
- Pin 10 - VCC：总线侧电源(+3V 至 +5V);对 GND 接 1µF + 0.1µF 旁路.
逻辑侧由 VL(匹配 MCU 电源轨)供电,总线侧由 VCC 供电;RE/DE 接方向控制线,A/B 两端端接.布局前请对照下方数据手册图核实确切引脚分配.
可替代型号
下列型号仅供参考.替代前请核实双工\逻辑电源\数据率与封装.
| 型号 | 品牌 | 类型 | 封装 | 主要特点 |
|---|---|---|---|---|
| MAX13431EEUB+ | Maxim | 半双工 RS-485,低电压逻辑 | µMAX-10 | 同系列,更高数据率 |
| MAX13085EESA+ | Maxim | 半双工 RS-485 收发器 | SO-8 | +5V,±15kV ESD,故障安全 |
| MAX13487EESA+ | Maxim | RS-485 收发器,自动方向 | SO-8 | AutoDirection 控制,故障安全 |
| MAX3471EUA+ | Maxim | RS-485 收发器 | µMAX | 低功耗 3V RS-485 |
制造商信息
Maxim Integrated(现已并入 Analog Devices(NASDAQ: ADI))是模拟与混合信号半导体的领先供应商,以稳健 RS-485/RS-422 与接口收发器著称.MAX13430E-MAX13433E 系列在 ±15kV ESD 保护的 RS-485 上增加低电压逻辑接口,简化多电压工业设计.
Maxim/ADI 提供完整数据手册\应用笔记与长期供货,在中国设有授权分销与技术支持渠道,支持从样品到批量的各类项目.
应用领域
常见问题
MAX13430EEUB+T 用于什么?
它是带低电压逻辑接口(VL 低至 +1.62V)的半双工 RS-485 收发器,用于工业控制\电机控制\便携工业与 HVAC 等混合低压逻辑与 +5V 总线的 RS-485 网络.
低电压逻辑接口是什么?
独立 VL 电源(低至 +1.62V)设定逻辑脚门限,1.8V MCU 或 FPGA 直连\无需外部电平转换器,而 VCC 为 +3V 至 +5V 总线侧供电.
ESD 和数据率如何?
A/B 总线脚 ±15kV HBM ESD,压摆率限制数据率最高 0.5Mbps 以降低 EMI,单总线最多 256 个收发器.
MAX13430EEUB+T 是什么封装?
10 脚 µMAX(EUB);另有 10 脚 TDFN-EP 选项,全双工 MAX13432E/MAX13433E 用 14 脚.
免责声明
信息准确性：本页技术规格基于 Maxim 官方数据手册.我们力求准确完整,但规格如有变更恕不另行通知.最终设计前请核实所有参数.
正品保证：我们保证所售产品均为原厂正品,具备完整的物料可追溯性.
技术支持：购买前后均提供免费技术咨询服务.
应用提示：本产品页仅供参考,是否适用于特定应用应由设计工程师根据实际系统需求自行确认.
MAX13430EEUB+T 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Analog Devices Inc./Maxim Integrated
- 系列:
- -
- 封装/外壳:
- 10-TFSOP, 10-MSOP (0.118", 3.00mm Width)
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 类型:
- Transceiver
- 协议:
- RS422, RS485
- 双工:
- Half
- 接收器迟滞:
- 15 mV
- 数据速率:
- 500kbps
- 电压 - 电源:
- 3V ~ 5.5V
- 工作温度:
- -40°C ~ 85°C
- 驱动器/接收器数量:
- 1/1
- 等级:
- -
- 认证:
- -
- 安装类型:
- Surface Mount
- 供应商设备封装:
- 10-uMAX/uSOP
- 分类:
- 驱动器、接收器、收发器
1. 如何在深圳市富聪科技有限公司上订购MAX13430EEUB+T?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证MAX13430EEUB+T来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对MAX13430EEUB+T进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括MAX13430EEUB+T在内的产品;我们比任何其他客户都更关注MAX13430EEUB+T产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. MAX13430EEUB+T显示的价格和库存准确吗?
MAX13430EEUB+T的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. MAX13430EEUB+T的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的MAX13430EEUB+T出现问题,只有在满足以下所有条件时,我们才接受MAX13430EEUB+T的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在MAX13430EEUB+T交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如MAX13430EEUB+T引脚图\MAX13430EEUB+T数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
|
| 零件号 | MAX13430EEUB+ | MAX13430EEUB+T |
| 制造商 | Analog Devices Inc./Maxim Integrated | Analog Devices Inc./Maxim Integrated |
| 系列 | - | - |
| 封装/外壳 | 10-TFSOP, 10-MSOP (0.118", 3.00mm Width) | 10-TFSOP, 10-MSOP (0.118", 3.00mm Width) |
| 包装 | Tube | Tape & Reel (TR) |
| 产品状态 | Active | Active |
| 类型 | Transceiver | Transceiver |
| 协议 | RS422, RS485 | RS422, RS485 |
| 双工 | Half | Half |
| 接收器迟滞 | 15 mV | 15 mV |
| 数据速率 | 500kbps | 500kbps |
| 电压 - 电源 | 3V ~ 5.5V | 3V ~ 5.5V |
| 工作温度 | -40°C ~ 85°C | -40°C ~ 85°C |
| 驱动器/接收器数量 | 1/1 | 1/1 |
| 等级 | - | - |
| 认证 | - | - |
| 安装类型 | Surface Mount | Surface Mount |
| 供应商设备封装 | 10-uMAX/uSOP | 10-uMAX/uSOP |
