Analog Devices Inc./Maxim Integrated MAX13085EESA+T
- 零件号:
- MAX13085EESA+T
- 分类:
- 驱动器、接收器、收发器
- 封装:
- 8-SOIC (0.154", 3.90mm Width)
- 数据表:
-
MAX13085EESA+T.pdf
- 描述:
- IC TRANSCEIVER 1/1 8SOIC
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:0
发送询价，我们会立即回复.
有现货 : 0
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对MAX13085EESA+T进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
MAX13085EESA+T - Maxim +5V ±15kV ESD 保护\Fail-Safe\Hot-Swap 半双工 RS-485 收发器(SOP-8)
Maxim Integrated(Analog Devices)的 MAX13085EESA+T 是一款 +5.0V\±15kV ESD 保护的半双工 RS-485/RS-422 收发器,带真故障安全(true fail-safe)接收器与热插拔(hot-swap)输入.其压摆率限制驱动器降低 EMI,总线最多支持 256 个收发器,含低电流关断,采用业界标准 8 脚 SO 封装--非常适合稳健的工业与电表网络.
产品简介
MAX13085EESA+T 是一款 +5.0V\±15kV ESD 保护的 RS-485/RS-422 收发器,含一个驱动器与一个接收器,用于半双工通信.它带故障安全电路,在输入开路或短路时保证接收器输出逻辑高,使总线保持确定状态--完全兼容 EIA/TIA-485.
当已端接总线上所有发送器禁用(高阻)时,接收器输出逻辑高,消除误跳变.DE 和 RE 上的热插拔输入结构防止板卡带电插入时产生错误总线状态.压摆率限制驱动器降低 EMI,并减小端接不良线缆的反射,支持 RS-485 线路无误数据传输.
RS-485 I/O 脚(A 和 B)上扩展的 ±15kV 人体模型 ESD 保护使器件能用于暴露的工业布线.低电流关断模式在总线空闲时省电,单段总线最多 256 个收发器--适合电表\工业控制\电信与 Profibus 网络.
专家技术洞察
稳健 RS-485 为什么选 MAX13085E?
- ±15kV ESD+真故障安全:A/B 脚耐 ±15kV HBM,真故障安全接收器在开路/短路/空闲时保持已知逻辑高--长而暴露的现场布线必备.
- DE/RE 热插拔:热插拔输入结构在板卡带电插入时保持总线无毛刺,多点机柜与电表中很重要.
- 压摆率限制\256 节点:压摆限制驱动器降 EMI\容忍不完美端接,单段最多 256 个收发器.
核心优势
RS-485 A/B I/O 脚 ±15kV HBM ESD,适合暴露的现场布线.
真故障安全接收器(开路/短路/空闲时逻辑高);DE 和 RE 热插拔输入.
一驱动器+一接收器;压摆率限制驱动器降低 EMI 与反射.
+5.0V 工作,单总线最多 256 个收发器,低电流关断;8 脚 SO.
技术规格
| 参数 | 数值 | 条件 / 说明 |
|---|---|---|
| 器件类型 | 半双工 RS-485/RS-422 收发器 | MAX13080E-MAX13089E 系列 |
| 制造商 | Maxim Integrated(Analog Devices) | |
| 电源电压 | +5.0 V ±10% | |
| ESD 保护 | ±15 kV HBM | RS-485 I/O 脚(A\B) |
| 接收器 | 真故障安全 | 开路/短路/空闲时逻辑高;EIA/TIA-485 |
| 热插拔 | 是(DE\RE) | 带电插入无毛刺 |
| 驱动器 | 压摆率限制 | 降低 EMI |
| 总线负载 | 最多 256 个收发器 | |
| 关断 | 低电流关断 | RE 高 + DE 低 |
| 双工 | 半双工 | 一驱动器,一接收器 |
| 工作温度 | -40°C ~ +85°C | E 级(ASD = -40~+125) |
| 封装 | 8 脚 SO(ESA) | "+" 无铅;"T" 卷带 |
注：完整电气参数与数据率请参阅 Maxim MAX13085E 官方数据手册.规格如有变更恕不另行通知,最终设计前请核实所有参数.

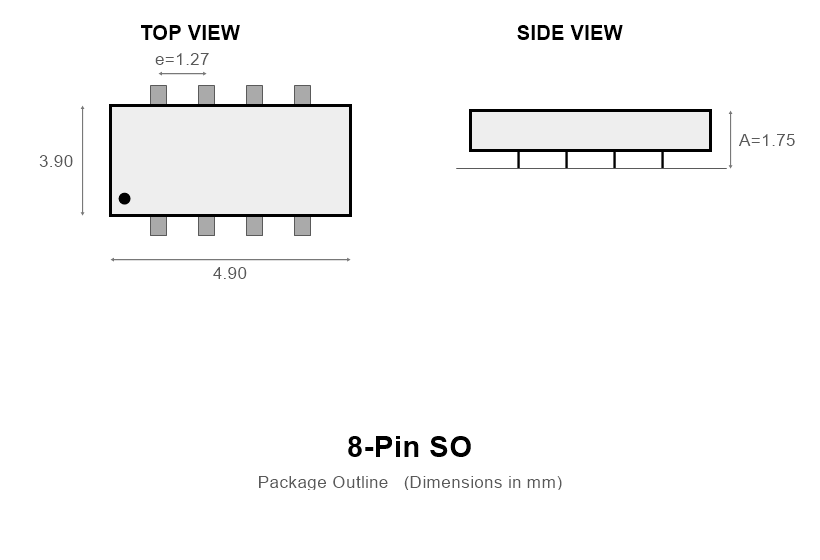

封装信息
MAX13085EESA+T 采用业界标准 8 脚 SO(窄体小外形)封装,以 ESA 后缀标识.8 脚 SO 是半双工 RS-485 收发器的事实标准封装,可直接替换现有 MAX485 类设计.
"+" 后缀表示无铅\符合 RoHS,"T" 后缀表示卷带包装.适用标准 8 脚 SO 焊盘与回流焊曲线;A/B 总线两端用特征阻抗(如 120Ω)端接,VCC 用 0.1µF 去耦.下图为典型应用电路.

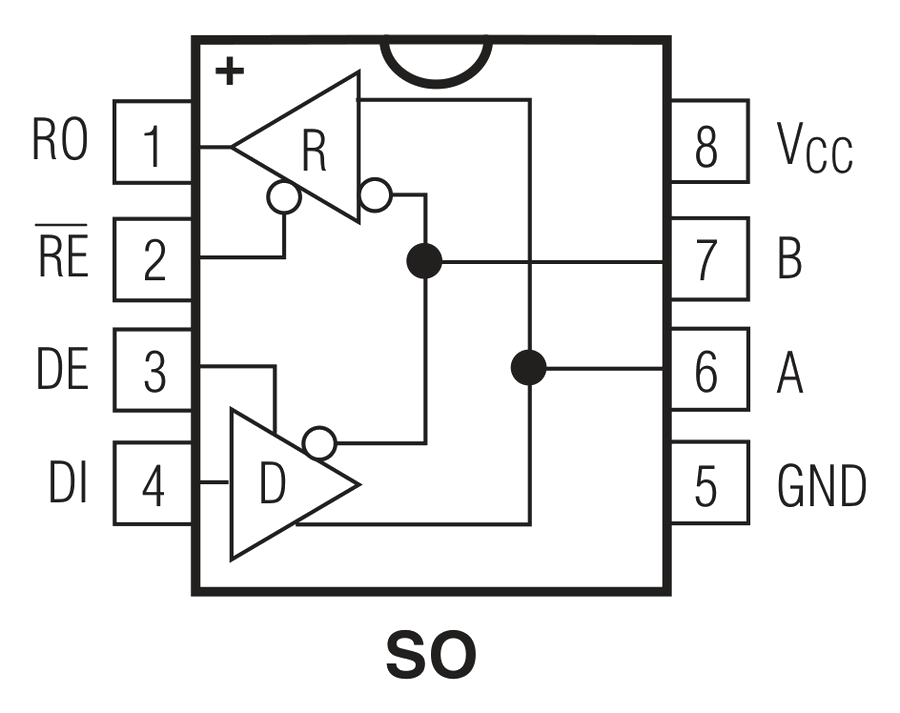

引脚配置(SO-8)
MAX13085E 采用标准半双工 RS-485 的 8 脚 SO 引脚排布(俯视图)：
- Pin 1 - RO：接收器输出(RE 为低时:A-B ≥ -50mV 则 RO 高;A-B ≤ -200mV 则 RO 低).
- Pin 2 - RE：接收器输出使能,低有效;RE 低使能 RO,RE 高时 RO 高阻.热插拔输入.
- Pin 3 - DE：驱动器输出使能,高有效;DE 高使能驱动器,DE 低时输出高阻.热插拔输入.(RE 高 + DE 低 = 关断.)
- Pin 4 - DI：驱动器输入.
- Pin 5 - GND：地.
- Pin 6 - A / Pin 7 - B：同相(A)与反相(B)接收输入 / 驱动输出--RS-485 总线脚(±15kV ESD).
- Pin 8 - VCC：+5.0V 电源(对 GND 接 0.1µF 旁路).
把 RE 与 DE 接到一根方向控制线即可简单半双工控制,A/B 接双绞线总线并加端接.布局前请对照下方数据手册图核实确切引脚分配.
可替代型号
下列型号仅供参考.替代前请核实双工\数据率\ESD 与封装.
| 型号 | 品牌 | 类型 | 封装 | 主要特点 |
|---|---|---|---|---|
| MAX13082EESA+ | Maxim | 半双工 RS-485 收发器 | SO-8 | 同系列,±15kV ESD |
| MAX13088EESA+ | Maxim | RS-485 收发器 | SO-8 | 引脚可选全/半双工 |
| MAX485ESA+ | Maxim | 半双工 RS-485 收发器 | SO-8 | 业界标准 +5V RS-485 |
| MAX3485ESA+ | Maxim | 半双工 RS-485 收发器 | SO-8 | +3.3V 版本,10Mbps |
制造商信息
Maxim Integrated(现已并入 Analog Devices(NASDAQ: ADI))是模拟与混合信号半导体的领先供应商,在稳健 RS-485/RS-422 与 CAN 接口收发器领域积累深厚.MAX13080E-MAX13089E 系列 ±15kV ESD 保护故障安全 RS-485 收发器广泛用于工业与电表网络.
Maxim/ADI 提供完整数据手册\应用笔记与长期供货,在中国设有授权分销与技术支持渠道,支持从样品到批量的各类项目.
应用领域
常见问题
MAX13085EESA+T 用于什么?
它是 +5V\±15kV ESD 保护\故障安全\热插拔的半双工 RS-485/RS-422 收发器,用于电表\工业控制\电信与 Profibus 网络的稳健多点通信.
这里的"真故障安全"是什么意思?
总线开路\短路或空闲(所有驱动器禁用)时接收器输出已知逻辑高,防止误数据跳变,同时兼容 EIA/TIA-485.
总线最多接多少个收发器?
单段 RS-485 最多 256 个收发器,两端用匹配线缆阻抗的端接电阻.
MAX13085EESA+T 是什么封装\电源?
业界标准 8 脚 SO,+5.0V 电源,与 MAX485 类半双工收发器引脚兼容.
免责声明
信息准确性：本页技术规格基于 Maxim 官方数据手册.我们力求准确完整,但规格如有变更恕不另行通知.最终设计前请核实所有参数.
正品保证：我们保证所售产品均为原厂正品,具备完整的物料可追溯性.
技术支持：购买前后均提供免费技术咨询服务.
应用提示：本产品页仅供参考,是否适用于特定应用应由设计工程师根据实际系统需求自行确认.
MAX13085EESA+T 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Analog Devices Inc./Maxim Integrated
- 系列:
- -
- 封装/外壳:
- 8-SOIC (0.154", 3.90mm Width)
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 类型:
- Transceiver
- 协议:
- RS422, RS485
- 双工:
- -
- 接收器迟滞:
- -
- 数据速率:
- -
- 电压 - 电源:
- 4.5V ~ 5.5V
- 工作温度:
- -
- 驱动器/接收器数量:
- 1/1
- 等级:
- -
- 认证:
- -
- 安装类型:
- Surface Mount
- 供应商设备封装:
- 8-SOIC
- 分类:
- 驱动器、接收器、收发器
1. 如何在深圳市富聪科技有限公司上订购MAX13085EESA+T?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证MAX13085EESA+T来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对MAX13085EESA+T进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括MAX13085EESA+T在内的产品;我们比任何其他客户都更关注MAX13085EESA+T产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. MAX13085EESA+T显示的价格和库存准确吗?
MAX13085EESA+T的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. MAX13085EESA+T的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的MAX13085EESA+T出现问题,只有在满足以下所有条件时,我们才接受MAX13085EESA+T的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在MAX13085EESA+T交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如MAX13085EESA+T引脚图\MAX13085EESA+T数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
|
 |
| 零件号 | MAX13085EESA+T | MAX13085EESA+ | MAX13085EESA |
| 制造商 | Analog Devices Inc./Maxim Integrated | Analog Devices Inc./Maxim Integrated | Analog Devices Inc./Maxim Integrated |
| 系列 | - | - | - |
| 封装/外壳 | 8-SOIC (0.154", 3.90mm Width) | 8-SOIC (0.154", 3.90mm Width) | 8-SOIC (0.154", 3.90mm Width) |
| 包装 | Tape & Reel (TR) | Tube | Bulk |
| 产品状态 | Active | Active | Active |
| 类型 | Transceiver | Transceiver | Transceiver |
| 协议 | RS422, RS485 | RS422, RS485 | RS422, RS485 |
| 双工 | - | - | Half |
| 接收器迟滞 | - | - | 15 mV |
| 数据速率 | - | - | 500kbps |
| 电压 - 电源 | 4.5V ~ 5.5V | 4.5V ~ 5.5V | 4.5V ~ 5.5V |
| 工作温度 | - | - | -40°C ~ 85°C (TA) |
| 驱动器/接收器数量 | 1/1 | 1/1 | 1/1 |
| 等级 | - | - | - |
| 认证 | - | - | - |
| 安装类型 | Surface Mount | Surface Mount | Surface Mount |
| 供应商设备封装 | 8-SOIC | 8-SOIC | 8-SOIC |
