Analog Devices Inc./Maxim Integrated DS1233Z-5+T&R
- 零件号:
- DS1233Z-5+T&R
- 分类:
- 监控器
- 封装:
- TO-261-4, TO-261AA
- 数据表:
-
DS1233Z-5+T&R.pdf
- 描述:
- IC SUPERVISOR 1 CHANNEL SOT223-3
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:2,437
发送询价，我们会立即回复.
有现货 : 2,437
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对DS1233Z-5+T&R进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
DS1233Z-5+T&R - Maxim/Dallas DS1233 5V EconoReset,4.62V 复位 IC(5% 档),按钮,SOT-223 | DS1233
DS1233Z-5+T&R 是 Dallas/Maxim DS1233 EconoReset 的无铅\编带卷盘\SOT-223 版本,采用更紧的 5% 容差档. "-5" 后缀为 5V 轨设定 4.62V 复位阈值(4.50V 至 4.74V)--比 10% 的 "-10" 更窄的窗口--在该点以下拉低有效的 /RST,并在 VCC 恢复后再保持 350ms. 它对一个可选复位按钮去抖,无需外部元件,功耗低于 50µA,适用于需要精确复位阈值的 5V 微处理器板卡\计算机\控制器和仪表.
产品介绍
DS1233 是 Dallas Semiconductor(现经 Maxim 归入 Analog Devices)的 5V 单芯片 EconoReset;"-5" 档是它的紧 5% 容差选项.DS1233Z-5+T&R 是表面贴装 SOT-223 封装,编带卷盘.与系列其余一样,它把基准\比较器和复位定时器合到一个三端部件,但 "-5" 用在复位点需要紧密跟随 5V 轨的场合.
功能是 5V 上电与欠压复位,设定在 4.62V 阈值(4.50V 最小 / 4.74V 最大).由于 5% 窗口比 10% 档的 4.375V 更高更紧,处理器会被保持复位直到 5V 轨非常接近标称值--对最低工作电压余量小的部件有用.低有效的 /RST 在阈值以下及 VCC 回归后再保持 350ms(250ms 至 450ms)有效,然后释放.输出为开漏,带内部 5kΩ 上拉.
与每款 EconoReset 一样,DS1233 也对接到复位节点的复位按钮去抖,重新计 350ms 脉冲,使手动按下保持干净.基准在 -40～+85°C\50µA 以下温度补偿,基本复位无需外部元件.同一裸片提供插装的 TO-92.
专家技术见解
什么时候选 5% 的 "-5" 而非 10% 的 "-10"?
- 更紧的阈值\更高的下限: "-5" 在 4.62V 动作,而 "-10" 在 4.375V.当 CPU 保证最低接近 4.5V\希望在电源轨垂入临界区之前就发出复位时选它.
- 同样的接线\同样的引脚: /RST 是带 5kΩ 上拉的开漏;直接接处理器复位,需要时与其它源线或.与 "-10" 的差别仅在阈值电压.
- 按钮保持自由: 和整个系列一样,把前面板按钮接到复位节点,芯片替你去抖--无论档位都不需分立 RC.
核心优势
紧的 5% 档在 4.62V 以下拉低 /RST,比 10% 档更高更窄的窗口.
内置基准\传感器和 5kΩ 上拉--一颗 SOT-223 即完整复位.
开漏 /RST 便于线或,外部复位按钮在芯片内去抖.
VCC 恢复后保持复位 350ms,-40～+85°C 下低于 50µA.
规格参数
| 参数 | 值 | 条件 / 备注 |
|---|---|---|
| 器件类型 | EconoReset(µP 复位 IC) | 5V 监控器,5% 档 |
| 制造商 | Dallas / Maxim(ADI) | DS1233 |
| 复位阈值 (-5, 5%) | 4.50 / 4.62 / 4.74V | 5V 轨,紧窗口 |
| 电源电压 (VCC) | 1.2V 至 5.5V | 典型 5V |
| 供电电流 (ICC) | 50µA 最大 | 工作态 |
| 复位有效时间 | 250ms 最小 / 350ms 典型 / 450ms 最大 | VCC 回到容差内后 |
| 复位输出 | /RST,低有效,开漏 | 内部 5kΩ 上拉,VOL ≤ 0.4V |
| 按钮 | 监控\去抖 350ms | PBDV 1.8-3.3V / PBRD 0.3-0.8V |
| 外部元件 | 无需 | 基准 + 传感器内置 |
| 工作温度 | -40 至 +85°C | 工业级 |
| 封装 | SOT-223 (3+散热片) | 另有 TO-92 |
| 订货型号 | DS1233Z-5+T&R | SOT-223,无铅,编带卷盘 |
注： 数值取自 Dallas/Maxim DS1233 数据手册."-5" 档是 5V / 4.62V(5%)版本;在确定设计前,请将每项参数与最新官方文档核对.
封装信息

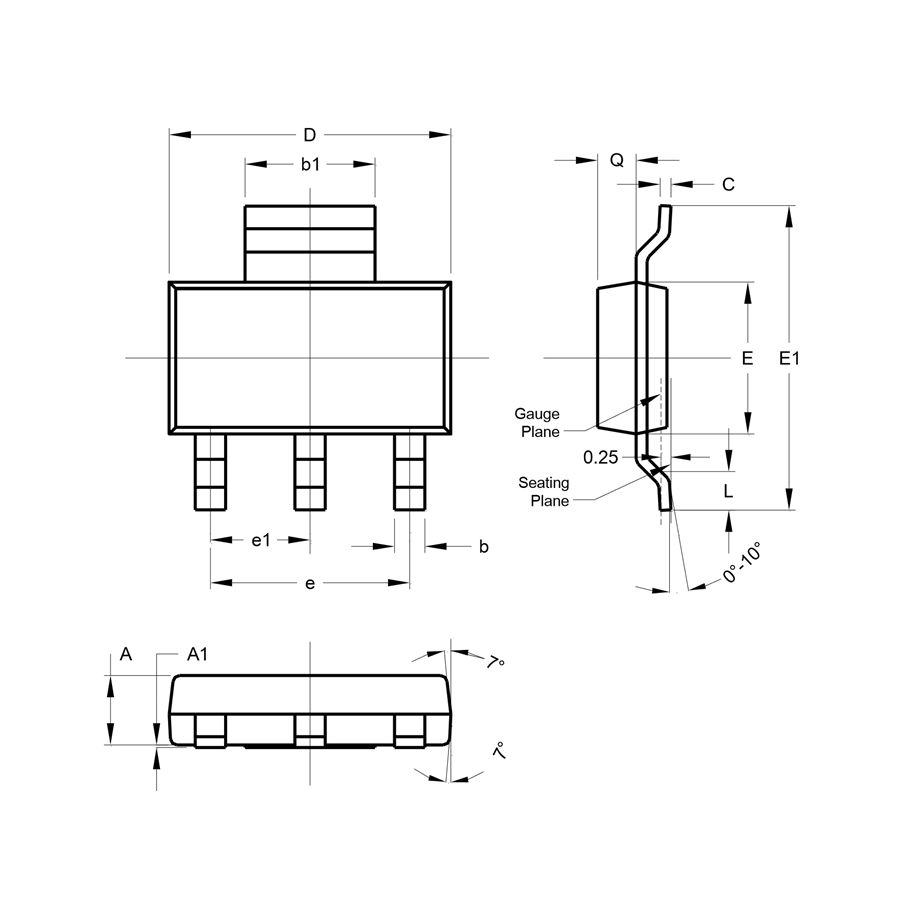

DS1233Z-5+T&R 采用表面贴装 SOT-223("Z" 表示 SOT-223;散热片和第 4 脚为 GND);"+" 表示符合 RoHS 的无铅表面处理,"T&R" 表示编带卷盘包装.同一颗 DS1233 裸片也提供插装的 TO-92.把器件放在处理器复位脚附近,/RST 接复位输入,用按钮时在复位节点到 GND 之间加可选 100pF～0.01µF 去抖电容.封装尺寸与第 1 脚方向见下图.
📄 完整规格请参阅 Dallas/Maxim DS1233 官方数据手册.

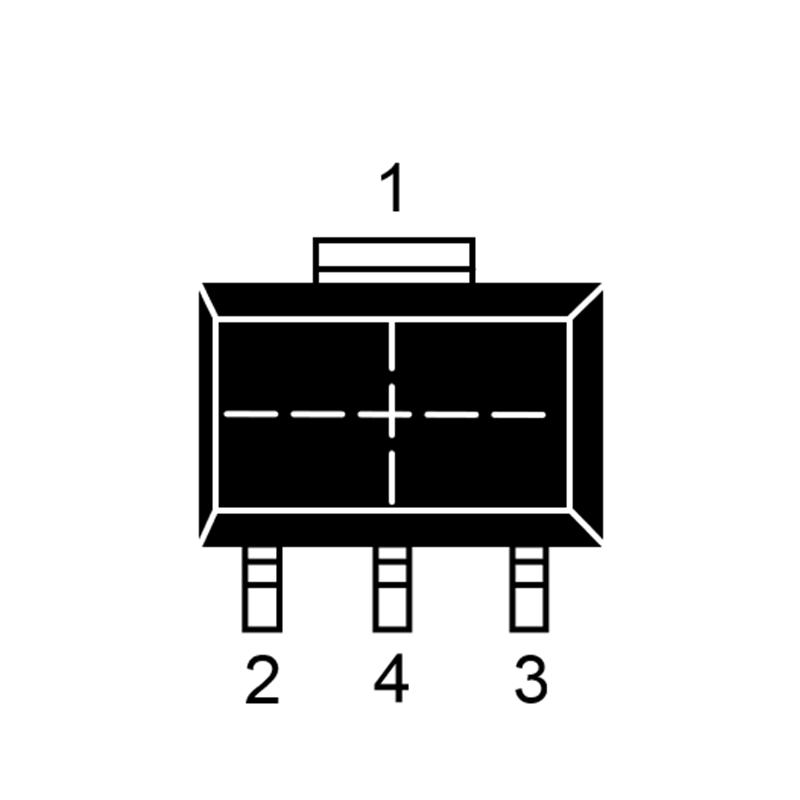

引脚与信号定义
SOT-223 引出电源\复位和地:
- 第 1 脚 - GND: 地(大散热片).
- 第 2 脚 - /RST: 复位输出,低有效,开漏(内部 5kΩ 上拉).
- 第 3 脚 - VCC: +5V 电源(与 4.62V 阈值比较监控).
- 第 4 脚 - GND: 地(SOT-223 引脚,与散热片共地).
SOT-223 的物理引脚编号请参见下方封装图.
替代与相关型号
下列是我司在库的相关 Dallas/Maxim 复位与监控 IC.它们并非都可直接替换;替换前请核对阈值\输出类型和引脚排布.
| 型号 | 品牌 | 类型 / 主要差异 | 封装 | 备注 |
|---|---|---|---|---|
| DS1233Z-10 | Maxim/Dallas | EconoReset,5V,10%(4.375V) | SOT-223 | 更宽的 10% 窗口 |
| DS1233AZ-10 | Maxim/Dallas | EconoReset,3.3V(2.88V) | SOT-223 | 3.3V 版 |
| DS1233D-10 | Maxim/Dallas | EconoReset,推挽 /RST | SOT-223/TO-92 | 推挽输出版 |
| DS1813-10 | Maxim/Dallas | 带按钮的 EconoReset | SOT-223/TO-92 | 相关复位系列 |
| MAX809HTR | Maxim | 简单复位 IC,4.63V | SOT-23-3 | 超小 3 脚复位 |
选型提示： 5V 轨需要紧而高的复位阈值用 DS1233-5(4.62V, 5%);DS1233-10(4.375V, 10%)给更宽窗口,DS1233A 覆盖 3.3V.DS1233D 换成推挽输出.最看重最小封装时,SOT-23 的 3 脚 MAX809 是相近 4.63V 阈值的替代.
制造商信息
Dallas Semiconductor(现经 Maxim Integrated 归入亚德诺半导体 Analog Devices)推出了 EconoReset 产品线,把微处理器上电复位变成单颗低成本芯片.DS1233 的 5V 品提供 5% 和 10% 阈值档,"-5" 适合需要更紧更高阈值的设计.
该器件以完整的数据手册表征,以及关于阈值档位\按钮接线和开漏复位连接的应用说明来支撑--这些细节决定 5V 系统能否干净地上电与恢复.
应用领域
常见问题
DS1233Z-5+T&R 是做什么的?
它是 5% 档的 5V EconoReset 复位 IC:在 4.62V 阈值以下发出开漏低有效 /RST,VCC 恢复后保持 350ms,并对复位按钮去抖,全部在 SOT-223 中\无需外部元件.
"-5" 与 "-10" 有何区别?
都是 5V 型号."-5" 是 4.62V 阈值(4.50-4.74V)的 5% 档;"-10" 是更低 4.375V 阈值的 10% 档.要更紧更高的复位点选 "-5".
复位输出是开漏吗?
是./RST 是带内部 5kΩ 上拉的低有效开漏,可与其它复位源线或.VOL 在 8mA 时低于 0.4V.
SOT-223 怎么排引脚?
第 1 脚(散热片)和第 4 脚是 GND,第 2 脚是 /RST(低有效),第 3 脚是 VCC(+5V)./RST 保持低电平,直到 VCC 在容差内达 350ms.
免责声明
信息准确性： 本页规格基于 Dallas/Maxim DS1233 官方数据手册.我们力求信息准确完整,但参数可能随产品改版而变化,因此设计工程师应在最终设计前将所有数值与最新官方文档核对.
产品真伪保证： 我们供应的所有元件均为原厂正品,具备完整的物料可追溯性.
技术支持： 免费提供售前与售后技术咨询.
应用提示： 本页仅供参考.是否适用于特定应用,应由设计工程师根据实际系统要求确认.
DS1233Z-5+T&R 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Analog Devices Inc./Maxim Integrated
- 系列:
- EconoReset
- 封装/外壳:
- TO-261-4, TO-261AA
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 可编程:
- Not Verified
- 类型:
- Simple Reset/Power-On Reset
- 电压 - 阈值:
- 4.625V
- 输出:
- Open Drain or Open Collector
- 复位:
- Active Low
- 复位超时时间:
- 250ms Minimum
- 工作温度:
- -40°C ~ 85°C (TA)
- 监控电压数量:
- 1
- 等级:
- -
- 认证:
- -
- 安装类型:
- Surface Mount
- 供应商设备封装:
- SOT-223-3
- 分类:
- 监控器
1. 如何在深圳市富聪科技有限公司上订购DS1233Z-5+T&R?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证DS1233Z-5+T&R来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对DS1233Z-5+T&R进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括DS1233Z-5+T&R在内的产品;我们比任何其他客户都更关注DS1233Z-5+T&R产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. DS1233Z-5+T&R显示的价格和库存准确吗?
DS1233Z-5+T&R的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. DS1233Z-5+T&R的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的DS1233Z-5+T&R出现问题,只有在满足以下所有条件时,我们才接受DS1233Z-5+T&R的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在DS1233Z-5+T&R交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如DS1233Z-5+T&R引脚图\DS1233Z-5+T&R数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
|
|
|
|
| 零件号 | DS1233Z-10+T&R | DS1233Z-5+ | DS1233Z-10+ | DS1233Z-5+T&R | DS1233Z-15+ |
| 制造商 | Analog Devices Inc./Maxim Integrated | Analog Devices Inc./Maxim Integrated | Analog Devices Inc./Maxim Integrated | Analog Devices Inc./Maxim Integrated | Analog Devices Inc./Maxim Integrated |
| 系列 | EconoReset | EconoReset | EconoReset | EconoReset | EconoReset |
| 封装/外壳 | TO-261-4, TO-261AA | TO-261-4, TO-261AA | TO-261-4, TO-261AA | TO-261-4, TO-261AA | TO-261-4, TO-261AA |
| 包装 | Tape & Reel (TR) | Tube | Tube | Tape & Reel (TR) | Tube |
| 产品状态 | Active | Active | Active | Active | Active |
| 可编程 | Not Verified | Not Verified | Not Verified | Not Verified | Not Verified |
| 类型 | Simple Reset/Power-On Reset | Simple Reset/Power-On Reset | Simple Reset/Power-On Reset | Simple Reset/Power-On Reset | Simple Reset/Power-On Reset |
| 电压 - 阈值 | 4.375V | 4.625V | 4.375V | 4.625V | 4.125V |
| 输出 | Open Drain or Open Collector | Open Drain or Open Collector | Open Drain or Open Collector | Open Drain or Open Collector | Open Drain or Open Collector |
| 复位 | Active Low | Active Low | Active Low | Active Low | Active Low |
| 复位超时时间 | 250ms Minimum | 250ms Minimum | 250ms Minimum | 250ms Minimum | 250ms Minimum |
| 工作温度 | -40°C ~ 85°C (TA) | -40°C ~ 85°C (TA) | -40°C ~ 85°C (TA) | -40°C ~ 85°C (TA) | -40°C ~ 85°C (TA) |
| 监控电压数量 | 1 | 1 | 1 | 1 | 1 |
| 等级 | - | - | - | - | - |
| 认证 | - | - | - | - | - |
| 安装类型 | Surface Mount | Surface Mount | Surface Mount | Surface Mount | Surface Mount |
| 供应商设备封装 | SOT-223-3 | SOT-223-3 | SOT-223-3 | SOT-223-3 | SOT-223-3 |
