Analog Devices Inc./Maxim Integrated DS1233AZ-10+T&R
- 零件号:
- DS1233AZ-10+T&R
- 分类:
- 监控器
- 封装:
- TO-261-4, TO-261AA
- 数据表:
-
DS1233AZ-10+T&R.pdf
- 描述:
- IC SUPERVISOR 1 CHANNEL SOT223-3
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:6,111
发送询价，我们会立即回复.
有现货 : 6,111
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对DS1233AZ-10+T&R进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
DS1233AZ-10+T&R - Maxim/Dallas DS1233A 3.3V EconoReset,2.88V 复位 IC,按钮,SOT-223 | DS1233A
DS1233AZ-10+T&R 是 Dallas/Maxim DS1233A EconoReset 的无铅\编带卷盘\SOT-223 版本,一款单芯片 3.3V 微处理器复位 IC. "-10" 档以 10% 容差监控 3.3V 电源,当 VCC 跌破 2.88V 阈值时拉低有效的 /RST,并在 VCC 恢复后再保持 350ms. 它还对按钮输入去抖,无需外部元件,功耗约 50µA,适用于 3.3V 嵌入式系统\便携仪表\计算机和控制器.
产品介绍
DS1233A 是 Dallas Semiconductor(现经 Maxim 归入 Analog Devices)面向 3.3V 系统的 EconoReset 单芯片微处理器复位电路.DS1233AZ-10+T&R 是表面贴装 SOT-223 版本,编带卷盘.它把搭一个复位通常需要的分立电阻\电容和基准,集成进一个小巧的三端封装.
它的职责是上电与欠压复位.DS1233A-10 把 VCC 与精密的 2.88V 阈值(2.80V 最小 / 2.97V 最大,用于 3.3V 轨的 10% 档)比较.当 VCC 低于阈值时,低有效的 /RST 输出拉低;VCC 回升到容差内后,/RST 再保持低电平 350ms(250ms 至 450ms),使处理器从稳定的电源轨干净启动./RST 带内部 5kΩ 上拉,拉低至 0.4V 以下.
它还监控按钮:接到复位节点的按钮可让操作员强制复位,DS1233A 在内部对开关去抖,产生单一干净的复位脉冲.该器件经温度补偿,在 -40～+85°C 下约 50µA,无需外部元件--内置精密电压基准和传感器.同一裸片也提供插装的 TO-92.
专家技术见解
DS1233A 怎么用,"-10" 档是什么?
- 档位匹配电源轨: "-10" 是 3.3V\10% 容差档,阈值 2.88V--别和阈值 4.62V 的 5V 版 DS1233 搞混.阈值要安全地高于处理器最低工作电压.
- 复位免操心: /RST 接处理器复位输入;内部 5kΩ 上拉省去外部电阻.保证的 350ms 脉冲覆盖上电时晶体和电源的稳定时间.
- 按钮去抖内置: 前面板按钮可共用复位节点;DS1233A 替你去抖,所以只需加一个可选的 100pF～0.01µF 电容做抗噪,而不必搭分立去抖网络.
核心优势
"-10" 档以 10% 容差监控 3.3V 轨,2.88V 以下拉低 /RST.
内置基准\传感器和 5kΩ 上拉--一颗 SOT-223 即完整复位,无分立件.
监控并对外部复位按钮去抖,产生干净的手动复位脉冲.
VCC 恢复后保持复位 350ms,-40～+85°C 下约 50µA.
规格参数
| 参数 | 值 | 条件 / 备注 |
|---|---|---|
| 器件类型 | EconoReset(µP 复位 IC) | 3.3V 监控器 |
| 制造商 | Dallas / Maxim(ADI) | DS1233A |
| 复位阈值 (-10, 10%) | 2.80 / 2.88 / 2.97V | 3.3V 轨监控 |
| 电源电压 (VCC) | 1.2V 至 5.5V | 典型 3.3V |
| 供电电流 (ICC) | 50µA 典型 | 工作态 |
| 复位有效时间 | 250ms 最小 / 350ms 典型 / 450ms 最大 | VCC 回到容差内后 |
| 复位输出 | /RST,低有效 | 内部 5kΩ 上拉,VOL ≤ 0.4V |
| 按钮 | 监控\去抖 | 可选 100pF～0.01µF 电容 |
| 外部元件 | 无需 | 基准 + 传感器内置 |
| 工作温度 | -40 至 +85°C | 工业级 |
| 封装 | SOT-223 (3+散热片) | 另有 TO-92 |
| 订货型号 | DS1233AZ-10+T&R | SOT-223,无铅,编带卷盘 |
注： 数值取自 Dallas/Maxim DS1233A 数据手册."-10" 档是 3.3V / 2.88V 版本;在确定设计前,请将每项参数与最新官方文档核对.
封装信息

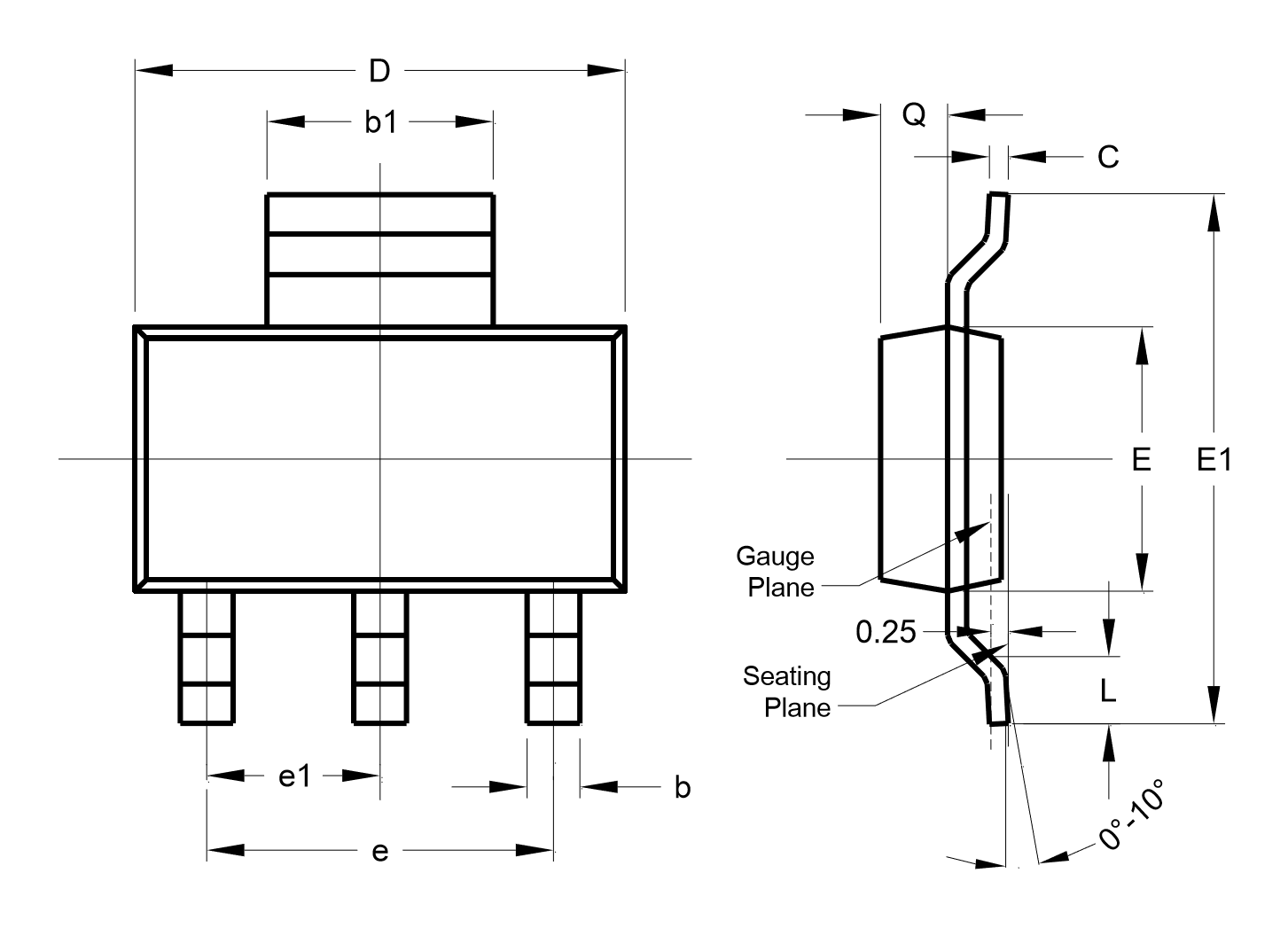

DS1233AZ-10+T&R 采用表面贴装 SOT-223(散热片和第 4 脚为 GND);"+" 表示符合 RoHS 的无铅表面处理,"T&R" 表示编带卷盘包装.同一颗 DS1233A 也提供插装的 TO-92.把器件放在处理器复位脚附近,/RST 接复位输入,并在复位节点到 GND 之间加一个可选小电容做抗噪.封装尺寸与第 1 脚方向见下图.
📄 完整规格请参阅 Dallas/Maxim DS1233A 官方数据手册.
引脚与信号定义
SOT-223 引出电源\复位和地:
- 第 1 脚 - GND: 地(大散热片).
- 第 2 脚 - /RST: 复位输出,低有效(内部 5kΩ 上拉).
- 第 3 脚 - VCC: +3.3V 电源(与 2.88V 阈值比较监控).
- 第 4 脚 - GND: 地(SOT-223 引脚,与散热片共地).
SOT-223 的物理引脚编号请参见下方封装图.
替代与相关型号
下列是我司在库的相关 Dallas/Maxim 复位与监控 IC.它们并非都可直接替换;替换前请核对阈值\复位极性和引脚排布.
| 型号 | 品牌 | 类型 / 主要差异 | 封装 | 备注 |
|---|---|---|---|---|
| DS1233-5 | Maxim/Dallas | EconoReset,5V(4.62V 阈值) | SOT-223/TO-92 | 系列的 5V 版 |
| DS1233D-10 | Maxim/Dallas | EconoReset,推挽 /RST | SOT-223/TO-92 | 推挽输出版 |
| DS1813-10 | Maxim/Dallas | 带按钮的 EconoReset | SOT-223/TO-92 | 相关复位系列 |
| MAX809HTR | Maxim | 简单复位 IC,4.63V | SOT-23-3 | 超小 3 脚复位 |
| MAX811LEUS | Maxim | 带手动复位的复位 IC | SOT-143 | 增加 /MR 输入 |
选型提示： 3.3V 轨用 DS1233A-10(2.88V 阈值);5V 轨选 DS1233-5(4.62V).DS1233D 加推挽输出,DS1813 加专用按钮.需要手动复位输入或最小封装时,MAX811(带 /MR)或 3 脚的 MAX809 是替代.
制造商信息
Dallas Semiconductor(现经 Maxim Integrated 归入亚德诺半导体 Analog Devices)开创了 EconoReset 系列,把单芯片微处理器复位变成低成本的标准模块.DS1233A 是 3.3V 成员,集成了无外部元件完整复位所需的电压基准\传感器和上拉.
该器件以完整的数据手册表征,以及关于阈值档位\按钮接线和复位接口的应用说明来支撑--这些细节决定 3.3V 系统能否干净地启动与恢复.
应用领域
常见问题
DS1233AZ-10+T&R 是做什么的?
它是一款 3.3V EconoReset 微处理器复位 IC:在 2.88V 阈值以下拉低有效 /RST,VCC 恢复后保持 350ms,并对按钮去抖,全部在 SOT-223 中\无需外部元件.
"-10" 阈值电压是多少?
"-10" 是 3.3V\10% 容差档,阈值 2.88V(2.80V 最小 / 2.97V 最大).不是 5V 版 DS1233(4.62V);请按电源轨匹配档位.
需要外部元件吗?
不需要.电压基准\传感器和 /RST 的 5kΩ 上拉都内置.仅建议在复位节点到 GND 之间加一个可选的 100pF～0.01µF 电容做抗噪.
SOT-223 怎么排引脚?
第 1 脚(散热片)和第 4 脚是 GND,第 2 脚是 /RST(低有效),第 3 脚是 VCC.复位输出保持低电平,直到 VCC 在容差内达 350ms.
免责声明
信息准确性： 本页规格基于 Dallas/Maxim DS1233A 官方数据手册.我们力求信息准确完整,但参数可能随产品改版而变化,因此设计工程师应在最终设计前将所有数值与最新官方文档核对.
产品真伪保证： 我们供应的所有元件均为原厂正品,具备完整的物料可追溯性.
技术支持： 免费提供售前与售后技术咨询.
应用提示： 本页仅供参考.是否适用于特定应用,应由设计工程师根据实际系统要求确认.
DS1233AZ-10+T&R 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Analog Devices Inc./Maxim Integrated
- 系列:
- EconoReset
- 封装/外壳:
- TO-261-4, TO-261AA
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 可编程:
- Not Verified
- 类型:
- Simple Reset/Power-On Reset
- 电压 - 阈值:
- 2.88V
- 输出:
- Open Drain or Open Collector
- 复位:
- Active Low
- 复位超时时间:
- 250ms Minimum
- 工作温度:
- -40°C ~ 85°C (TA)
- 监控电压数量:
- 1
- 等级:
- -
- 认证:
- -
- 安装类型:
- Surface Mount
- 供应商设备封装:
- SOT-223-3
- 分类:
- 监控器
