Analog Devices Inc./Maxim Integrated DG506ACWI+T
- 零件号:
- DG506ACWI+T
- 分类:
- 模拟开关、复用器、解复用器
- 封装:
- 28-SOIC (0.295", 7.50mm Width)
- 数据表:
-
DG506ACWI+T.pdf
- 描述:
- IC MUX 16:1 450OHM 28SOIC
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:1,000
发送询价，我们会立即回复.
有现货 : 1,000
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对DG506ACWI+T进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
DG506ACWI+T - Maxim DG506A 16 通道 CMOS 模拟多路复用器,工业标准件,宽体 SOIC-28 | DG506A
DG506ACWI+T 是 Maxim DG506A 的无铅("+")\编带卷盘\28 引脚宽体 SOIC 版本--工业标准的 16 通道(1 选 16)CMOS 模拟多路复用器. 4 位地址(A0-A3)加使能,把十六路输入(S1-S16)之一接到公共漏极 D--先断后通切换\纳安级关断漏电\TTL/CMOS 兼容逻辑. 电源 ±4.5V 至 ±18V,与经典 IH6116/HI-506 家族二源兼容--是控制系统\数据记录\数据采集和信号路由里久经考验的多路复用器;它的现代低导通升级版就是 DG406.
产品介绍
DG506A 是许多 16 通道系统当年围绕它设计的那颗料:一款单片 CMOS 1 选 16 模拟多路复用器,其功能和引脚排布成了工业标准,多家厂商二源供货(Intersil IH6116\Harris HI-506\Siliconix DG506A).在数字控制下,它把十六路单端输入中的任意一路接到公共输出,让一台 ADC 或一条测量链服务十六路信号.DG506ACWI+T 是 0°C 至 +70°C 级的 28 引脚宽体 SOIC\无铅\编带卷盘版本.
它的工作方式正是一颗长寿标准件该有的样子:EN 为高时,A0-A3 上的二进制码选通道 1-16;EN 拉低则十六个开关全部断开--这也让多片器件可以堆在同一条总线上.切换为先断后通(开路间隔约 0.2µs),地址切换期间两路信号源绝不短接;切换在微秒量级内完成.开关双向导通,同一颗料反过来也能把一路信号分发到十六个目的地.
电气上它给出可靠\表征充分的数字:导通电阻典型约 270Ω(C 级最大 450Ω),通道间匹配典型约 6Ω;关断漏电在个位数纳安;500kHz 下关断隔离 68dB;电源 ±4.5V 至 ±18V(±15V 标准,可通过 ±15V 信号)--全部用 TTL/CMOS 逻辑电平(0.8V / 2.4V)控制.
专家技术见解
元祖工业标准多路复用器如今还在哪里挣得自己的位置?设计者要核对什么?
- 标准件是一笔供应链决策: DG506A 的功能/引脚存在于多个货源和几十年的设计存量里--维护成熟设备\二源采购政策\原位替换维修的正确答案;重新认证一颗别的多路复用器,花费远超器件本身.
- 270Ω 导通电阻要配高阻抗负载: 接 ADC 缓冲或运放跟随器时误差可以忽略;接低阻负载会分压信号.在多路复用器后面加缓冲--新设计要低导通电阻的话,替代表里的 DG406 同引脚\约 60Ω.
- 先断后通加纳安漏电定义了安全扫描: 约 0.2µs 的开路间隔保证带电传感器线在步进时绝不短接;纳安级关断漏电保证未选中的高阻源不污染被选通道.
核心优势
确立已久的 16 通道功能与引脚排布,与 IH6116/HI-506 级二源兼容--几十年设计存量验证过.
被选通道先开路(约 0.2µs)下一通道才闭合--步进扫过 S1-S16 时带电信号源绝不短接.
个位数纳安的关断漏电和 68dB 关断隔离,把未选通道挡在测量路径之外.
±4.5V 至 ±18V 工作\通过 ±15V 信号,TTL/CMOS 兼容控制,双向开关,宽体 SOIC-28.
规格参数
| 参数 | 值 | 条件 / 备注 |
|---|---|---|
| 器件类型 | 16 通道模拟多路复用器 | 1 选 16,CMOS,双向 |
| 制造商 | Maxim Integrated | DG506A;兼容 IH6116/HI-506 |
| 结构 | S1-S16 接公共 D | 地址 A0-A3 + EN |
| 导通电阻 | 270Ω 典型 / 450Ω 最大 | VD = 10V, IS = -200µA, C 级 |
| 导通电阻匹配 | ~6Ω 典型 | 通道间 |
| 电源范围 | ±4.5V 至 ±18V | ±15V 标准 |
| 模拟信号范围 | ±15V | ±15V 供电时 |
| 切换时间 | ~0.6µs 典型 | 1µs 最大(A 级) |
| 先断后通间隔 | ~0.2µs 典型 | tOPEN |
| 使能开/关时间 | 1µs / 0.4µs 典型 | tON(EN) / tOFF(EN) |
| 关断漏电 | ±5nA 最大 | IS(OFF), C 级, +25°C |
| 关断隔离 | 68dB | f = 500kHz, RL = 1kΩ |
| 逻辑兼容 | TTL/CMOS | VIL 0.8V / VIH 2.4V |
| 工作温度 | 0 至 +70°C | C 级(A 级:-55 至 +125°C) |
| 封装 | 28 引脚宽体 SOIC | 另有 DIP / CERDIP 版本 |
| 订货型号 | DG506ACWI+T | 宽体 SO-28,无铅,编带卷盘 |
注： 数值取自 Maxim DG506A/DG507A 数据手册.在确定设计前,请将每项参数与最新官方文档核对.

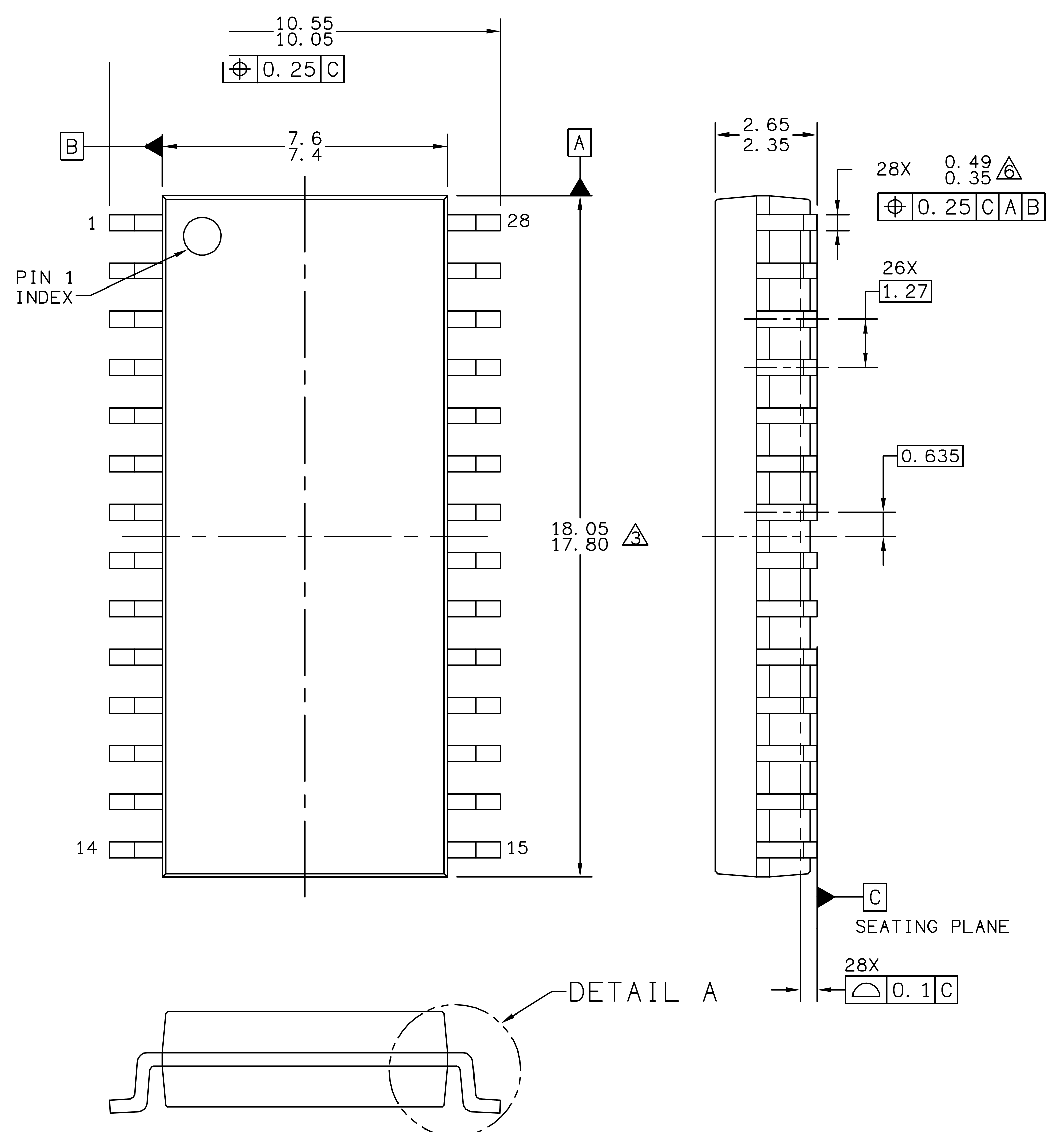

封装信息
DG506ACWI+T 采用 28 引脚宽体 SOIC(JEDEC MS-013 外形,引脚间距 1.27mm,本体宽约 7.5mm),是这颗标准多路复用器的表面贴装形态;DIP 与 CERDIP 等级覆盖通孔安装和扩展温度."+" 表示无铅表面处理,"T" 表示编带卷盘包装.在通道一致性要紧的场合把十六条源走线理顺做匹配,V+ 与 V- 在引脚处去耦--三个 N.C. 引脚恰好把电源角和信号区隔开.封装尺寸与第 1 脚方向见下图.
📄 完整规格请参阅 Maxim DG506A 官方数据手册.

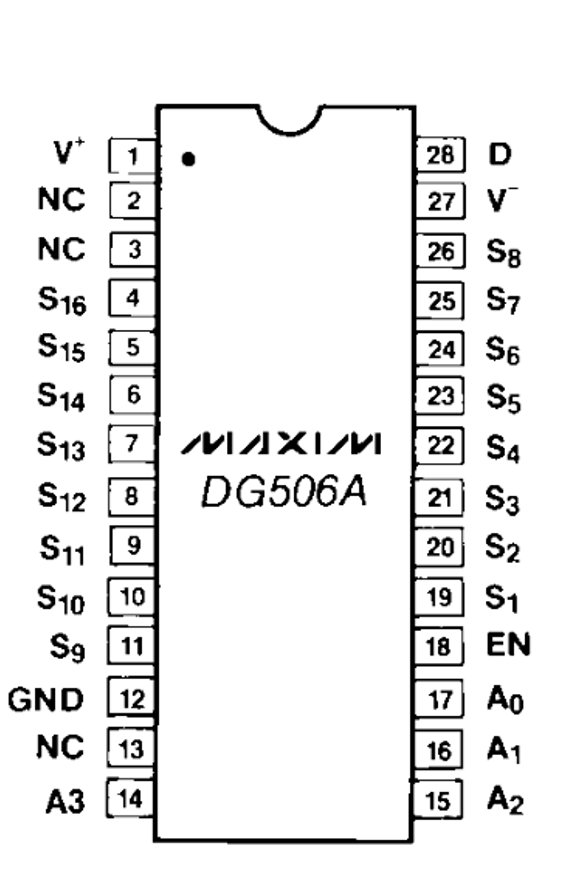

引脚与信号定义
28 引脚封装把十六路信号源\地址/使能逻辑和电源分组排布:
- S1-S8(19-26 脚:S1 = 19 ... S8 = 26) / S9-S16(11-4 脚:S9 = 11 ... S16 = 4): 十六路模拟源输入.
- D(28 脚): 公共漏极--复用输出(双向;也可作 1 对 16 分配器).
- A0-A3(17\16\15\14 脚): TTL/CMOS 兼容的二进制通道地址,A3 为最高位.
- EN(18 脚): 使能--高电平选通被寻址通道,低电平断开全部十六个开关.
- V+(1 脚) / V-(27 脚): 正负电源,±4.5V 至 ±18V.
- GND(12 脚): 逻辑地基准.
- NC(2\3\13 脚): 不连接.
宽体 SOIC-28 的物理引脚编号请参见下方封装图.
替代与相关型号
下列是我司在库的相关模拟多路复用器.它们并非都可直接互换;替换前请核对通道数/结构\电源范围\导通电阻与引脚排布.
| 型号 | 品牌 | 类型 / 主要差异 | 封装 | 备注 |
|---|---|---|---|---|
| DG406CWI+T | Maxim | 改良版:约 60Ω 导通\更低漏电 | 宽体 SOIC-28 | 同引脚升级路线 |
| DG507AAK/B | Intersil | 双 8 通道差分姊妹型号 | CERDIP-28 | 同一数据手册家族 |
| ADG506ABQ | ADI | 16 通道,同样的标准功能 | CERDIP-28 | 另一厂商方案 |
| DG526CY | Siliconix | 带地址锁存的 16 通道 | SOIC-28 | 锁存控制总线 |
| ADG406BN | ADI | 16 通道,现代低导通档 | PDIP-28 | ADI 升级路线 |
选型提示： 看重标准功能\二源血统或已认证的存量设计,就留在 DG506A.导通电阻和漏电要更低时升级 DG406(同引脚)或 ADG406;信号是八对差分时选 DG507A;需要总线驱动控制时 DG526 提供地址锁存.
制造商信息
美信(Maxim Integrated)成立于 1983 年,总部位于美国加州圣何塞,数十年间持续供应 DG 系列模拟开关与多路复用器标准件,并于 2021 年并入亚德诺半导体(Analog Devices, Inc., ADI).DG506A 是 Maxim 生产的工业标准 16 通道多路复用器--IH6116/HI-506 一级确立\DG406 这样的新款至今仍沿用的功能与引脚排布.
合并后的 ADI/Maxim 产品目录持续维护 DG506A 的文档--真值表\开关时间电路\漏电条件和逻辑门限--是长期服役的多路复用器设计赖以维护的基准资料.
应用领域
常见问题
DG506ACWI+T 是什么?
它是 Maxim 生产的工业标准 16 通道(1 选 16)CMOS 模拟多路复用器,28 引脚宽体 SOIC\无铅\编带卷盘.4 位地址加使能把十六路输入之一接到公共输出,具备先断后通切换和 TTL/CMOS 逻辑.
和 DG406 有什么区别?
DG506A 是元祖标准件(导通约 270Ω);DG406 是它的后期改良版,同样的功能和引脚下做到约 60Ω 导通和更低漏电.成熟/存量设计和二源需求留 DG506A,低导通电阻要紧时选 DG406.
接受什么电源?
±4.5V 至 ±18V 双电源,表征标准为 ±15V,可通过 ±15V 模拟信号.逻辑输入始终 TTL/CMOS 兼容(0.8V / 2.4V 门限).
能把一路信号分发到十六个输出吗?
能.CMOS 开关双向导通--驱动 D 端,信号就送到地址选中的那个 S 引脚,同一颗料就成了 1 对 16 的解复用器/分配器.
免责声明
信息准确性： 本页规格基于 Maxim DG506A 官方数据手册.我们力求信息准确完整,但参数可能随产品改版而变化,因此设计工程师应在最终设计前将所有数值与最新官方文档核对.
产品真伪保证： 我们供应的所有元件均为原厂正品,具备完整的物料可追溯性.
技术支持： 免费提供售前与售后技术咨询.
应用提示： 本页仅供参考.是否适用于特定应用,应由设计工程师根据实际系统要求确认.
DG506ACWI+T 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Analog Devices Inc./Maxim Integrated
- 系列:
- -
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 开关电路:
- -
- 多路复用器/解复用器电路:
- 16:1
- 导通状态电阻（最大）:
- 450Ohm
- 通道与通道匹配（ΔRon）:
- -
- 电压 - 供应，单（V+）:
- -
- 认证:
- -
- 电压 - 供应，双（V±）:
- ±4.5V ~ 18V
- 开关时间（Ton, Toff）（最大）:
- 1µs, 400ns
- 电路数量:
- 1
- -3db 带宽:
- -
- 电荷注入:
- -
- 等级:
- -
- 通道电容（CS(off), CD(off)）:
- 6pF, 45pF
- 安装类型:
- Surface Mount
- 工作温度:
- 0°C ~ 70°C (TA)
- 漏电流（IS(off)）（最大）:
- 5nA
- 串扰:
- -
- 供应商设备封装:
- 28-SOIC
1. 如何在深圳市富聪科技有限公司上订购DG506ACWI+T?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证DG506ACWI+T来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对DG506ACWI+T进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括DG506ACWI+T在内的产品;我们比任何其他客户都更关注DG506ACWI+T产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. DG506ACWI+T显示的价格和库存准确吗?
DG506ACWI+T的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. DG506ACWI+T的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的DG506ACWI+T出现问题,只有在满足以下所有条件时,我们才接受DG506ACWI+T的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在DG506ACWI+T交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如DG506ACWI+T引脚图\DG506ACWI+T数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
 |
|
| 零件号 | DG506ACWI+T | DG506ACWI | DG506ACWI+ |
| 制造商 | Analog Devices Inc./Maxim Integrated | Analog Devices Inc./Maxim Integrated | Analog Devices Inc./Maxim Integrated |
| 系列 | - | - | - |
| 包装 | Tape & Reel (TR) | Bulk | Tube |
| 产品状态 | Active | Active | Active |
| 开关电路 | - | - | - |
| 多路复用器/解复用器电路 | 16:1 | 16:1 | 16:1 |
| 导通状态电阻（最大） | 450Ohm | 450Ohm | 450Ohm |
| 通道与通道匹配（ΔRon） | - | 27Ohm | - |
| 电压 - 供应，单（V+） | - | - | - |
| 认证 | - | - | - |
| 电压 - 供应，双（V±） | ±4.5V ~ 18V | ±4.5V ~ 18V | ±4.5V ~ 18V |
| 开关时间（Ton, Toff）（最大） | 1µs, 400ns | 1µs, 400ns (Typ) | 1µs, 400ns |
| 电路数量 | 1 | 1 | 1 |
| -3db 带宽 | - | - | - |
| 电荷注入 | - | - | - |
| 等级 | - | - | - |
| 通道电容（CS(off), CD(off)） | 6pF, 45pF | 6pF | 6pF, 45pF |
| 安装类型 | Surface Mount | Surface Mount | Surface Mount |
| 工作温度 | 0°C ~ 70°C (TA) | 0°C ~ 70°C | 0°C ~ 70°C (TA) |
| 漏电流（IS(off)）（最大） | 5nA | 5nA | 5nA |
| 串扰 | - | - | - |
| 供应商设备封装 | 28-SOIC | 28-SOIC | 28-SOIC |
