DG406 解决的是一个纯粹的经济问题:十六路模拟信号,只有一条昂贵的测量链.作为 1 选 16 的 CMOS 多路复用器,它在数字控制下把十六路单端输入中的任意一路接到公共输出,让一台 ADC\一个放大器或一台仪表服务十六个传感器或测试点.DG406CWI+T 是 0°C 至 +70°C 级的 28 引脚宽体 SOIC\无铅\编带卷盘版本;姊妹型号 DG407 把同一裸片组织成双 8 通道差分多路复用器.

Maxim 把 DG406 定位为工业标准 DG506A 的改良替代,而改良点恰恰是多路复用器里最要紧的参数:导通电阻在 ±15V 下典型 60Ω(最大 125Ω),通道间失配典型仅约 1.6Ω;关断漏电以纳安和皮安计(ID(OFF) 典型 -200pA);开关动作保证先断后通,典型间隔 10ns--已选通道先断开,下一通道才闭合,地址切换期间两路信号源绝不会被短接.

控制非常直接:四条 TTL/CMOS 兼容地址线(A0-A3)选通道,EN 管全局(拉低则十六个开关全部断开).切换时间典型 110ns,关断隔离 20kHz 下 -69dB,串扰 100kHz 下 -92dB,输入具备超过 2000V 的 ESD 保护.电源覆盖 ±5V 至 ±20V 双电源或 10-12V 单电源,±15V 供电时可通过 ±15V 信号.

注： 数值取自 Maxim DG406/DG407 数据手册.在确定设计前,请将每项参数与最新官方文档核对.

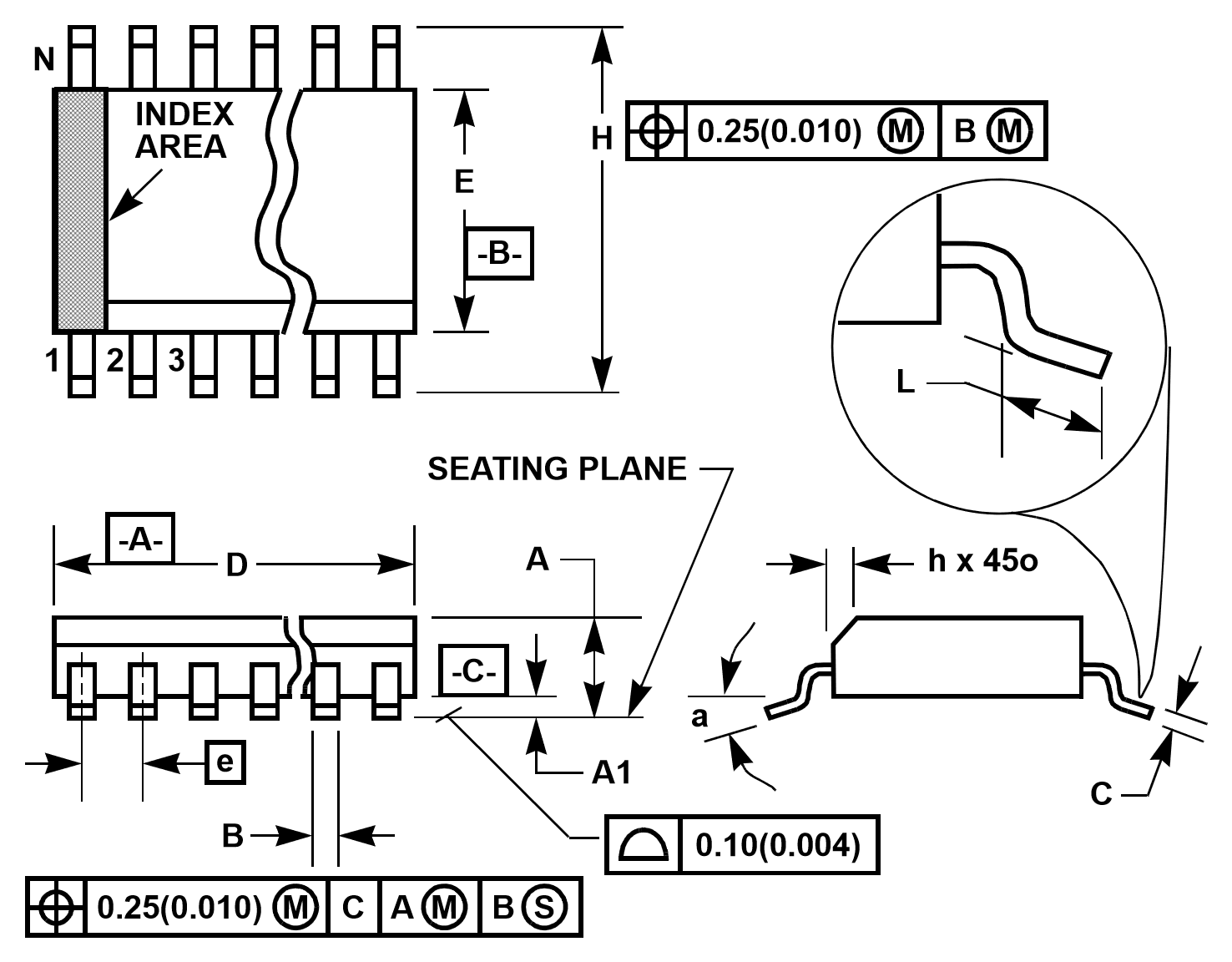

DG406CWI+T 采用 28 引脚宽体 SOIC(JEDEC M28.3 外形,引脚间距 1.27mm),是这一档多路复用器的表面贴装标准封装;同一裸片另有 28 脚 DIP 和 PLCC 版本.型号中的 "+" 表示无铅表面处理,"T" 表示编带卷盘包装.布局时,在通道一致性要紧的场合把十六条源走线做匹配,V+ 与 V- 在引脚近端去耦--三个 N.C. 引脚恰好把电源角和信号区隔开.封装尺寸与第 1 脚方向见下图.

📄 完整规格请参阅 Maxim DG406 官方数据手册.

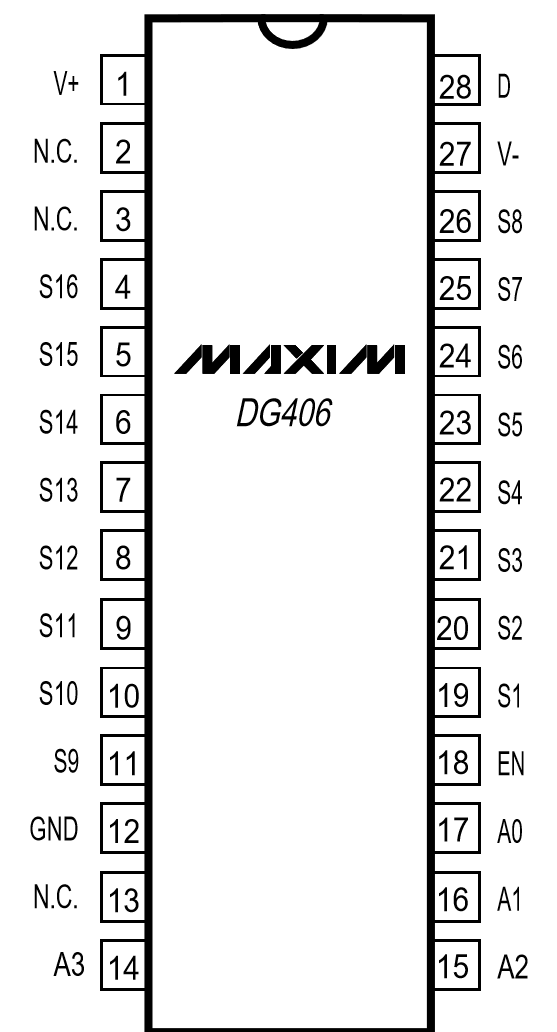

28 引脚封装把十六路信号源\地址/使能逻辑和电源分组排布:

• S1-S8(19-26 脚) / S9-S16(11-4 脚): 十六路模拟源输入--被选择的通道.
• D(28 脚): 公共漏极--唯一的复用输出(也可作输入;开关是双向的).
• A0-A3(17\16\15\14 脚): TTL/CMOS 兼容的二进制通道地址,A3 为最高位.
• EN(18 脚): 使能--高电平选通被寻址通道,低电平断开全部十六个开关.
• V+(1 脚) / V-(27 脚): 正负电源,±5V 至 ±20V(单电源时 V- 接地).
• GND(12 脚): 逻辑地基准.
• N.C.(2\3\13 脚): 不连接.

宽体 SOIC-28 的物理引脚编号请参见下方封装图.

下列是我司在库的相关模拟多路复用器.它们并非都可直接互换;替换前请核对通道数/结构\电源范围\导通电阻与引脚排布.

选型提示： 表面贴装\16 路单端\更好的导通电阻与漏电,就留在 DG406.信号是 8 对差分时选 DG407;紧凑的双 4 通道差分路由选 DG409;ADI 同等品选 ADG406,地址总线需要锁存则选 ADG426.DG506A 仍是 DG406 当年要取代的传统标准件.

美信(Maxim Integrated)成立于 1983 年,总部位于美国加州圣何塞,建立了业内最广的模拟开关与多路复用器产品组合之一--DG 系列是其最长寿的产品线之一--并于 2021 年并入亚德诺半导体(Analog Devices, Inc., ADI).DG406 体现了 Maxim 对 16 通道工业标准件的改良:更低更平坦的导通电阻\更低的漏电,以及同引脚排布下有保证的先断后通.

合并后的 ADI/Maxim 产品目录持续供应并文档化 DG406--完整的数据手册表征包括开关时间测试电路\漏电条件和逻辑门限,这些正是多路复用器设计验证所依赖的细节.
