Texas Instruments 1P1G14MDBVREPG4
- 零件号:
- 1P1G14MDBVREPG4
- 制造商:
- Texas Instruments
- 分类:
- 门电路和反向器
- 封装:
- SC-74A, SOT-753
- 数据表:
-
1P1G14MDBVREPG4.pdf
- 描述:
- IC INVERTER 1CH 1-INP SOT23-5
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:0
发送询价，我们会立即回复.
有现货 : 0
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对1P1G14MDBVREPG4进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
1P1G14MDBVREPG4 (Texas Instruments SN74LVC1G14-EP) – 单路施密特触发器反相器,适用于振荡器与去抖,无铅 SOT-23-5
1P1G14MDBVREPG4 是 InFortune 针对 Texas Instruments SN74LVC1G14-EP 单路施密特触发器反相器的无铅 / RoHS「G4」选项所使用的订购代码.其输入迟滞使其成为构建张弛振荡器\开关去抖和边沿恢复的经典模块 — 将 RC 斜坡或抖动触点转换为一个干净\快速的反相边沿(Y = NOT A).工作电压 1.65 V 至 5.5 V,具备 5.5 V 耐压输入,驱动能力 ±24 mA,并具备 Enhanced Product(−55 °C 至 +125 °C)规格,采用 5 引脚 SOT-23 (DBV) 封装.
产品介绍
SN74LVC1G14-EP 是一款单路施密特触发器反相器(Y = NOT A),其输入内置迟滞 — 独立的 VT+ 和 VT− 阈值.本订购代码的「G4」后缀表示无铅\符合 RoHS 的表面处理;硅片和规格与基础订购选项完全相同,适合以绿色订购代码为标准的采购方选用.
迟滞使施密特反相器成为一个电路元件,而不仅仅是一个逻辑门.配合一只电阻和一只电容,即可构成紧凑的张弛振荡器;接在机械开关输入端,可实现干净的去抖;接在任何缓慢或有噪声的信号线上,可完成边沿恢复.反相输出正是这些经典电路所需要的,而单门 SOT-23 可将功能直接放置在 RC 网络或开关旁边.
从电气角度看,这是一颗完整的 LVC EP 器件：1.65 V～5.5 V,5.5 V 耐压输入,±24 mA 驱动,Ioff 部分掉电,以及 −55 °C 至 +125 °C 受控基准线等级 — 确保振荡器或去抖在全温度范围及长产品寿命内持续工作.
专家技术洞察
将施密特触发器反相器作为电路元件进行设计：
- 张弛振荡器：从输出到输入接一只 R,从输入到地接一只 C,即可构成振荡器,频率由 R×C 和迟滞带宽决定;较宽且明确的 VT+/VT− 间隔带来稳定\可重复的频率.
- 开关去抖：将开关通过 RC 连接到施密特输入;迟滞忽略接触抖动,反相器每次按键仅输出一个干净的边沿 — 无需固件去抖.
- 「G4」是表面处理,而非不同器件：1P1G14MDBVREPG4 与 1P1G14MDBVREP 使用相同的 SN74LVC1G14-EP 晶片和数据手册;G4 标识无铅订购.请根据您的采购标准选择.
主要优势
确定的输入迟滞使单个门加少量无源器件即可实现稳定的 RC 张弛振荡器和干净的开关去抖.
将缓慢\有噪声或振铃的信号整形为单个快速反相跳变 — 不会在阈值处产生多次触发.
SN74LVC1G14-EP 的绿色订购选项,5.5 V 耐压输入,宽电源范围下 ±24 mA 驱动能力.
受控基准线扩展温度范围 −55 °C 至 +125 °C,加上 Ioff 部分掉电,适用于稳健的长寿命设计.
技术规格
| 参数 | 数值 | 条件 / 备注 |
|---|---|---|
| 器件类型 | 单路施密特触发器反相器(Enhanced Product) | 单通道;LVC 系列;无铅(G4) |
| 制造商 | Texas Instruments | SN74LVC1G14-EP(数据手册 SCES674) |
| 逻辑功能 | Y = NOT A | 真正的施密特触发器输入 |
| 输入迟滞(VT+ − VT−) | ≈ 0.56 V 典型值(3.3 V 时) | VT+ ≈ 1.5 V, VT− ≈ 0.84 V(3 V 时) |
| 电源电压(VCC) | 1.65 V 至 5.5 V | 数据保持低至 1.5 V |
| 输入耐压 | 最高 5.5 V | 输入可接受高于 VCC 的电压 |
| 输出驱动电流(IOH/IOL) | ±24 mA(3.3 V 时) | ±32 mA(4.5 V 时) |
| 传播延迟(tpd) | 4.6 ns max(3.3 V 时) | CL = 15 pF |
| Ioff(部分掉电) | ±10 µA max | VI/VO = 5.5 V, VCC = 0 |
| 静态电流(ICC) | 10 µA max | 全 M-temp 范围最高约 19 µA |
| 输入电容(Ci) | 4.5 pF 典型值 | VCC = 3.3 V |
| ESD(HBM / MM / CDM) | 2000 V / 200 V / 1000 V | 超过 JESD22 要求 |
| 工作温度(TA) | −55 °C 至 +125 °C | M-temp(EP) |
| 封装 | 5 引脚 SOT-23(DBV),无铅 | 订购代码 SN74LVC1G14MDBVREPG4 |
备注：数值来自 Texas Instruments SN74LVC1G14-EP 数据手册(SCES674);G4 代码共享此规格,仅引脚表面处理不同.在设计定型前,请对照最新数据手册确认各参数.
封装信息
本订购选项采用 DBV 5 引脚 SOT-23(JEDEC MO-178,最大高度 1.45 mm,本体约 2.9 mm × 1.6 mm),具有无铅\符合 RoHS 的表面处理 — 即「G4」后缀的含义.机械和电气特性与基础型 SN74LVC1G14MDBVREP 完全相同,仅引脚表面处理指定为绿色.以编带和卷盘方式供货.

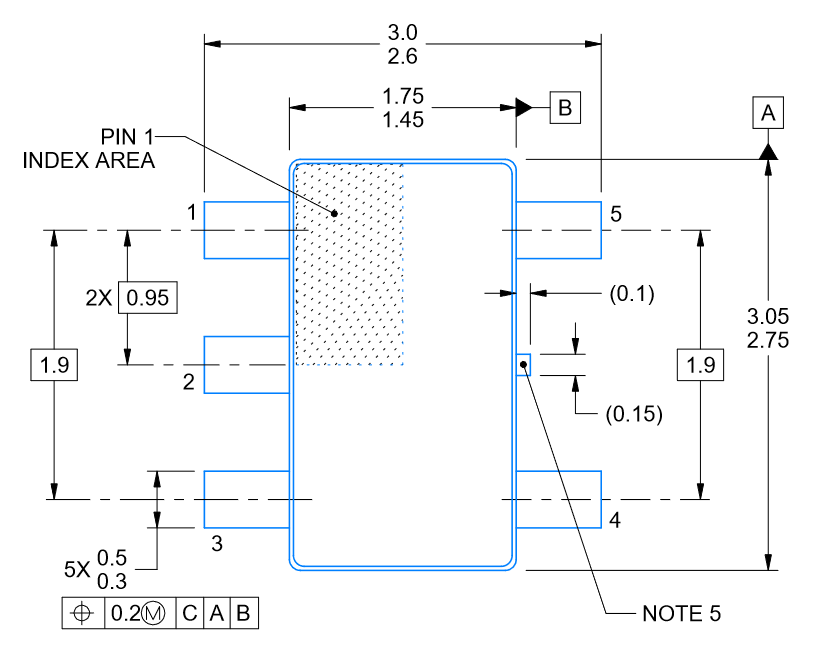

下方尺寸图给出了 SOT-23-5 本体和引脚几何尺寸,用于焊盘图形和回流焊曲线设计.

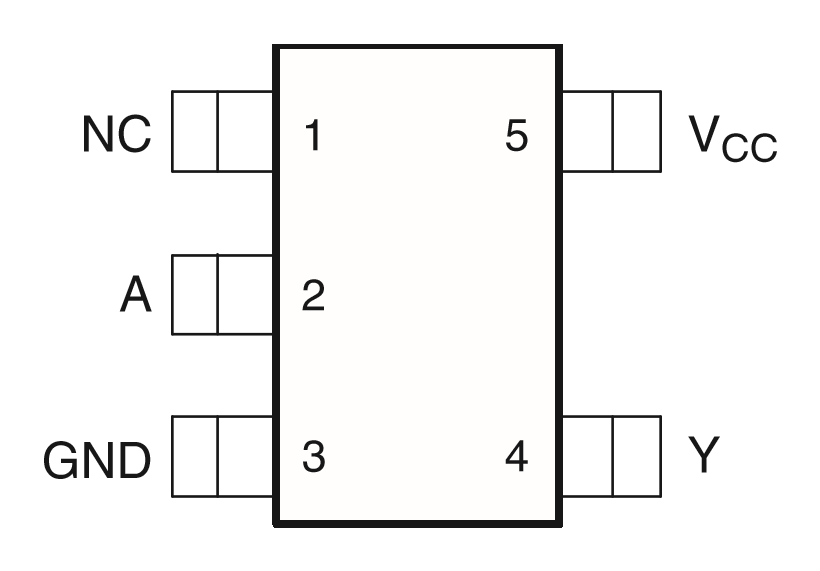

引脚配置(SOT-23-5)
单路施密特反相器的五个引脚分配如下(俯视图)：
- 引脚 1 – NC：无内部连接;悬空或连接到铜皮以提供机械支撑.
- 引脚 2 – A(输入)：施密特触发器输入;在此连接 RC 网络或开关;5.5 V 耐压.
- 引脚 3 – GND：地(0 V)参考.
- 引脚 4 – Y(输出)：反相输出,Y = NOT A;在振荡器电路中通过 R 反馈至引脚 2;±24 mA 驱动.
- 引脚 5 – VCC：电源,1.65 V 至 5.5 V;使用就近的 0.1 µF 电容去耦.
替代型号
第一行是同一器件的基础(非 G4)订购代码;其余为相关的单路施密特触发器门.SN74LVC1G17 是非反相施密特缓冲器 — 当振荡器或去抖需要非反相输出时使用.
| 型号 | 品牌 | 功能 | 封装 | 备注 |
|---|---|---|---|---|
| 1P1G14MDBVREP | Texas Instruments | 施密特反相器(EP) | SOT-23-5 | 同一器件,基础(非 G4)订购代码 |
| SN74LVC1G17MDBVREP | Texas Instruments | 施密特缓冲器(非反相),EP | SOT-23-5 | 非反相施密特对应品 |
| SN74AUC1G17DBVRG4 | Texas Instruments | 施密特缓冲器(非反相) | SOT-23-5 | Sub-2 V,超高速 |
| SN74LVC1G17DRYR | Texas Instruments | 施密特缓冲器(非反相) | SON (DRY) | 最小封装选项 |
逻辑系列对比
| 系列 | 电源范围 | 定位 | 适用场景 |
|---|---|---|---|
| LVC-EP(本品) | 1.65–5.5 V | 宽电源,5 V 耐压,−55/+125 °C | 稳健的振荡器 / 去抖 / 边沿整形 |
| AHC | 2–5.5 V | 通用(施密特动作) | 基本 5 V/3.3 V 边沿整形 |
| AUP | 0.8–3.6 V | 超低功耗 | 电池 / 便携振荡器 |
| AUC | 0.8–2.7 V | 超高速 | Sub-2 V 核心逻辑 |
制造商信息
德州仪器(Texas Instruments,TI,NASDAQ: TXN)总部位于德克萨斯州达拉斯,是领先的逻辑器件供应商;其 LVC 施密特触发器单门器件长期以来是振荡器\去抖和边沿整形的基础模块,Enhanced Product(EP)变体在此基础上增加了扩展温度和受控基准线资质.以「G4」结尾的订购代码表示无铅 / 绿色表面处理.
权威文件为 SN74LVC1G14-EP 数据手册(SCES674),其中定义了施密特阈值\Ioff 行为和 DBV 封装;引脚表面处理详情见封装附录.InFortune Electronics 以代码 1P1G14MDBVREPG4 供应本器件,并提供采购和技术支持服务.
应用领域
常见问题(FAQ)
1P1G14MDBVREPG4 与 1P1G14MDBVREP 有什么区别?
两者使用相同的 SN74LVC1G14-EP 晶片,数据手册规格完全相同.「G4」后缀仅表示无铅 / RoHS 绿色引脚表面处理;请根据您的采购标准选择.
可以用它搭建振荡器吗?
可以 — 施密特触发器反相器加一只电阻(输出到输入)和一只电容(输入到地),即构成张弛振荡器,频率由 R×C 和输入迟滞决定.
它如何对开关进行去抖?
将开关通过 RC 滤波器接入施密特输入.迟滞忽略停留在 VT+/VT− 带内的接触抖动,因此反相器每次按键仅输出一个干净的边沿.
支持哪些电源范围和温度范围?
工作电压 1.65 V 至 5.5 V,输入耐压 5.5 V,作为 Enhanced Product,额定工作温度为 −55 °C 至 +125 °C,具有受控基准线.
免责声明
信息准确性：本页面技术规格基于 Texas Instruments SN74LVC1G14-EP 数据手册(SCES674).我们力求准确完整,但规格可能在不另行通知的情况下有所变更.
产品正品保证：我们保证所有产品均为具有完整物料可追溯性的原厂正品.
技术支持：购买前后均可享受免费技术咨询服务.
应用说明：本产品页面仅供参考.特定应用的适用性应由设计工程师根据实际系统需求进行验证.
1P1G14MDBVREPG4 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Texas Instruments
- 系列:
- 74LVC
- 封装/外壳:
- SC-74A, SOT-753
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Discontinued at Digi-Key
- 逻辑类型:
- Inverter
- 电路数量:
- 1
- 特性:
- Schmitt Trigger
- 电压 - 电源:
- 1.65V ~ 5.5V
- 电流 - 静态电流（最大值）:
- 19 µA
- 电流 - 输出高、低:
- 32mA, 32mA
- 输入逻辑电平 - 低:
- 0.39V ~ 1.87V
- 输入数量:
- 1
- 输入逻辑电平 - 高:
- 1.16V ~ 3.33V
- 最大传播延迟 @ V，最大负载电容:
- 5ns @ 5V, 50pF
- 供应商设备封装:
- SOT-23-5
- 工作温度:
- -55°C ~ 125°C
- 安装类型:
- Surface Mount
- 等级:
- -
- 认证:
- -
- 分类:
- 门电路和反向器
1. 如何在深圳市富聪科技有限公司上订购1P1G14MDBVREPG4?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证1P1G14MDBVREPG4来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对1P1G14MDBVREPG4进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括1P1G14MDBVREPG4在内的产品;我们比任何其他客户都更关注1P1G14MDBVREPG4产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. 1P1G14MDBVREPG4显示的价格和库存准确吗?
1P1G14MDBVREPG4的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. 1P1G14MDBVREPG4的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的1P1G14MDBVREPG4出现问题,只有在满足以下所有条件时,我们才接受1P1G14MDBVREPG4的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在1P1G14MDBVREPG4交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如1P1G14MDBVREPG4引脚图\1P1G14MDBVREPG4数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
| 零件号 | 1P1G14MDBVREPG4 |
| 制造商 | Texas Instruments |
| 系列 | 74LVC |
| 封装/外壳 | SC-74A, SOT-753 |
| 包装 | Tape & Reel (TR) |
| 产品状态 | Discontinued at Digi-Key |
| 逻辑类型 | Inverter |
| 电路数量 | 1 |
| 特性 | Schmitt Trigger |
| 电压 - 电源 | 1.65V ~ 5.5V |
| 电流 - 静态电流（最大值） | 19 µA |
| 电流 - 输出高、低 | 32mA, 32mA |
| 输入逻辑电平 - 低 | 0.39V ~ 1.87V |
| 输入数量 | 1 |
| 输入逻辑电平 - 高 | 1.16V ~ 3.33V |
| 最大传播延迟 @ V，最大负载电容 | 5ns @ 5V, 50pF |
| 供应商设备封装 | SOT-23-5 |
| 工作温度 | -55°C ~ 125°C |
| 安装类型 | Surface Mount |
| 等级 | - |
| 认证 | - |
