Texas Instruments 1P1G08MDBVREPG4
- 零件号:
- 1P1G08MDBVREPG4
- 制造商:
- Texas Instruments
- 分类:
- 门电路和反向器
- 封装:
- SC-74A, SOT-753
- 数据表:
-
1P1G08MDBVREPG4.pdf
- 描述:
- IC GATE AND 1CH 2-INP SOT23-5
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:0
发送询价，我们会立即回复.
有现货 : 0
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对1P1G08MDBVREPG4进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
1P1G08MDBVREPG4 (Texas Instruments SN74LVC1G08-EP) - 带Ioff局部断电功能的单路2输入AND门,无铅 SOT-23-5
1P1G08MDBVREPG4 是 Texas Instruments SN74LVC1G08-EP 单路2输入AND门的 无铅 / RoHS 合规 “G4” 选项对应的 InFortune 订购代码.除AND功能(Y = A AND B)外,本页面着重介绍LVC门成为优质混合电压接口器件的特性：5.5 V 容限输入\Ioff 局部断电保护\3.3 V 下强劲的 ±24 mA 输出,以及在5引脚 SOT-23 (DBV) 封装中实现 1.65 V 至 5.5 V 工作.适用于需要混合供电轨并独立切换电源模块的电池\IoT\医疗及通信板卡.
产品介绍
SN74LVC1G08-EP 是一款单路2输入正逻辑AND门 — 仅当两路输入均为高电平时输出为高电平 — 该订购代码上的 “G4” 后缀仅表示无铅\RoHS合规的第二级互连表面处理.其硅片和数据手册规格与标准订购选项完全相同;G4标识是一种封装/引脚镀层特征,由采购标准要求绿色订购代码的买家选择.
该门在现代板卡上的价值在于其混合电压接口能力.输入可承受高达 5.5 V(与VCC无关),因此1.8 V或3.3 V供电的门可直接读取5 V域信号;而 Ioff 电路在器件断电时禁用输出,从而不会对仍处于活动状态的总线造成负载或反向驱动.结合1.65 V–5.5 V的宽电源范围,使其成为运行在不同供电轨上的各模块间安全的粘合逻辑器件.
其驱动能力对于该尺寸而言相当强劲 — 3.3 V下 ±24 mA — 3.3 V典型最大传播延迟仅 3.6 ns,静态电流约 10 µA,同样适合功耗敏感的便携式和IoT设计及线路供电应用.
专家技术洞察
将LVC单路AND门用作混合电压/局部断电器件：
- 5.5 V容限输入简化电平接口：由于输入可容忍高于VCC的电压,3.3 V供电的门无需独立电平转换器即可对两路5 V控制线进行AND运算 — 只需将输出供电轨设置为目标逻辑电平即可.
- Ioff 保护局部供电系统：在一个供电轨休眠而另一个保持上电的设计中,Ioff 确保断电门的输出变为高阻而非钳位或漏电,从而防止反向电流,保护门和活动总线.
- “G4”与基础代码的区别仅是表面处理,并非不同器件：1P1G08MDBVREPG4与1P1G08MDBVREP使用相同的SN74LVC1G08-EP裸片和规格;G4仅标注无铅/绿色订购.按采购标准选择,无需期待不同的电气特性.
主要优势
输入可承受高于VCC的电压,1.8 V或3.3 V供电的门可直接读取5 V信号 — 无需电平转换器的混合电压接口.
断电时输出变为高阻,防止多供电轨和休眠模式设计中向仍处于活动状态的总线注入反向电流.
强劲的3.3 V驱动能力配合约10 µA的静态电流,适用于便携式和线路供电板卡.
SN74LVC1G08-EP的绿色订购选项,裸片和规格完全相同,适合采购标准要求无铅代码的买家.
技术规格
| 参数 | 值 | 条件 / 备注 |
|---|---|---|
| 器件类型 | 单路2输入正逻辑AND门(Enhanced Product) | 单通道;LVC系列;无铅(G4) |
| 制造商 | Texas Instruments | SN74LVC1G08-EP(数据手册 SCES454C) |
| 逻辑功能 | Y = A AND B | 仅当A和B均为高电平时输出高电平 |
| 电源电压(VCC) | 1.65 V 至 5.5 V | 数据保持低至 1.5 V |
| 输入容限 | 最高 5.5 V | 输入可承受高于VCC的电压(混合电压) |
| Ioff(局部断电) | ±10 µA max | VI/VO = 5.5 V,VCC = 0 |
| 输出驱动(IOH/IOL) | 3.3 V 下 ±24 mA | 4.5 V 下 ±32 mA |
| 静态电流(ICC) | 10 µA max | 全VCC范围 |
| 传播延迟(tpd) | 3.3 V 下 max 3.6 ns | I级温度,CL = 15 pF |
| 输入漏电流(II) | ±5 µA max | VI = 5.5 V 或 GND |
| 输入电容(Ci) | 4 pF typ | VCC = 3.3 V |
| ESD(HBM / MM / CDM) | 2000 V / 200 V / 1000 V | 超过 JESD22 标准 |
| 工作温度(TA) | −55 °C 至 +125 °C | M级温度(EP) |
| 封装 | 5引脚 SOT-23(DBV),无铅 | 订购代码 SN74LVC1G08MDBVREPG4 |
备注：参数值来自 Texas Instruments SN74LVC1G08-EP 数据手册(SCES454C);G4代码与此规格共用,仅引脚镀层不同.在确定设计前请对照最新数据手册核实参数.
封装信息
该订购选项采用 DBV 5引脚 SOT-23 封装(JEDEC MO-178,最大高度 1.45 mm),具有无铅\RoHS合规表面处理 — 即 “G4” 后缀的含义.在机械和电气上与标准 SN74LVC1G08MDBVREP 完全相同,仅第二级互连表面处理被指定为绿色.以卷带包装出货,适用于自动化装配.

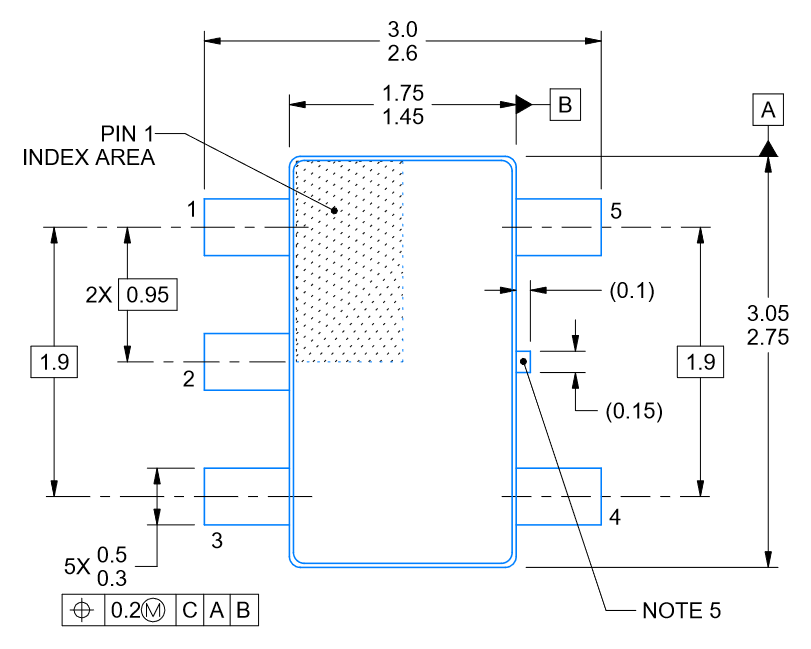

下方的尺寸图给出了用于焊盘图案和回流曲线的 SOT-23-5 本体及引脚几何尺寸.
引脚配置(SOT-23-5)
5个引脚分别承载两路输入\一路输出及电源对(俯视图)：
- 引脚 1 – A(输入)：第一路AND输入;5.5 V容限,可用于混合电压场合.
- 引脚 2 – B(输入)：第二路AND输入;5.5 V容限.
- 引脚 3 – GND：接地(0 V)参考.
- 引脚 4 – Y(输出)：AND输出;当VCC = 0时由Ioff禁用;3.3 V下 ±24 mA.
- 引脚 5 – VCC：电源,1.65 V至5.5 V;将此供电轨设置为所需输出逻辑电平,并在本地进行去耦处理.
替代型号
第一行是该器件在基础(非G4)订购代码下的相同产品;其余为其他逻辑系列的单路2输入AND门.请根据接口需求匹配电源范围\输入容限和速度 — 只有LVC及类似的5 V容限系列适合直接混合电压使用.
| 型号 | 品牌 | 系列 / 类型 | 封装 | 备注 |
|---|---|---|---|---|
| 1P1G08MDBVREP | Texas Instruments | LVC AND (EP) | SOT-23-5 | 同一器件,基础订购代码(非G4镀层) |
| SN74AHCT1G08DCKT | Texas Instruments | AHCT AND | SC-70 | 5 V下TTL电平输入 |
| SN74AUP1G08DRYR | Texas Instruments | AUP AND | SON | 电池 / IoT超低功耗 |
| SN74AUC1G08DCKRG4 | Texas Instruments | AUC AND | SC-70 | 2 V以下,最高速度 |
逻辑系列对比
| 系列 | 电源范围 | 输入容限 | 适用场景 |
|---|---|---|---|
| LVC(本产品) | 1.65–5.5 V | 5.5 V容限 | 混合电压\强驱动\Ioff |
| AHCT | 4.5–5.5 V | TTL电平 | 5 V TTL接口 |
| AUP | 0.8–3.6 V | 有限 | 电池 / IoT,最低功耗 |
| AUC | 0.8–2.7 V | 有限 | 2 V以下核心逻辑 |
制造商信息
Texas Instruments(TI,NASDAQ：TXN)总部位于德克萨斯州达拉斯,是领先的逻辑器件制造商;其LVC系列是宽电源\5 V容限混合电压接口的主力选择,Enhanced Product(EP)变体还具备扩展温度和受控基准的品质保障.订购代码末尾的 “G4” 表示同一器件的无铅/绿色表面处理.
技术依据文件为 SN74LVC1G08-EP 数据手册(SCES454C),其中定义了电气极限\Ioff 特性及DBV封装;引脚镀层详情见封装附录.InFortune Electronics 以代码 1P1G08MDBVREPG4 供应该器件,并提供采购与技术支持服务.
应用领域
常见问题(FAQ)
1P1G08MDBVREPG4 与 1P1G08MDBVREP 有什么区别?
两者使用相同的 SN74LVC1G08-EP 裸片,具有相同的数据手册规格.“G4” 后缀仅表示无铅 / RoHS 绿色第二级互连表面处理;请按采购标准选择.
输入可以被驱动到高于 VCC 的电压吗(向3.3 V门输入5 V)?
可以.输入容限高达5.5 V,与VCC无关,因此3.3 V或1.8 V供电的门可直接读取5 V逻辑,实现无需电平转换器的混合电压接口.
Ioff / 局部断电在这里有什么作用?
当门的VCC为0 V时,Ioff电路禁用输出(高阻状态),使其不会反向驱动或拉载仍处于供电状态的总线 — 这对于独立切换各模块电源的系统至关重要.
其电源范围\驱动能力和速度如何?
工作电压1.65 V至5.5 V,3.3 V下驱动±24 mA,切换速度3.6 ns(max,3.3 V),最大静态电流约10 µA.
免责声明
信息准确性：本页面的技术规格基于 Texas Instruments SN74LVC1G08-EP 数据手册(SCES454C).我们致力于确保信息的准确性和完整性,但规格如有变更恕不另行通知.
产品正品保证：我们保证所有产品均为具备完整材料可追溯性的原厂正品.
技术支持：购买前后均可享受免费技术咨询服务.
应用说明：本产品页面仅供参考.具体应用的适用性应由设计工程师根据实际系统需求进行验证.
1P1G08MDBVREPG4 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Texas Instruments
- 系列:
- -
- 封装/外壳:
- SC-74A, SOT-753
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Discontinued at Digi-Key
- 逻辑类型:
- AND Gate
- 电路数量:
- 1
- 特性:
- -
- 电压 - 电源:
- 1.65V ~ 5.5V
- 电流 - 静态电流（最大值）:
- 10 µA
- 电流 - 输出高、低:
- 32mA, 32mA
- 输入逻辑电平 - 低:
- 0.7V ~ 0.8V
- 输入数量:
- 2
- 输入逻辑电平 - 高:
- 1.7V ~ 2V
- 最大传播延迟 @ V，最大负载电容:
- 5ns @ 5V, 50pF
- 供应商设备封装:
- SOT-23-5
- 工作温度:
- -55°C ~ 125°C
- 安装类型:
- Surface Mount
- 等级:
- -
- 认证:
- -
- 分类:
- 门电路和反向器
1. 如何在深圳市富聪科技有限公司上订购1P1G08MDBVREPG4?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证1P1G08MDBVREPG4来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对1P1G08MDBVREPG4进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括1P1G08MDBVREPG4在内的产品;我们比任何其他客户都更关注1P1G08MDBVREPG4产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. 1P1G08MDBVREPG4显示的价格和库存准确吗?
1P1G08MDBVREPG4的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. 1P1G08MDBVREPG4的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的1P1G08MDBVREPG4出现问题,只有在满足以下所有条件时,我们才接受1P1G08MDBVREPG4的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在1P1G08MDBVREPG4交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如1P1G08MDBVREPG4引脚图\1P1G08MDBVREPG4数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
| 零件号 | 1P1G08MDBVREPG4 |
| 制造商 | Texas Instruments |
| 系列 | - |
| 封装/外壳 | SC-74A, SOT-753 |
| 包装 | Tape & Reel (TR) |
| 产品状态 | Discontinued at Digi-Key |
| 逻辑类型 | AND Gate |
| 电路数量 | 1 |
| 特性 | - |
| 电压 - 电源 | 1.65V ~ 5.5V |
| 电流 - 静态电流（最大值） | 10 µA |
| 电流 - 输出高、低 | 32mA, 32mA |
| 输入逻辑电平 - 低 | 0.7V ~ 0.8V |
| 输入数量 | 2 |
| 输入逻辑电平 - 高 | 1.7V ~ 2V |
| 最大传播延迟 @ V，最大负载电容 | 5ns @ 5V, 50pF |
| 供应商设备封装 | SOT-23-5 |
| 工作温度 | -55°C ~ 125°C |
| 安装类型 | Surface Mount |
| 等级 | - |
| 认证 | - |
1P1G08MDBVREPG4 相关信息
