1P1G08MDBVREP (Texas Instruments SN74LVC1G08-EP) – Enhanced-Product 单路2输入与门,SOT-23-5
1P1G08MDBVREP 是 InFortune 对应 Texas Instruments SN74LVC1G08-EP 的订货编码,该IC是依据 TI Enhanced-Product (EP) 计划制造的单路2输入正逻辑与门：采用受控基线(单一生产工厂\单一组装/测试工厂),保证−55 °C 至 +125 °C 的工作温度范围.在 1.65 V 至 5.5 V 的宽电源范围内执行 Y = A 与 B,在 3.3 V 下提供强劲的 ±24 mA 输出,采用 5 引脚 SOT-23 (DBV) 封装.专为普通商用逻辑无法胜任的长寿命\宽温度设备而设计.
产品介绍
SN74LVC1G08-EP 是单路2输入与门：仅当输入 A 和 B 均为高电平时,输出 Y 才为高电平,否则为低电平.作为单门"小逻辑"器件,它可让设计师在需要使能\联锁或双信号合并操作的位置精确植入一个与功能,占用的封装面积远小于 14 引脚四路与门封装.
这一订货选项的独特之处在于其 "-EP" Enhanced-Product 血统.EP 器件基于受控基线制造--单一生产工厂和单一组装/测试工厂--提供增强型 DMS(减少制造来源)支持和产品变更通知,并通过 JEDEC/行业应力测试(HAST\温度循环\电迁移\键合金属间化合物及封装材料寿命测试)完成−55 °C 至 +125 °C 扩展温度范围的认定.对于必须多年保持不变并在恶劣温度下运行的设备,这种可追溯性与逻辑功能本身同样重要.
电气性能上,这是完整的 LVC 系列门电路：1.65 V～5.5 V 工作,5.5 V 耐受输入,3.3 V 下 ±24 mA 驱动,支持 Ioff 局部断电,3.3 V 典型最大传输延迟 3.6 ns,最大静态电流约 10 µA.
「专家技术洞察」
为什么选择单路与门的 EP 版本而非商用版本：
- EP 保障供应链,不仅仅是硅片：受控单一工厂基线加上增强型 DMS 和变更通知,意味着今天认定的器件三年后仍能采购到--这正是 EP 逻辑出现在具有长服务寿命的工业\能源和交通项目中的原因.
- −55 °C 至 +125 °C 扩展范围提供真实裕量：商用逻辑通常只到 −40/+85 °C.M 温度 EP 等级使同一与门能够安装在室外机柜\发动机舱或高海拔系统中,仍能满足传输延迟限值(在全 M 范围内 3.3 V 下最大 6.5 ns).
- Ioff 在多轨系统中确保安全：局部断电电路在门电路无电源时禁用输出,阻断来自仍然通电的下游供电轨的有害反向电流--当板卡某一区域比另一区域先断电时尤为关键.
主要优势
受控基线(单一生产工厂\单一组装/测试工厂)\DMS 支持和变更通知,适用于长寿命\可认定的设计.
M 温度等级在商用范围 −40/+85 °C 之上提供真实裕量,适用于恶劣环境设备.
宽电源 LVC 门,3.3 V 下 ±24 mA,5.5 V 耐受输入,可驱动实际负载和总线.
无电源时禁用输出,防止多轨系统中的反向电流流过器件.
技术规格
| 参数 | 数值 | 条件 / 备注 |
|---|---|---|
| 器件类型 | Single 2-input positive-AND gate (Enhanced Product) | 单通道;LVC 系列 |
| 制造商 | Texas Instruments | SN74LVC1G08-EP(数据手册 SCES454C) |
| 逻辑功能 | Y = A AND B | 仅当 A 和 B 均为高电平时输出才为高 |
| EP 等级 | Controlled baseline; M-temp | DMS 支持;变更通知 |
| 电源电压 (VCC) | 1.65 V 至 5.5 V | 低至 1.5 V 时数据保持 |
| 输入耐压 | 最高 5.5 V | 输入可接受高于 VCC 的电压 |
| 输出驱动电流 (IOH/IOL) | ±24 mA(3.3 V 时) | ±32 mA(4.5 V 时) |
| Ioff(局部断电) | ±10 µA max | VI/VO = 5.5 V,VCC = 0 |
| 静态电流 (ICC) | 10 µA max | 全 VCC 范围 |
| 传输延迟 (tpd) | 3.6 ns max(3.3 V 时) | I-temp,CL = 15 pF;M-temp 全域最大 6.5 ns |
| 输入电容 (Ci) | 4 pF typ | VCC = 3.3 V |
| ESD (HBM / MM / CDM) | 2000 V / 200 V / 1000 V | 超过 JESD22 |
| 工作温度 (TA) | −55 °C 至 +125 °C | M-temp (EP);存储 −65 °C 至 +150 °C |
| 封装 | 5 引脚 SOT-23 (DBV) | 订货型号 SN74LVC1G08MDBVREP |
备注：数值来自 Texas Instruments SN74LVC1G08-EP 数据手册(SCES454C).在确定设计方案前,请对照最新数据手册核实所有参数,尤其是与温度相关的时序参数.
封装信息
此订货选项(MDBVREP)的 SN74LVC1G08-EP 采用 DBV 5 引脚 SOT-23(JEDEC MO-178,最大高度 1.45 mm)封装,以每卷 3000 件的编带和卷带形式供货.坚固的 SOT-23 外形适合 EP 等级所针对的恶劣环境板卡,其较大的引脚架比最小的 SC-70 轮廓更便于检查和返工.

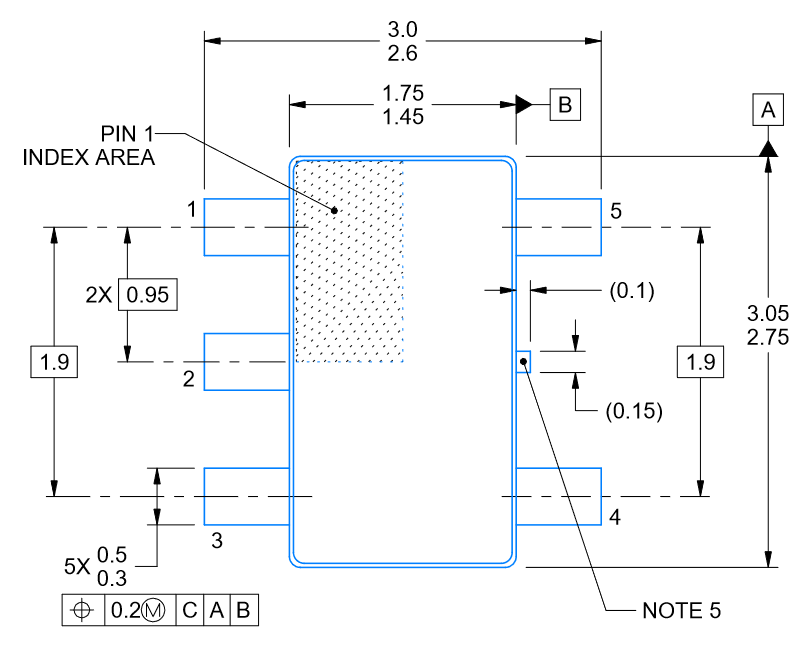

以下尺寸图提供用于焊盘图案和回流焊钢网设计的外形及引脚几何尺寸.
引脚配置(SOT-23-5)
两个输入\输出\电源和地在 5 引脚 SOT-23 上的分配如下(俯视图)：
- 引脚 1 – A(输入)：与门第一个输入;5.5 V 耐受.
- 引脚 2 – B(输入)：与门第二个输入;5.5 V 耐受.
- 引脚 3 – GND：地(0 V)参考电位.
- 引脚 4 – Y(输出)：与门输出,Y = A 与 B;3.3 V 下 ±24 mA.
- 引脚 5 – VCC：电源,1.65 V 至 5.5 V;用本地 0.1 µF 电容去耦.
替代型号
单路2输入与门的交叉参考列表.第一行是同一器件的标准(非 EP)订货选项;其余行为不同逻辑系列.替换前请确认温度等级和系列--只有 EP 选项具有 −55 °C 至 +125 °C 受控基线保证.
| 型号 | 品牌 | 系列 / 类型 | 封装 | 备注 |
|---|---|---|---|---|
| SN74LVC1G08DBVRG4 | Texas Instruments | LVC AND(标准) | SOT-23-5 | 相同门电路,商用(非 EP)订货选项 |
| SN74AHC1G08DBVRG4 | Texas Instruments | AHC AND | SOT-23-5 | 2～5.5 V 系列;速度/驱动能力不同 |
| SN74AUP1G08DRYR | Texas Instruments | AUP AND | SON | 适用于电池供电设计的超低功耗型 |
| SN74AUC1G08DCKRG4 | Texas Instruments | AUC AND | SC-70 | Sub-2 V,最高速系列 |
逻辑系列对比
| 系列 | 电源范围 | 定位 | 适用场景 |
|---|---|---|---|
| LVC-EP(本品) | 1.65～5.5 V | 宽电源\高驱动\−55/+125 °C | 恶劣环境\长寿命设备 |
| AHC | 2～5.5 V | 通用型 | 5 V/3.3 V 粘合逻辑 |
| AUP | 0.8～3.6 V | 超低功耗 | 电池 / 便携设备 |
| AUC | 0.8～2.7 V | 超高速 | Sub-2 V 核心逻辑 |
制造商信息
德州仪器(Texas Instruments,TI,NASDAQ: TXN)总部位于德克萨斯州达拉斯,是领先的逻辑器件供应商,也是单门"小逻辑"的创始者.其 Enhanced-Product (EP) 系列专为需要受控基线和在较长生产周期内进行扩展温度工作的工业\能源\交通和国防邻近应用项目而开发.
权威文件为 SN74LVC1G08-EP 数据手册(SCES454C),其中定义了电气极限值\Ioff 行为\M 温度时序参数及 DBV 封装.InFortune Electronics 以编码 1P1G08MDBVREP 供应该器件,并提供采购和技术支持.
应用领域
常见问题(FAQ)
"-EP"(Enhanced Product)标识能保证什么?
EP 器件具有受控基线(单一生产工厂和单一组装/测试工厂)\增强型 DMS 支持和变更通知,并经过 −55 °C 至 +125 °C 扩展温度范围的认定--面向长寿命恶劣环境设备.
SN74LVC1G08-EP 执行什么逻辑功能?
这是单路2输入正逻辑与门：仅当输入 A 和 B 均为高电平时输出 Y 才为高电平,否则为低电平(Y = A AND B).
它的电源范围\驱动能力和速度如何?
工作电压 1.65 V 至 5.5 V,5.5 V 耐受输入,3.3 V 下提供 ±24 mA 电流,3.3 V 下最大传输延迟 3.6 ns(在全 M 温度范围内为 6.5 ns),最大静态电流约 10 µA.
Ioff 是什么,为什么重要?
Ioff 是局部断电支持：当门电路无电源时,其电路禁用输出并阻断可能从仍然通电的下游供电轨流入的反向电流--在各区域独立上下电的系统中至关重要.
免责声明
信息准确性：本页面的技术规格基于 Texas Instruments SN74LVC1G08-EP 数据手册(SCES454C).我们力求准确完整,但规格如有变更,恕不另行通知.
产品正规性：我们保证所有产品均为具有完整物料可追溯性的正规原厂货.
技术支持：购买前后均可享受免费技术咨询服务.
应用说明：本产品页面仅供参考.具体应用的适用性应由设计工程师根据实际系统需求进行验证.
1P1G08MDBVREP 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Texas Instruments
- 系列:
- 74LVC
- 封装/外壳:
- SC-74A, SOT-753
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 逻辑类型:
- AND Gate
- 电路数量:
- 1
- 特性:
- -
- 电压 - 电源:
- 1.65V ~ 5.5V
- 电流 - 静态电流（最大值）:
- 10 µA
- 电流 - 输出高、低:
- 32mA, 32mA
- 输入逻辑电平 - 低:
- 0.7V ~ 0.8V
- 输入数量:
- 2
- 输入逻辑电平 - 高:
- 1.7V ~ 2V
- 最大传播延迟 @ V，最大负载电容:
- 5ns @ 5V, 50pF
- 供应商设备封装:
- SOT-23-5
- 工作温度:
- -55°C ~ 125°C
- 安装类型:
- Surface Mount
- 等级:
- -
- 认证:
- -
- 分类:
- 门电路和反向器
