Texas Instruments 1076-6434B
- 零件号:
- 1076-6434B
- 制造商:
- Texas Instruments
- 分类:
- 专用集成电路（IC）
- 封装:
- 149-BFCPGA Exposed Pad
- 数据表:
-
1076-6434B.pdf
- 描述:
- IC DIG MICROMIRROR DEV 149CPGA
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:0
发送询价，我们会立即回复.
有现货 : 0
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对1076-6434B进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
1076-6434B(德州仪器 DLP550JE)- 0.55 英寸 XGA DMD 数字微镜器件(FYA 149 引脚)
1076-6434B 是富聪(InFortune)为 德州仪器(Texas Instruments)DLP550JE 提供的订货编码.DLP550JE 是一款 0.55 英寸 XGA(1024 × 768)数字微镜器件(DMD)--一种由数字控制的 MEMS 空间光调制器,在 10.8 µm 节距上集成了 786,432 个铝制微镜,每个微镜可偏转 ±12°.它通过 2× LVDS 数据总线驱动,并与 DLPC4420 控制器及 DLPA100 / DLPA200 电源管理芯片配合,构成 DLP550JE 芯片组,适用于明亮\低成本的 XGA 数字标牌以及商务／教育投影机.采用 FYA 149 引脚陶瓷封装.
产品介绍
数字微镜器件(DMD) 是一种基于微机电系统(MEMS)的空间光调制器：它由大量微小的铝制反射镜排列而成,每个像素对应一面镜子,每面镜子都以铰链支撑,可在两个稳定的着陆状态之间翻转.处于"开"状态时,镜子将照明光反射通过投影镜头;处于"关"状态时,则把光偏转到光陷阱中.DLP550JE 在 10.8 µm 节距上集成了 1024 × 768 = 786,432 面这样的微镜,构成 0.55 英寸(有效面积 11.059 mm × 8.294 mm)的对角线阵列.由于每面镜子都是纯二进制开关,灰度和色彩通过 脉冲宽度调制(PWM) 实现：控制器在每帧内多次开关每面镜子,人眼则把占空比积分为相应的亮度.
DLP550JE 并不单独使用,它是 DLP550JE 芯片组 的光学核心.DLPC4420 显示控制器接收视频流,将其整形为二进制位平面,并生成精确的微镜复位与时序指令;而 DLPA100 与 DLPA200 电源管理／驱动芯片则提供经稳压的逻辑电源,更关键的是产生用于锁存和驱动微镜的高压偏置\偏移与复位波形.像素数据经由两路 LVDS 子总线以最高约 320 MHz(DCLK) 送入 DMD,为高位深的 XGA 图像提供所需带宽.角照明几何结构使光路保持紧凑.
凭借在分辨率\亮度能力与成本之间的平衡,DLP550JE 主要面向 0.55 英寸 XGA 数字标牌\教育投影机以及商务／会议室投影机.DLP 架构带来高时序对比度\无运动拖尾的快速响应\本质上数字化且稳定的图像,以及密封 MEMS 阵列的长使用寿命--这也是 DLP 技术被广泛应用于投影之外领域(如 3D 打印\机器视觉和车载显示)的原因.
专家技术洞察
工程师在选用 DMD(而非 LCD 或 LCoS 面板)进行设计时必须把握的要点：
- 二进制镜面,靠时间调制实现灰度： 每面微镜都是 1 比特开关,所感知的灰度取决于它在一帧内保持"开"的时长(对二进制位平面进行 PWM).因此位深越高,就需要越多\越短的时间片--这正是该器件需要高速 2× LVDS 数据通路和精密时序的 DLPC4420 控制器\而非简单并行总线的原因.
- 高压电源轨不可省略： 翻转并锁存一面铝制微镜,需要复位电源轨(VMBRST,约 −27 V 至 +26.5 V),以及远高于 3.3 V 逻辑电平的偏移与偏置电源轨.它们由 DLPA200／DLPA100 PMIC 产生,并经由复位总线 MBRST[15:0](95～105 Ω,每线约 160～210 pF)传输.把 DMD 纳入设计,意味着同时要设计配套的 PMIC 及其阻抗受控的复位走线.
- 热与照明决定亮度上限： TI 规定了从阵列到测试点的热阻为 0.60 °C/W\窗口温度上限 85 °C,以及各波长波段的明确照明上限.因此实际亮度是一个热设计问题--散热器以及阵列温度的长期／短期上限(而非镜面本身)决定了光源可以被驱动到多强.
主要优势
1024 × 768(786,432)面微镜以 10.8 µm 节距排布,从紧凑的 0.55 英寸对角线阵列输出清晰的全 XGA 图像.
铝制微镜在 ±12° 的着陆状态间切换,带来高时序对比度\快速响应以及无闪烁的纯数字图像.
两路 LVDS 数据子总线以最高约 320 MHz(DCLK)传输高位深 XGA 像素数据,信号线少且 EMI 低.
与 DLPC4420 控制器及 DLPA100／DLPA200 PMIC 协同工作,作为成熟\可直接集成的芯片组,缩短投影机开发周期.
技术规格
| 参数 | 数值 | 条件／备注 |
|---|---|---|
| 器件类型 | 0.55 英寸 XGA DMD(数字微镜器件／MEMS 空间光调制器) | 数字控制的空间光调制器 |
| 制造商 | 德州仪器(Texas Instruments) | DLP Products;DLP550JE 芯片组 |
| 分辨率 | XGA 1024 × 768 | 786,432 个可寻址微镜 |
| 微镜节距 | 10.8 µm | 微镜间(像素)节距 |
| 阵列对角线／有效面积 | 0.55 英寸;11.059 mm × 8.294 mm | 镜池(POM)边界每侧 10 个微镜 |
| 微镜偏转角 | ±12°(11° / 12° / 13°) | 着陆状态最小／典型／最大 |
| 照明 | 角照明;可见光波段(≈395～800 nm) | 各波段有光学负载上限 |
| 数据接口 | 2× LVDS 输入总线 | DCLK 典型 320 MHz(最大 330 MHz) |
| 逻辑电源(VCC／VCCI／VOFFSET) | 3.0 / 3.3 / 3.6 V | |VCC−VCCI| ≤ 0.3 V |
| 微镜复位电源(VMBRST) | −27 V 至 +26.5 V | 由 DLPA200／DLPA100 PMIC 提供 |
| 电源电流 | IPP 最大 531 mA;ICCI 最大 374 mA | VCC／VCCI 电源 |
| 工作温度 | 阵列 10～40 °C(视用途);窗口 ≤ 85 °C | 订货等级 0 °C 至 70 °C |
| 存储温度 | −40 °C 至 +80 °C | 有露点及长期存储上限 |
| 热阻 | 0.60 °C/W | 有效阵列至测试点 TP1 |
| 封装 | FYA 149 引脚陶瓷(CPGA) | 本体 32.20 mm × 22.30 mm |
备注： 数值取自德州仪器 DLP550JE 数据手册(DLPS101C).推荐工作条件视具体用途而定(尤其是阵列温度与照明);工程师在最终设计前,应对照最新数据手册及 DLP 光学／热设计应用手册核实每一项参数.
封装信息

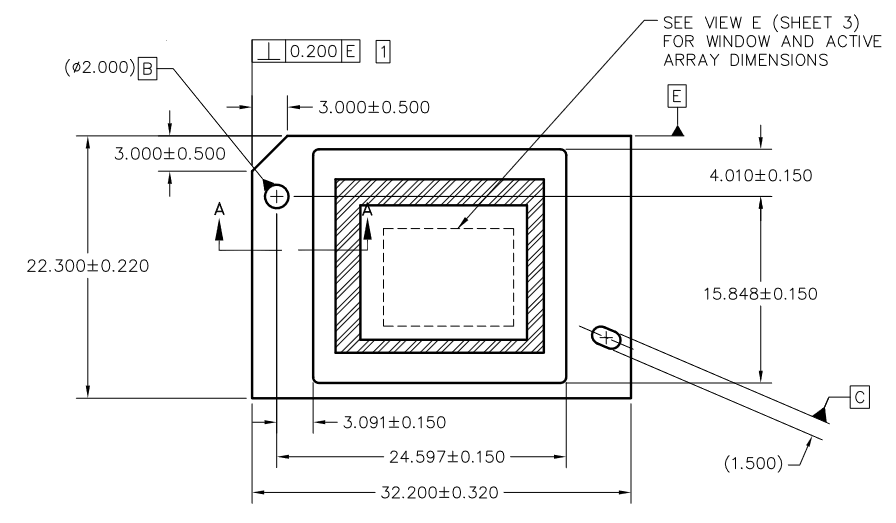

DLP550JE 采用 FYA 149 引脚陶瓷封装(陶瓷针栅阵列,CPGA),本体尺寸为 32.20 mm × 22.30 mm.一块 17.694 mm × 14.739 mm 的密封玻璃光学窗口覆盖在微镜阵列之上,形成约 14.152 mm × 11.424 mm 的有效光学孔径.引脚按 1.27 mm 栅格节距排列(针脚直径 Ø0.305 mm),一个倒角用于标识引脚 A1 以便定向.
针栅引脚以通孔方式插入插座或印制电路板.窗口用于保护微镜阵列,必须保持洁净\按 TI 的 DMD 操作指南处理,并工作在其 85 °C 上限以内.下方的尺寸图给出了光机对准与散热器设计所需的本体和窗口几何尺寸.
引脚配置(FYA 149 引脚)

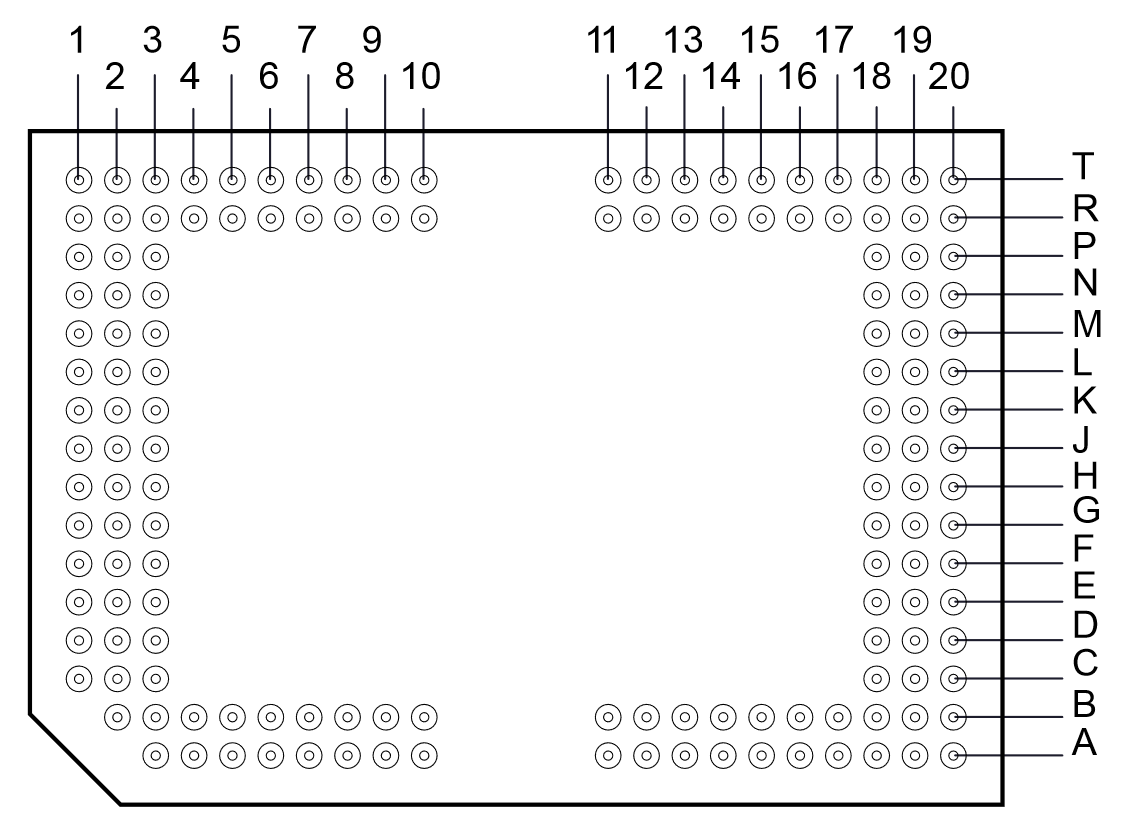

DLP550JE 采用 FYA 149 引脚栅格(下方为底视图).与其用一份简短的行式清单,不如按功能分组来理解其引脚;完整的逐脚分配见数据手册的引脚功能表：
- LVDS 像素数据输入(2× 总线)： 两路差分 LVDS 子总线将二进制位平面像素数据送入器件.
- DCLK(LVDS 时钟)： 最高约 320 MHz 的差分数据时钟,用于对输入的 LVDS 像素数据定时.
- 接口控制 -- PWRDNZ／LVDS_RSTZ： 用于对接收端进行时序控制的掉电与 LVDS 接口复位输入.
- MBRST[15:0] -- 微镜复位总线： 来自 PMIC 的高压复位线,用于驱动微镜;阻抗受控为 95～105 Ω(每线约 160～210 pF).
- 微镜偏置／偏移电源轨(VOFFSET\VMBRST)： 由 DLPA200／DLPA100 提供的高压偏移与复位电源轨(VMBRST −27 V 至 +26.5 V).
- SCP 串行控制端口： 用于器件配置的低速串行端口(SCPCLK 50～500 kHz 及其数据／使能线).
- 电源 -- VCC／VCCI： 3.3 V LVCMOS 核心逻辑及 LVDS 接口电源(二者之差保持在 0.3 V 以内).
- 地(VSS)： 器件公共地,同时也是陶瓷封装的热／机械基准.
替代型号
最接近的交叉参考是该器件的 TI 标准订货编号;其余为阵列尺寸和分辨率不同的相邻 DLP DMD.DMD 并非 简单的直接替换：每款器件都与特定的 DLPC 控制器和 PMIC 配套,并具有各自的光学规格,因此替换前请确认芯片组\照明几何结构及机械安装.
| 型号 | 品牌 | 类型 | 分辨率／尺寸 | 备注 |
|---|---|---|---|---|
| DLP550JEFYA | 德州仪器 | DMD | XGA,0.55″ | 该器件的 TI 标准订货编号--直接等效件 |
| DLP550HEA0FYA | 德州仪器 | DMD | 0.55″ 级 | 0.55 英寸系列同族器件;请确认分辨率与芯片组 |
| DLP650LEFYL | 德州仪器 | DMD | 1080p,0.65″ | 更高分辨率／更大阵列;控制器与光学系统不同 |
| DLP472TPFQY | 德州仪器 | DMD | 1080p,0.47″ | 更小的 1080p 替代品;芯片组不同 |
| DLP4500AFQE | 德州仪器 | DMD | WXGA,0.45″ | 成本更低的 WXGA 选项;光学规格不同 |
DLP550JE 芯片组 -- 必需的配套器件
| 型号 | 角色 | 功能 | 备注 |
|---|---|---|---|
| 1076-6434B(DLP550JE) | DMD | 空间光调制器(本器件) | 基准器件 |
| DLPC4420ZPC | 显示控制器 | 将视频整形为位平面;微镜时序 | 芯片组必需的控制器 |
| DLPA100PT | PMIC／驱动器 | 稳压电源轨与复位驱动支持 | 电源管理配套器件 |
| DLPA200PFC | DMD PMIC | 偏移／偏置／复位高压电源轨 | 产生微镜驱动电源轨 |
制造商信息
德州仪器(Texas Instruments,TI,纳斯达克代码：TXN) 总部位于美国得克萨斯州达拉斯,是一家全球性半导体公司,也是以数字微镜器件为核心的 DLP(数字光处理,Digital Light Processing)技术 的发明者和唯一制造商.TI 的 DLP Products 部门面向显示及先进光控市场,提供 DMD 及与之配套的 DLPC 显示控制器和 DLPA 电源管理芯片.
TI 发布了权威的 DLP550JE 数据手册(DLPS101C),以及该器件所需的 FYA 封装图纸和 DLP 光学\热设计与操作应用手册.数据手册是关于电气限值\微镜结构及推荐芯片组的权威信息来源;富聪电子(InFortune Electronics)以编码 1076-6434B 供应该器件,并提供采购与技术支持.
应用领域
常见问题(FAQ)
1076-6434B 是什么?它与 DLP550JE 有何关系?
1076-6434B 是富聪为德州仪器 DLP550JE 提供的订货编码.DLP550JE 是一款 0.55 英寸 XGA(1024×768)数字微镜器件.该器件的 TI 标准订货编号为 DLP550JEFYA.
DLP550JE 能单独使用吗?
不能.DMD 是芯片组中的光学元件,需要配套的 DLPC4420 显示控制器,以及产生驱动微镜所需高压偏移\偏置与复位电源轨的 DLPA100／DLPA200 电源管理芯片.
如果每面镜子只有开和关,DMD 如何产生灰度?
每面微镜都是二进制的,因此灰度通过脉冲宽度调制实现：控制器在每帧内多次开关一面镜子,"开"的时间占比决定了所感知的亮度.更高的位深需要高速的 2× LVDS 数据通路.
DLP550JE 的分辨率和封装是什么?
它是 XGA 1024×768(786,432 面微镜),节距 10.8 µm,阵列对角线 0.55 英寸,采用 32.20 mm × 22.30 mm 的 FYA 149 引脚陶瓷封装,并带有密封玻璃光学窗口.
免责声明
信息准确性： 本页技术规格基于德州仪器 DLP550JE 数据手册(DLPS101C).我们力求准确完整,但规格如有变更恕不另行通知.
产品正品保证： 我们保证所有产品均为原厂正品,并具备完整的物料可追溯性.
技术支持： 提供购买前后的免费技术咨询.
应用提示： 本产品页面仅供参考.是否适用于特定应用,应由设计工程师结合实际系统要求加以确认.
