onsemi UC3845BD1R2G
- 零件号:
- UC3845BD1R2G
- 制造商:
- onsemi
- 分类:
- DC-DC 开关控制器
- 封装:
- 8-SOIC (0.154", 3.90mm Width)
- 数据表:
-
UC3845BD1R2G.pdf
- 描述:
- IC REG CTRLR BOOST/FLYBACK 8SOIC
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:5,002
发送询价，我们会立即回复.
有现货 : 5,002
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对UC3845BD1R2G进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
UC3845BD1R2G - onsemi 高性能电流模式 PWM 控制器(8.5V UVLO,50% 占空比,SOIC-8)
安森美(onsemi)的 UC3845BD1R2G 是 UC384xB 家族的高性能固定频率电流模式 PWM 控制器,专为离线式与 DC-DC 变换器优化.它具备 8.5V/7.6V 欠压锁定\触发器钳位的 50% 最大占空比\可用至 500kHz 的修调振荡器\逐周期限流以及可直接驱动功率 MOSFET 的大电流图腾柱输出,采用 SOIC-8 封装卷带供货.
产品简介
UC3845BD1R2G 是 UC3845B 的 SOIC-8 卷带版本,属于安森美业界标准的 UC3842B/3843B/3844B/3845B 高性能电流模式控制器家族.该家族专为离线式开关电源和 DC-DC 变换器设计,以极少的外部元件提供完整的 PWM 控制方案.
芯片内部集成了精确频率控制的修调振荡器\温度补偿基准源\高增益误差放大器\电流取样比较器,以及非常适合直接驱动功率 MOSFET 的大电流图腾柱输出级.电流模式工作自带输入前馈补偿,对输入电压变化响应极快;锁存式 PWM 实现逐周期限流,过载行为稳健可靠.
在家族中,UC3845B 版本将低门限 8.5V(开启)/ 7.6V(关断)欠压锁定与内部触发器结合,把最大占空比钳位在 50%.保护功能还包括带滞回的 UVLO\可编程输出死区以及低启动与工作电流.振荡器频率在 250kHz 下有精度保证,电流模式工作可扩展至 500kHz.后缀 D1 表示 8 引脚 SOIC(CASE 751),R2G 表示无铅卷带包装.
专家技术洞察
为什么在 UC384x 家族中选择 UC3845B?
- 低压 UVLO(8.5V/7.6V)：不同于面向离线自举启动的 UC3844(16V/10V),UC3845B 可从低压轨直接启动,适合 12V 级输入的 DC-DC 变换器和电池供电系统.
- 50% 最大占空比：内部触发器将振荡器二分频,保证输出占空比永不超过一半--对必须保证磁通复位的正激\推挽等变压器拓扑是最稳妥的选择.
- 电流模式优势：内环电流环带来输入自动前馈\简单的环路补偿设计,并通过锁存式 PWM 实现真正的逐周期峰值限流,故障条件下保护 MOSFET 与变压器.
核心优势
内环电流环自带前馈补偿,环路补偿设计简单,并提供锁存式逐周期限流.
低欠压锁定门限带滞回,可在 12V 级电源轨和电池供电下工作,启动电流低.
内部触发器把占空比钳在 50%,确保正激/推挽拓扑变压器复位;输出死区可编程.
大电流图腾柱输出直接驱动功率 MOSFET;修调振荡器 250kHz 精度保证,可工作到 500kHz.
技术规格
| 参数 | 数值 | 条件 / 说明 |
|---|---|---|
| 器件类型 | 固定频率电流模式 PWM 控制器 | UC384xB 家族,UC3845B |
| 制造商 | onsemi(安森美) | |
| 控制方式 | 峰值电流模式 | 自动前馈补偿 |
| UVLO 门限 | 开启 8.5 V / 关断 7.6 V | 带滞回(UC3845B 版本) |
| 最大占空比 | 50 % | 内部触发器;死区可编程 |
| 振荡器频率 | 250 kHz 精度保证 | 电流模式工作可至 500 kHz |
| 基准源 | 内部修调,温度补偿 | 自带欠压锁定 |
| 输出级 | 大电流图腾柱 | 直接驱动功率 MOSFET 栅极 |
| 限流方式 | 逐周期 | 锁存式 PWM |
| 启动 / 工作电流 | 低 | 详见数据手册 |
| 误差放大器 | 高增益,可全补偿 | COMP / VFB 引脚 |
| 封装 | SOIC-8(D1 后缀,CASE 751) | R2G = 卷带,无铅 / RoHS |
注：完整电气参数与曲线请参阅 onsemi UC3844B/UC3845B 官方数据手册.规格如有变更恕不另行通知,最终设计前请核实所有参数.

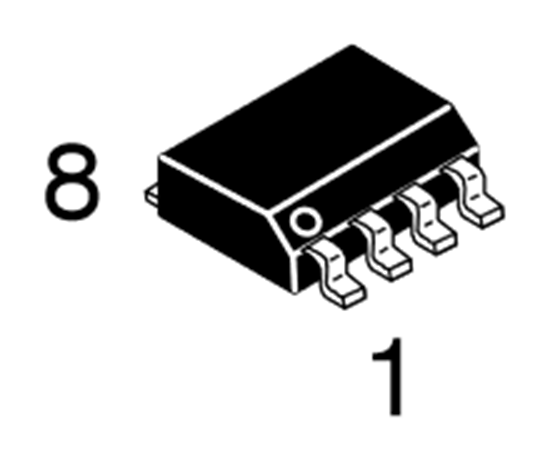

封装信息
UC3845BD1R2G 采用 8 引脚窄体 SOIC-8 贴片封装(onsemi CASE 751),以 D1 后缀标识.该家族另有 PDIP-8(N 后缀,CASE 626)通孔版本和 SOIC-14(D 后缀)版本,后者将图腾柱输出级的电源与地分配到独立引脚.
订货后缀 R2G 表示无铅端子的卷带包装,符合 RoHS,兼容标准 SOIC-8 焊盘图形与回流焊曲线,适合自动化 SMT 装配.

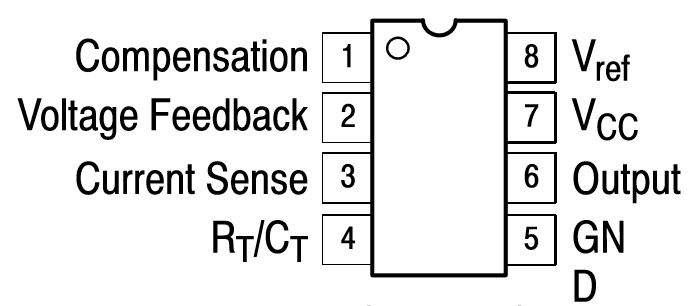

引脚配置(SOIC-8)
UC3845BD1R2G 采用业界标准的 8 引脚电流模式控制器引脚排布(俯视图)：
- Pin 1 - COMP：误差放大器输出 / 环路补偿.
- Pin 2 - VFB：电压反馈,误差放大器反相输入.
- Pin 3 - CS(Current Sense)：开关电流取样输入,用于 PWM 比较器与逐周期限流.
- Pin 4 - RT/CT：振荡器定时电阻与电容.
- Pin 5 - GND：地.
- Pin 6 - OUTPUT：图腾柱栅极驱动输出.
- Pin 7 - VCC：电源(UVLO 开启 8.5V / 关断 7.6V).
- Pin 8 - VREF：修调基准输出.
请在器件附近用陶瓷电容对 VCC 和 VREF 去耦,并保持 CS 与 RT/CT 走线尽量短.布局前请对照下方数据手册图核实确切引脚分配.
可替代型号
下列 UC384x 家族控制器仅供参考.替代前请核实 UVLO 门限\最大占空比\温度等级与封装.
| 型号 | 品牌 | 类型 | 封装 | 主要特点 |
|---|---|---|---|---|
| UC3844BD1R2G | onsemi | 电流模式 PWM,16V/10V UVLO,50% 占空比 | SOIC-8 | 高压 UVLO 的离线版本 |
| UC3843BD1R2G | onsemi | 电流模式 PWM,8.5V/7.6V UVLO,100% 占空比 | SOIC-8 | 同 UVLO,全占空比适合反激/升压 |
| UC3842BD1R2G | onsemi | 电流模式 PWM,16V/10V UVLO,100% 占空比 | SOIC-8 | 经典离线反激控制器 |
| UC2845BD1R2G | onsemi | 电流模式 PWM,8.5V/7.6V UVLO,50% 占空比 | SOIC-8 | 同款 -40~+85 摄氏度工业级 |
制造商信息
onsemi(安森美,NASDAQ: ON)总部位于美国亚利桑那州斯科茨代尔,是全球领先的功率与模拟半导体供应商.UC384xB 电流模式控制器家族(经由仙童半导体传承)是开关电源设计领域服役时间最长的业界标准之一,拥有数十年现场应用历史\丰富的应用文献,并提供 NCV 前缀的车规选项.
安森美为该家族提供完整的数据手册\设计笔记和长期供货,在中国设有授权分销与技术支持渠道,满足从样品到批量的各类需求.
应用领域
常见问题
UC3845BD1R2G 用于什么?
UC3845BD1R2G 是固定频率电流模式 PWM 控制器,用于离线式开关电源和 DC-DC 变换器(正激\推挽\反激等功率级),其图腾柱输出可直接驱动功率 MOSFET.
UC3845B 与 UC3842B/UC3843B/UC3844B 有什么区别?
区别在 UVLO 与占空比上限：UC3842B(16V/10V,100%)\UC3843B(8.5V/7.6V,100%)\UC3844B(16V/10V,50%)\UC3845B(8.5V/7.6V,最大 50% 占空比).
UC3845B 为什么把占空比限制在 50%?
内部触发器将振荡器二分频,输出占空比永不超过 50%--这保证了正激\推挽拓扑中变压器磁通的可靠复位.
UC3845BD1R2G 是什么封装?
D1 后缀为 8 引脚 SOIC(CASE 751),R2G 表示无铅卷带包装;该家族另有 PDIP-8 与 SOIC-14 版本.
免责声明
信息准确性：本页技术规格基于 onsemi 官方数据手册.我们力求准确完整,但规格如有变更恕不另行通知.最终设计前请核实所有参数.
正品保证：我们保证所售产品均为原厂正品,具备完整的物料可追溯性.
技术支持：购买前后均提供免费技术咨询服务.
应用提示：本产品页仅供参考,是否适用于特定应用应由设计工程师根据实际系统需求自行确认.
UC3845BD1R2G 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- onsemi
- 系列:
- -
- 封装/外壳:
- 8-SOIC (0.154", 3.90mm Width)
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 输出类型:
- Transistor Driver
- 功能:
- Step-Up, Step-Up/Step-Down
- 拓扑:
- Boost, Flyback
- 输出数量:
- 1
- 输出相位:
- 1
- 认证:
- -
- 电压 - 供应（Vcc/Vdd）:
- 7.6V ~ 30V
- 频率 - 开关:
- Up to 500kHz
- 输出配置:
- Positive, Isolation Capable
- 占空比（最大值）:
- 48%
- 同步整流器:
- No
- 等级:
- -
- 时钟同步:
- No
- 安装类型:
- Surface Mount
- 工作温度:
- 0°C ~ 70°C (TA)
- 串行接口:
- -
- 控制特性:
- Frequency Control
- 供应商设备封装:
- 8-SOIC
- 分类:
- DC-DC 开关控制器
1. 如何在深圳市富聪科技有限公司上订购UC3845BD1R2G?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证UC3845BD1R2G来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对UC3845BD1R2G进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括UC3845BD1R2G在内的产品;我们比任何其他客户都更关注UC3845BD1R2G产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. UC3845BD1R2G显示的价格和库存准确吗?
UC3845BD1R2G的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. UC3845BD1R2G的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的UC3845BD1R2G出现问题,只有在满足以下所有条件时,我们才接受UC3845BD1R2G的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在UC3845BD1R2G交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如UC3845BD1R2G引脚图\UC3845BD1R2G数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
| 零件号 | UC3845BD1R2G |
| 制造商 | onsemi |
| 系列 | - |
| 封装/外壳 | 8-SOIC (0.154", 3.90mm Width) |
| 包装 | Tape & Reel (TR) |
| 产品状态 | Active |
| 输出类型 | Transistor Driver |
| 功能 | Step-Up, Step-Up/Step-Down |
| 拓扑 | Boost, Flyback |
| 输出数量 | 1 |
| 输出相位 | 1 |
| 认证 | - |
| 电压 - 供应（Vcc/Vdd） | 7.6V ~ 30V |
| 频率 - 开关 | Up to 500kHz |
| 输出配置 | Positive, Isolation Capable |
| 占空比（最大值） | 48% |
| 同步整流器 | No |
| 等级 | - |
| 时钟同步 | No |
| 安装类型 | Surface Mount |
| 工作温度 | 0°C ~ 70°C (TA) |
| 串行接口 | - |
| 控制特性 | Frequency Control |
| 供应商设备封装 | 8-SOIC |
