Texas Instruments TPS552892QWRYQRQ1
- 零件号:
- TPS552892QWRYQRQ1
- 制造商:
- Texas Instruments
- 封装:
- 21-PowerVFQFN
TPS552892QWRYQRQ1.pdf- 描述:
- IC REG BUCK BOOST ADJ 8A 21VQFN
- 数量:
单价:￥53.822300
总价:￥53.822300
- 支付方式:
- 配送方式:
库存:5,000
发送询价，我们会立即回复.
有现货 : 5,000
| 数量 | 单价 | 总价 |
| 1+ | ￥53.822300 | ￥53.822300 |
| 3000+ | ￥38.444700 | ￥115,334.100000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对TPS552892QWRYQRQ1进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
TPS552892QWRYQRQ1 - TI 同步降压/升压DC-DC转换器(USB Type-C PD / 高效 / 宽电压)
TPS552892QWRYQRQ1 是德州仪器(Texas Instruments)推出的同步四开关降压/升压DC-DC转换器, 支持 2.7V~22V 输入电压范围,可自动切换降压/升压模式, 输出 3V~20V 可调,内置USB PD controller, 采用 QFN-24 封装,专为USB Type-C PD快充和移动设备充电应用而设计.
产品介绍
TPS552892QWRYQRQ1 是TI推出的四开关同步降压/升压DC-DC转换器,内置USB PD controller,支持2.7V~22V宽输入范围,输出3V~20V可调.当输入电压高于输出电压时自动工作于降压(Buck)模式,当输入电压接近或低于输出电压时自动切换至升压(Boost)模式,实现全程高效率转换.
TPS552892属于TI的降压/升压(Buck-Boost)系列,核心优势在于单一芯片同时支持降压和升压模式,无需外部模式切换电路,简化了USB PD充电器和移动电源的设计.相比传统分离式降压+升压方案,四开关同步整流架构具有更高的转换效率(峰值效率>90%),同时减小了PCB面积和BOM成本.
Q1后缀表示通过AEC-Q100汽车级认证,内置过温保护\过流保护和输入欠压锁定,适用于车载USB充电接口\平板电脑充电\车载信息娱乐系统供电等对可靠性和效率要求较高的应用.
专家技术洞察
TPS552892为何是USB PD快充应用的理想选择?
- 四开关架构实现全电压范围高效率：四开关降压/升压拓扑相比双电感降压+升压方案,消除了传统升压模式中低侧开关的体二极管损耗,效率提升显著.在USB PD全范围输出电压(5V/9V/12V/15V/20V)下均保持>85%效率,显著降低充电时的发热量,延长设备使用寿命
- 内置USB PD controller简化快充设计：TPS552892内置USB PD 3.0 controller,支持PPS(Programmable Power Supply)协议,可通过I2C接口与主控MCU通信,动态调整输出电压/电流,无需外置PD芯片,大幅降低BOM成本和PCB面积
- 小封装高功率密度：QFN-24封装配合2.1MHz高开关频率,允许使用超小型电感和电容,实现了高功率密度的小型化设计,非常适合移动电源和紧凑型充电器应用
核心优势
支持USB PD 3.0全电压范围,兼容QC3.0等多种快充协议,单芯片覆盖5V~20V输出需求.
自动模式切换,全电压范围高效转换,峰值效率>90%,降低发热量.
支持PPS协议,I2C接口动态调压,大幅降低BOM成本和设计复杂度.
允许使用超小型电感和电容,实现高功率密度小型化设计.
详细规格
| 参数 | 数值 | 条件 / 备注 |
|---|---|---|
| 器件类型 | 同步四开关降压/升压DC-DC | 内置USB PD Controller |
| 制造商 | Texas Instruments | 德州仪器 |
| 输入电压范围 | 2.7V ~ 22V | 绝对最大值25V |
| 输出电压 | 3V ~ 20V | 可调,支持USB PD/PPS |
| 输出电流 | 最高3A | 取决于输入/输出电压差 |
| 开关频率 | 2.1MHz | 固定高频 |
| 效率 | 峰值>90% | Buck-Boost全程 |
| 控制架构 | 四开关同步Buck-Boost | 自动模式切换 |
| 通信接口 | I2C | PDO/Audit配置 |
| 封装 | QFN-24 | 无铅/RoHS |
| 工作温度 | -40°C ~ +125°C | 汽车级(AEC-Q100) |
注：详细电气参数和USB PD协议支持信息请参阅TI官方TPS552892数据手册.如有变更,恕不另行通知.设计工程师应在最终设计前验证所有参数.

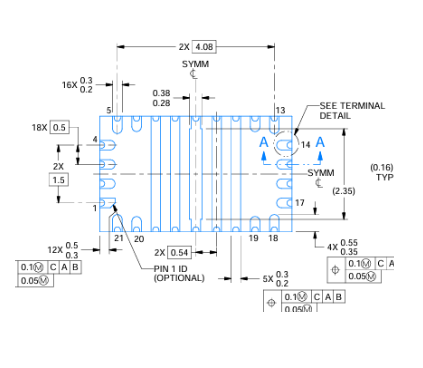

封装信息
TPS552892QWRYQRQ1 采用 QFN-24(Quad Flat No-Lead,24引脚方形扁平无引脚封装),引脚间距0.5mm,封装尺寸小巧(4mm×4mm).QFN封装底部带有大面积裸露焊盘(Thermal Pad),需要良好焊接至PCB大面积铜区以实现有效的热传导和散热.
QFN-24封装相比传统SOIC/TSSOP封装具有更小的PCB占用面积和更好的热性能,适合空间受限的移动设备充电应用.封装符合RoHS指令要求.
引脚定义(QFN-24)
TPS552892QWRYQRQ1 QFN-24封装共24个引脚,以下为主要功能引脚：
- VIN/VBUS：电源输入和USB VBUS引脚.输入电压范围2.7V~22V,需就近放置输入滤波电容.
- SW1/SW2：两个开关节点,用于连接外部电感和续流电容,组成四开关降压/升压拓扑.
- VBUS OUT：输出电压引脚,连接到USB连接器的VBUS引脚,输出范围3V~20V.
- SDA/SCL：I2C接口数据线和时钟线,用于与主控MCU通信,配置USB PD输出参数(电压/电流).
- GPIO/INT：通用输入/输出和中断引脚,用于状态指示和主控通信.
- AGND/PGND：模拟地和功率地引脚,底部焊盘为热焊盘,应良好接地和焊接.
替代型号
以下替代型号可供参考.如需选用,使用前请验证通信接口\供电电压\安全算法兼容性和软件API差异.
| 型号 | 品牌 | 类型 | 封装 | 核心特点 |
|---|---|---|---|---|
| TPS552872QWRYQRQ1 | TI | 同步Buck-Boost / 2.7V-22V / 内置PD | QFN-24 | 同系列,型号变体,引脚兼容 |
| TPS552890QWRYQRQ1 | TI | 同步Buck-Boost / 2.7V-22V / 内置PD | QFN-24 | 同系列,功率等级不同 |
| BQ25790RSNRQ1 | TI | 降压/升压 charger IC / 3.5V-24V | QFN-32 | 集成充电管理,更适合电池充电 |
| BQ25980RSNRQ1 | TI | 升压charger IC / 3V-14V | QFN-26 | 升压充电器,高功率密度 |
| SY6970CQCC | Silicon Mitus | USB PD Buck-Boost / 4V-20V | QFN-24 | 同类竞品,功能相似 |
| RTQ7880-QT | Richtek | USB PD Buck-Boost / 4V-20V | QFN-26 | 同类竞品,支持多协议 |
| SC8905QETSRT | Southchip | 同步Buck-Boost / 2.7V-22V | QFN-24 | 国产替代,功能相似 |
选型提示：选型时重点关注：VIN范围需覆盖目标输入电压(如USB 5V/9V/12V);IOUT需满足目标充电功率(65W/45W/27W等);是否需要内置PD controller;封装尺寸是否满足空间要求.
制造商信息
德州仪器 Texas Instruments(NASDAQ: TXN),总部位于美国德克萨斯州达拉斯,是全球最大的模拟半导体公司之一.TI的TPS55289x系列USB PD Buck-Boost转换器内置PD controller,专为USB Type-C PD快充\移动电源和车载充电应用设计,提供完整的参考设计和WEBENCH在线工具支持.
TPS552892QWRYQRQ1通过了AEC-Q100汽车级认证,适用于汽车充电应用.TI在中国设有多个技术支持和本地仓储,可快速响应国内客户的样品和量产需求.
应用领域
常见问题
TPS552892QWRYQRQ1 主要用于什么场景?
TPS552892QWRYQRQ1 可根据制造商数据手册中的功能和限制用于相应电子设计.
TPS552892QWRYQRQ1 可以直接替代其他型号吗?
只有在确认封装\引脚\电气参数以及软件或电路兼容性后才能替代.
最终参数应该在哪里确认?
请以制造商官方数据手册和最新订购资料为最终依据.
免责声明
信息准确性：本页所列技术规格基于TI官方数据手册.我方努力确保信息准确完整,但因产品改进,规格如有变更,恕不另行通知.设计工程师应在最终设计前验证所有参数.
产品正品保证：我方保证所售产品均为原厂正品,提供完整的物料可追溯性.
技术支持：购前购后均提供免费技术咨询服务.
应用说明：本产品页面仅供参考.是否适合特定应用,应由设计工程师根据实际系统需求自行验证.
TPS552892QWRYQRQ1 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Texas Instruments
- 系列:
- -
- 封装/外壳:
- 21-PowerVFQFN
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 功能:
- Step-Up/Step-Down
- 输出配置:
- Positive
- 输出类型:
- Adjustable
- 输出数量:
- 1
- 电压 - 输入（最小）:
- 3V
- 安装类型:
- Surface Mount
- 电压 - 输入（最大）:
- 36V
- 电压 - 输出（最小/固定）:
- 0.8V
- 拓扑:
- Buck-Boost
- 电压 - 输出（最大）:
- 22V
- 电流 - 输出:
- 8A
- 认证:
- AEC-Q100
- 频率 - 开关:
- 200kHz ~ 2.2MHz
- 供应商设备封装:
- 21-VQFN-HR (3x5)
- 等级:
- Automotive
- 同步整流器:
- Yes
- 工作温度:
- -40°C ~ 125°C (TA)
1. 如何在深圳市富聪科技有限公司上订购TPS552892QWRYQRQ1?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证TPS552892QWRYQRQ1来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对TPS552892QWRYQRQ1进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括TPS552892QWRYQRQ1在内的产品;我们比任何其他客户都更关注TPS552892QWRYQRQ1产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. TPS552892QWRYQRQ1显示的价格和库存准确吗?
TPS552892QWRYQRQ1的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. TPS552892QWRYQRQ1的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的TPS552892QWRYQRQ1出现问题,只有在满足以下所有条件时,我们才接受TPS552892QWRYQRQ1的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在TPS552892QWRYQRQ1交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如TPS552892QWRYQRQ1引脚图\TPS552892QWRYQRQ1数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
| 零件号 | TPS552892QWRYQRQ1 |
| 制造商 | Texas Instruments |
| 系列 | - |
| 封装/外壳 | 21-PowerVFQFN |
| 包装 | Tape & Reel (TR) |
| 产品状态 | Active |
| 功能 | Step-Up/Step-Down |
| 输出配置 | Positive |
| 输出类型 | Adjustable |
| 输出数量 | 1 |
| 电压 - 输入（最小） | 3V |
| 安装类型 | Surface Mount |
| 电压 - 输入（最大） | 36V |
| 电压 - 输出（最小/固定） | 0.8V |
| 拓扑 | Buck-Boost |
| 电压 - 输出（最大） | 22V |
| 电流 - 输出 | 8A |
| 认证 | AEC-Q100 |
| 频率 - 开关 | 200kHz ~ 2.2MHz |
| 供应商设备封装 | 21-VQFN-HR (3x5) |
| 等级 | Automotive |
| 同步整流器 | Yes |
| 工作温度 | -40°C ~ 125°C (TA) |
